Chery B11. Manual - part 201

    Chery B11 Service Manual                                                                                                        Steering





Section 5 Power steering oil pump



I. Disassembling and installation

1、 Pre-operation before disassembling

Exhaust power steering oil.

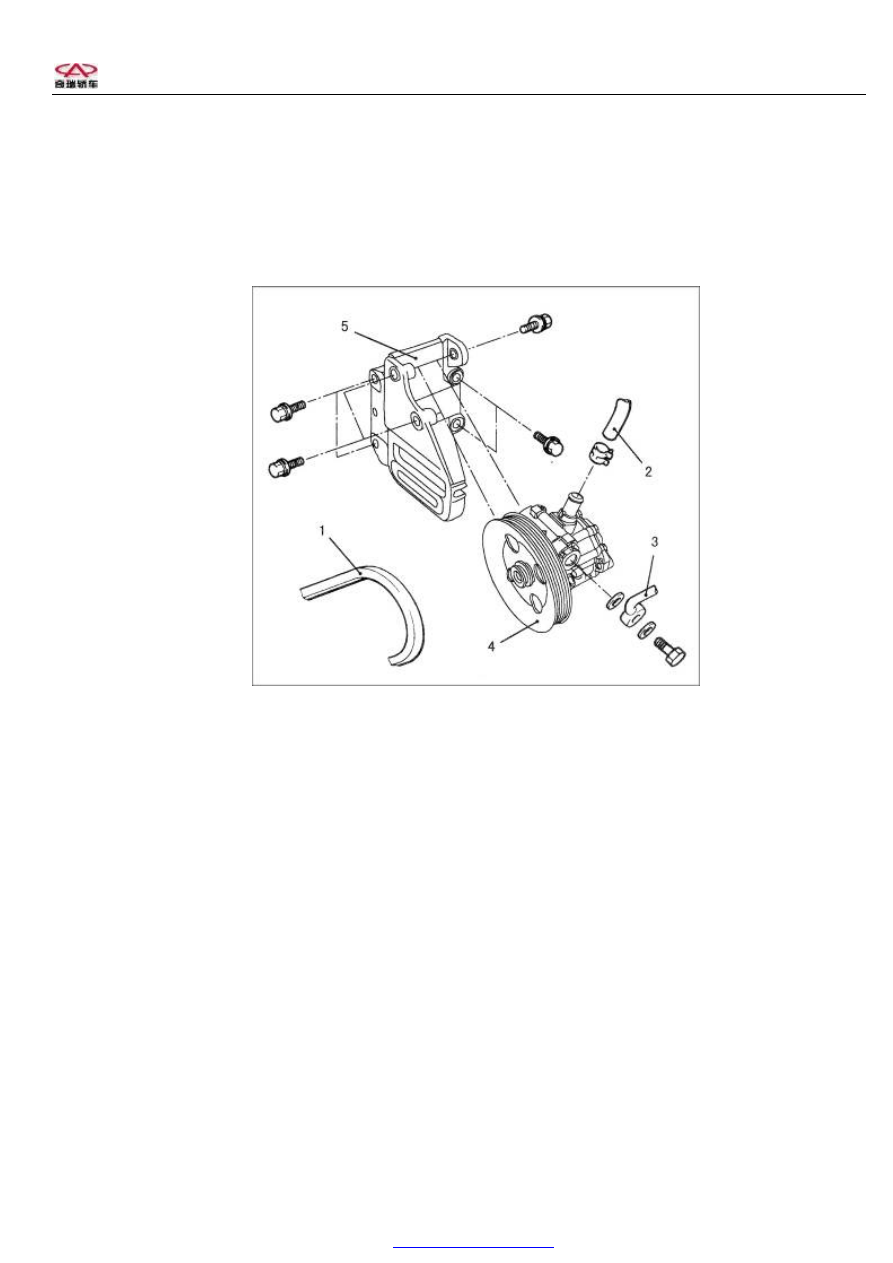

2、 Disassembling steps

(1) Power steering belt                        (4) Oil pump

(2) Fuel inlet tube                                (5) Bracket for power steering pump

(3) Oil tube 1

3、 Operation after installation

Fill power steering oil;

Adjust the tension of power steering belt;

Displacement of power steering line;

Check on oil pump pressure.









PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



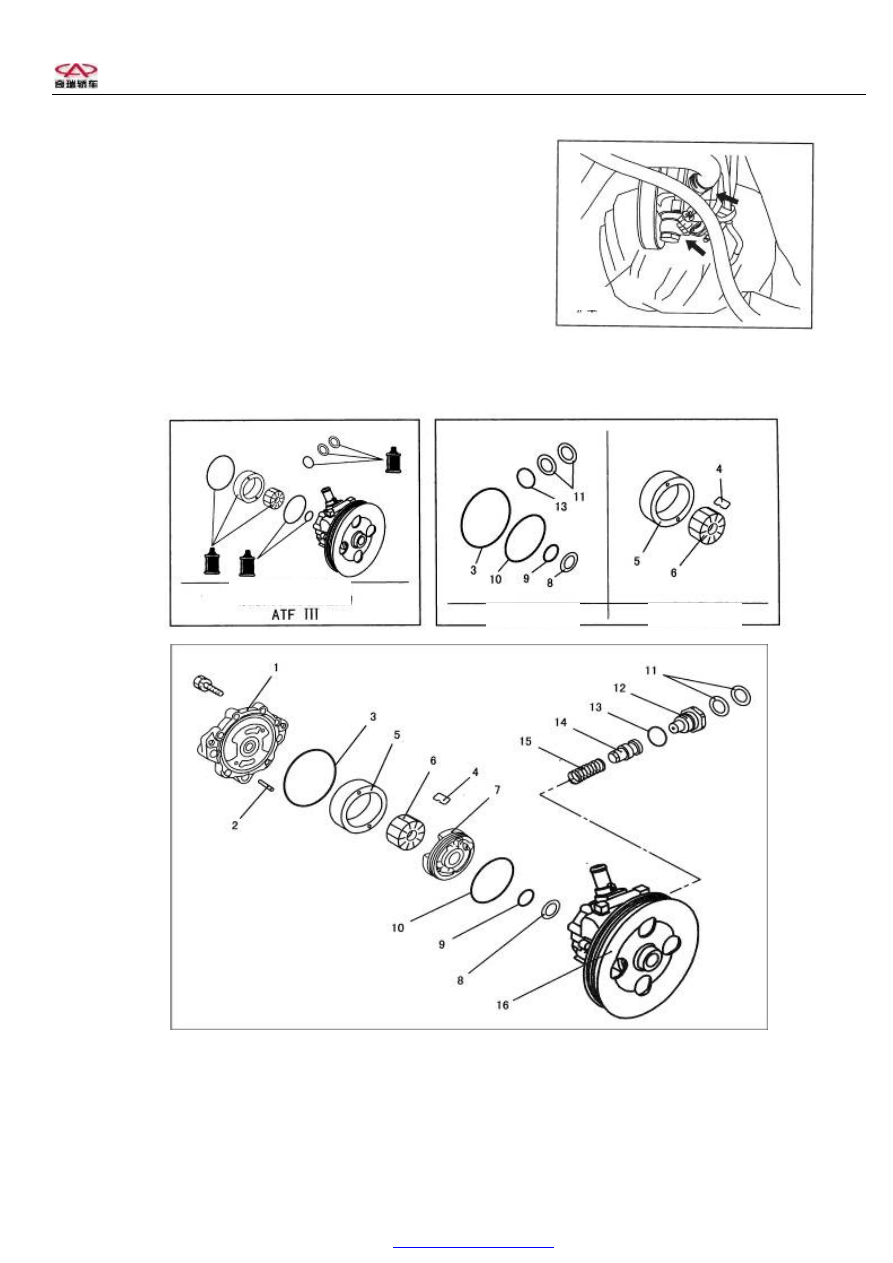

II. Disassembling operation points

1、Disassembling of oil inflow tube/oil tube 1

Caution:

As  the  air-conditioned  compressor  under  the  oil  pump,  before

disassembling  the  oil  tube,  cover  the  air-conditioned  compressor

with a piece of cloth.



III. Disassemble and reassembling









Cover

Liquid: AT gearbox oil

Seal set of oil pump

Element of oil pump

PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering





1.Disassemble steps

(1) Pump cover                        (7) Side board                        (13) O-shape ring

(2) Lock pin                            (8) Oil seal                            (14) Flow control valve

(3) O-shape ring                    (9) O-shape ring                    (15) Flow control spring

(4) Vane                                    (10) O-shape ring                (16) Oil pump body

(5) Cam ring                            (11) Sealing washer

(6) Rotor                                  (12) Joint

Caution:

Do not separate the flow control valve from the oil pump body.



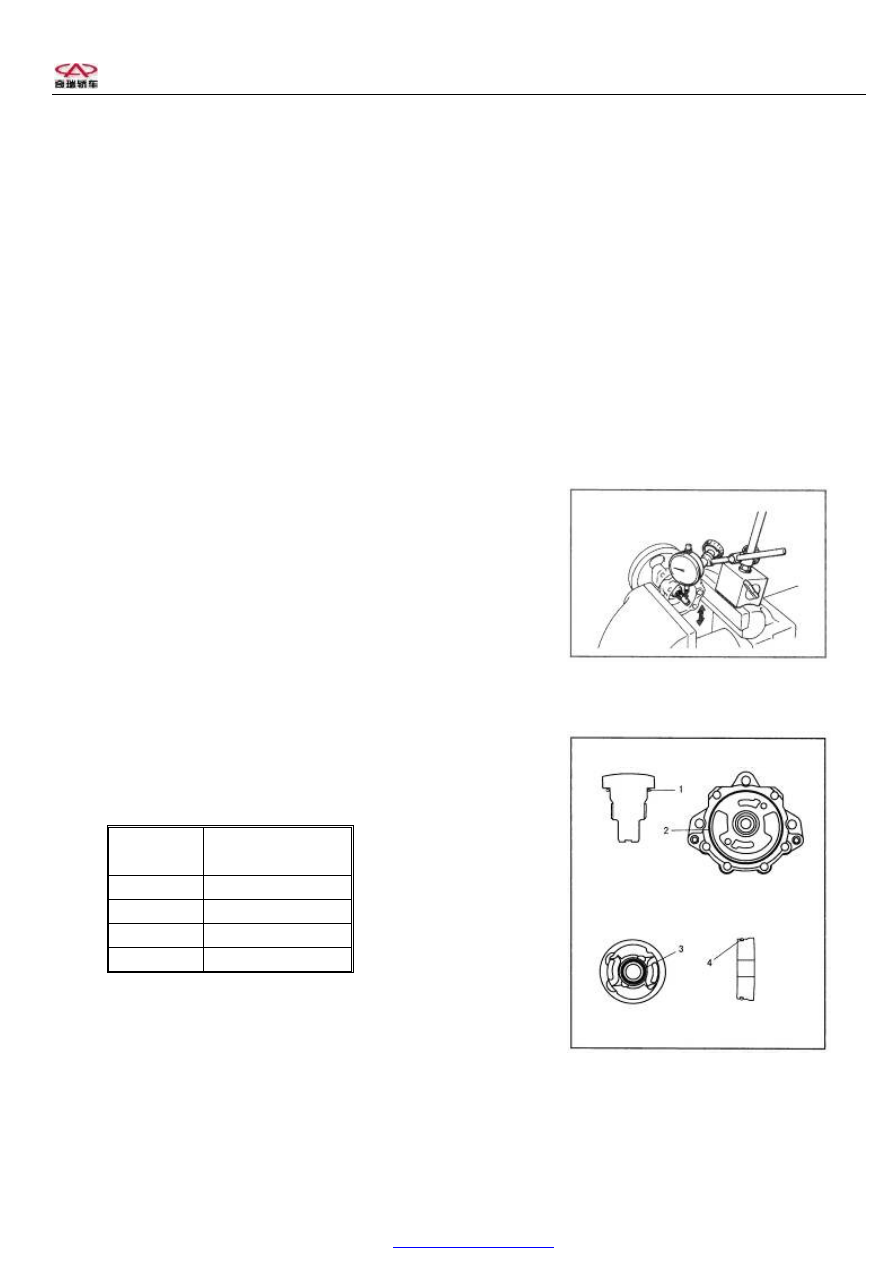

IV. Check

The clearance between axle and the pump

Put the dial gauge against the axle end of belt gear assembly.

Measure  the  clearance  by  moving  belt  gear  assembly  up  and

down.

Limit value:0.1 mm.





V. Reassembling operation points

1、

Installation of O-shape ring

No.

Internal

diameter*width

1

20.5×1.5

2

63×2.3

3

42×2

4

15.3×2



Connector

Pump cover

Side-board

Side view of side-board

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



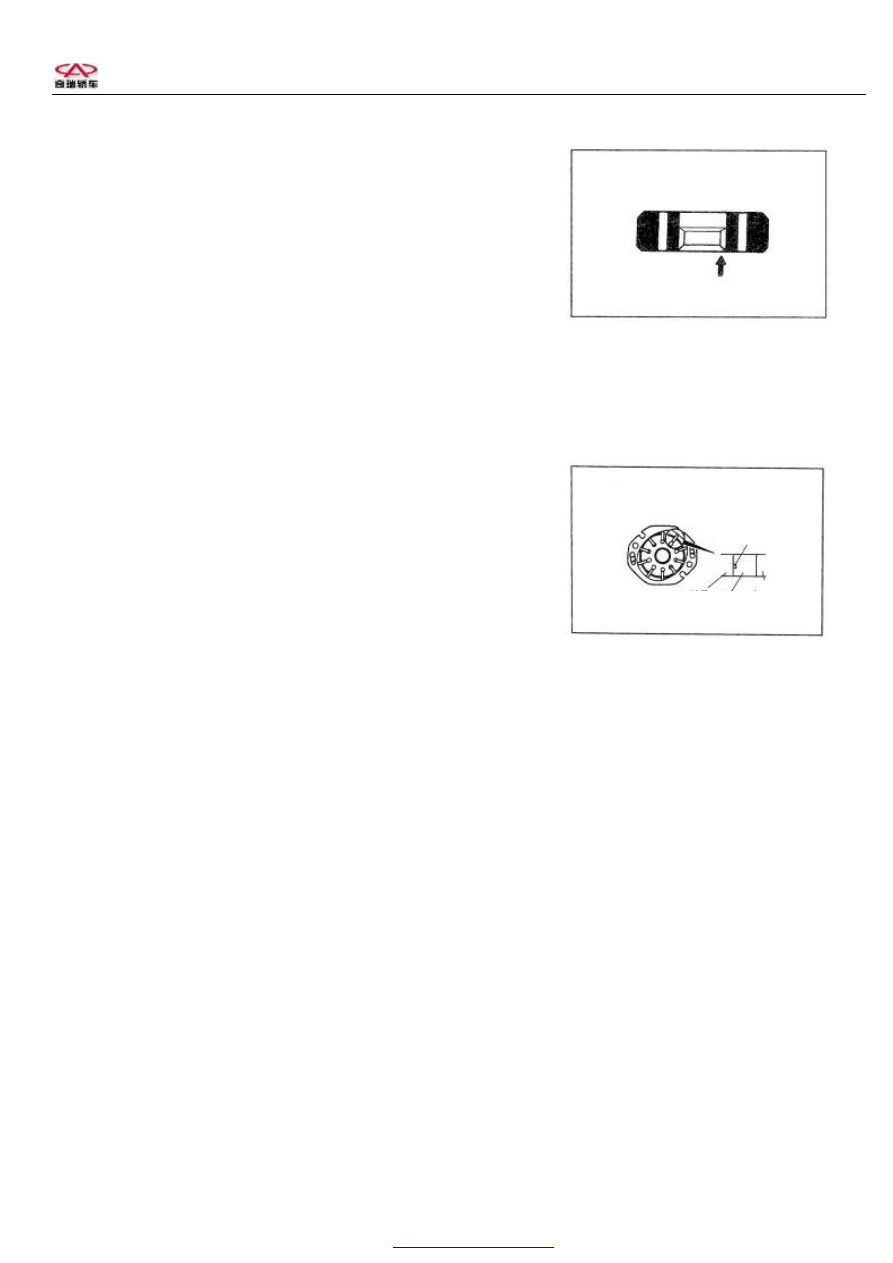

2.Installation of rotor

Fix the rotor to the belt gear assembly and keep the rotor hub  lie  in

the side of pump cover.







3.Installation of cam ring

Install the cam ring with the side logo slot facing side-board.









4.Installation of vane

Install the vane to the rotor, noticing the installation direction.































Cam ring

Lamina

Rotor

Hatch face to rotor
