11. Disassembling of oil seal/bearing washer

Disassemble  the  bearing  washer  and  oil  seal  with  a  tube  or

similar tools.

Caution: Do not damage the inside surface of gear bar in the gear

case.



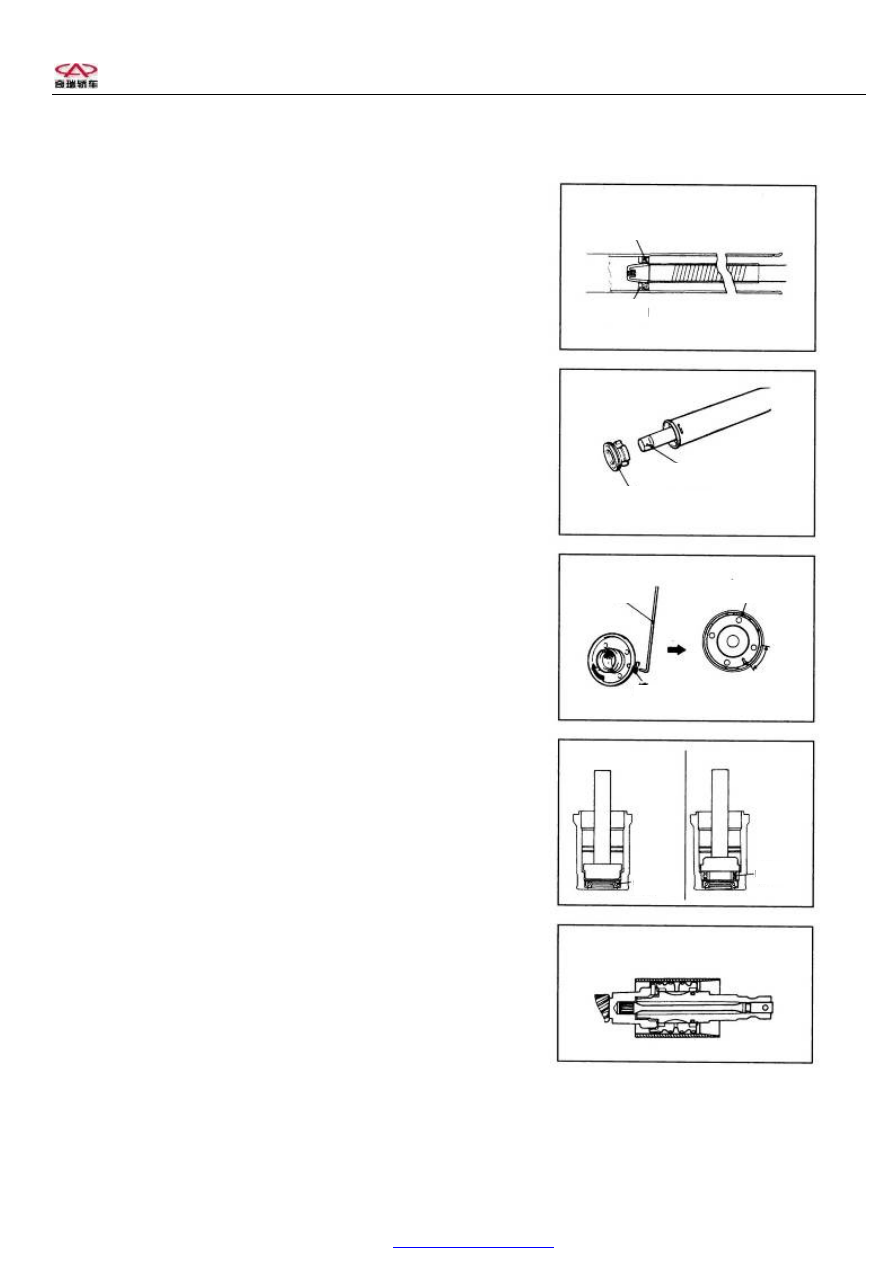

VI. Reassembling operation points

1.  Installation of bearing washer/oil seal

2.  Installation of needle bearing/ball bearing

3.  Installation of oil seal/O-shape ring



3.1. Apply a coat of oil on the outsides of oil

seal and O-shape ring.

3.2. Assigned oil: automatic transmission oil ATFⅢ

3.3. Press the oil seal with special tools until its

touch to the end of gear bar bushing.

4. Installation of gear bar

4.1. Apply a coat of general lubricating grease on

the gear surface of gear bar.

Caution: Do not have the lubricating grease block

the venting hole of gear bar.

4.2. Cover the gear surface of gear bar with special tools.

4.3. Apply assigned oil on the special tools.

Assigned oil: automatic transmission oil ATFⅢ

4.4. Align the center of oil  seal and gear bar  incase of slide

of protecting washer spring and slowly insert the gear bar from the side of power cylinder.







Pipe

Oil seal

Washer

Assemble tool

Guide sleeve

Washer

Oil seal

Pin bearing

Ball bearing

Ring

Air hole

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



5. Installation of gear bar bushing

Twist ethylene  tape  around the  end  of  gear  bar  and apply  a coat

of oil  and then put on  gear  bar  bushing  and  gear bar  screw  case

for locating.

Assigned oil: automatic transmission oil ATFⅢ



6. Installation of spring ring

Insert  the  spring  ring  into  the  gear  bar  screw  case  for  locating

through  power  cylinder  and  turn  clockwise  the  gear  bar  screw

case  for  locating,  making  sure  that  the  spring  ring  has  been

inserted.

Caution:  While  turning  clockwise  the  gear  bar  screw  case  for

locating,  insert  the  spring  ring  into  the  gear  bar  screw  case  for

locating.

7. Installation of oil seal and ball bearing









8. Installation of sealing washer

As  the  sealing  washer  may  open  during  installation,  press  the

spring ring with special tool or press with hands to fasten it.





Oil seal

Retainer

Rack gasket

Ethylene tape

Spring ring

Spring ring

Slot

Slot

Oil seal

Bearing

PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering





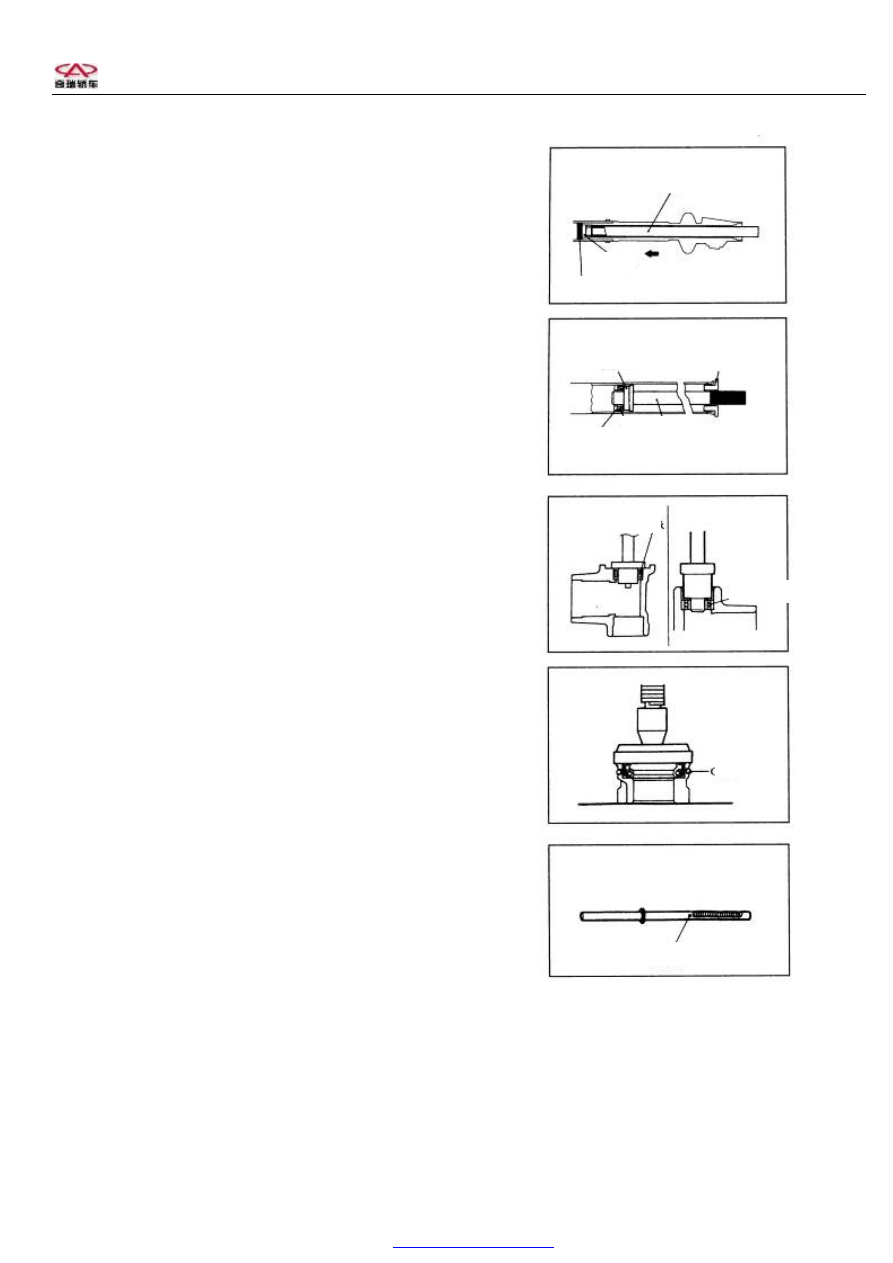

9. Installation of oil seal

Press the oil seal into the valve case with special tool.

Caution: In case of the sealing out of order in the fitting

surface  of  sliding  valve  case,  the  upper  surface  of  oil  seal

should stretch out 1mm from the fringe of sliding valve case.



10. Installation of end plug

Apply a coat of assigned sealant in the threading part of

end plug.

Assigned  sealant:  3MATD  Product  No.8661  or  the  similar

type of product. Fix the threading part of end plug in the two

ends with punch.



11. Adjustment of total torque of pinion gears

①Place  the  gear  bar  in  the  middle  and  tighten  the  gear  bar

bearing cover to 15Nm.

②Turn clockwise the pinion gear at the speed of 4-6 seconds

per  circle  in  the  middle  position  with  special  tool and turn a

counterclockwise  angle  of  30-60  degrees  until  the  torque

being adjusted to standard value.

③Check the total torque of pinion gears with the turning of

them with  special tool  at the  speed of  about  4-6  seconds  per

circle.

Standard  value:  0.7-1.4Nm    [Variation  of  torque:0.  4

Nm]

Caution:

a.  Set  the  standard  value  at  its  maximum  in  the

adjustment.

b. Ensure that it would not grip or be blocked during operation of gear bar in the axle.

Remarks:  When  the  adjustment  in  the  assigned  corner  is  not  allowed,  check  or  replace  the  parts  of  gear  bar

bearing.

④After adjustment, lock the gear bar bearing cover with locking screw nut.







Seal glue

End plug

End plug

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



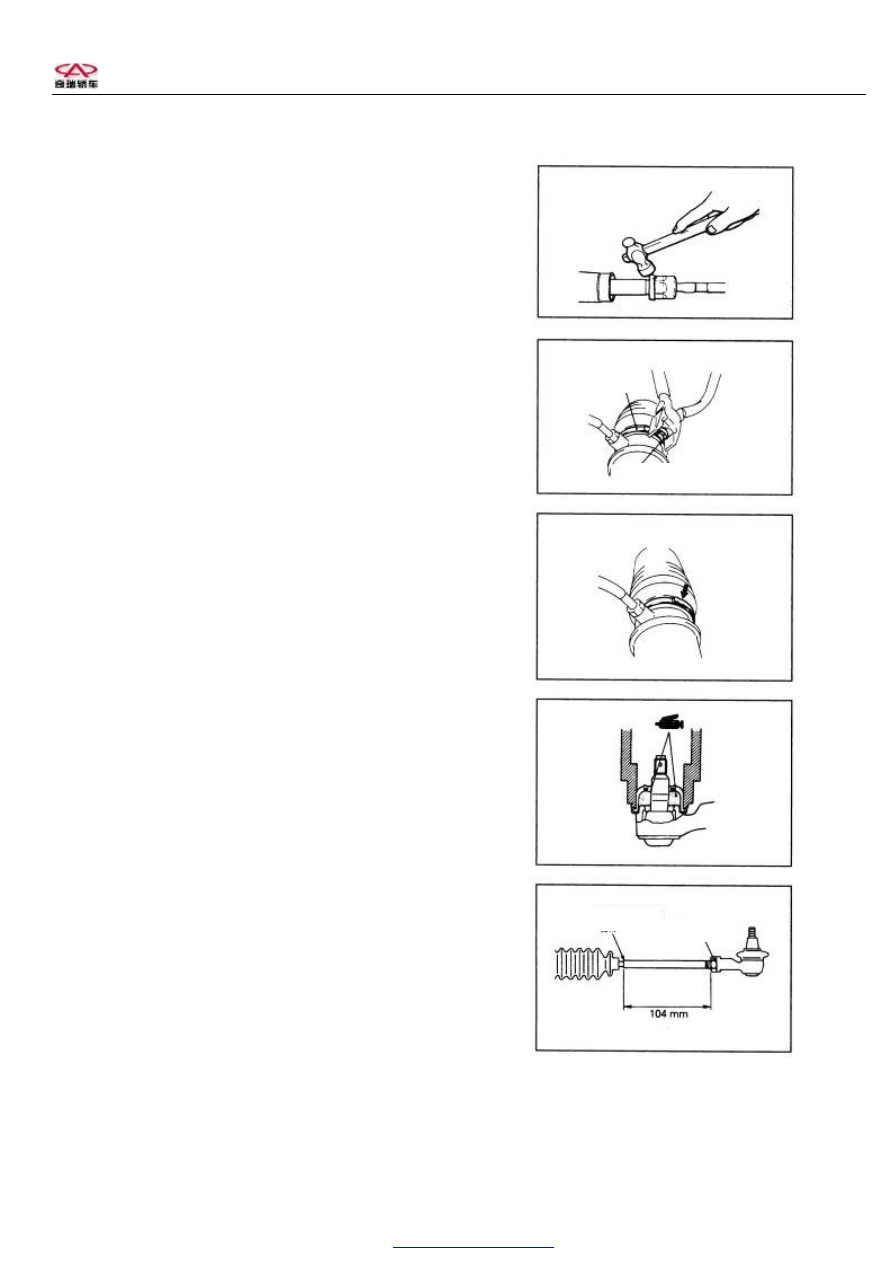

12.Installation of winged washer/steering horizontal linkage

After  installing  the  steering  horizontal  linkage  to  the

gear  bar,  bend  the  winged  washer  end  into  the  cutting

(position 2) of steering horizontal linkage.





13.Installation of rippling pipe hoop

①Clip the rippling pipe hoop tightly by holding pincer pliers

against the hollow part of rippling pipe.

②Bend  the  hollow  part of  rippling  pipe  hoop  with  a  plastic

hammer or similar tool as shown.











14.Installation of dust cover











15.Installation of steering horizontal linkage

Twist in the steering horizontal linkage and make the left and

right length as shown, fixed by locking screw nut.

Ripple pipe

Concave

Lock nut

Slot ripple pipe

PDF created with pdfFactory Pro trial version
