    Chery B11 Service Manual                                                                                                        Steering

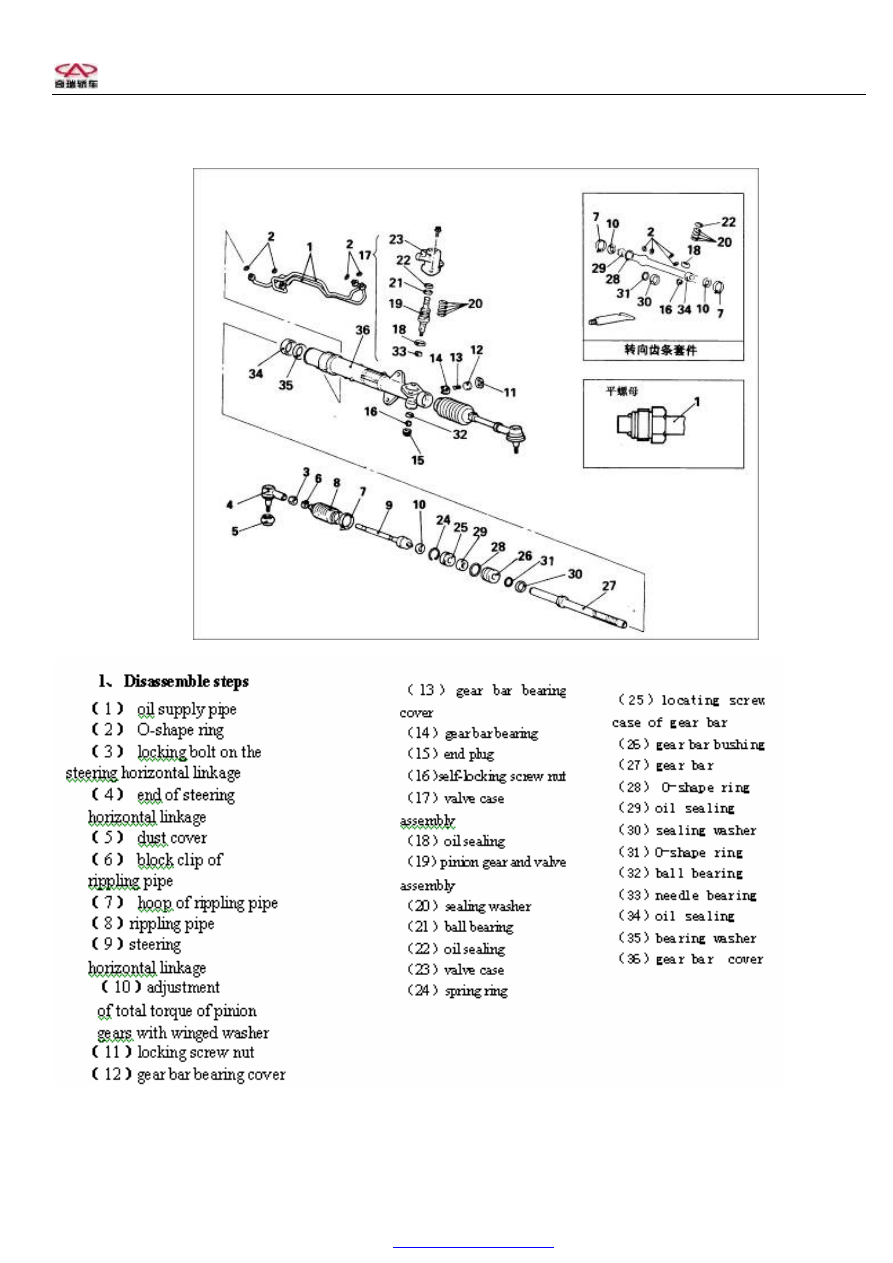

IV. Disassemble and reassembling







PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering

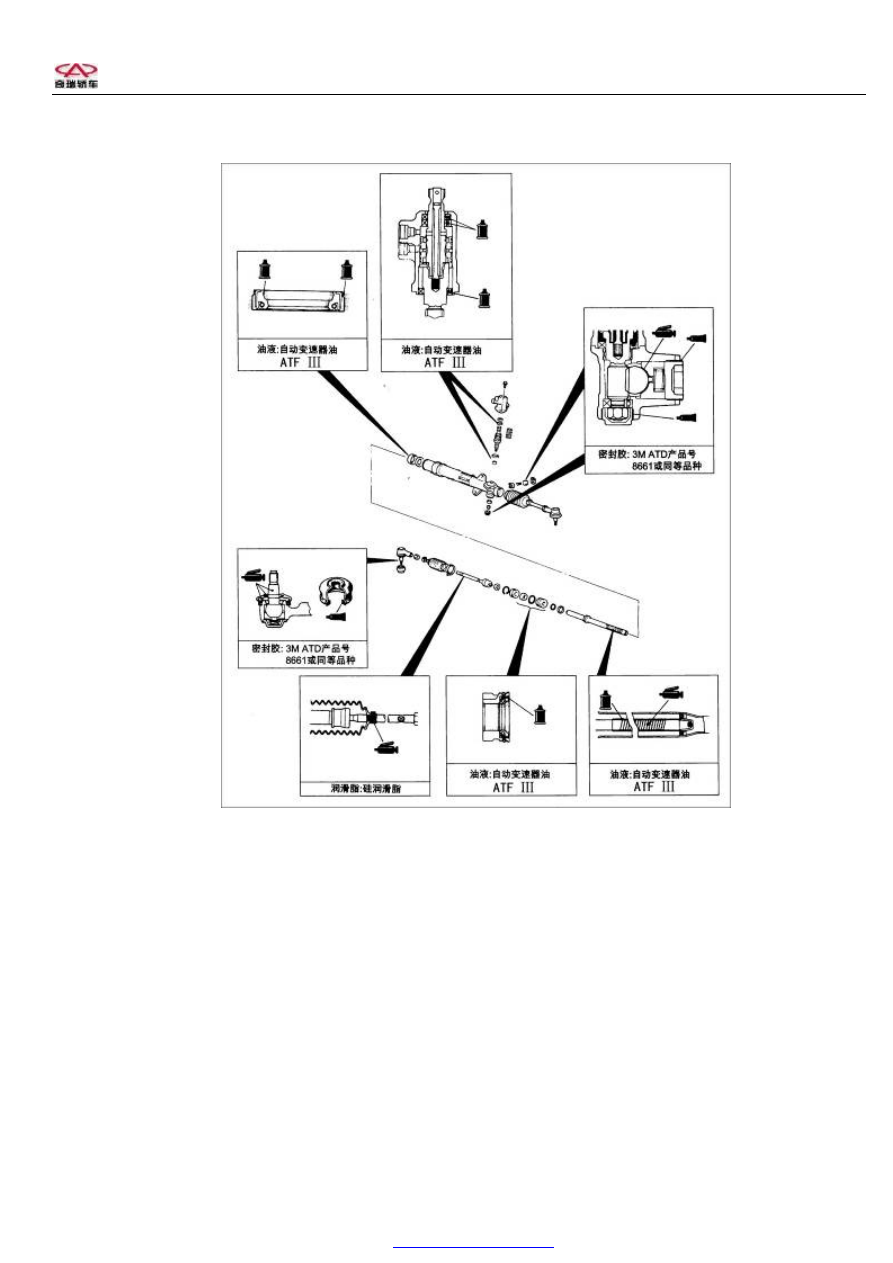

2. Lubrication and airtight parts









PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering

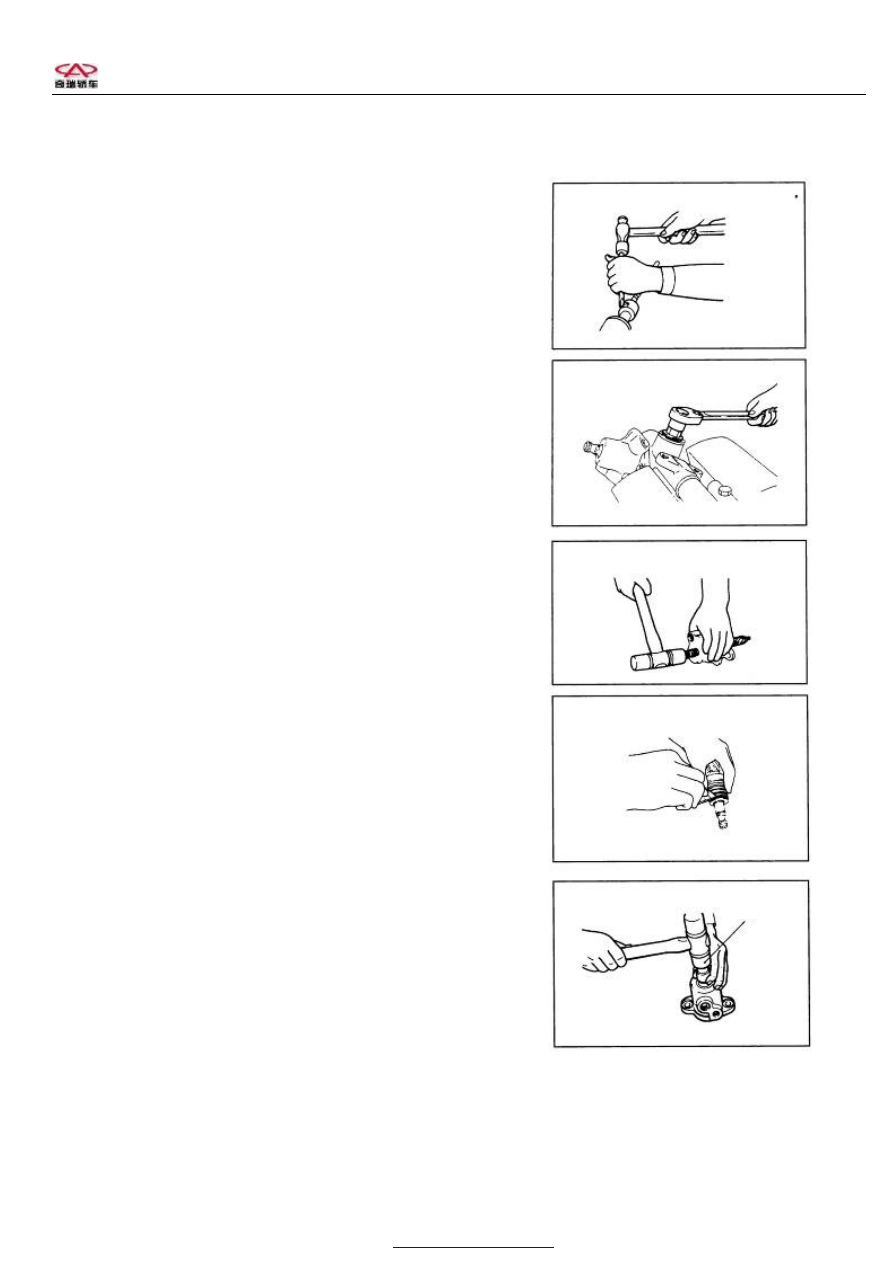

V. Disassemble of operation points

1.  Disassembling  of  steering  horizontal  linkage/winged

washer

Loosen the winged washer fixing the steering horizontal linkage

and gear bar with a chisel.





2. Disassembling of gear bar bearing cover







3.  Disassembling  of  oil  sealing/pinion  gear  and  valve

assembly

Knock  slightly  at  the  pinion  gear  with  plastic  and

disassemble it.



4. Disassembling of sealing washer

Cut  the  sealing  washer  and  remove  it  from  pinion  gear,  valve

assembly and gear bar.

Caution:  Take  a  notice  of  cutting  sealing washer and  not to

damage the pinion gear and valve assembly or gear bar.



5. Disassembling of bearing and oil seal

Disassemble oil seal and ball axle in the same time from the

valve case with a socket.

Sleeve

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering

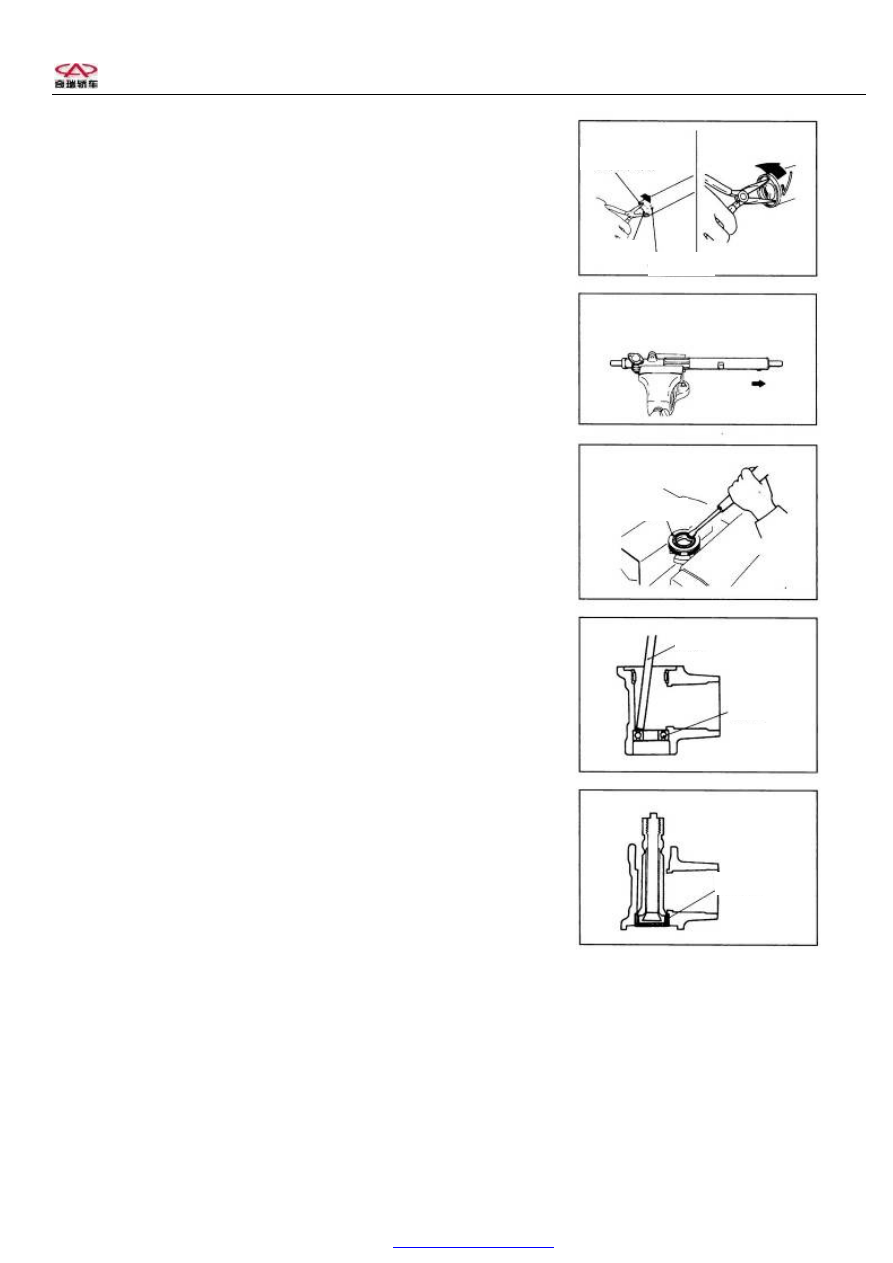

6. Disassembling of spring ring

6.1. Turn  clockwise  the  steering

screw case of  gear bar for locating until

the end of spring ring stretches out from the slot of gear bar cover.



6.2.  Turn  counterclockwise  the

screw  case  of  gear  bar  for  locating  and

disassemble the spring ring.





7. Disassembling of gear bar

Slowly drag out the gear bar and take out gear bar screw casing and

gear bar bushing.



8. Disassembling of oil sealing

Bend the oil sealing partly and disassemble it from the gear bar

bushing.

Caution: Do not damage the fitting surface of oil seal pressure.





9. Disassembling of ball bearing





10. Disassembling of needle bearing

Caution: Do not stretch special tools out too much in case of damage

of the inside of casing.





Rack position limit

Rack

Spring ring

Rack cover

Steel stick

Ball bearing

Pin bearing
