Chery B11 Service Manual                                                                                                            Steering



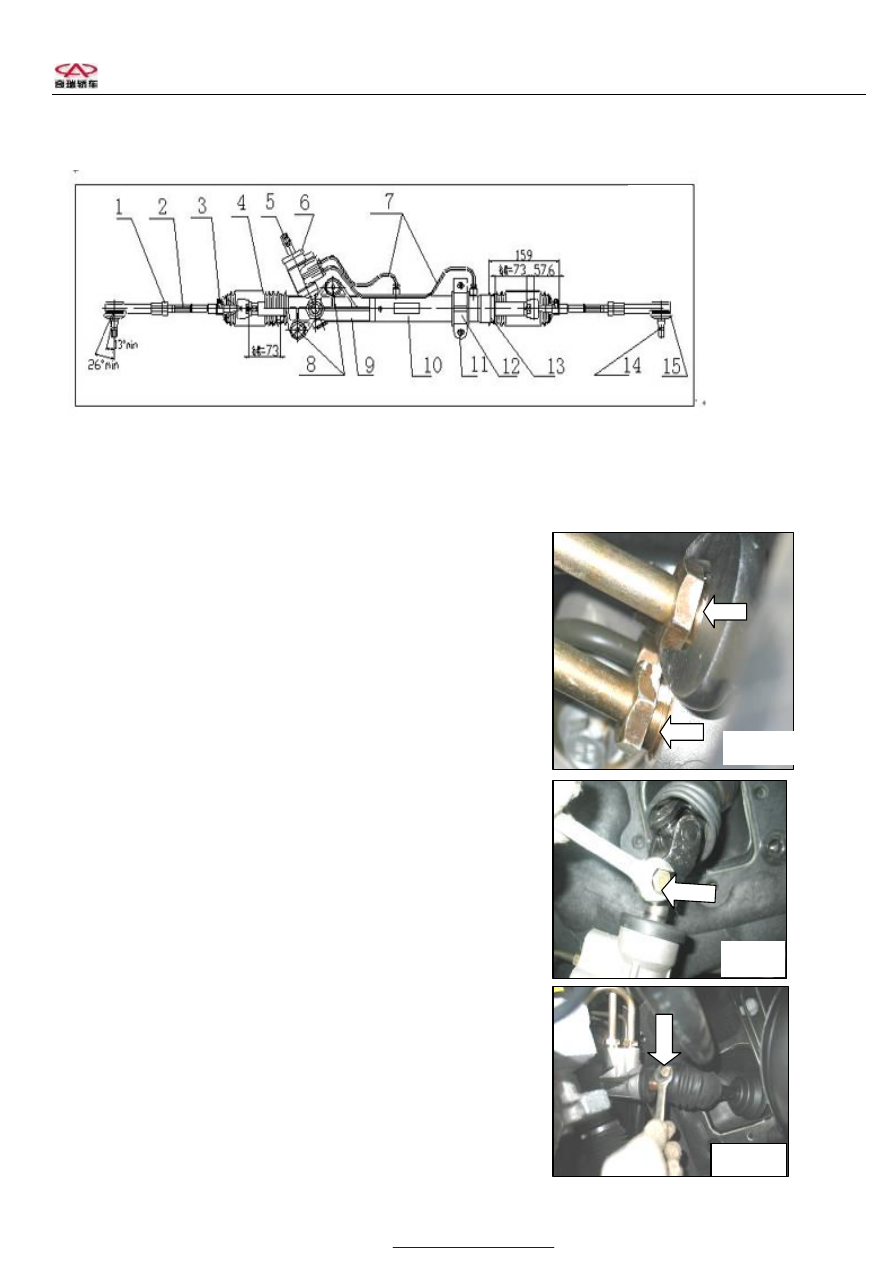

II. Assembling of steering
1.The disassemble of steering is resolved as the illustration













Disassemble of the steering







2.The disassembling of steering on the vehicle

Disassemble the air cleaner

Loosen the screw bolt of transmission oil pipe on the steering







Loosen the mounting bolt of the direction device and the

universal joint










Loosen the ball-ended screw bolt of the horizontal left/right
linkage in the direction device





40198

40199

40201

40200

1-locknut  2-horizontallinkage  3-hoop      4-dust  cover      5-input  axle      6-oil  seal  7-oil  pipe

8-fixed  hole  of  screw  nut  9-case  body      10-oil  cavity      11-fixed  stand  12-  rubber  block

13-hoop 14-ball pin 15-oil seal

PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering







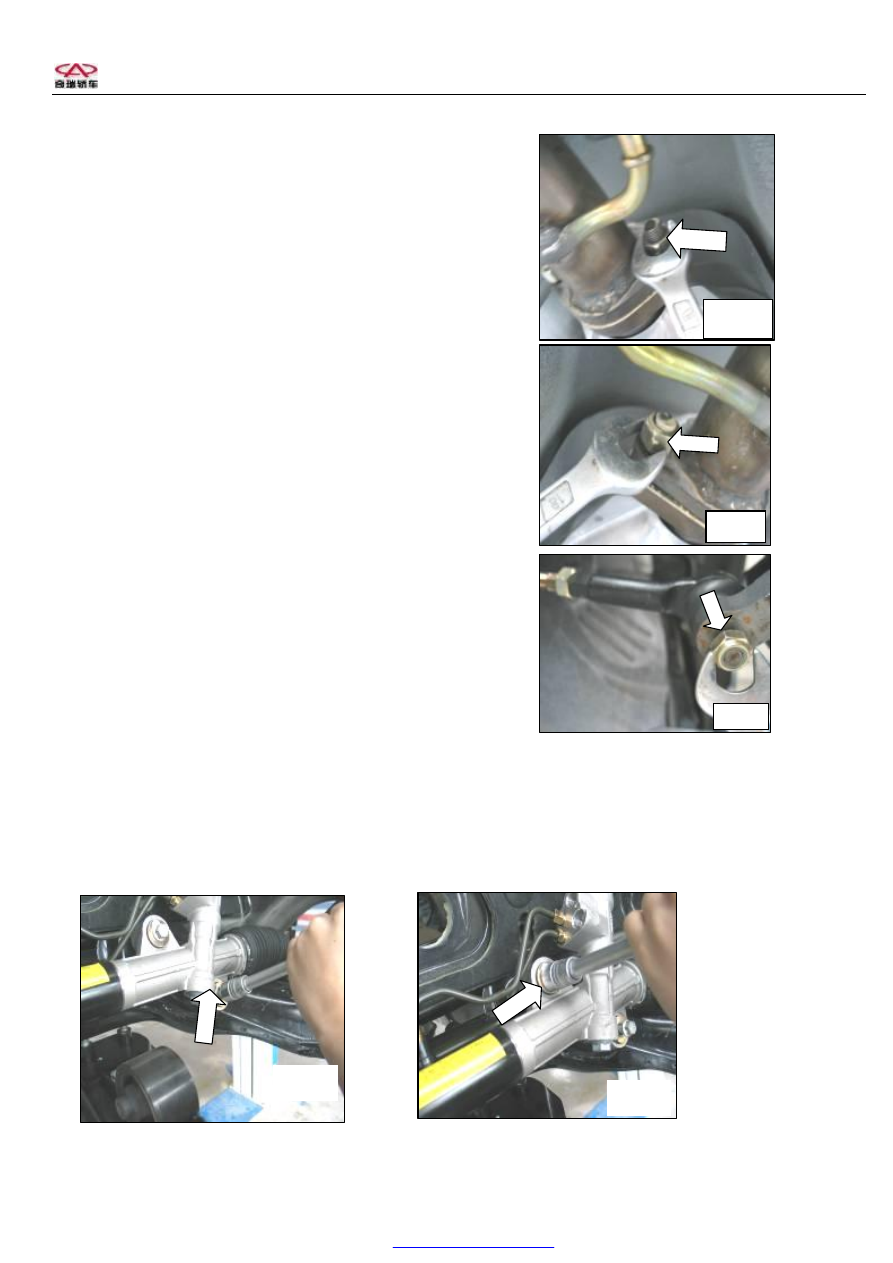

Disassemble the mounting bolt of the front

venting pipe and the venting manifold of engine









Loosen the mounting bolt of the front venting pipe and the
three-way catalytic converter, as well as loosen the socket of the
front oxygen sensor and then take off the venting pipe








Loosen the screw bolt for the stand of front/rear shock

absorber

Loosen the mounting bolt of the engine bracket

Loosen the mounting bolts of the left/right

Rocker arms and the sheep-horn









Loosen the three mounting bolts and a fixity nut in the steering and take the steering down













40203

40204

40205

40206

40202

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



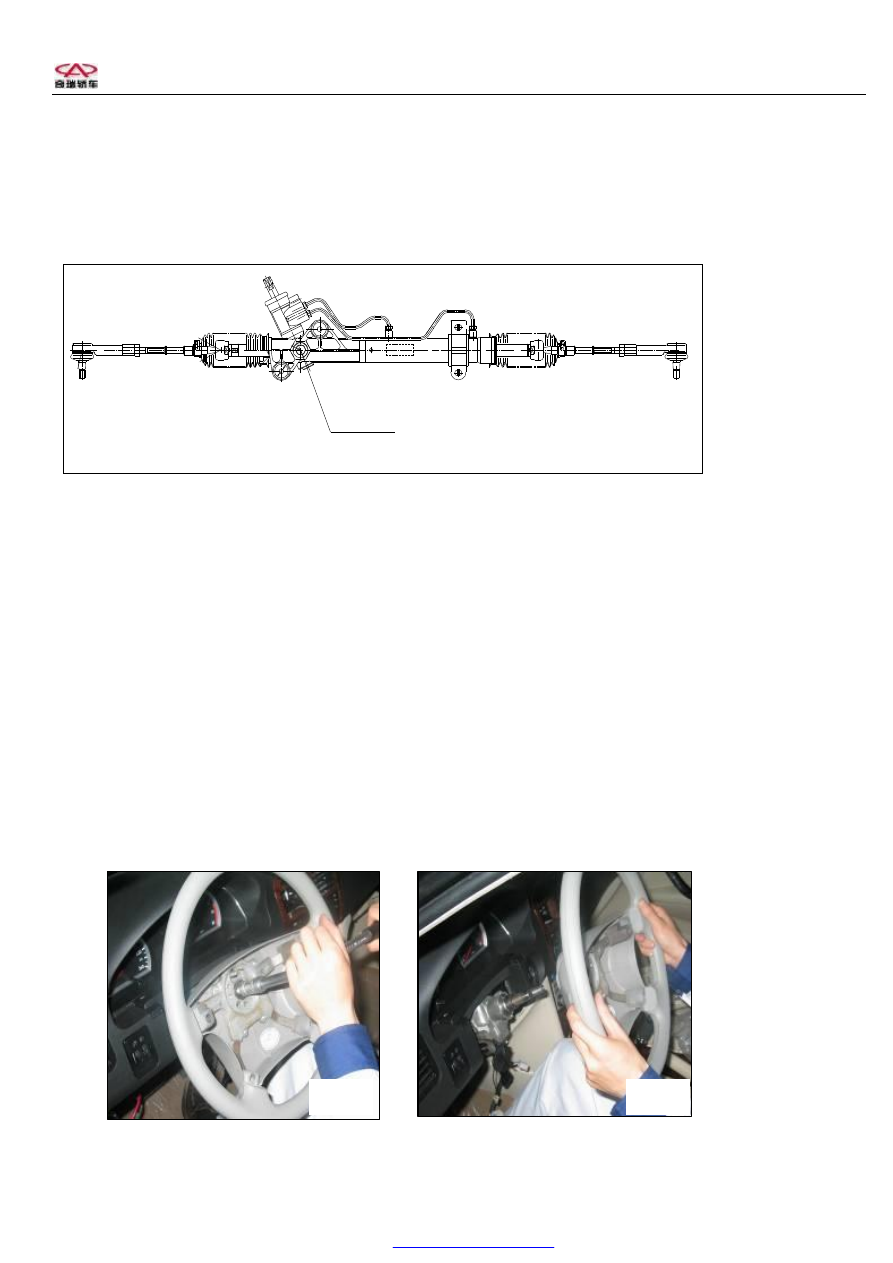

Sequence of assembling:

-Adjust the gear bar of mechanic steering and make the equal length of left and right reach (size

a=28.5mm,b=28.5mm). Presentation as Figure 2-4,measure the distance from the flange of the case to the end

surface of gear bar.

调整位置



      - Adjust the steering gear.

- Twist the fixing screw nut to the end of gear bar and maintain the above value adjusted;

- Tighten up the screw nut of steering with the torque of 30Nm;

- Put the horizontal linkage into the steering arm;

-Put on dust cover on the two sides of steering

- Tighten up the screw nut in the two sides of horizontal linkage with the torque of 32Nm;





III. Disassemble and replace the steering wheel

1.Disassemble the air bag unit. Move the steering wheel/wheels to the position of straight forward. Loosen

the screw bolt and dismantle the steering wheel.















40207

40208

40209

Adjust position
