    Chery B11 Service Manual                                                                                                        Steering





connect to the

Ohmmeter in a suitable position.



(5) Gradually switch off the block valve and increase the hydraulic pressure. Then check whether the hydraulic

pressure conformed to standard value when the switch works. Standard value: 1.5-2.0Mpa.

(6) Gradually switch on the block valve and decrease the hydraulic pressure. Then check whether the hydraulic

pressure conformed to standard value when the switch works. Standard value: 0.7-1.2Mpa.

(7) Disassemble the special tools, tighten up the oil pipe 1 to the assigned torque. Tighten torque: 45-65Nm

(8)Vent off the air in the system.



PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



Section 3 Steering wheel and axle

I. The assembling and adjustment of steering wheel and steering column

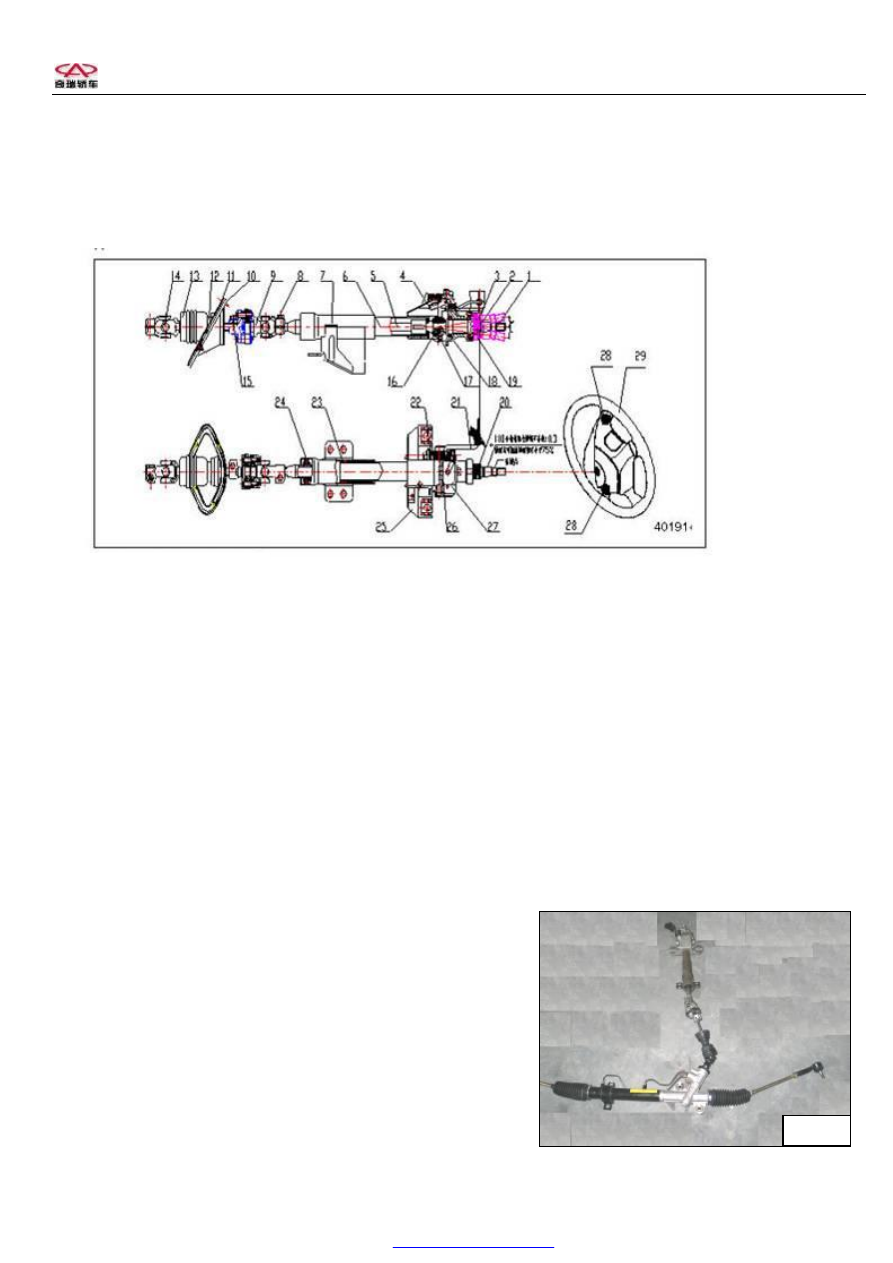

    1.Illustration of steering wheel and steering column

















Illustration of steering wheel and steering column


1- upper steering axle 2-retaining ring      3-spacer        4-gear bar        5- steering axle assembly    6-assembly
of upper post        7-assembly of lower post    and its stand    8- screw blot    9- upper welding Y-end of
universal joint      10-frame of dust cover      11-dust cover      12-case of dust cover      13-lower dust cover
14- lower welding Y-end    15-screw bolt 16-plastic ball end      17-    plastic pin 18- lower bearing
19-lower retaining ring    20- upper spring on the steering axle    21- adjustable handle    22- bump block    23-
plastic bearing24- plastic bearing25- stand for upper post 26- gear bar    27- upper lock seat 28- horn button
29- steering wheel









2.Sequence of assembly: The steering system includes

steering assembly, steering column-axle mandrel assembly and

steering universal joint assembly. During the assembling, the

relative assembly only has to be assembled into integrity



-Connect  the  steering  universal  joint  assembly  and  steering

column-axle mandrel assembly through screw blot 8. Then joint

40192

PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering





lower welding Y-end 14 of the universal joint to the input axle of steering.

- Fix the steering column to the vehicle body through the upper and lower post.

- Keep the two front wheels on the track of straightforward, put the steering 29 in the upper end of

centered axle and adjust to the right position. Twist the screw nut and tighten up with the assigned power.

- Fix the case of steering lock to the post. Remember to adjust the relative height of key case and post

according to the suitable height of ignition lock center and combined switch cover as the pre-assembled try.

- Keep a firm connection of the horn wire /air bag inserting chip and the contacting board, and also a firm

connection of horn cover and the body proper, with an even clearance.

3.The disassembling and assembling of steering column:

-Disassemble the steering

-Disassemble the decorating cover of the combined switch

-Disassemble the combined switch

-Disassemble the decorating board under the left instrument panel

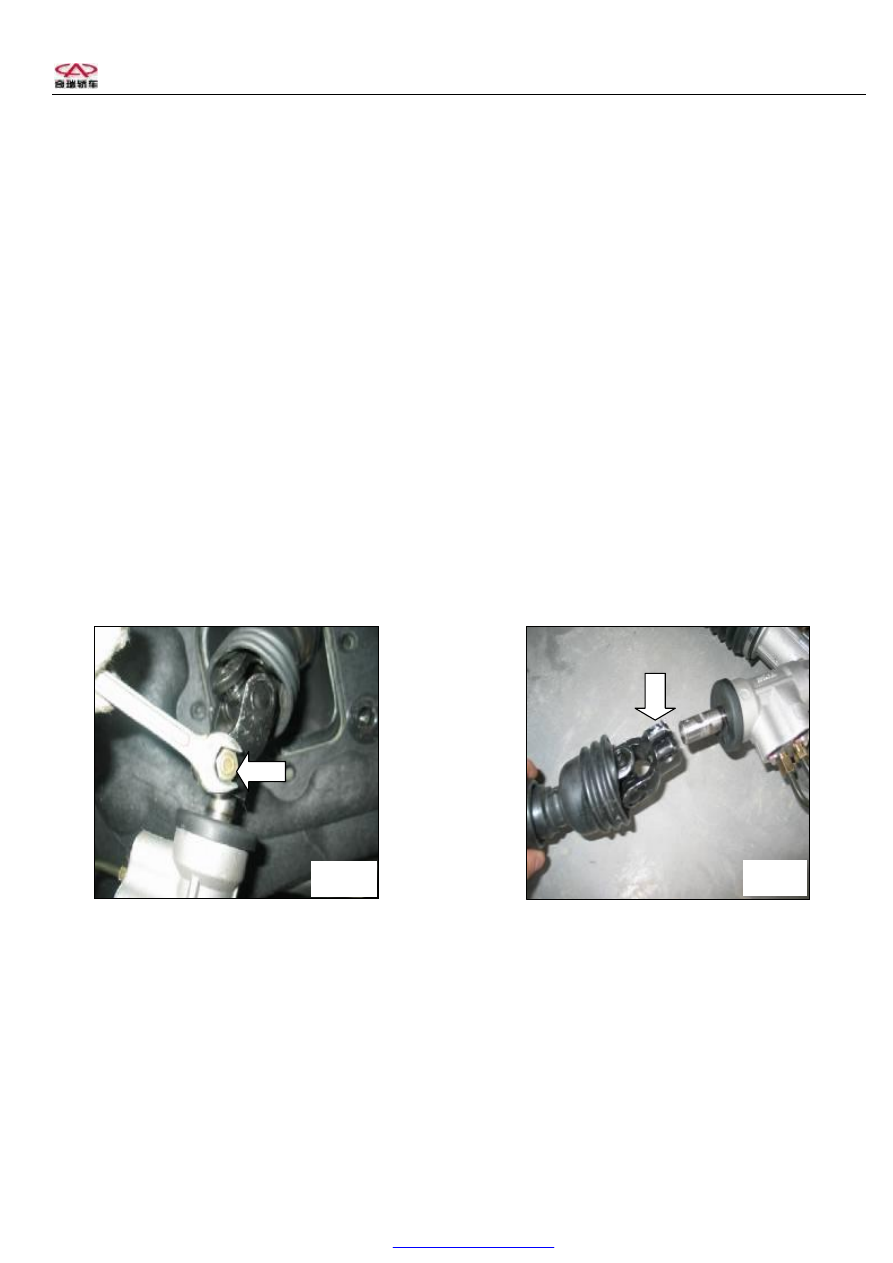

-Loosen the mounting bolt in the cross knot and the steering






























40193

40194

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



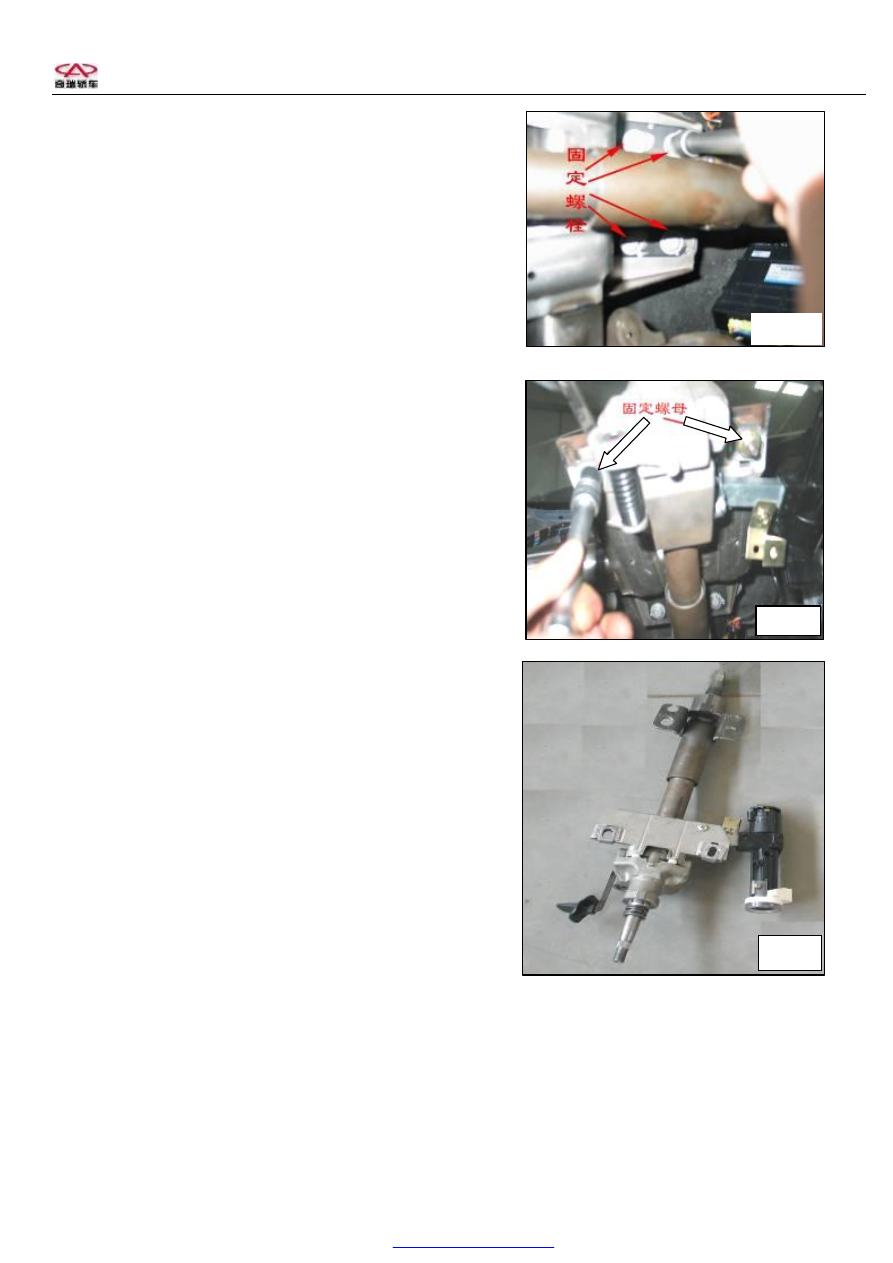

-Loosen the four mounting bolts in the steering column

and the vehicle body with the 13CM socket.









-Loosen the mounting bolts in the steering column and
the frame in the instrument panel with the 13CM socket.











-Put down the steering column and pull it out from the rear















40195

40196

40197
