    Chery B11 Service Manual                                                                                                        Steering





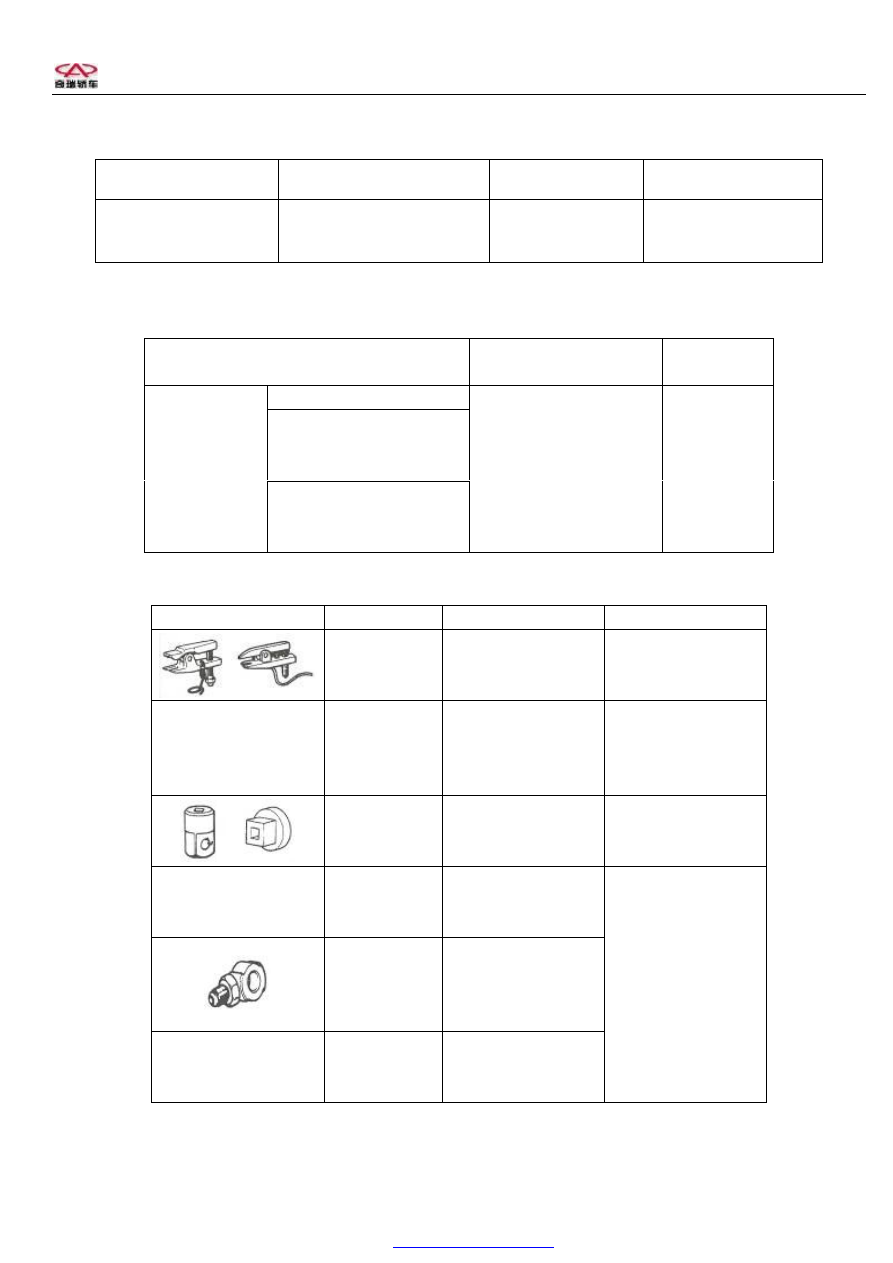

Lubricant

Recommended brand

Manufacturer (company)

Trade mark

Refuel mileage (km)

Power steering oil

Shell Corp.

Shell steering TA

2 years/100,000km



    Sealant and binder





Special tools

Tools

No.

Name

Usage



MB991113

MB990635or

MB991406

Steering horizontal

linkage

Disjoint from end

of steering

horizontal linkage





MB990685





Torque spanner

Measure start

torque of ball joint

and preload of

pinion gear axle





MB990326



Pre-load socket

Measure start

torque of ball joint





MB990662



Oil pressure gauge

assembly





MB990993or

MB991217



Oil pressure gauge

joint of power

steering (pump

side)





MB990994



Oil pressure gauge

joint of power

steering (tube side)

Measure oil

pressure

Item

Assigned sealant and

binder



Remarks

End plug screw

Screw for gear bar

bearing cover of power

steering

Power

steering case

Dust cover for end ball

joint of steering

horizontal linkage

3MATD Product

No.8663 or equal

product

Semi-dry

sealant

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering







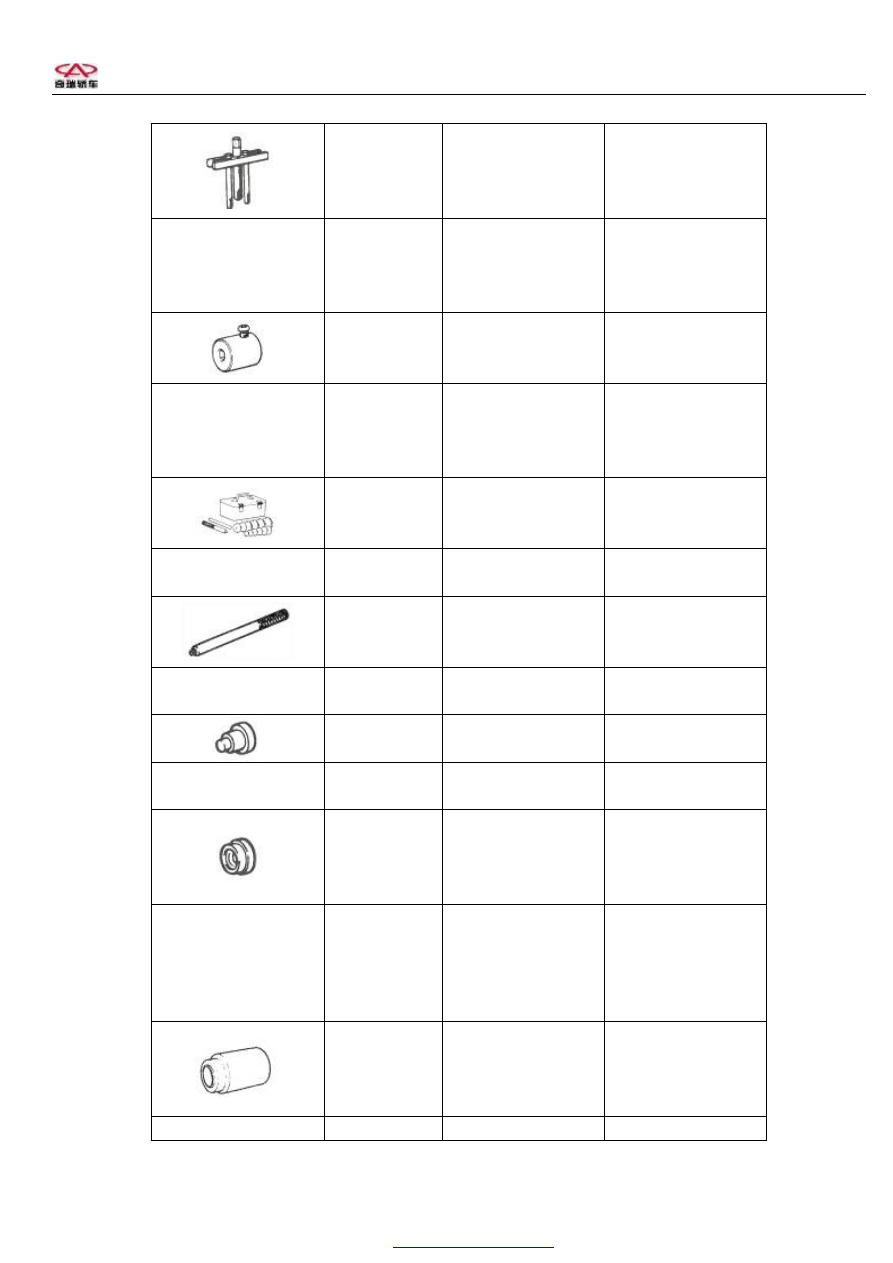

MB990830



Steering wheel

drawing die

Disjoint from

steering wheel





MB990826



Torque spanner

Disassemble and

install slanting

bracket and upper

bracket



MB991006

Pre-load socket

Measure pre-load

of pinion gear



MB991204

Torque spanner

socket

Adjust bearing of

gear bar,

Disassemble gear
bar bearing cover



MB990925

Installation tool kit

for bearing and oil

filling up

Install oil seal and

bearing



MB991120

Needle bearing

drawing die

Disassemble needle

of bar case



MB991197

Handle (long

shape)

Pressing installation

of oil seal of gear

bar



MB991199

Installation tool for

oil seal

Pressing installation

oil seal of gear bar



MB991202

Installation tool for
oil seal and bearing

Pressing installation

of gear bar bearing



MB991213

Installation tool of

gear bar

Installation of gear

bar



MB991203

Installation tool for
oil seal and bearing

Pressing installation

of oil seal and

bearing of valve

case



MB991317

Installation tool for

sealing washer

Compress sealing

washer after

replacement of

sealing washer of

pinion gear



MB990776

Front bridge seat

Install dust cover of

end ball joint of

steering horizontal

linkage



MB990628

Flexible check ring

Disassemble and

PDF created with pdfFactory Pro trial version

www.pdffactory.com

    Chery B11 Service Manual                                                                                                        Steering





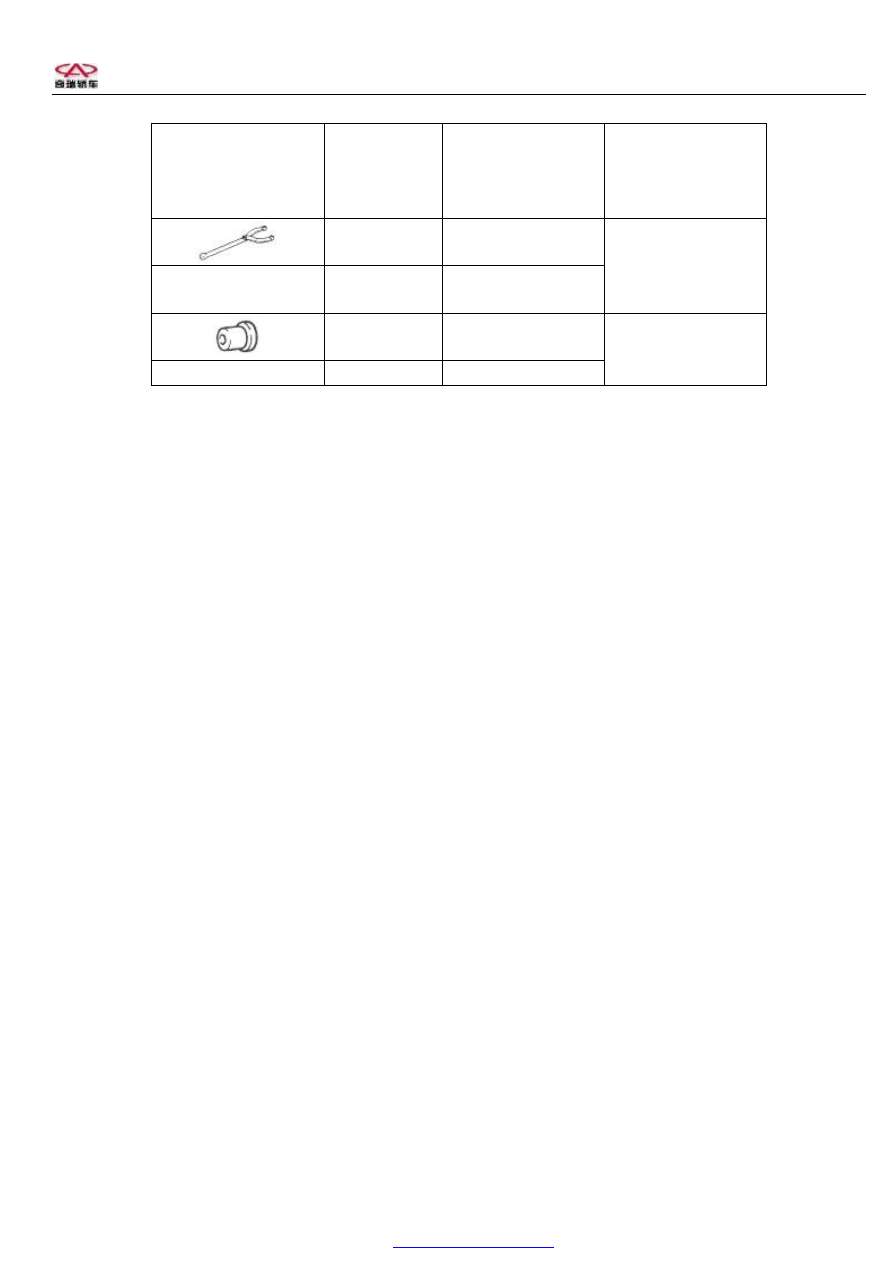

pincers

install flexible

check ring pincers

of belt gear and

vehicle axle



MB990767

  Y-shape end

bearing seat



MK998719or

MD998754

Bearing pin for

crankshaft belt gear

Fix transmission

belt gear



MB990956

Installation tool for

needle bearing



MB991172

Adaptive socket

Disassemble

driving axle

assembly



PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery B11 Service Manual                                                                                                            Steering



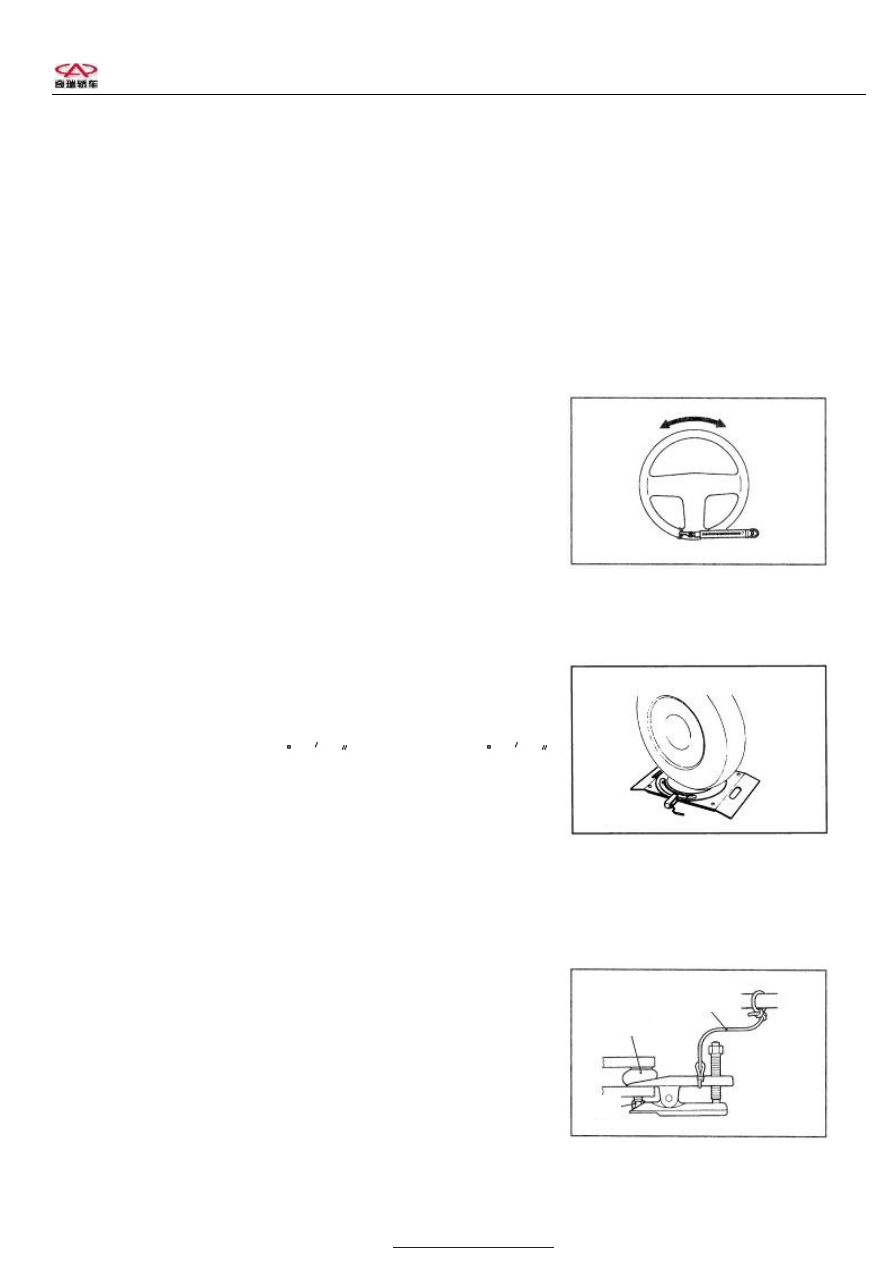

Section 2 Adjustment sequence of check service

I. Check on the clearance of steering wheel

(1) When the engine is on, keep the front wheels straightly forward (under hydraulic pressure).

(2)Slightly  turn  the  steering  wheel  in  the  left  and  the  right  direction  but  before  it  starts  to  turn,  measure  the

clearance on the circumference of steering wheel. Limit value: 40mm.

(3)If the clearance exceeds the  limit,  it  is  needed  to check the clearance  between the  joint of steering axle and

steering transmission linkage and adjust and replace relative spare parts.

(4) If  the clearance  still  exceeds  the  limit,  locate  the  steering wheel

in  the  direction  of  straight  front  when  the  engine  is  off.  Bring  5N

load  in  the  circumference  and  check  the  clearance.  Standard

value(the  clearance  of  steering  wheel  when  engine  is  off):  below

15mm.

  If  the  clearance  exceeds  the  limit,  it  is  needed  to  disassemble  the

steering case and check the total torque of pinion gears.

II. Check on the steering angle

(1) Place  the  front  wheels  on  the    test  device of  turning radius  and

measure the steering angle.

Standard value: inside wheels37 45 16   outside wheels29 46 34

(2) If  the  steering  angle  is  not  within  the  standard  range,  it  may  be

caused  by  incorrect  toe-in.  Adjust  toe-in  and  check  steering  angle

again.



III. Check on the start torque of end ball joint of steering horizontal linkage

1.    Disjoint  of  steering  horizontal  linkage  and  steering

knuckles with special tools.

Caution:

1.1. Loosen the screw nut on the ball joint but not to dismantle it,

using special tool during operation.

1.2. A rope is required to suspend the  special tool in case of  its

Chain

Ball Joint

Nut
