Chery Eastar Service Manual                    Body Dimension and Accessories

94



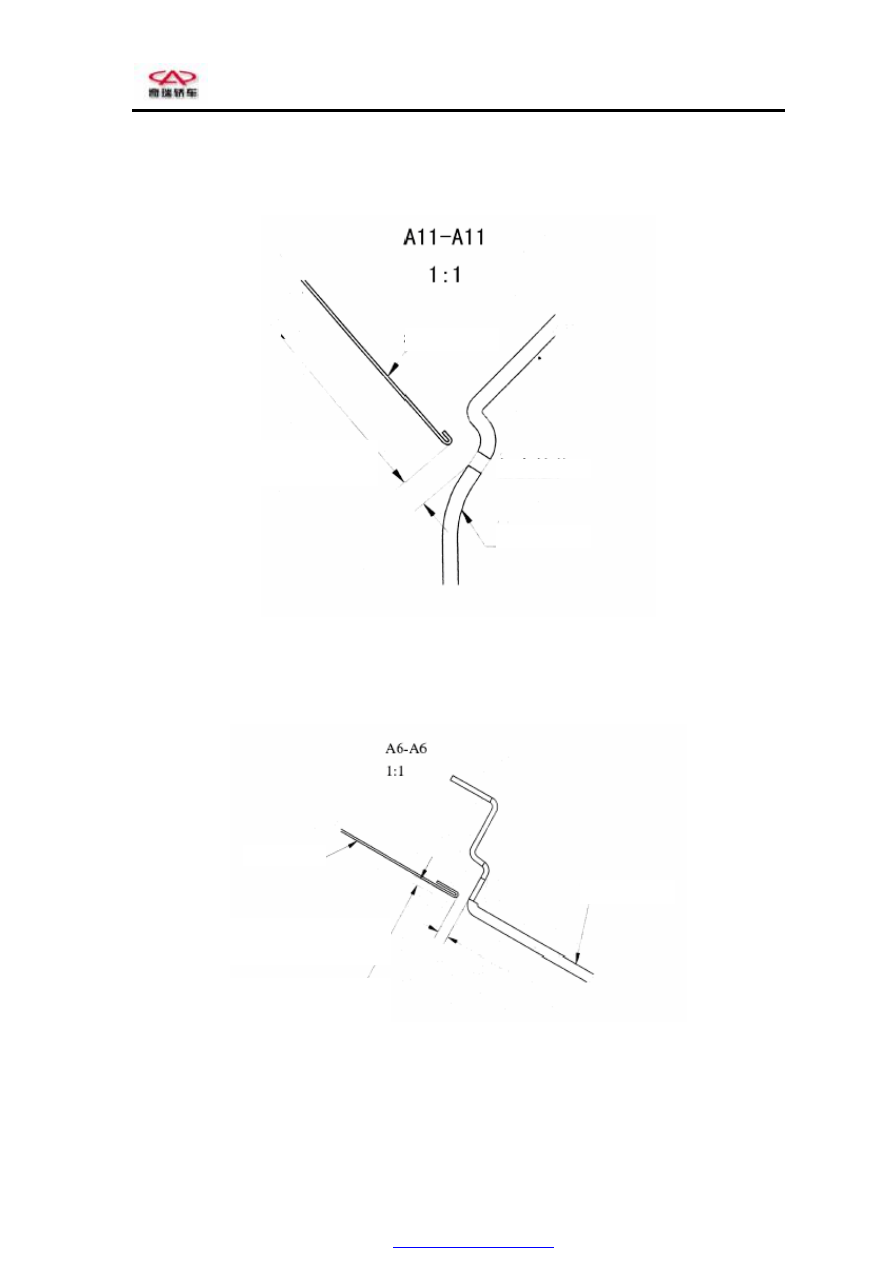

The  clearance  between  the  boot  cover  and  rear  bumper  reduces  gradually  from  8  mm  to  4.3±1  mm

corresponding to the points from G to H at A11-A11.



The  clearance  between  the  boot  cover  and  tail  lamp  increases  gradually  from  2.2  mm  to  2.8  mm

corresponding  to  the  points  from  J  to  K  at  A6-A6 and  reduces  gradually  from  2.8  mm  to  2.4±2  mm

corresponding to the points from K to H.



Rear bumper

Boot cover

Reduce  gradually  from  8  mm  to  4.3±1  mm

corresponding to the points from G to H

Boot cover

Rear bumper

Boot cover

Increase gradually from 2.2 mm to 2.8 mm

corresponding to the points from J to K

reduce gradually from 2.8 mm to 2.4 mm

  corresponding to the points from K to H

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

95

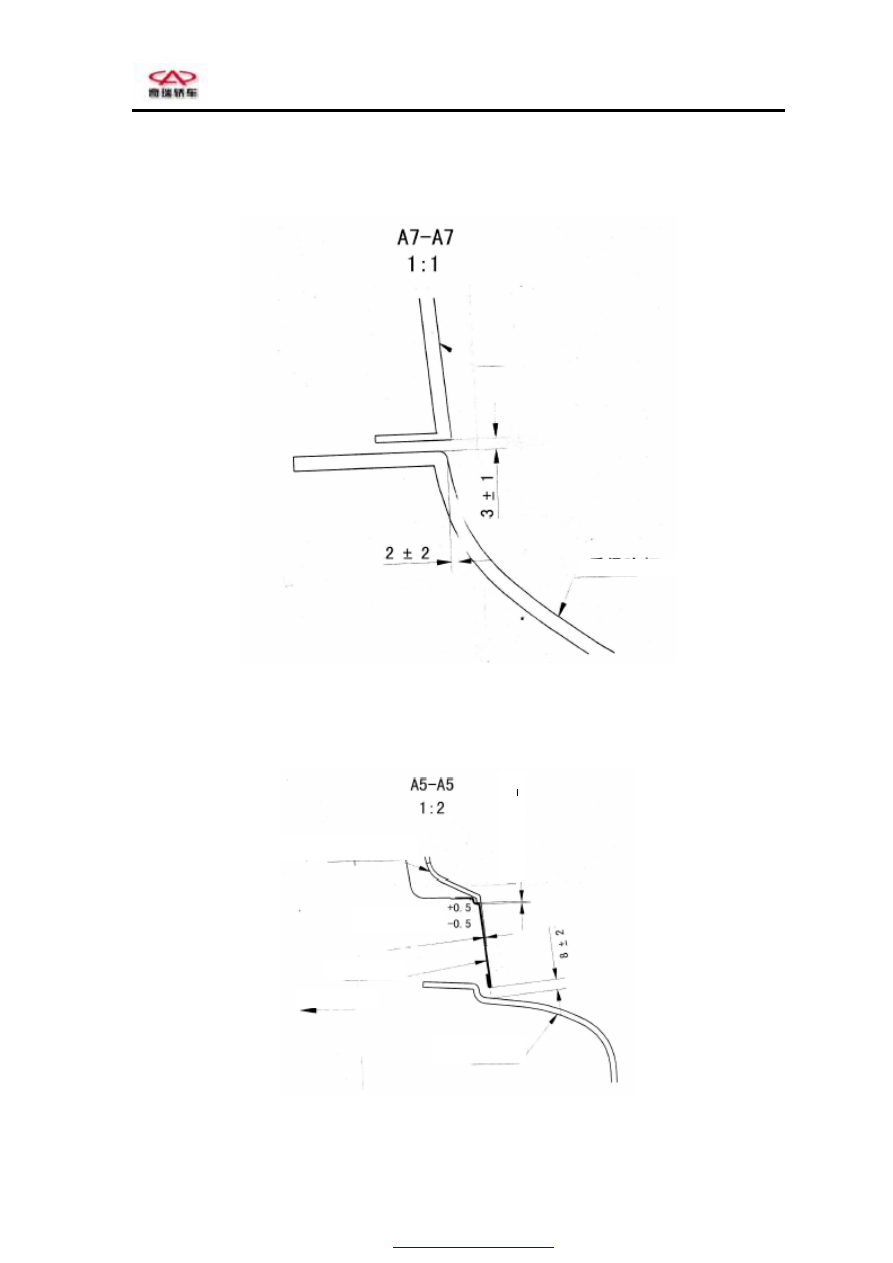

The clearance between the tail lamp and rear bumper is 3±1 mm at A7-A7. and its assembly tolerance

is 2±2 mm.



The clearance between the boot cover and rear bumper is 8±2 mm at A5-A5. and the clearance

between the rear license plate trim and boot cover is l±l mm, and its assembly tolerance is 1

5

.

0

5

.

1

+

−

.



Rear  bumper

Rear bumper

V direction

Boot  cover

Rear  license  plate  orna

(Circumferential)

C

ir

cu

m

fe

re

n

ti

al

+

1





PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

96

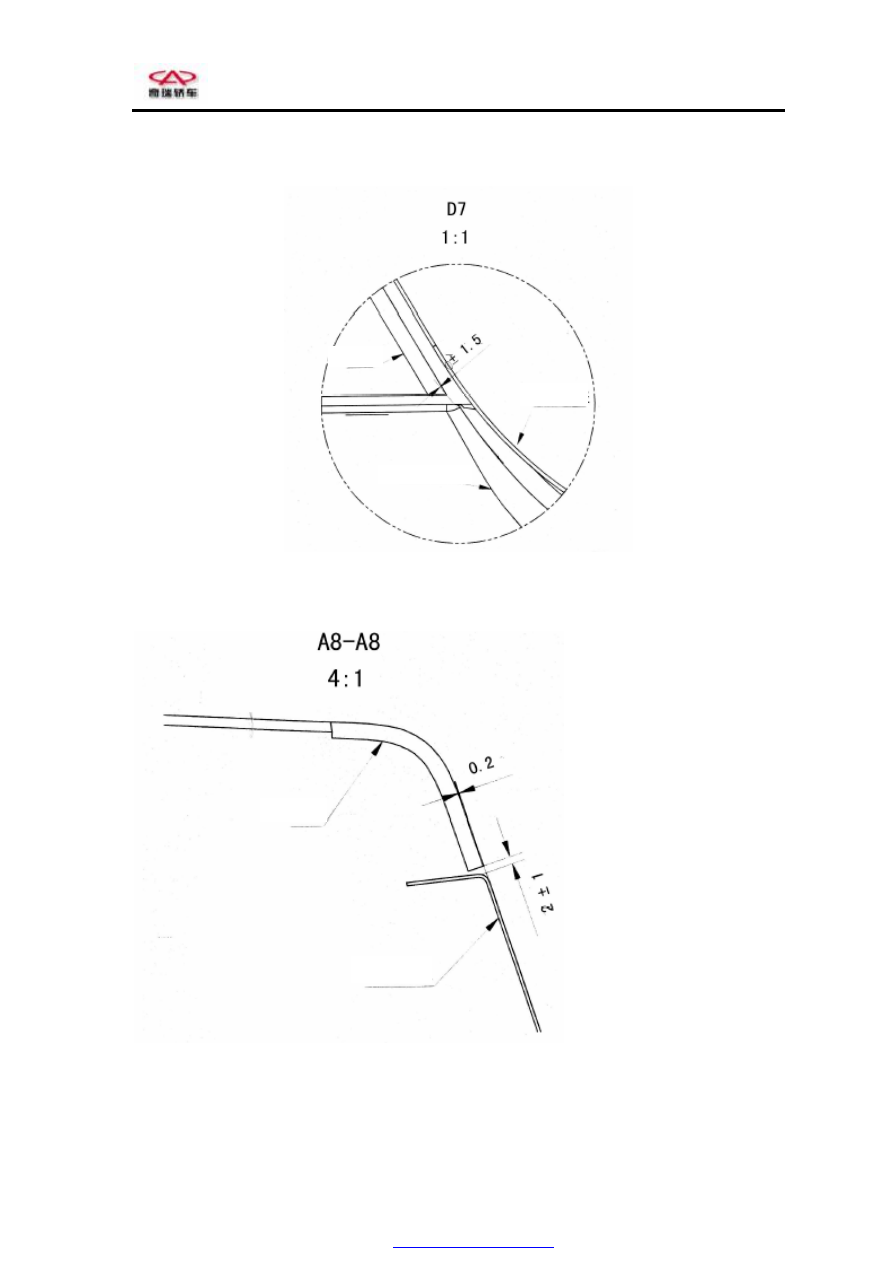

The assembly tolerance between the tail lamp and rear bumper is 0±1.5 mm at D7.



The clearance between the tail lamp and rear fender is 2±1 mm at A8-A8. and its assembly tolerance is

0.2 mm.

Rear fender

Tail lamp

Rear bumper

Tail lamp

Boot cover

PDF created with pdfFactory Pro trial version

www.pdffactory.com

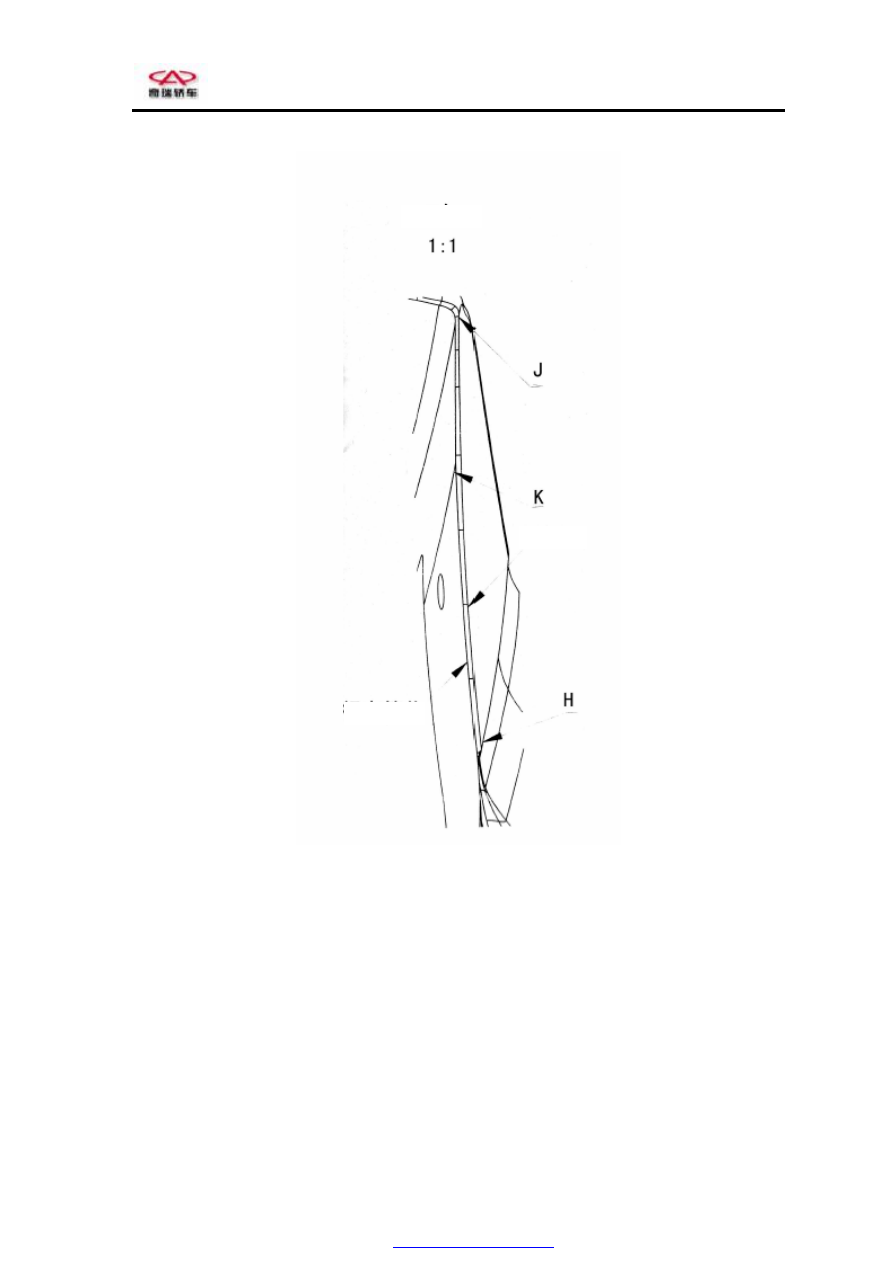

Chery Eastar Service Manual                    Body Dimension and Accessories

97





Boot cover

Tail lamp

W direction
