Chery Eastar Service Manual                    Body Dimension and Accessories

86



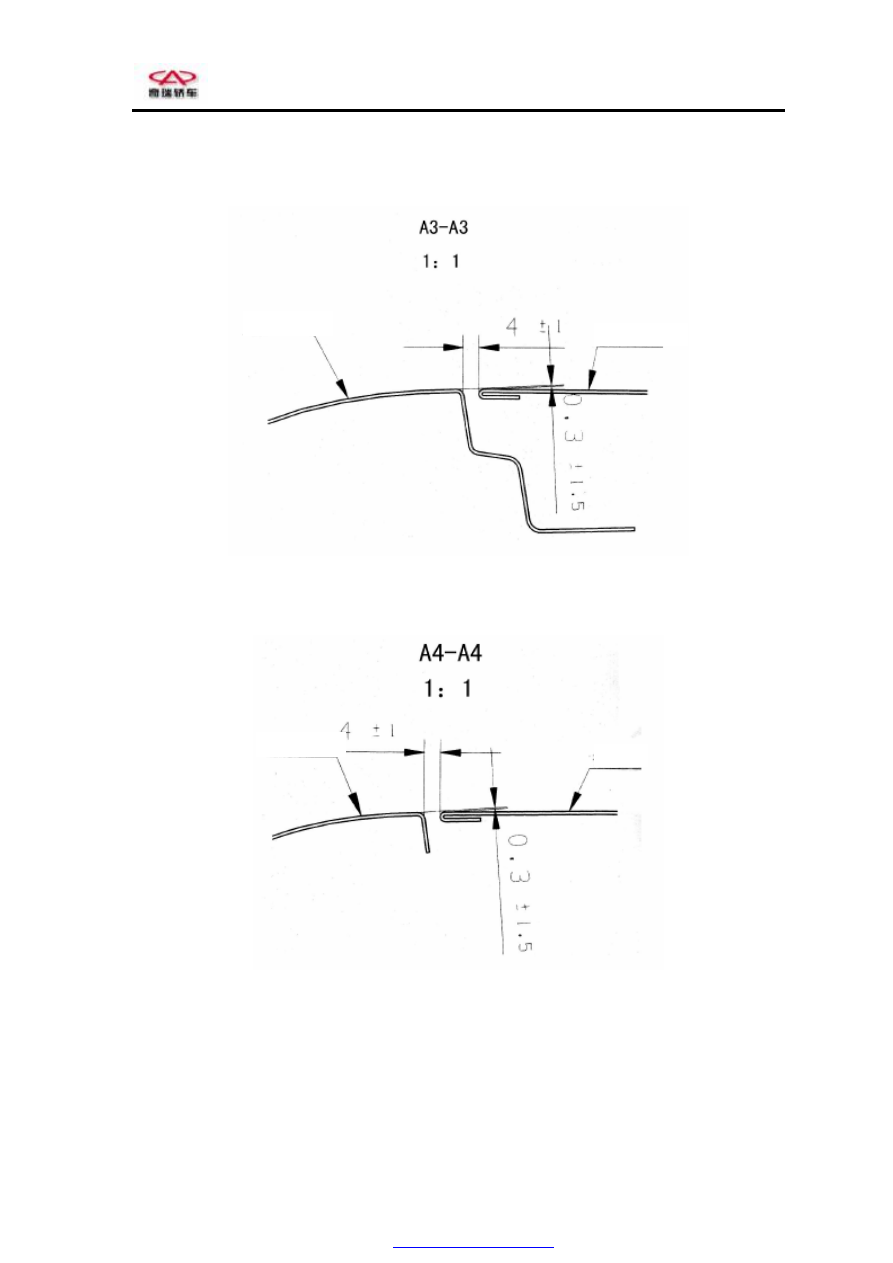

The  clearance  between  the  rear  fender  and  the  boot  cover  is  4±l  mm  at  A3-A3.  and  its  assembly

tolerance is 0.3±1.5 mm.



The  clearance  between  the  rear  fender  and  the  boot  cover  is  4±l  mm  at  A4-A4.  and  its  assembly

tolerance is 0.3±1.5 mm.



Boot cover

Rear fender

Rear fender

Boot

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

87



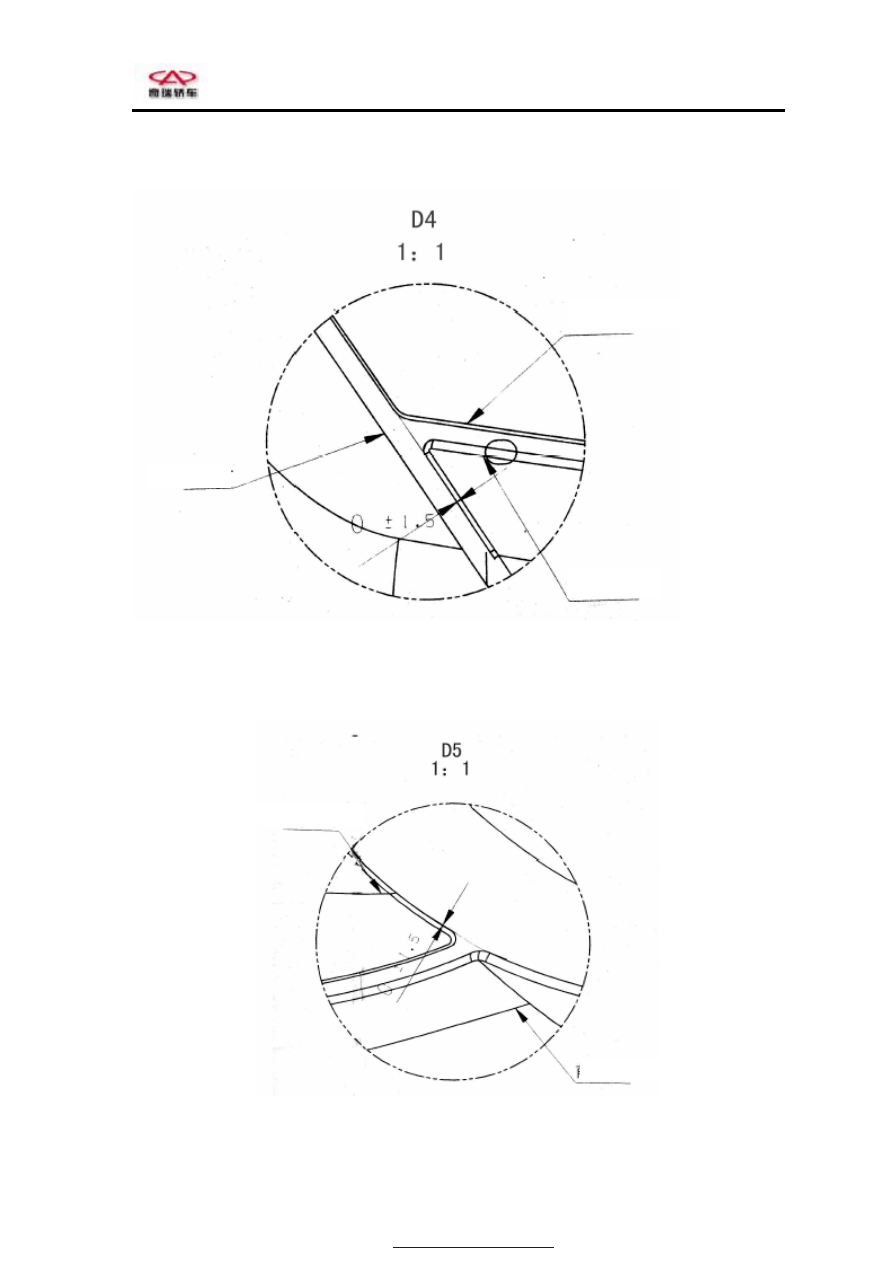

The assembly tolerance between the engine and the front fender is 0±l.5 mm at D4.





The assembly tolerance between the engine and the front fender is 0±l.5 mm at D5.



Front fender

Headlamp

Engine hood

Engine hood

Front fender

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

88



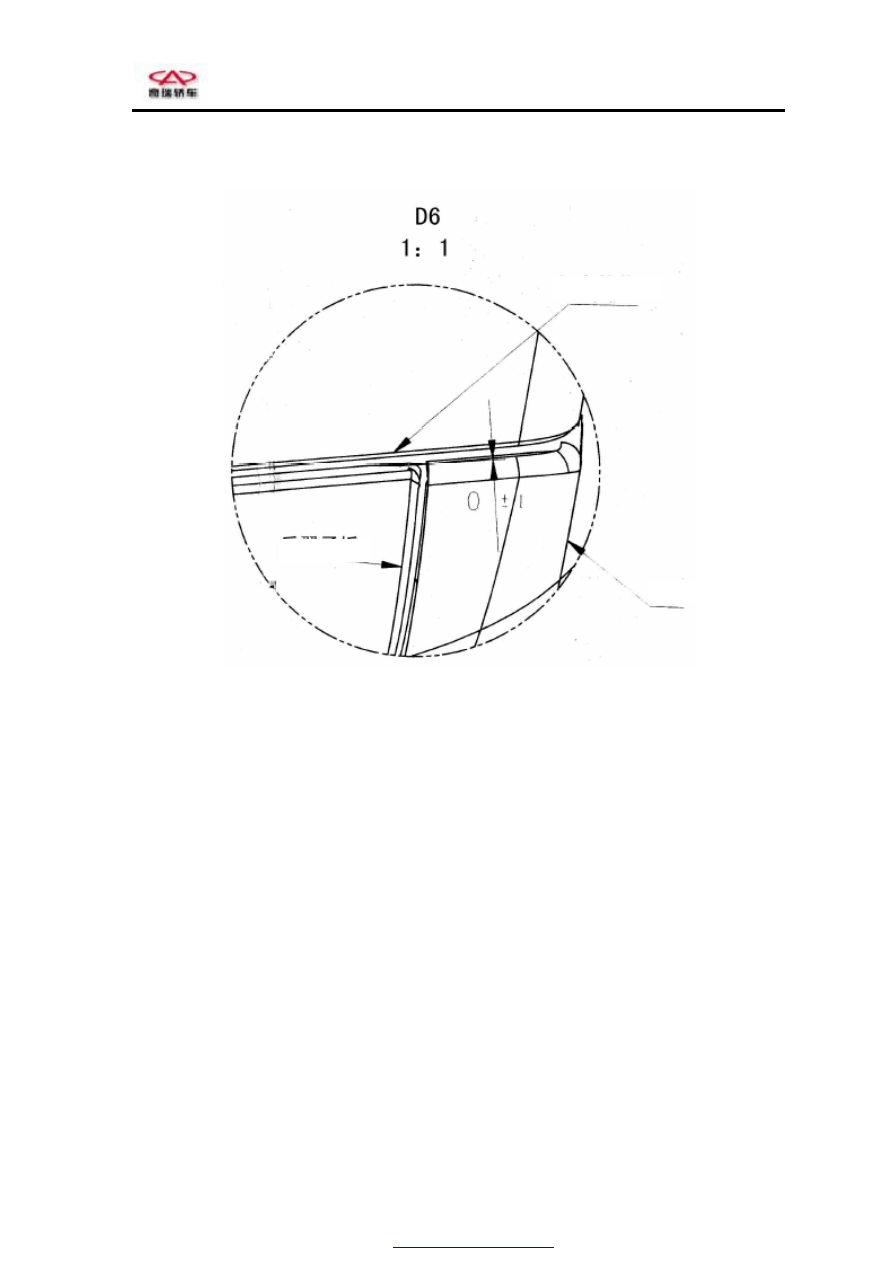

The assembly tolerance between the fender and the tail lamp is 0±l mm at D6.



Rear fender

Boot cover

Tail lamp

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

89



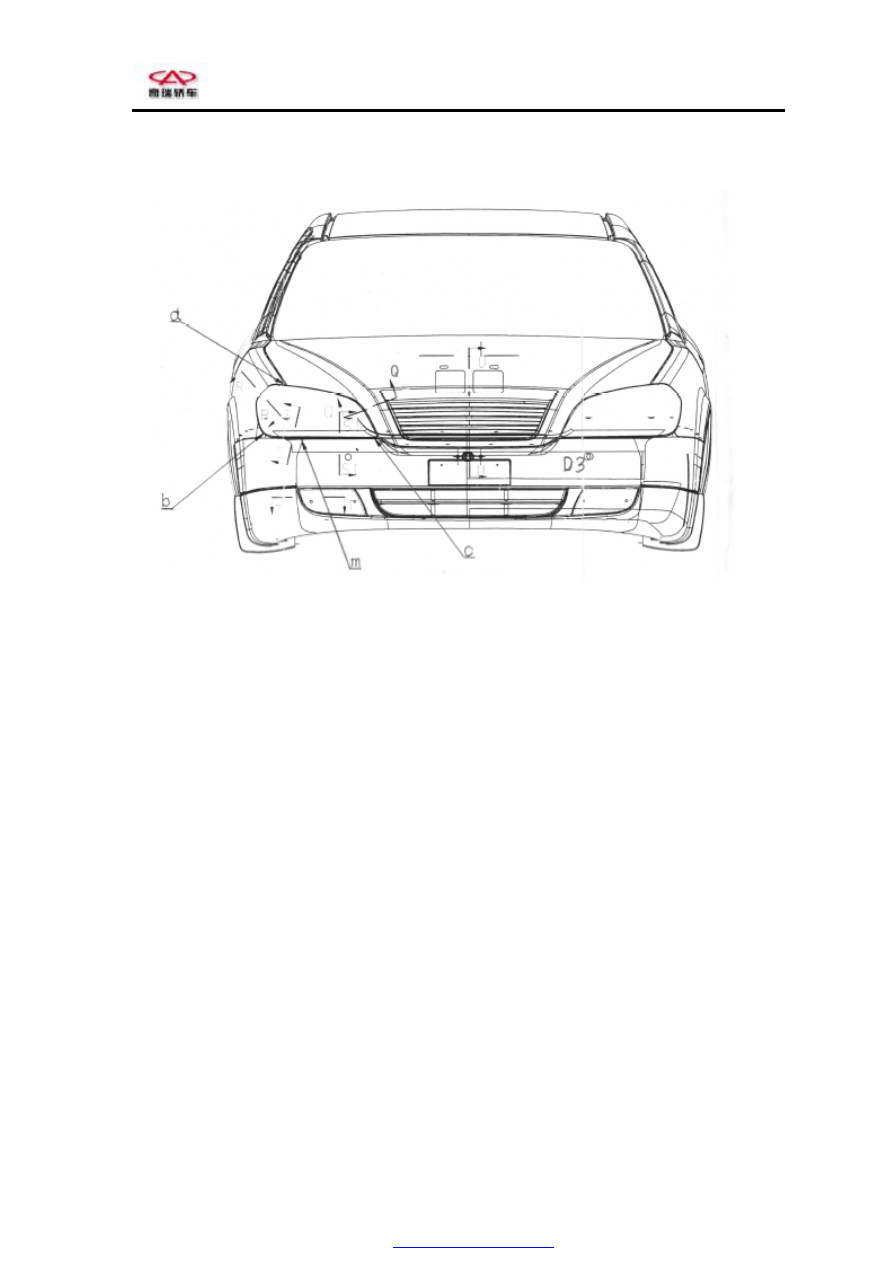

Front View
