Chery Eastar Service Manual                    Body Dimension and Accessories

74

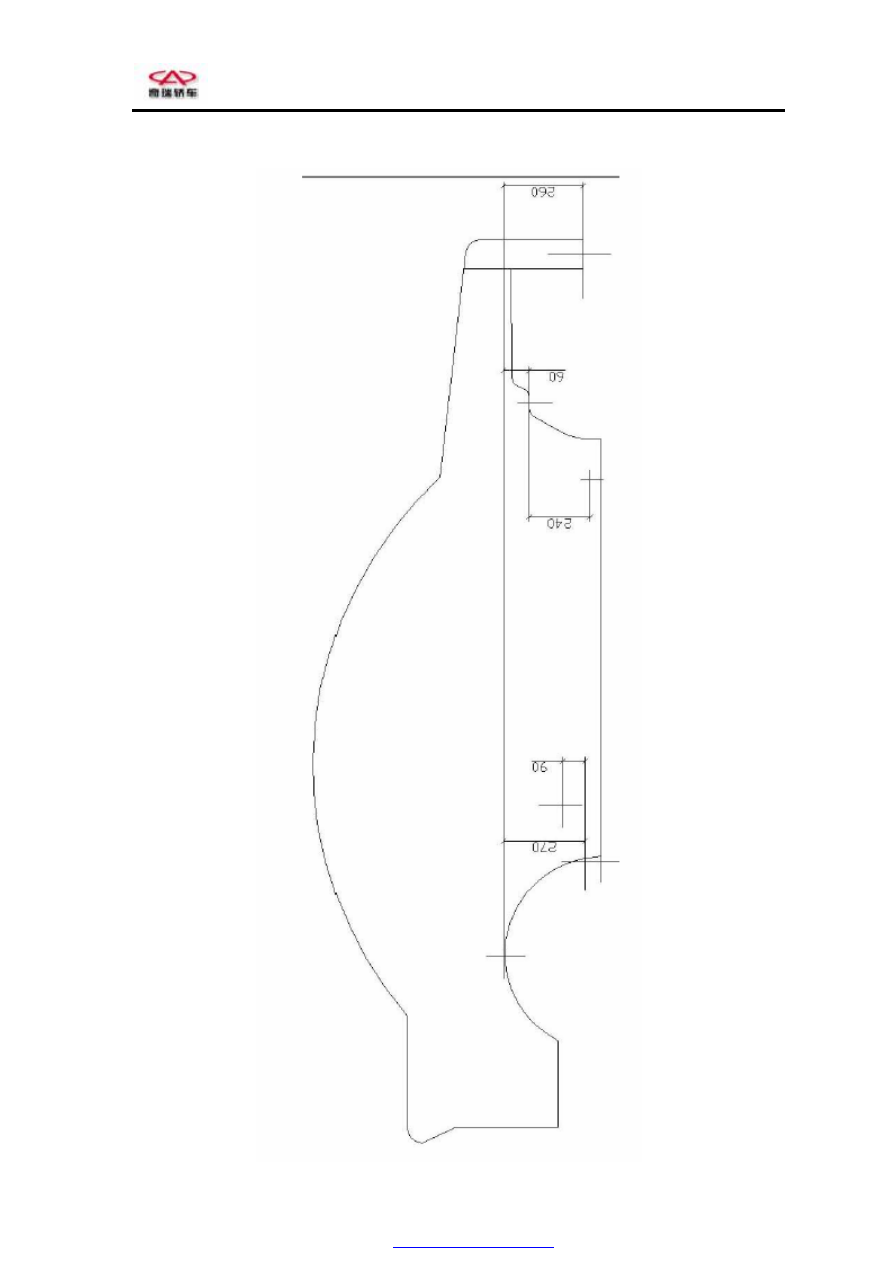

Body Dimension

Unit: mm

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

75

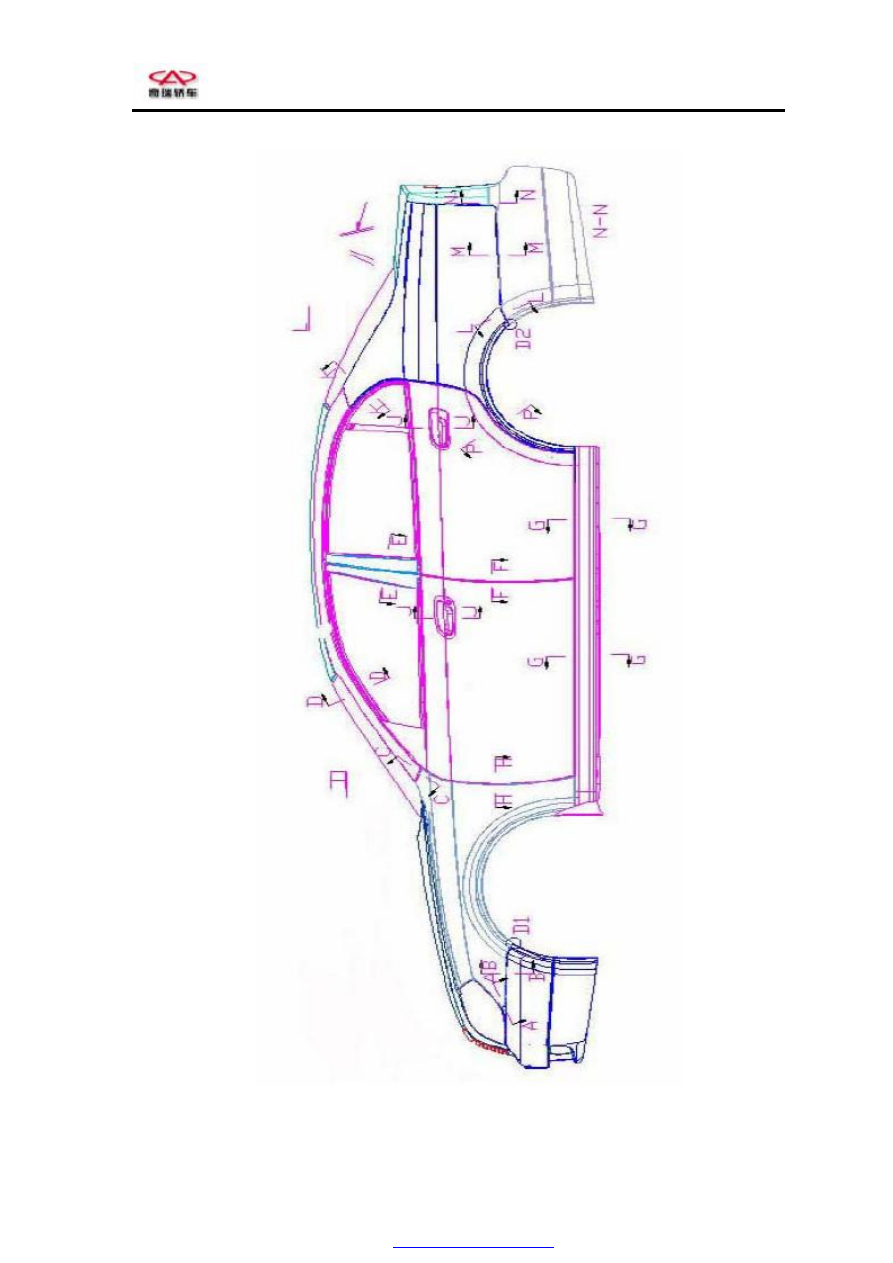

Body Assembling Dimension

Side View

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

76



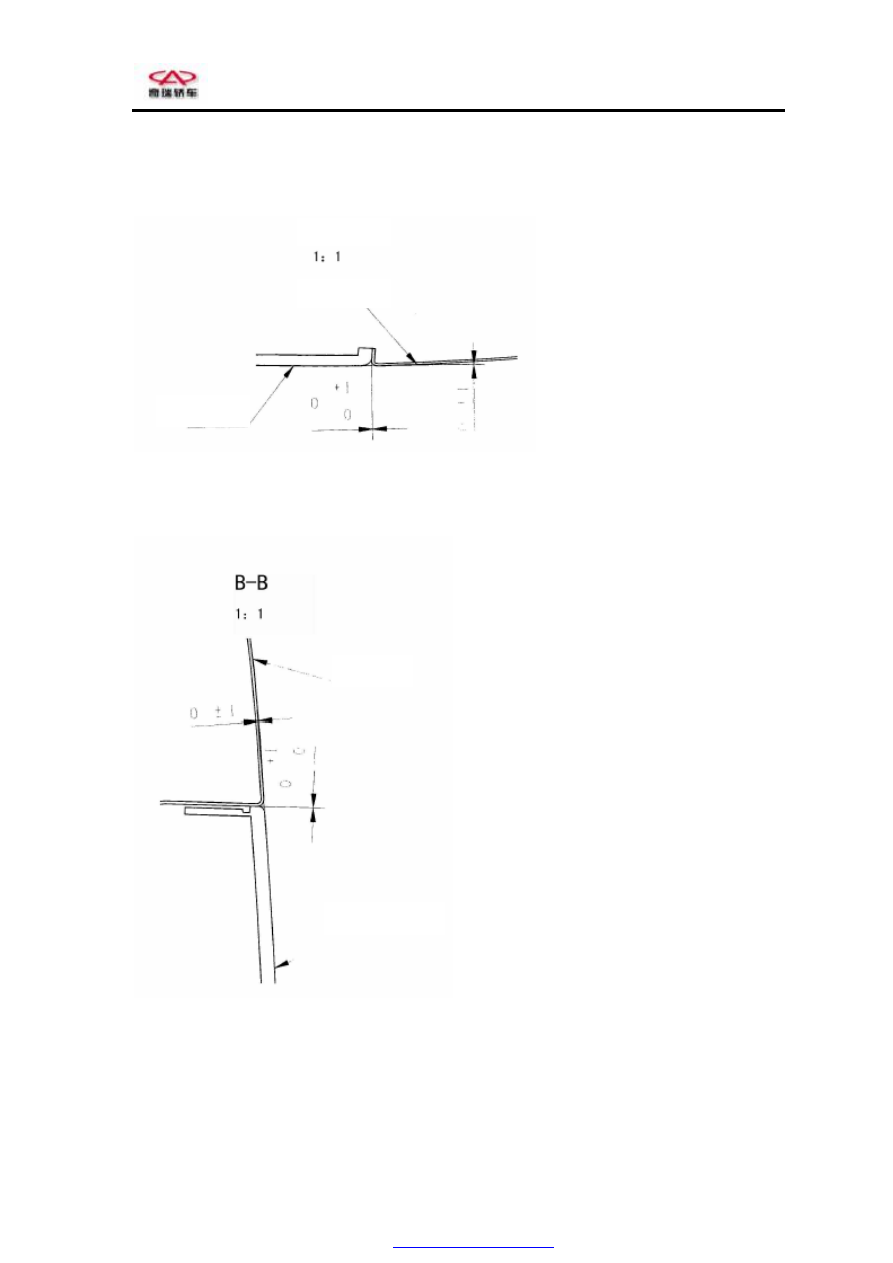

The clearance between the front fender and the front bumper is

1

0

0

+

at A-A.



The clearance between the front fender and the front bumper is

1

0

0

±

  at B-B.



Front bumper

Front fender

A-A Rotation

Front fender

Front bumper

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

77

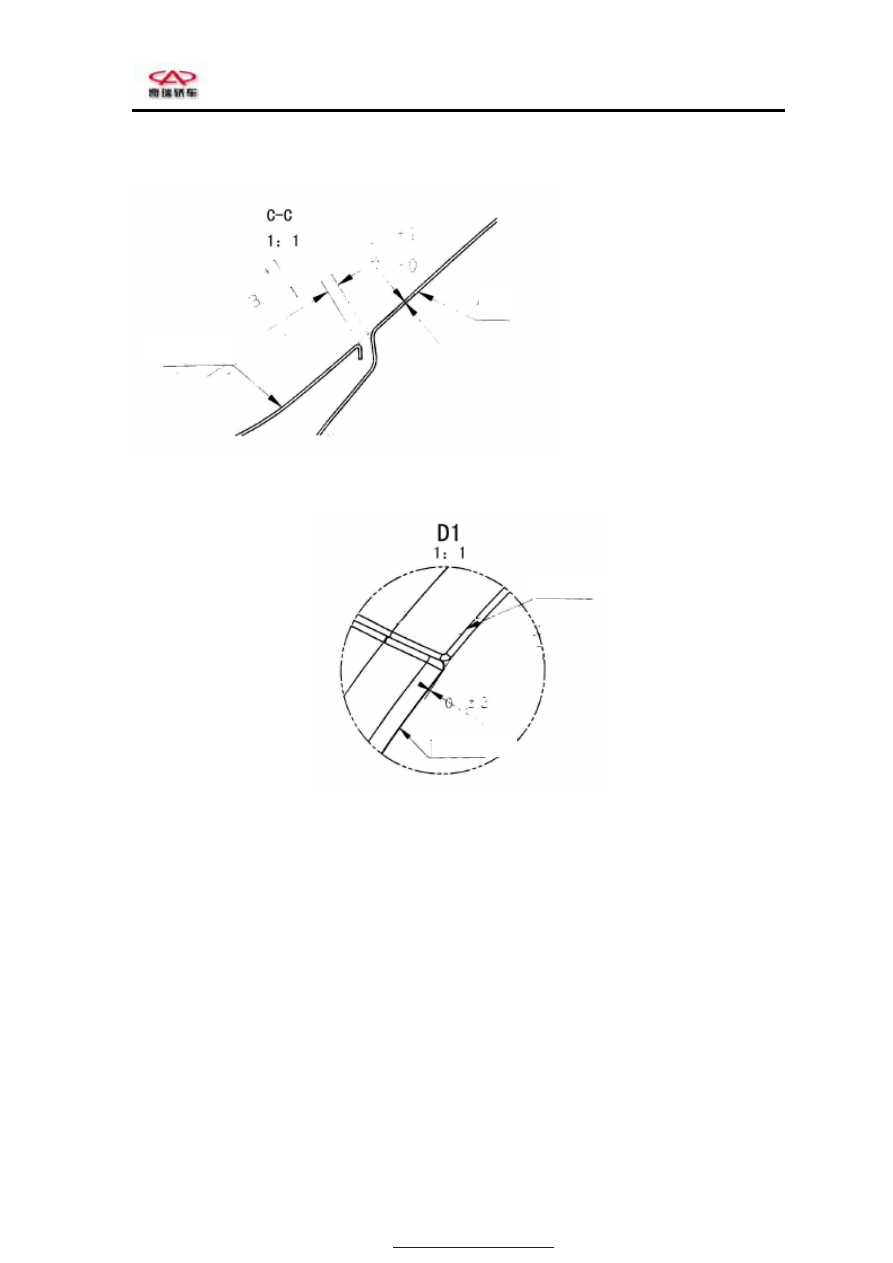

The clearance between the front fender and the side is 3±l mm at C-C.



The allowable assembly tolerance between the front fender and the front bumper is 0±2 mm at D1.



Front bumper

Front fender

Side

Front fender
