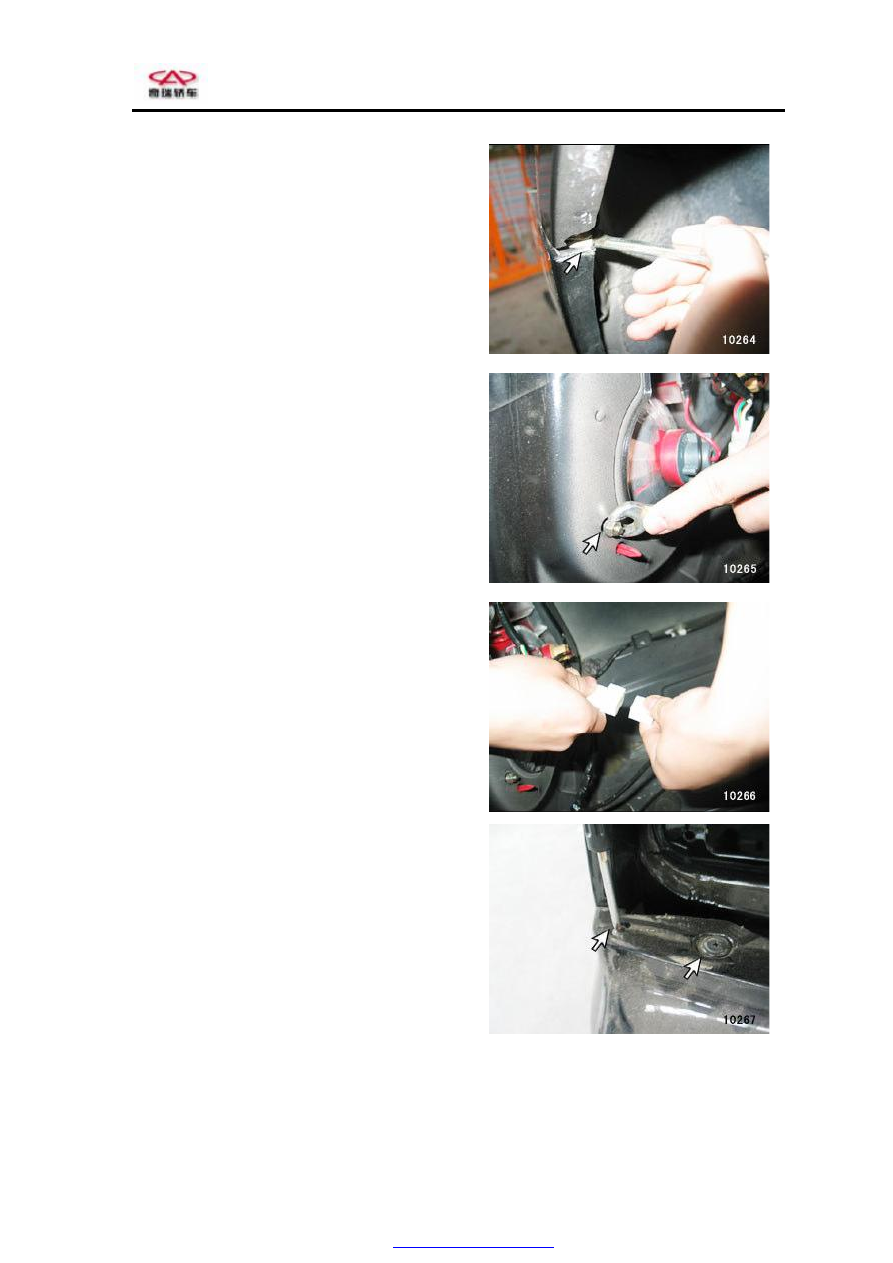

6.  Unfasten the left/right fender linings.

7.  Unscrew the left/right fixing bolts.





8.  Remove the left/right tail lamps.

①  Unscrew the upper four fixing bolts.





②  Loosen the harness plug, and remove the tail

lamp.





9.  Unscrew  the  two  fixing  screws  on  the  both

sides.





PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

71



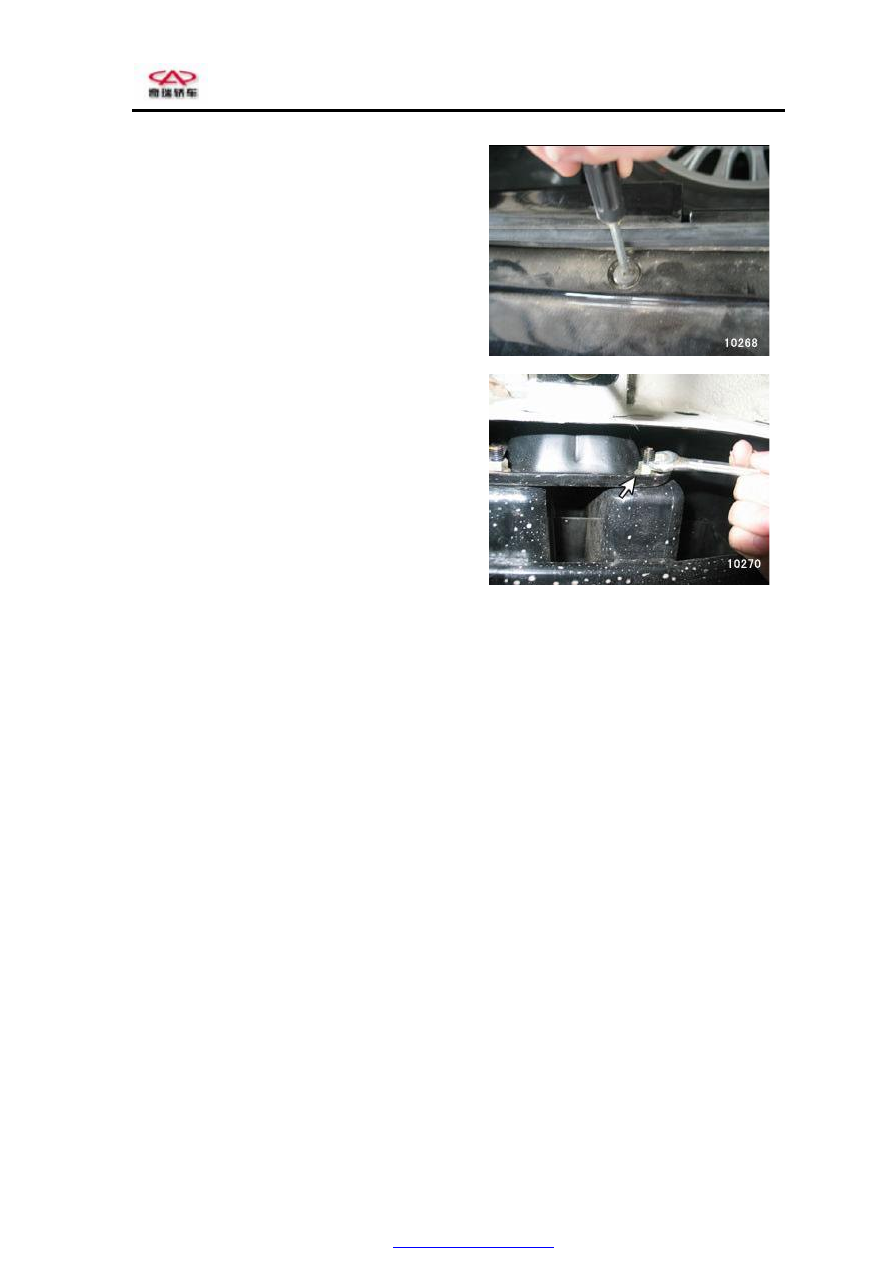

10.

Unscrew  all  clip  screws,  either  upper  or

lower, and remove the clips.





11.  Remove  the  rear  bumper  and  etc.  Assemble

in the reverse order of disassembly.

Disassembly of Rear Bumper Inner Bar

l.  Remove the rear bumper exterior cap and etc.

2.

Unscrew  the  eight  fixing  bolts,  and  remove

the inner bar.





Assemble in the reverse order of disassembly.

Assembling requirements:  The tightening torque  of bumper support bolts shall be 9±l.2 N·m. and the

tightening torque of bumper support shall be 82±8 N·m, and the torque of tightening nut of rear bumper

shall  be  25±2.5  N·m.  The  fit  clearance  between  the  panel  of  bumper  and  the  circumferential  of  body

shall be uniform, secure and reliable.

III. Disassembly of Rear Tow Hook

Unscrew the three fixing bolts on the hook, and remove the hook.





PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

72

Chapter Ten Chassis and Body Dimension

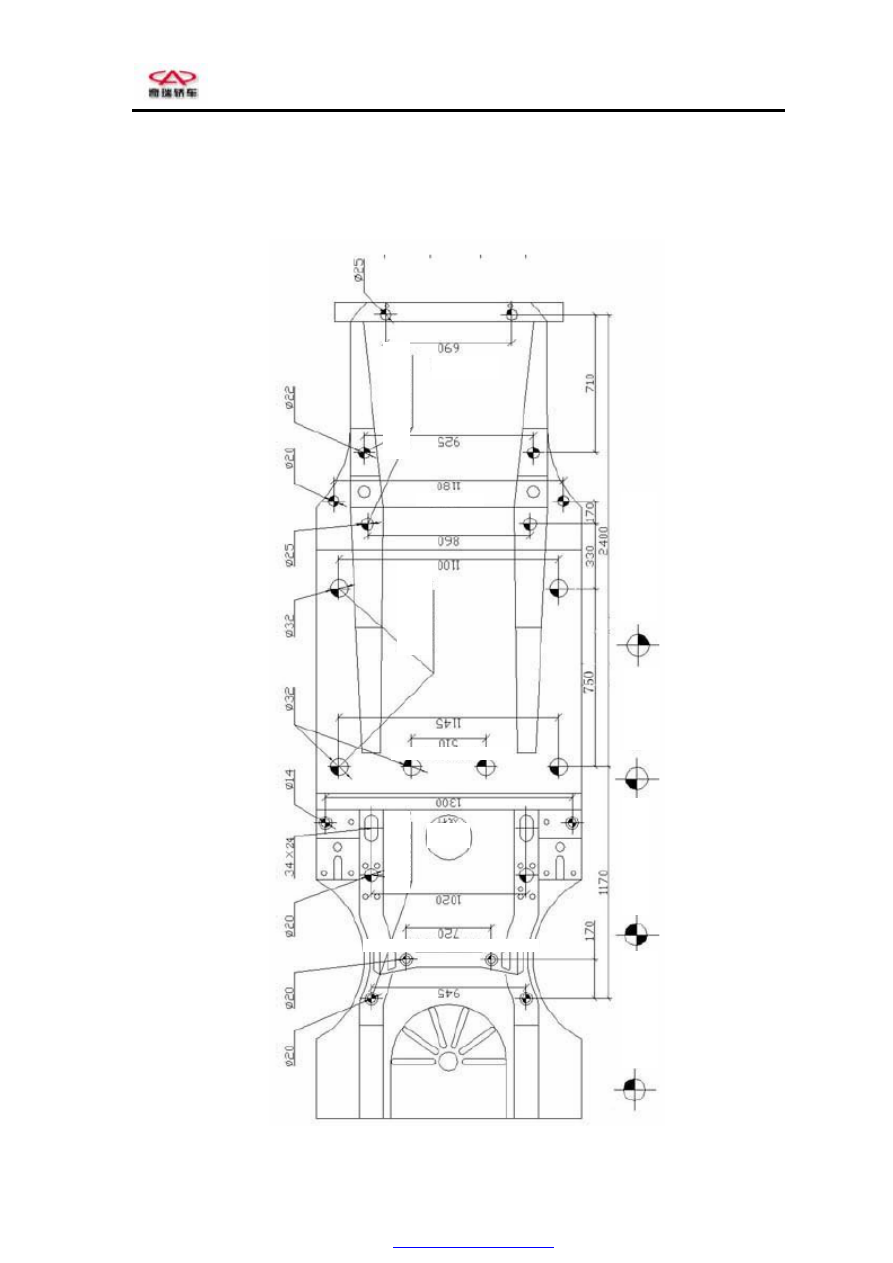

Dimension of Side Member

Unit: mm

S

in

g

le

 r

ec

ip

ro

ca

ti

ng



le

v

er

 l

o

ca

ti

n

g

 h

o

le



D

oub

le

 r

ec

ip

ro

ca

ti

n

g

le

v

er

s

lo

ca

ti

n

g

 h

o

le





C

la

m

p



lo

ca

ti

n

g

 h

o

le



L

o

w

er



m

ai

n



w

el

d

in

g

lo

ca

ti

n

g

 h

o

le



E

ng

in

e

co

m

p

ar

tm

en

t

lo

ca

ti

n

g

 h

o

le



F

ro

n

t

so

le

p

la

te



lo

ca

ti

n

g

 h

o

le



R

ear

 s

o

le

p

la

te

lo

ca

ti

n

g

 h

o

le





(Single rod) 2 stations or more

Double
bars

(Single rod) 1 station

Single rod



Double rods

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

73

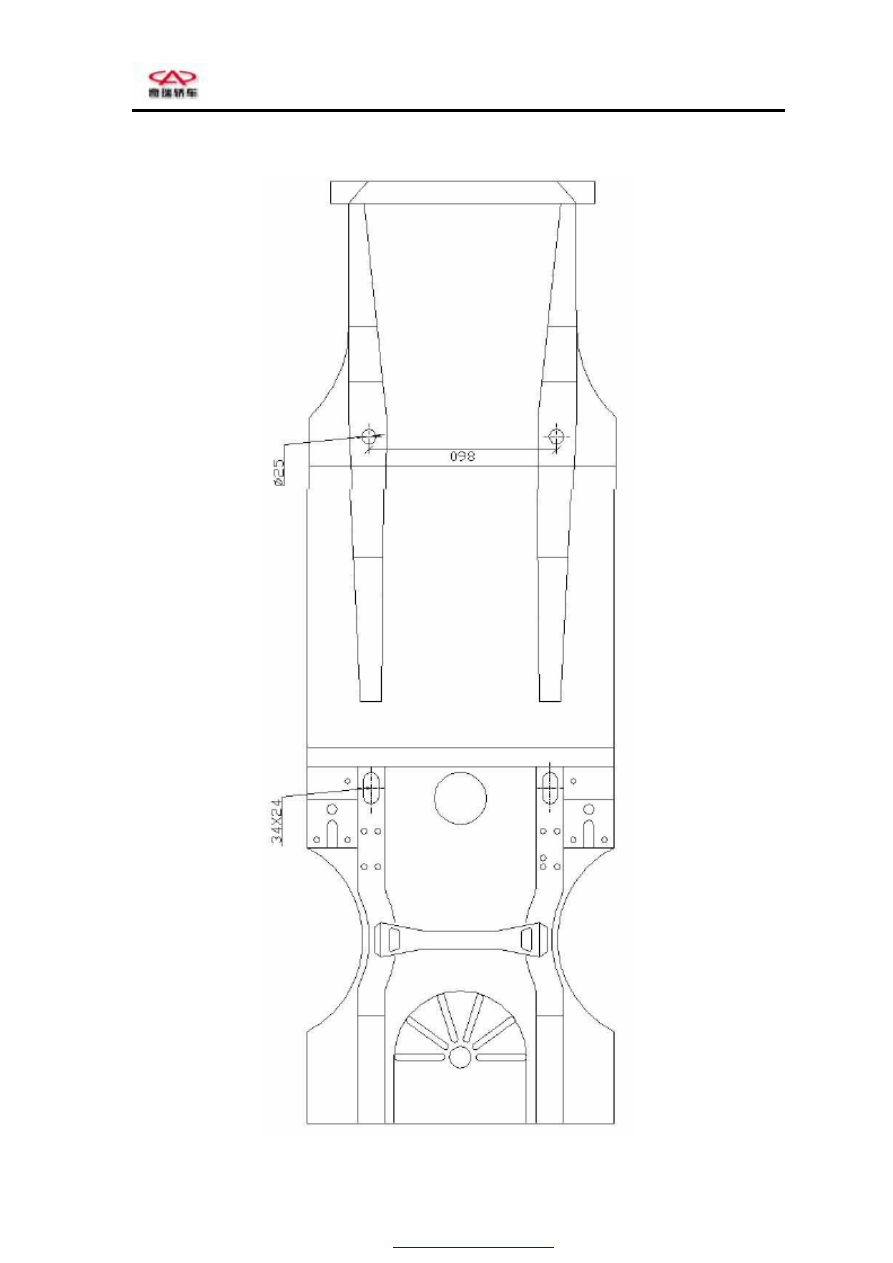

Hole Distance of Side Member
