Chery B11 Service Manual



Air Conditioner-63



Step 6 Loosen the fixing bolts for the glove box support and blower.

Step  7  Remove  the  peach  plate  from  the  outside  of  audio  panel.  (See  Disassembly  of  Instrument

Console)

Step 8 Loosen the four fixing bolts on the audio system: (See Disassembly of Instrument Console)

Step 9 Unscrew the four fixing bolts on the support of glove box. (See Disassembly of Instrument

Console)

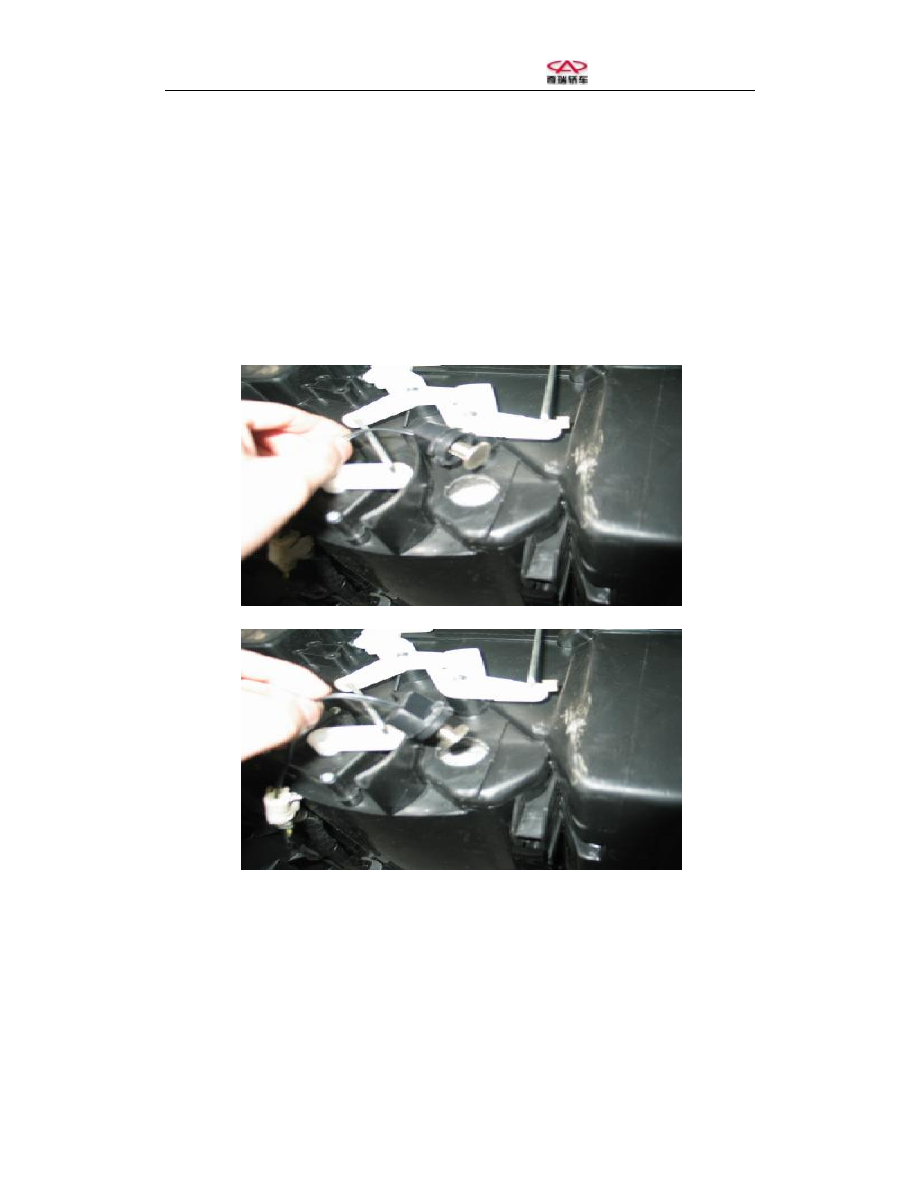

Step  10  Loosen  the  harness  plugs  of  heater  radiator  temperature  sensor,  and  screw  out  the  water

temperature sensor.





























Install the heater radiator temperature sensor

Install the heater radiator temperature sensor in the reverse order of removal.







Chery B11 Service Manual



Air Conditioner-64

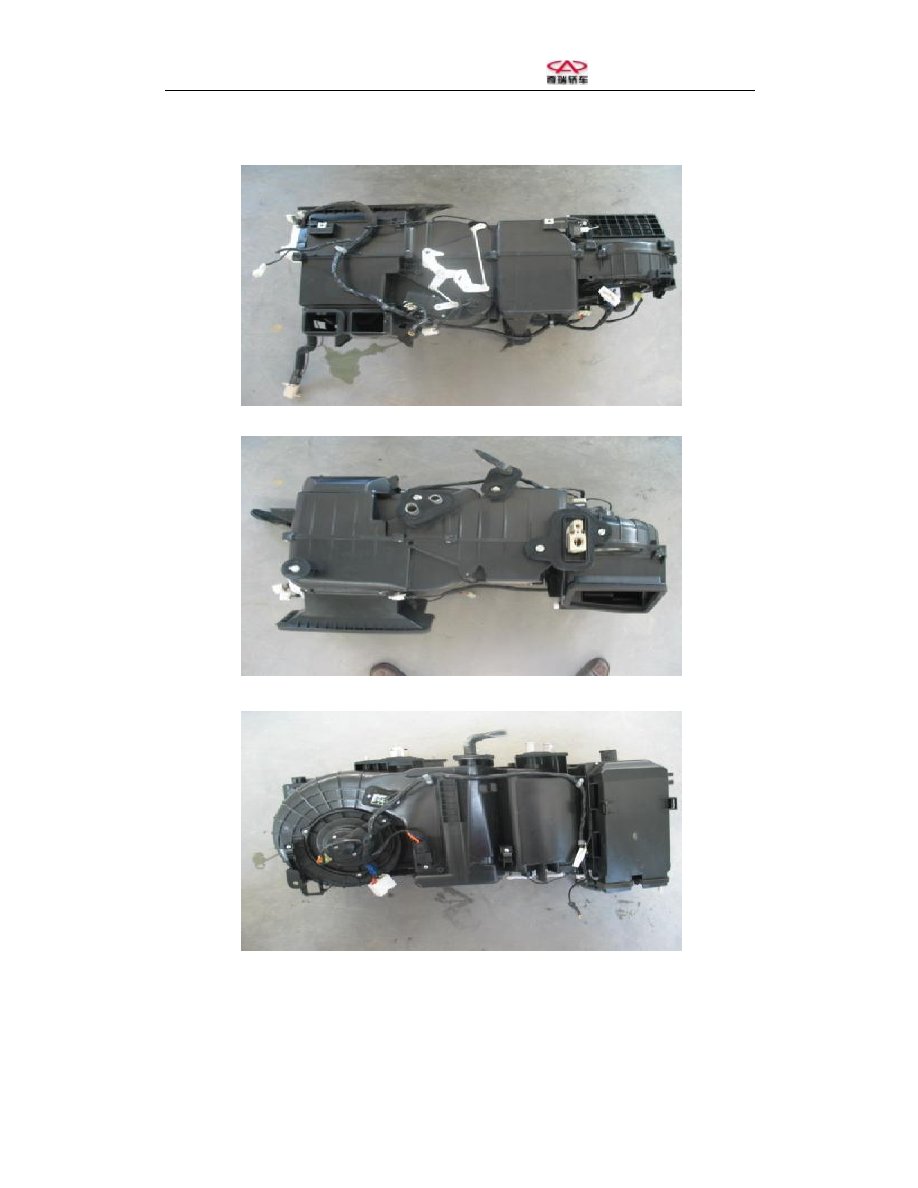

Section 34 A/C Case Assy.































































Chery B11 Service Manual



Air Conditioner-65







Replace the A/C cleaner

Remove the A/C cleaner

Tools required:

Cross screwdriver and straight screwdriver

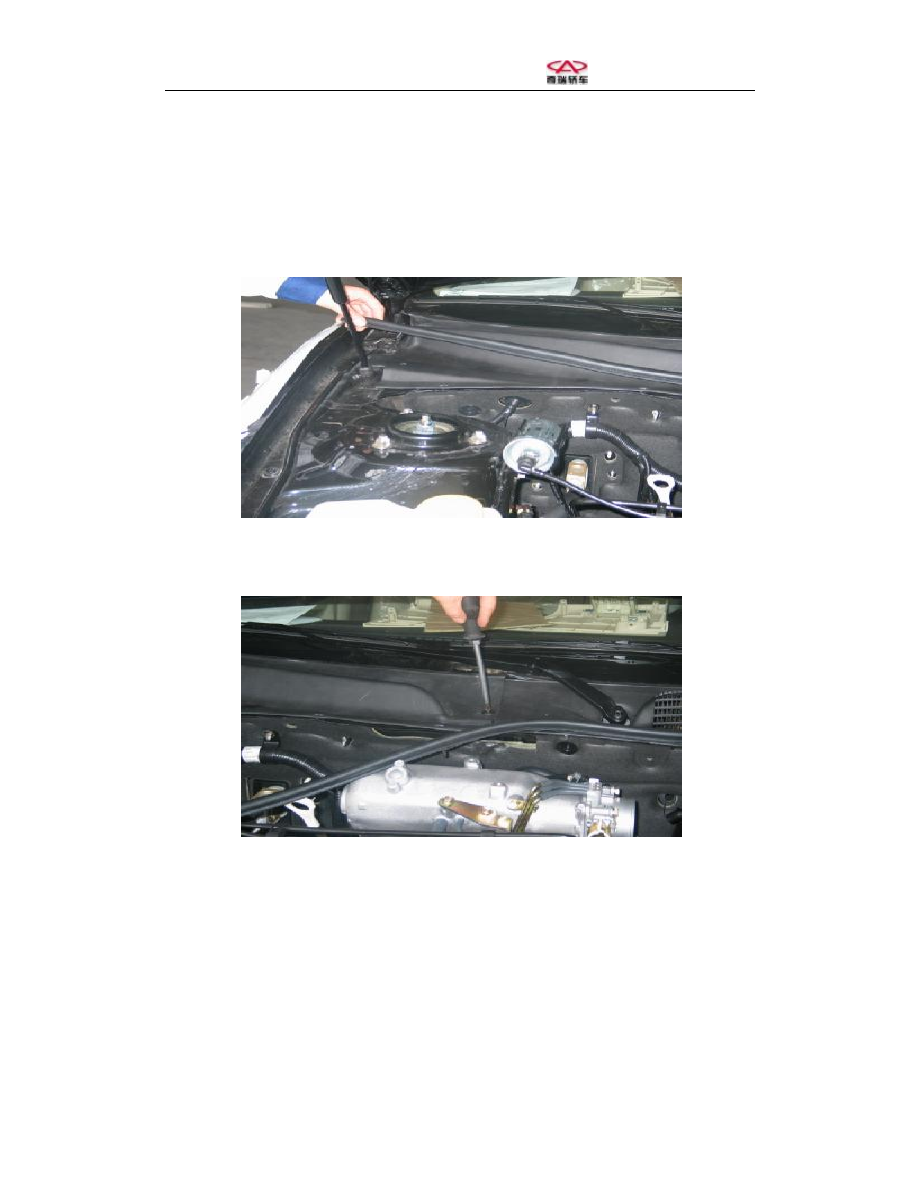

1.  Gently pull out the sealing strip upwards.



















2.  Loosen the plastic bolts on the trim panel.



































Chery B11 Service Manual



Air Conditioner-66

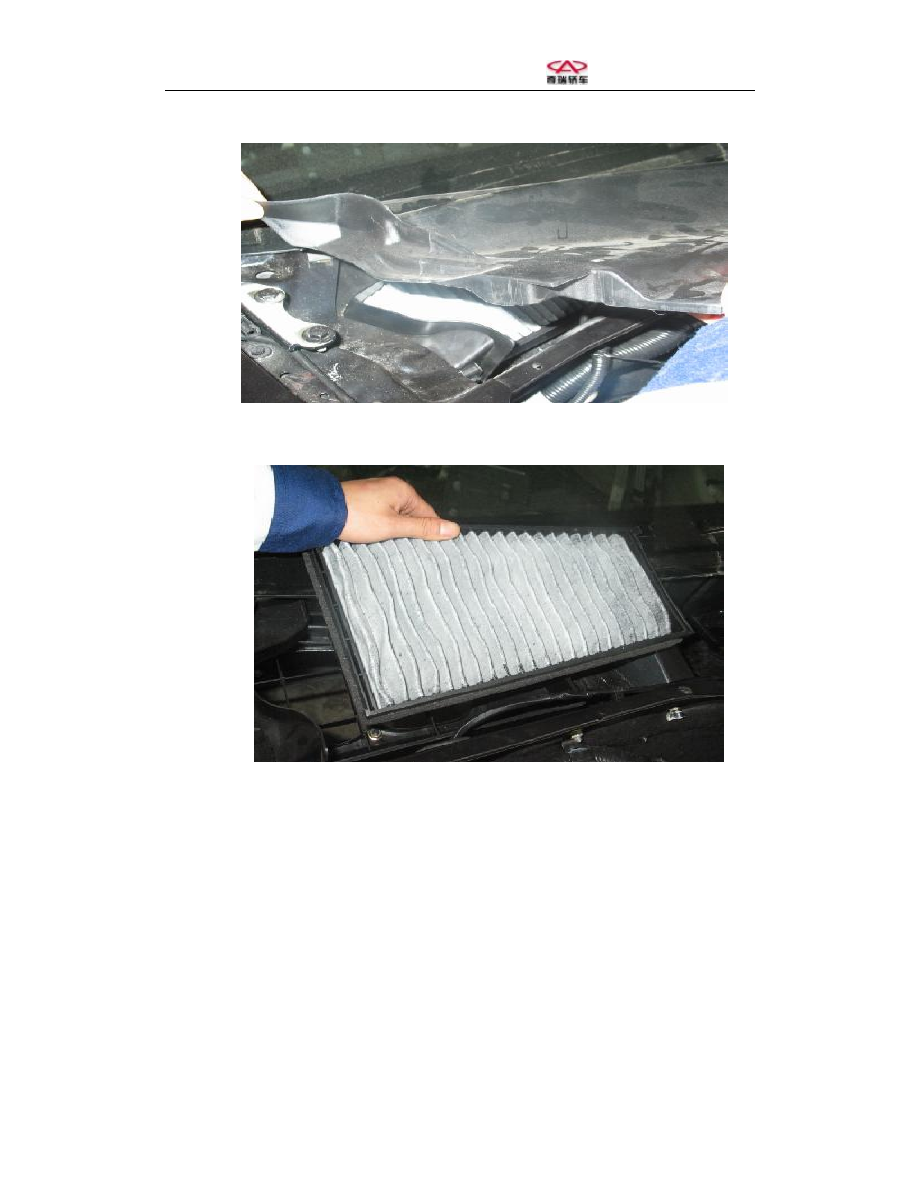

3.  Remove the trim panel outwards.



















4.  Take out the A/C cleaner core upwards.























Install the A/C cleaner

Install the A/C cleaner in the reverse order of removal.
