Chery B11 Service Manual



Air Conditioner-55





Section 26 Air Mix Damper Motor

Remove the air mix damper motor

Step 1 Remove the right storage box assy. (See Disassembly of Water Temperature Sensor)

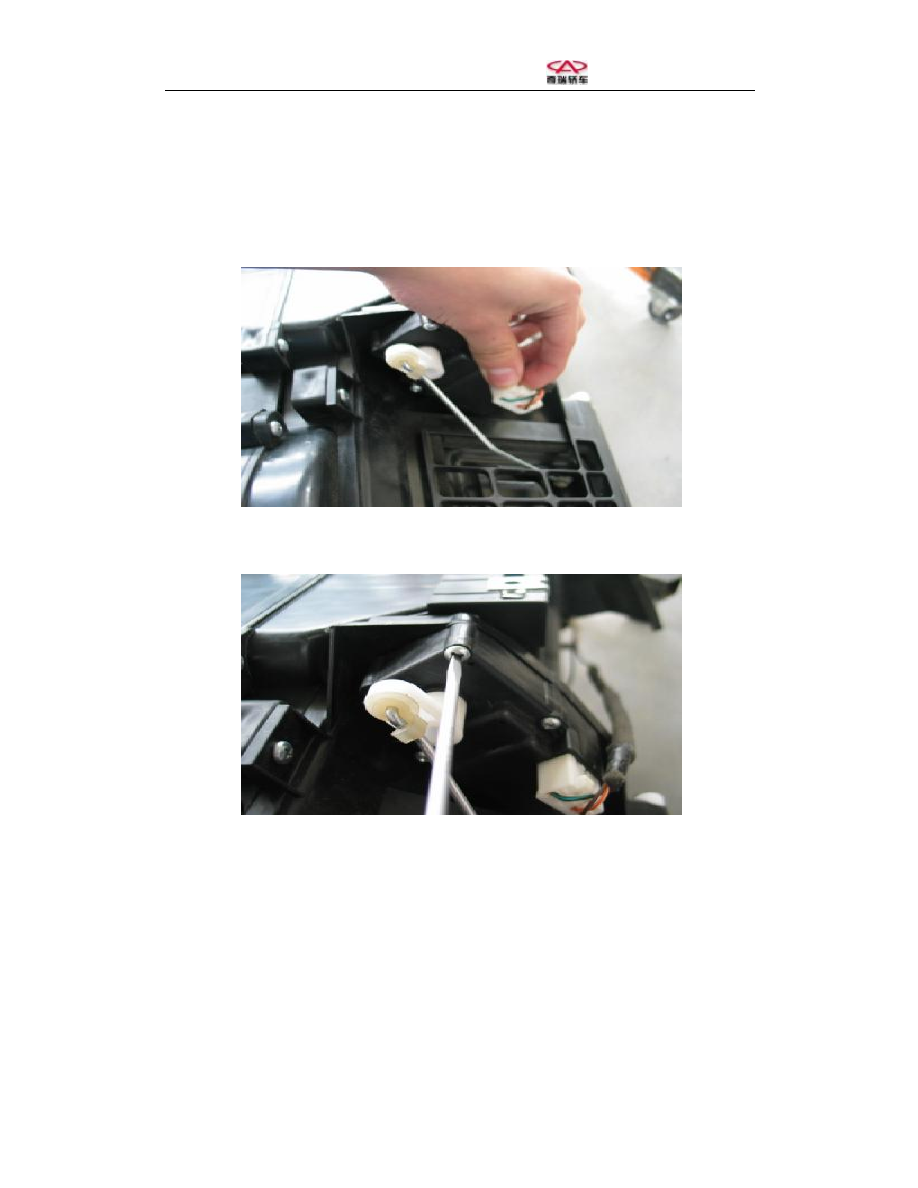

Step 2 Loosen the harness plug on the air mix damper, and remove the connecting rod.

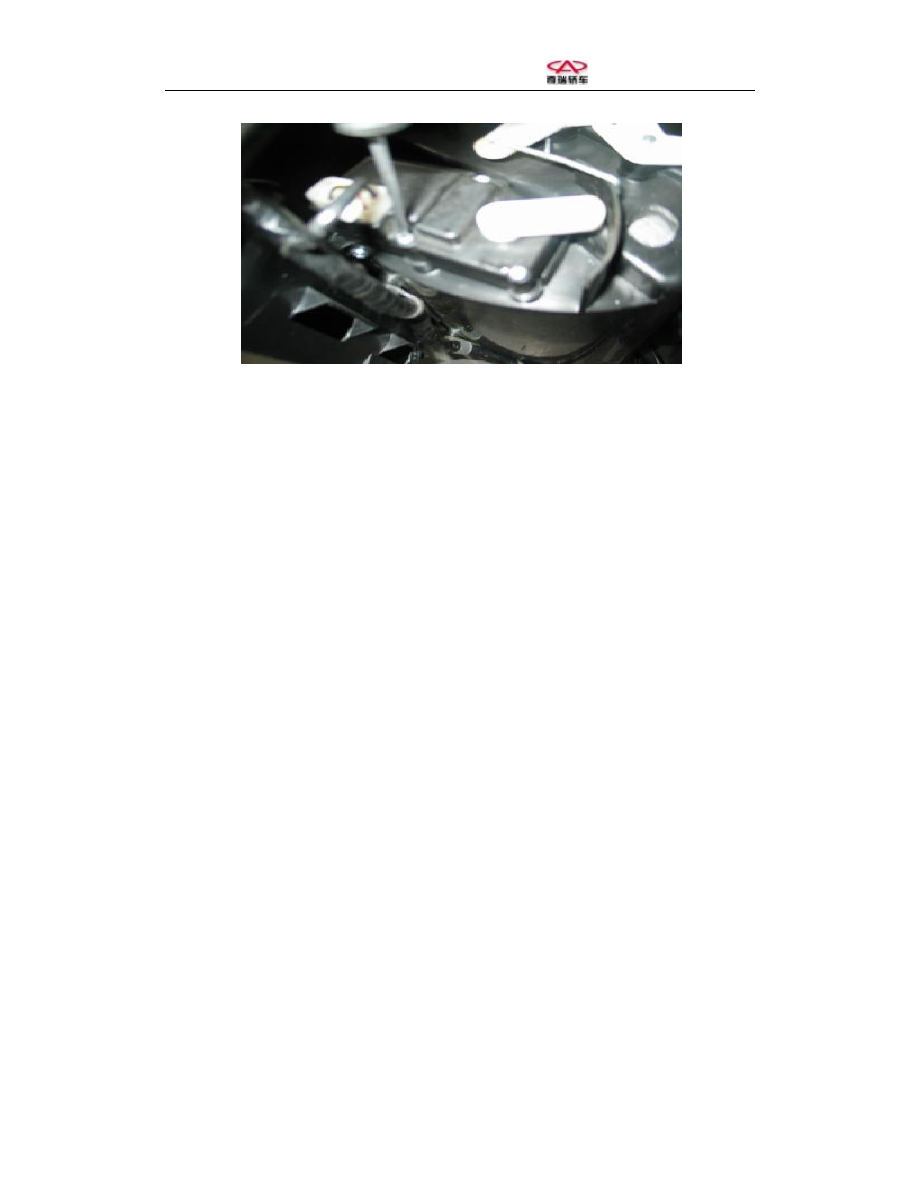

Step 3 Loosen the three fixing bolts on the air mix damper, and detach the motor.

















































Chery B11 Service Manual



Air Conditioner-56



















Install the air mix damper motor

Install the air mix damper in the reverse order of removal.











Chery B11 Service Manual



Air Conditioner-57



Section 27 Inside/Outside Recirculating Damper Motors

Remove the inside/outside recirculating damper motor

Step 1 Remove the right storage box assy.

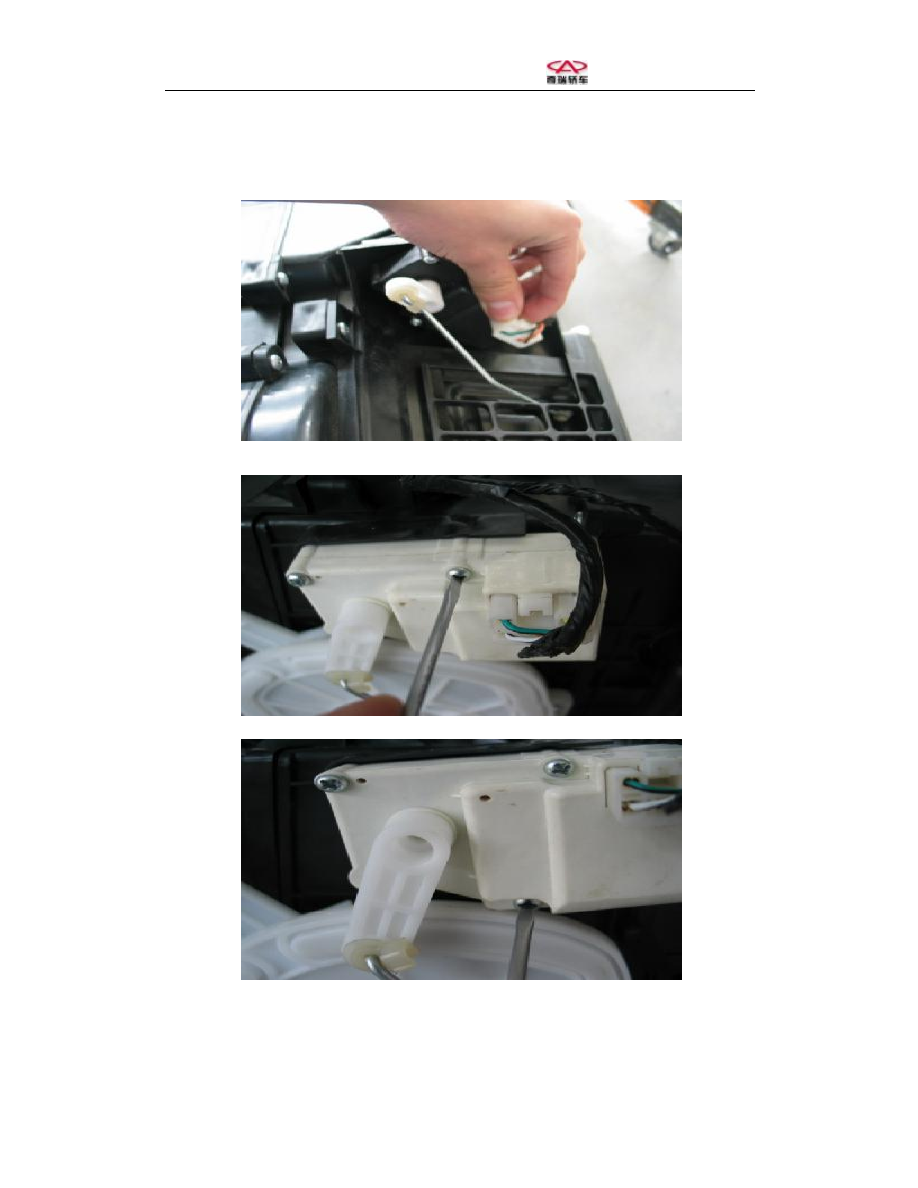

Step 2 Loosen the harness plug on the motor, and remove the connecting rod.





















Step 3 Loosen the three bolts on the motor, and detach the motor.





















Install the inside/outside recirculating damper motor

Install the air mix damper in the reverse order of removal.

Mode Damper Motor

Remove the mode control motor

Step  1  Remove  the  bolts  on  the  lower  pedal  of  left  instrument  console.  (See  Disassembly  of

Instrument Console)



Step 2 Loosen the two fixing bolts. (See Disassembly of Instrument Console)

Step 3 Forcefully pull out the trim panel outwards, and take care its position. (See Disassembly of







Chery B11 Service Manual



Air Conditioner-58





Instrument Console)

Step 4 Loosen the engine lock control cable. (See Disassembly of Instrument Console)

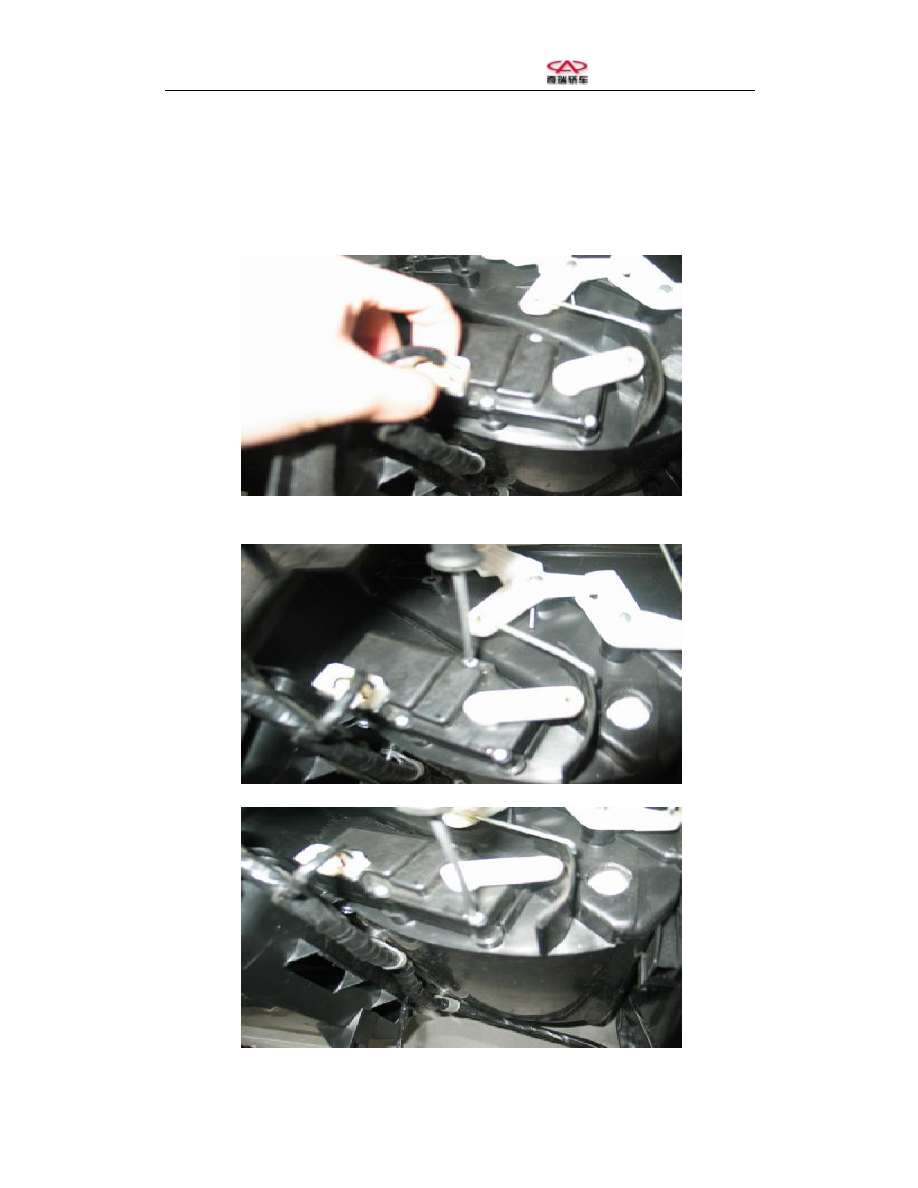

Step 5 Loosen the harness plug on the motor, and remove the connecting rod.



















Step 6 Loosen the three fixing bolts on the wind direction motor, and remove the motor.





































Install the mode control motor

Install the mode control motor in the reverse order of removal.
