Chery B11 Service Manual



Air Conditioner-67

Section 35 Automatic A/C System

The  air  condition  for  this  vehicle  has  functions  of  heating  and  refrigeration,  which  applies  a

control system of variable displacement compressor and expansion valve.

The AC refrigeration system works only under following conditions:

-

Engine is running

-

Ambient temperature is higher than –1 ℃℃

-

The blower switch is at a position of 1 to 4

When the refrigeration system is working, it  can  not  only  decrease  the  compartment temperature

and  air  humidity,  but  also  make  passengers  more  comfortable  if  the  outside  air  humidity  is  very

high. Furthermore, it can prevent the fogging of windshield.

To  achieve  the  best  refrigeration  effect,  all  the  windows  should  be  closed  when  the  refrigeration

system is working.

Description

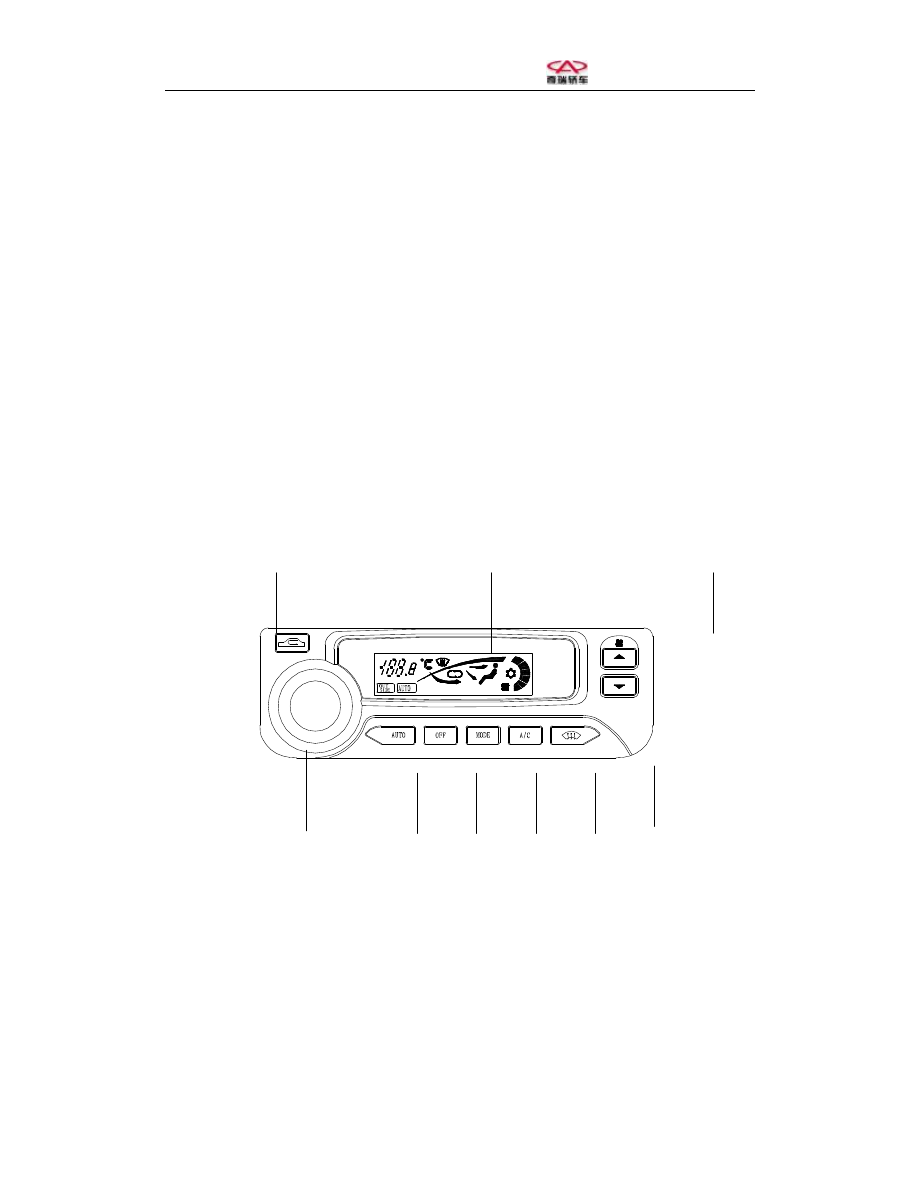

█  The following figure shows the control panel of A/C system.





























Controls of A/C system

Push button 1: cycle switch

2: A/C display Panel

Push button 3-fan control

The fan has six speeds.

The blower should be placed at lower position when the vehicle is driving under low speed.

1

2

3

5

4

6

7

8

9





Chery B11 Service Manual



Air Conditioner-68

Knob 4-temperature control

Clockwise-hot

Anticlockwise-cold

The knob can adjust  the  air temperature  steplessly. The refrigerant will be increased after turning
the switch anticlockwise when the refrigeration system is working.

Push button 5: Auto mode

Push button 6: A/C off

Push button 7: air flow mode

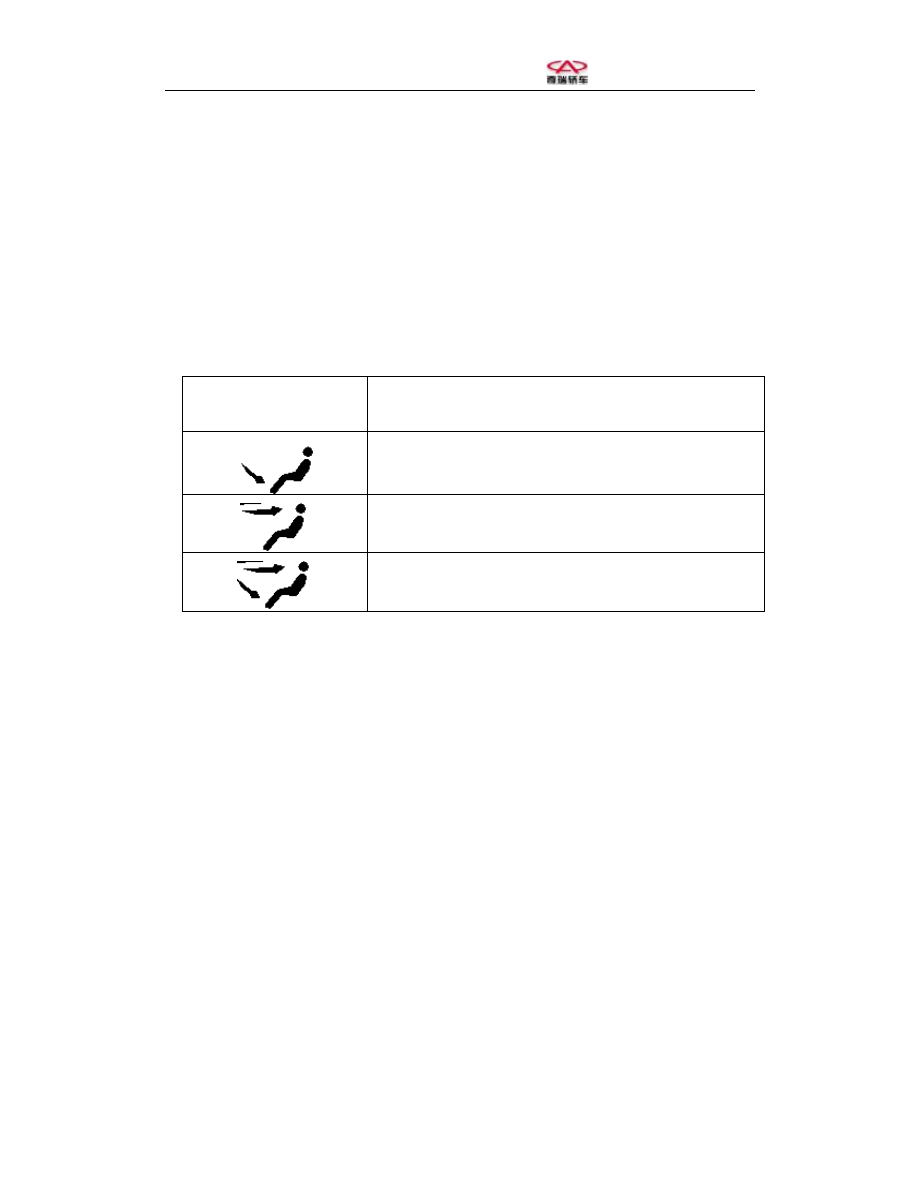

The air flow mode is changed every time after this button is pressed:



Symbol

Air flow mode



Air flow to feet



Air flow to face



Air flow to feet and face



Push button 8-AC switch

Press  “AC”  button  to  start  the  operation  of  refrigeration  system.  There  is  an  indicator  on  each
button.

Push button 9-Defogging and defrosting switch

█

The  switch  is  used  for  the  defogging  of  windshield.  Press  the  switch  9  and  change  the  air
intake mode to outside re-circulation mode, the defogging will also function.

Economical Operation of A/C System

The  AC  compressor  has  to  use  the  engine  power  for  refrigeration,  thus  increase  the  fuel

consumption. In order to reduce the AC system operation time, pay attention to the followings:

█

The  inside  of  vehicle  compartment  is  very  hot  due  to  sun  shining,  we  suggest  to  open  the
windows or doors for the flowing of hot air.

█  Do not turn on the AC system during driving when the windows are open.

Clarification

█

The air inlet in front  of  windshield shall  not be blocked by ice, snow or leaves to ensure the











Chery B11 Service Manual



Air Conditioner-69

normal operation of heating and ventilation system.

█  The heating performance is determined by the engine coolant temperature. Therefore, only if

the engine is warming up, can the heating system functions normally.

█  The dirty air in the compartment escapes from the side lining in luggage compartment. So be

careful not to block the air ventilation hole when loading luggage.

█  All the control components can be set on any positions except knob A and key D.

█  In high temperature and high humidity, the water may drop from the evaporator because the

water  in  air  is  condensing  on  the  evaporator,  and  maybe  lots  of  water  can  be  found  on  the
floor, which is normal but not leaking.

█  In  order  not  to  be  covered  by  fog,  the  blower  should  be  placed  at  a  lower  position  when

driving at low speed (knob A).

Statements on the A/C System

█

In the case of high outside air temperature and air humidity, it is possible that the condensed
water  may  drop  off  from  the  evaporator  and  they  will  generate  a  pool  of  water  under  the
vehicle. This is a normal phenomenon rather than leakage.

█  It is recommended not to let the cold air directly blow your body.























Chery B11 Service Manual



Air Conditioner-70

Section 36 Description of B11 A/C Control Panel



Key

Function

Detailed Description

Inside/outside

re-circulation

cycle

Shifting  between  inside  re-circulation

and outside re-circulation

1.

If  the  key  is  pressed  for  one  time, the  actuator  shifts

the  operation  condition  of  inside  or  outside  air

re-circulation for one time.

2.

If it is changed to inside air re-circulation, the blower

voltage  is  lowered  for  1V  (which  is  run  within

4.9~10V). if changed to outside air re-circulation, the

voltage return to its original status.

3.

The key does not affect AUTO mode.

Temperature

adjusting

1.

Adjust the set temperature, which

is stepless.

2.

The temperature is adjusted every

0.5

  (increase  0.5

  if  turn

℃

℃

clockwise for one  grade, decrease

0.5

  if turn  anticlockwise  for  1

℃

grade).

3.

If  the  rotary  button  is  pressed,

outside  temperature  will  display

for  3s,  and  it  return  to  set

temperature if press it again.

1.

Under AUTO mode, adjust the set temperature of the

system.  under  MANUAL  mode,  the  temperature  set

value lead to the air mix damper directly.

2.

The key does not affect AUTO mode.

3.

During  the  period  (3s)  of  displaying  outside

temperature,  the  rotation  of  rotary  button  will  not

change the set temperature.

4.

The range  of set temperature is 18~32

,  it  displays

℃

LO if lower than 18

, and HI if higher than 32

.

℃

℃



AUTO

Shift to operation mode AUTO

1.

The  system  will  adjust  the  air  flow  rate  of  blower,

position  of  air  mix  damper,  AC  status  and

inside/outside  air  switch  according  to  change  of  the

set

temperature,

outside

temperature,

and

compartment temperature.

2.

The  default  status  of  airflow  mode  is  airflow  to  feet

and  face  (FD  mode),  which  can  be  changed  by

MODE  key.  And  AUTO  key  functions  separately

from MODE key.

3.

Defrosting key is related to wiper, i.e., the AC system

will  be  in  defrosting  mode  automatically  if  wiper  is

started (while air flow rate etc. is not changed).

4.

The  working  of  compressor  is  determined  by  the  set

temperature  (if  set  temperature  is  higher  than  28

,

℃

the compressor will not work).

5.

The  system will  shift to  inside  re-circulation  mode  if
