(737mmHg),  and  then  vacuumize  15  min  again  so  as  to  remove  the  air  entering  into  the

system together with the oils. In this case, the refrigeration oils are in the high-pressure side,

and the oils will return back to the compressor after the operation of the system.

Refrigeration oil charge

Specified  quantity:  SP10  model,  150ml.  It  is  unnecessary  to  charge  the  refrigeration  oil  into  the

newly-mounted A/C system, and it is required to complement some refrigeration oils only when a

certain part is needed to repair or when the vehicle is driven a specified mileage. The quantity of

implementing oil required when replacing parts is as follows:

Evaporator and condenser: 30ml. Drier: 20ml. and pipe: 10ml.







Chery B11 Service Manual



Air Conditioner-24

Section 14 Leak Check of Refrigeration System

Three effective methods can be used to check the air tightness of refrigeration system: check with

electronic leak detector, soap solution and halogen leak detector.

(I)



Check with Electronic Leak Detector

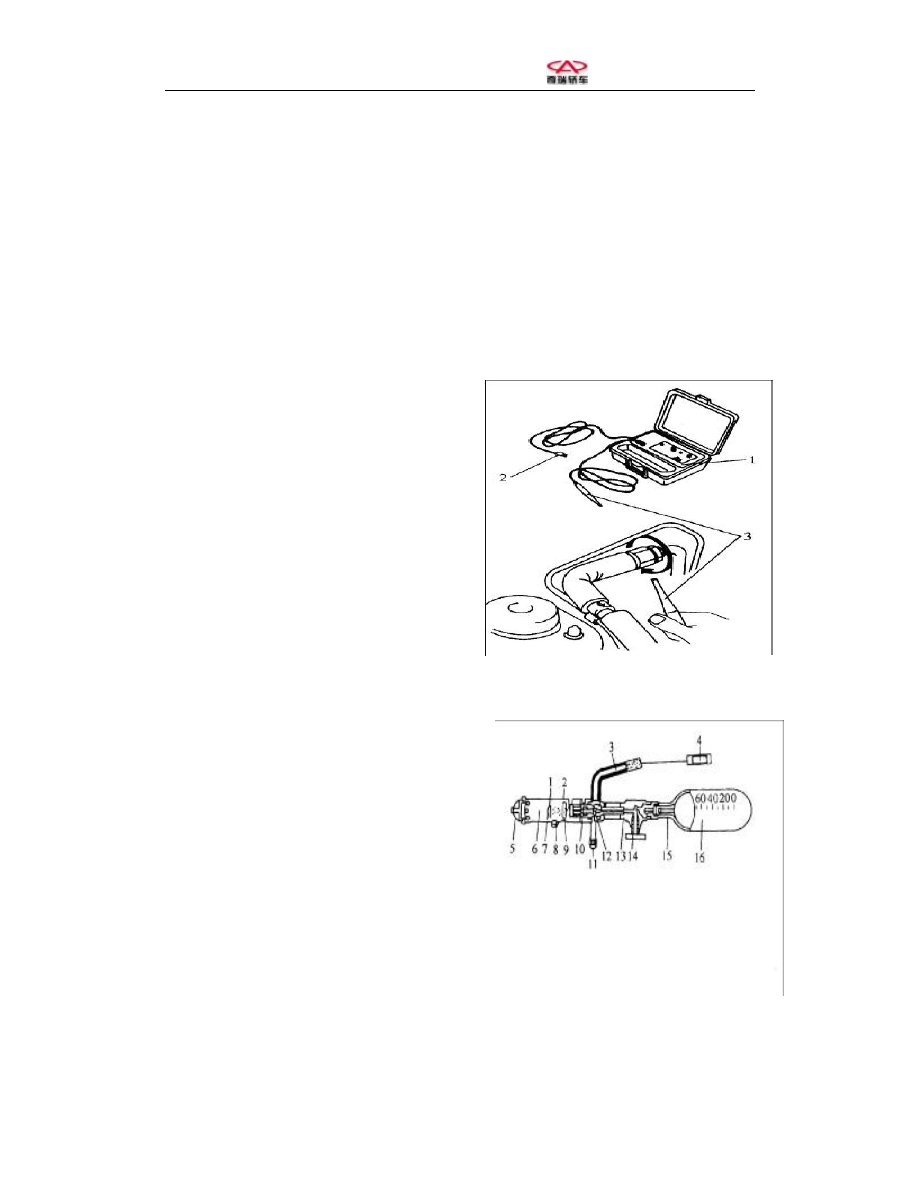

As shown in the figure, connect the power supply connector 2 of electronic leak  detector 1 to the

power supply, and move probe 3 slowly (30 mm/s), which should be placed 3 mm away from the

check point. And if any alarming sound is emitted, it means there is a leak phenomenon occurred

at that place. If the leakage occurs at the joints of refrigeration pipes, the relevant O-rings shall be

replaced.

(II) Check with Soap Solution

Apply  the  soap  solution  to  the  possible  leak

position.

Observe whether air  bubbles  appear. If there are air

bubbles, it indicates a leaking accident occurs.

Check with Electronic Leak Detector.



(III) Check with Halogen Leak Detector

As  shown  in  the  right  figure,  the  halogen  leak

detector is in principle a propane blowtorch.

The inspection procedure is described below:

(1)  Check  the  liquid  propane  capacity  in  the

reservoir.

(2)  Tighten  the  propane  reservoir  16  to  the  leak

detector.

(3)  Insert  a  lighting  match  into  lighting  device  9,

and then slowly turn the adjusting handle 14 in

the  counterclockwise  direction  till  the  torch  is

lit.



1-Electronic  leak detector.  2-Power supply connector.

3-Probe

Check with Halogen Leak Detector

1-Upper  limit  of  flame.  2-Lower  limit  of  flame.  3-Suck
pipe.  4-Rough  filter.  5-Cover.  6-Combustion  chamber.
7-Flame  ring.  8-Screw for flame ring. 9-Lighting device.
10-Spraying  hole.  11-Base.  12-Nozzle.  13-Valve  body.
14-Adjusting  handle.  15-Reservior  nozzle.  16-Propane
reservoir







Chery B11 Service Manual



Air Conditioner-25

(4)

Adjust  the  flame  to  smallest.  The  smaller  the  flame,  the  more  sensitive  to  the  leak  of

refrigerant.

(5)    Move suck pipe 3 to the possible leak position.

(6)

Observe the change of flame color. The flame has no color if there is no leakage. The flame

is tint green if there is very small leakage or be blue if there is relatively big leakage, and it

will become purple if there is too much leakage.









Chery B11 Service Manual



Air Conditioner-26

Section 15 Driven Belt Check

Check the driven belt tension

1



Check the installation of the driven belt

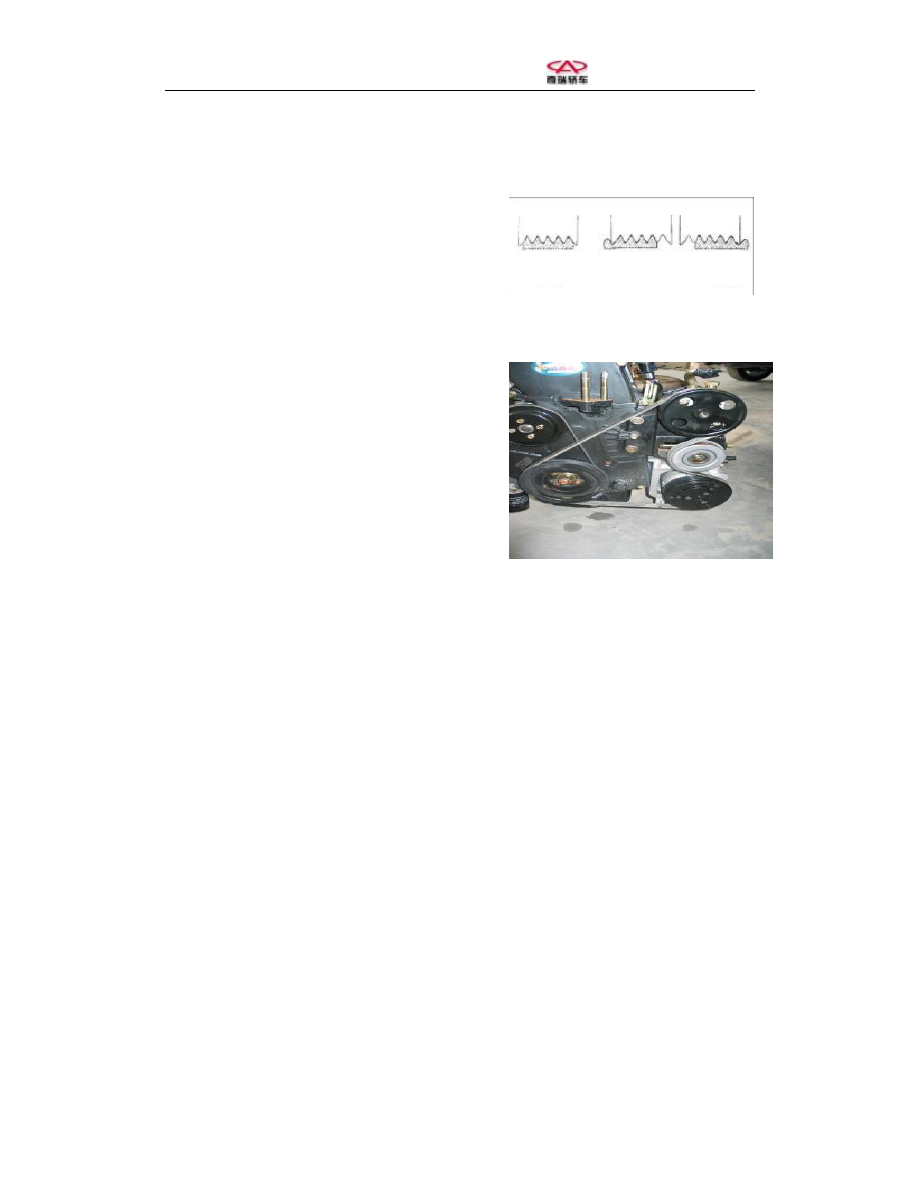

Check  whether  the  belt  is  correctly  engaged  with  its

pulley, shown in the figure.



2



Check the tension of the belt

Tension of driven belt under 98N (10kg/22.0P)

Check value: 7.0 to 9.5 mm

Adjusting value:

New belt: 6.0~7.0mm

Old belt: 8.0~9.0mm

●  “New  belt”  means  a  belt  that  is  used  less  than  5

min on the engine operating.

●  “Old belt” means a belt that is used no less than 5

min on the engine operating.

●  After the installation  of  driven belt, check if it is

installed correctly as described above.



















Right

Wrong
