1 Disassembling Notice



Disassembling of timing belt

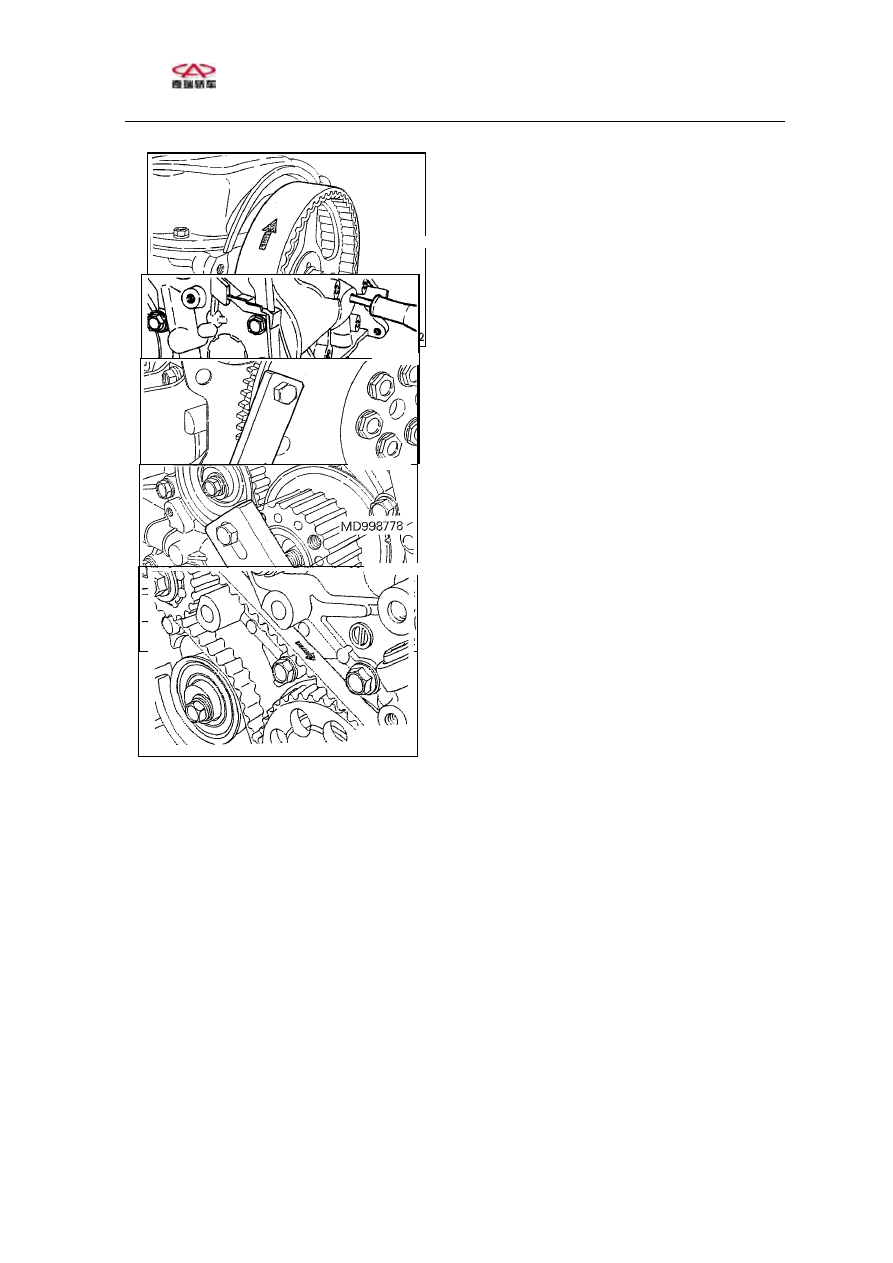

Remember  the  rotation  direction  of
belt in order to avoid any error when
reassembling.

Caution:

1)If there is water or grease on the

belt, the lifecycle of belt will be
decreased

rapidly.

So,

after

disassembling, take care not to have
water or grease adhere to and pollute
the belt, the pulley, and the tensioner.
Do not clean these parts. When they are
seriously  polluted,  please  replace
them with new ones.

2)If  water  or  grease  is  found  in

these  parts,  please  check  whether
there is any leakage in the oil seal of
front cover, the oil seal of camshaft
and water pump.



Disassembling  of  oil  pump
pulley

(1)  Disassemble  the  plug  cock  on  the

cylinder side.

(2)  Insert

an

8mm-diameter

cross-ended screwdriver to fasten the
left side balance shaft.

(3)  Disassemble the screw nut of oil

pump pulley.

(4)  Disassemble the oil pump pulley.





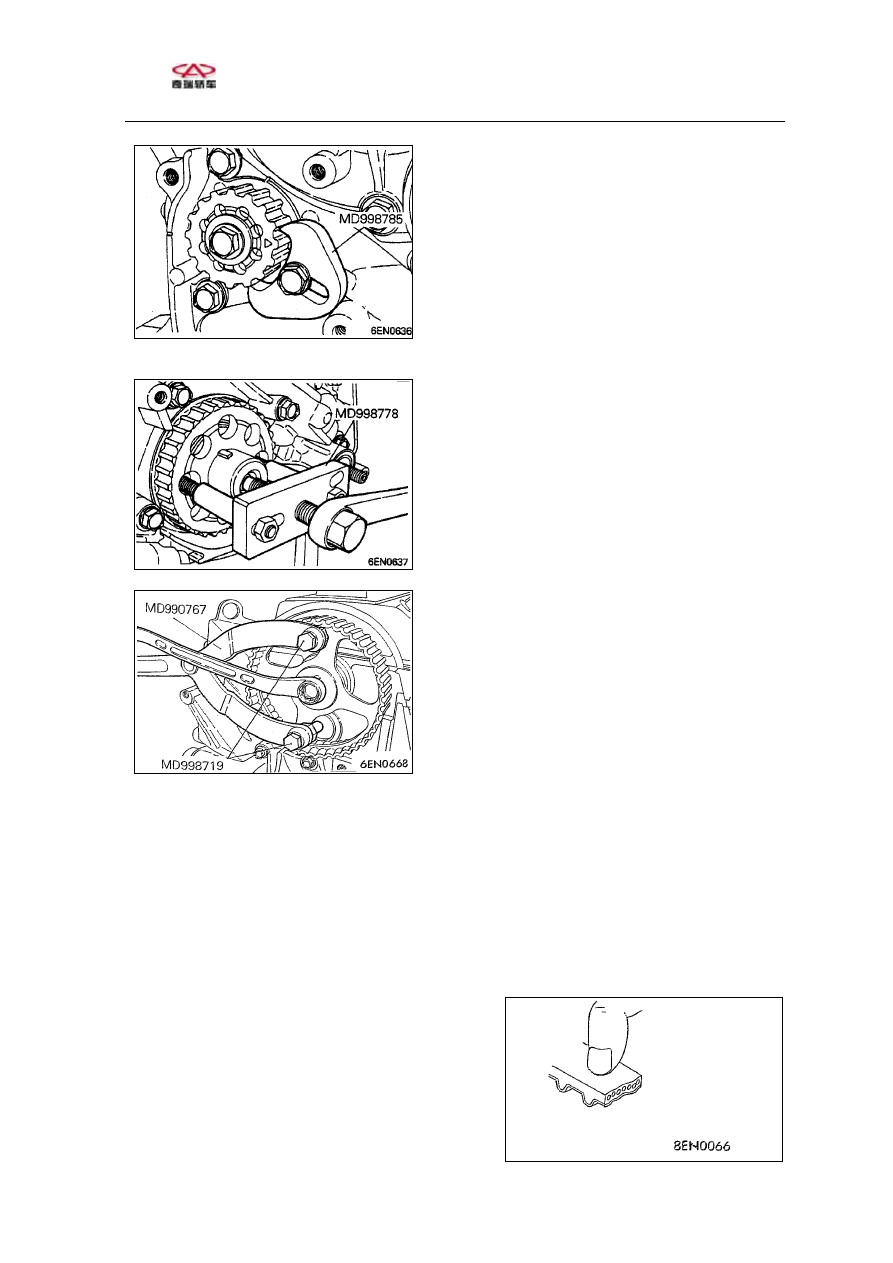

Disassembling of crankshaft screw bolt
(Disassembling of flywheel)

(1) Fix the driving board or flywheel with special

tool.

(2) Disassemble the crankshaft screw bolt. Support

the driving board or flywheel with special tool.





Disassembling of crankshaft pulley

If it is difficult to disassemble due to the reason
of adhering, please apply special tool.




Disassembling of timing belt B

(1)Remember the rotation direction of  belt

to avoid any error when reassembling.

Notice:

If  there  is  water  or  grease  on  the  belt,  the
lifecycle of belt will be decreased rapidly. So,
after disassembling, take care not to have water
or grease adhere to and pollute the belt, the pulley,
and the tensioner. Do not clean these parts. When
they are seriously polluted, please replace them
with new ones.





Maintenance Manual for Chery·Oriental Son

Engine Section







24





























































(2)If water or grease is found in these

parts, please check whether there is any

leakage in the oil seal of front cover,

the oil seal of camshaft and water pump.







  Disassembling  of  pulley  of  upper

balance shaft

(1) Apply tool as shown in the illustration

to fix the pulley of balance gear.

(2) Disassemble  the  pulley  of  upper

balance shaft.











  Disassembling of crankshaft pulley B

(1)If it is difficult to disassemble due

to the  reason of adhering, please  apply

special tool.

















  Disassembling  of  camshaft  pulley

screw bolts

(1) Fix  the camshaft timing  pulley with

special tool.

(2) Disassemble  the  screw  bolts  of

camshaft pulley.

















Maintenance Manual for Chery·Oriental Son

Engine Section







25

















































































2 Check

  Timing belt

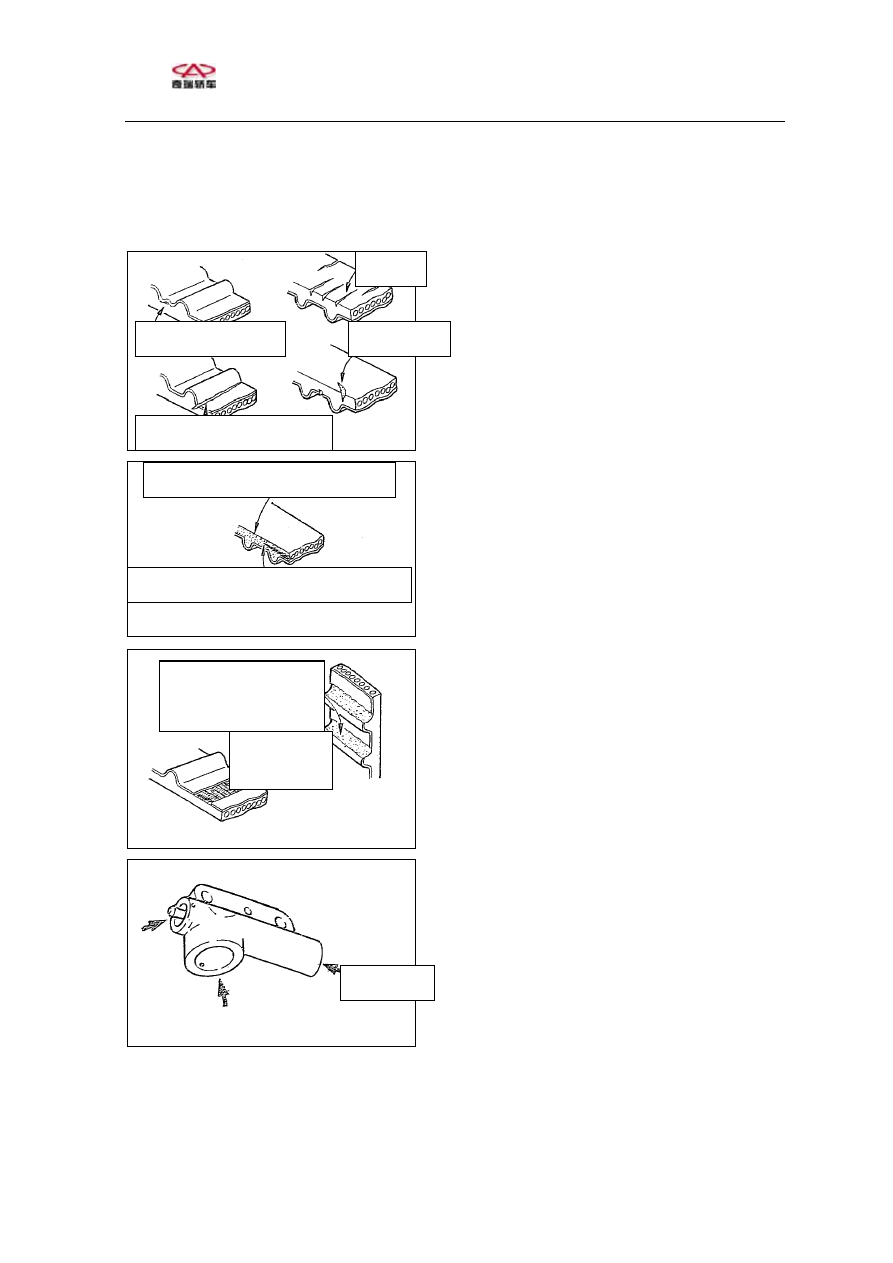

Check every part of the belt carefully, if there

is any damage as the following, please replace

with new one.

(1) The  back  rubber  is  aging  and  glistening.

There is no crack when fingernail scratches

it and there is no flexibility.



(2) There is crack in the back rubber.

(3) There is crack and stripping in the canvas.

(4) There is crack at the bottom of pulley.

(5) There is crack in the side of pulley.

(6) Abnormal abrasion in the side of pulley. When

the side of belt is as smooth as surface of

one cut by sharp knife, it is normal.

(7) Abnormal abrasion in the part of pulley.

(8) Teeth off.

  Automatic tensioner

(1) Check the leakage of automatic tensioner.

Replace with a new one when necessary.

(2) Check if there is any abrasion or damage at

the end of the rod. Replace with a new one

when necessary.







crack

canvas stripping

side crack

pulley bottom crack

belt corner turning round

abnormal abrasion(belt core reveal)

Canvas

abrasion,

rubber reveal

pulley fall

off

plug cock



Maintenance Manual for Chery·Oriental Son

Engine Section







26































































































12mm

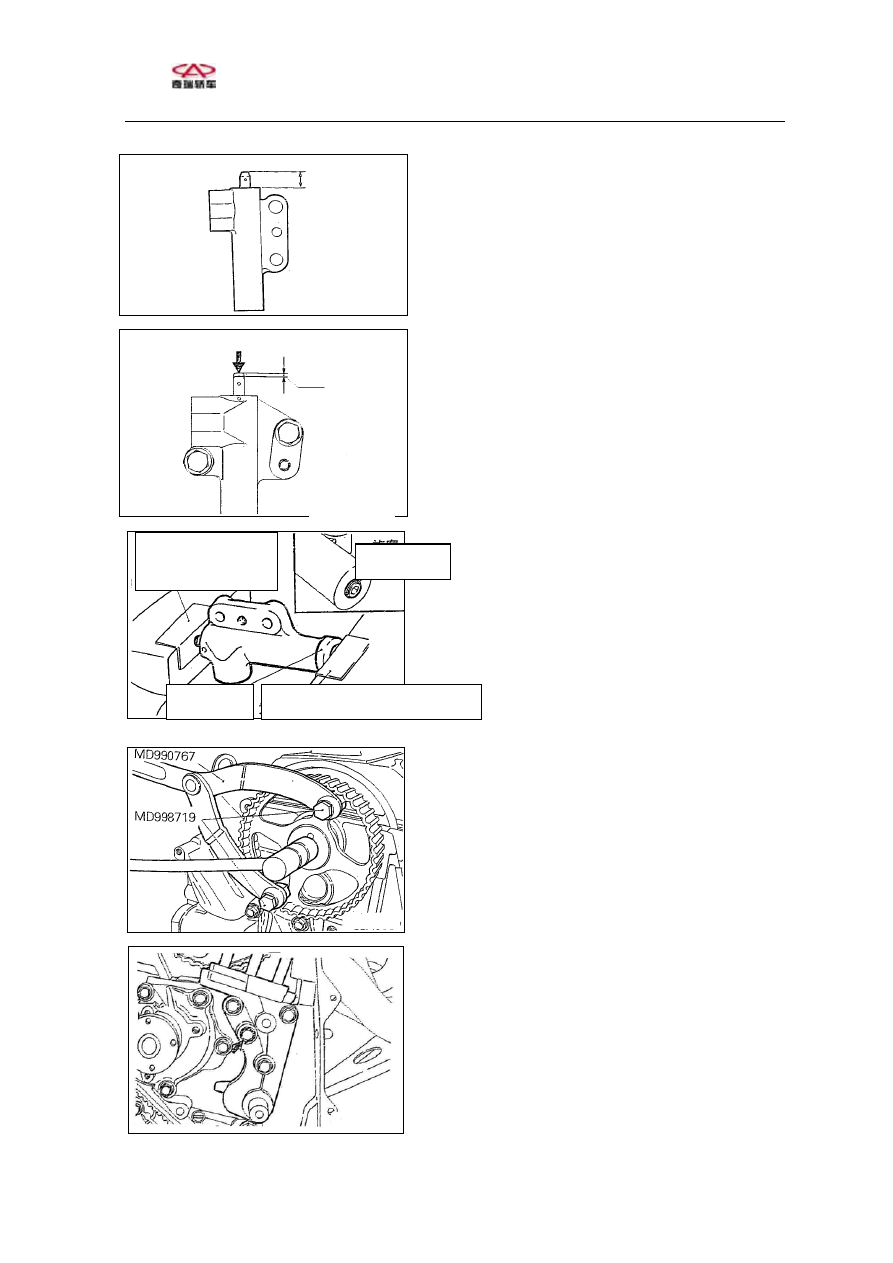

(3) Measure the stretch of the rod. If it is

not conformed to the standard, replace the

automatic tensioner with a new one.

Standard value: 12mm







98～196N

(4) Press down the rod with a power of 98～

196N and measure the rod displacement.

rod
displacemen

(5) If the rod displacement is 1mm larger than

the value measured  in the (3)item, the

automatic tensioner should be replaced.

Standard value: ≤1mm





brass

or

aluminum

vise

(6) Fasten the automatic tensioner with vises

which has soft opening.

Caution:

·As there is screw bolt stretching out

at the bottom of automatic tensioner,

a plain pad should be inserted between

the vises and screw bolt to avoid their

direct contact.

plug cock

plain pad

brass  or  aluminum  vise

(7) Rotate the handle of vises to push the rod

of automatic tensioner in. If it is easy

to push in, please replace the automatic

tensioner with a new one. It should be felt

as if there is some resistance when you

push in the rod.

3

Installation Notice



  Fasten bolt of camshaft pulley



(1) Fix the camshaft pulley with special tool.

(2) Fasten the bolt of camshaft pulley to the

assigned torque.



  Installation of engine bracket base

(1) Before starting fastening, apply sealant to

the bolt part as shown in the illustration.
