6

4.2

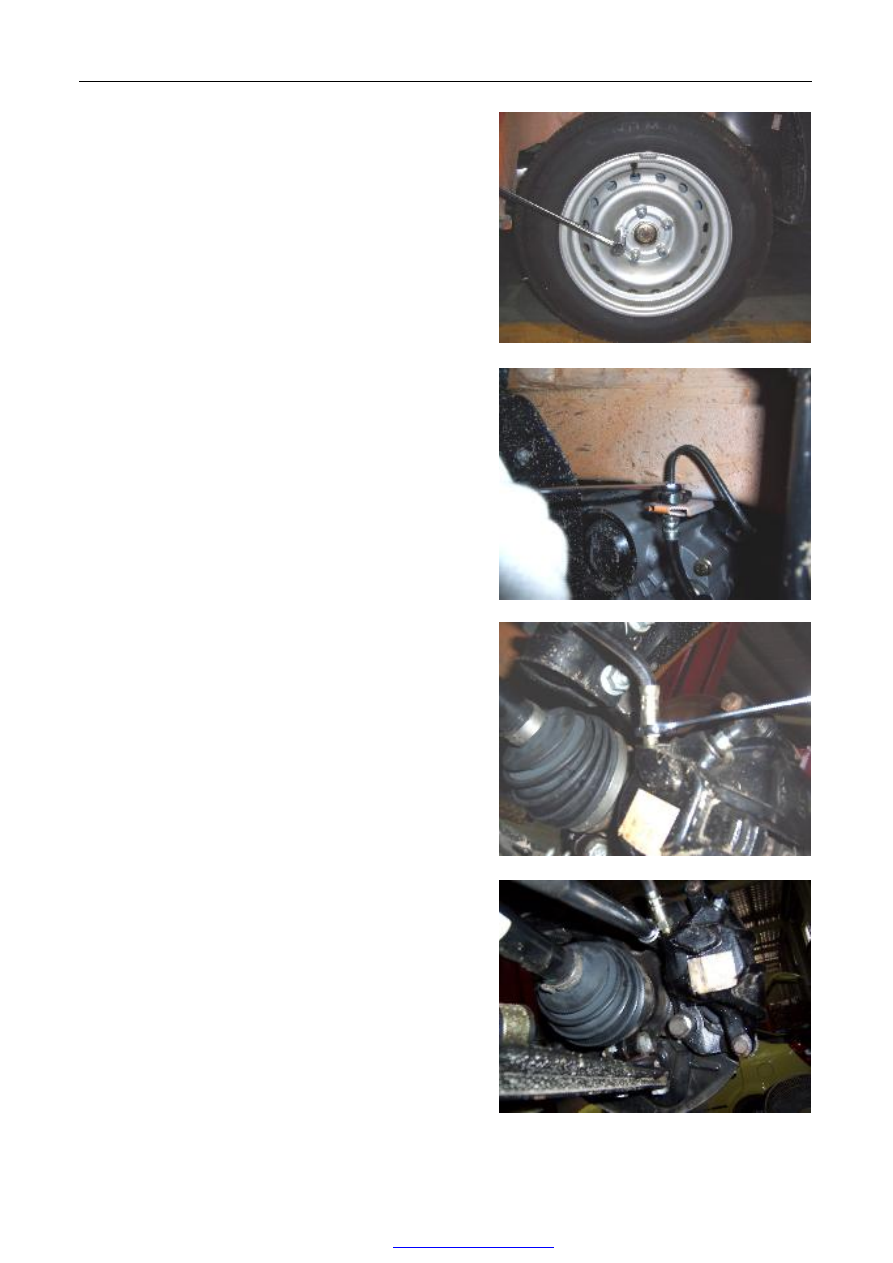

Disassemble  five  fixed  bolts  of  tire  with  torque

wrench and 19# sleeve and take down tire.

Moment of force: 110±10 N.m

















4.3

Disassemble  brake  hose  with  11#  and  14#  box

wrench;  do  not  spatter  brake  fluid  on  body.  (It  is

needless  to  disassemble  brake  hose  if  no  inspection

should be conducted with brake wheel cylinder.)





































4.4

Loosen  two  bolts  connecting  with  brake  tongs

assembly  and  knuckle  with  torque  wrench  and  19#

sleeve, and take off brake tongs.

Moment of force: 80N.m















7

4.5

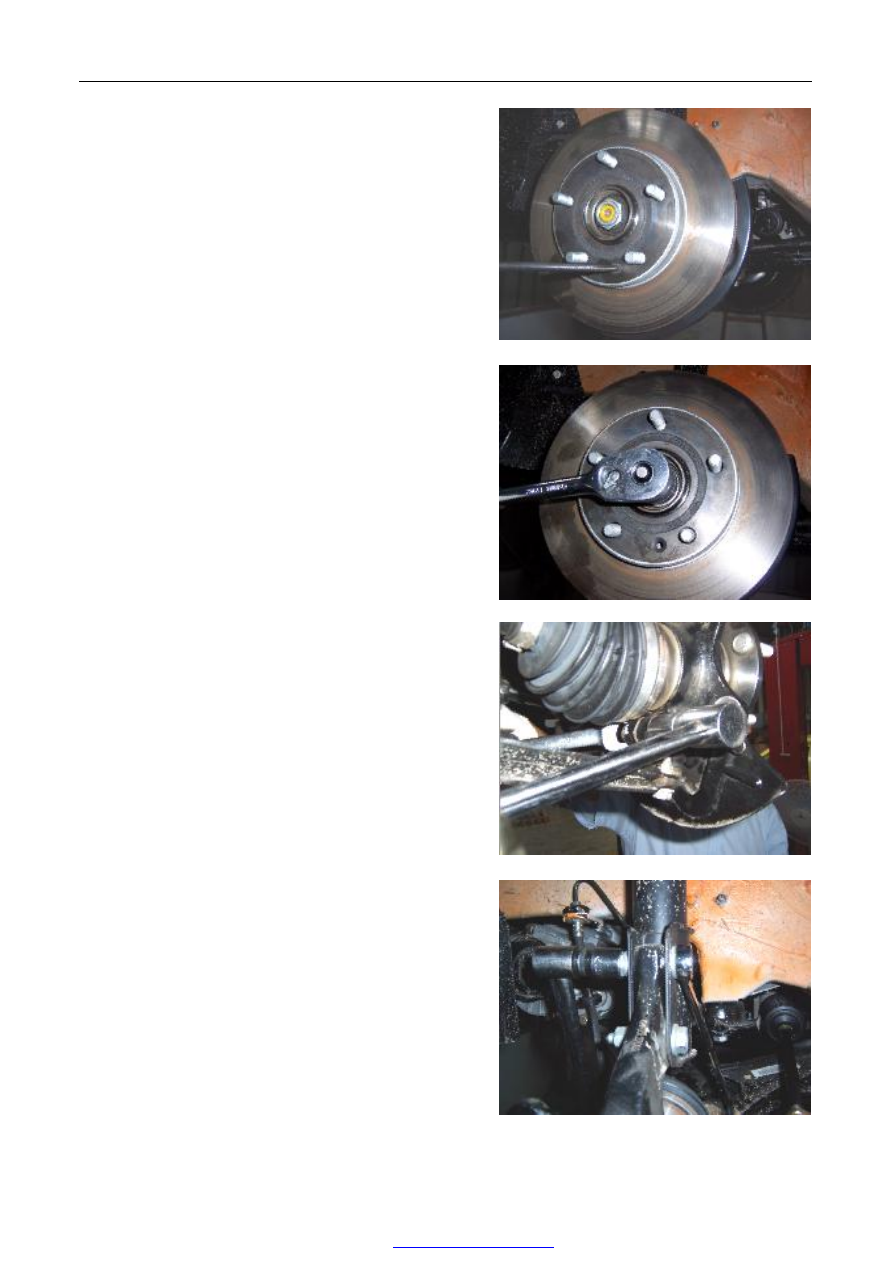

Disassemble  fixed  screw  of  brake  disc  with  Philips

driver.

Moment of force: 8±2N.m

















4.6

Loosen off drive nut with 30# sleeve wrench.



















4.7

Take  off  brake  disc.  Check  thickness  of  brake  disc

and  replace  it  if  the  thickness  is  less  than  minimum

thickness.

Note: Please replace the brake disc in pairs.



4.8

Disassemble fixed bolt of buttonhead with 17# socket

wrench and box wrench.

Moment of force: 75±3N.m









4.9

Disassemble fixed bolt of buttonhead with 19# socket

wrench and box wrench.

Moment of force: 70±3N.m

















8

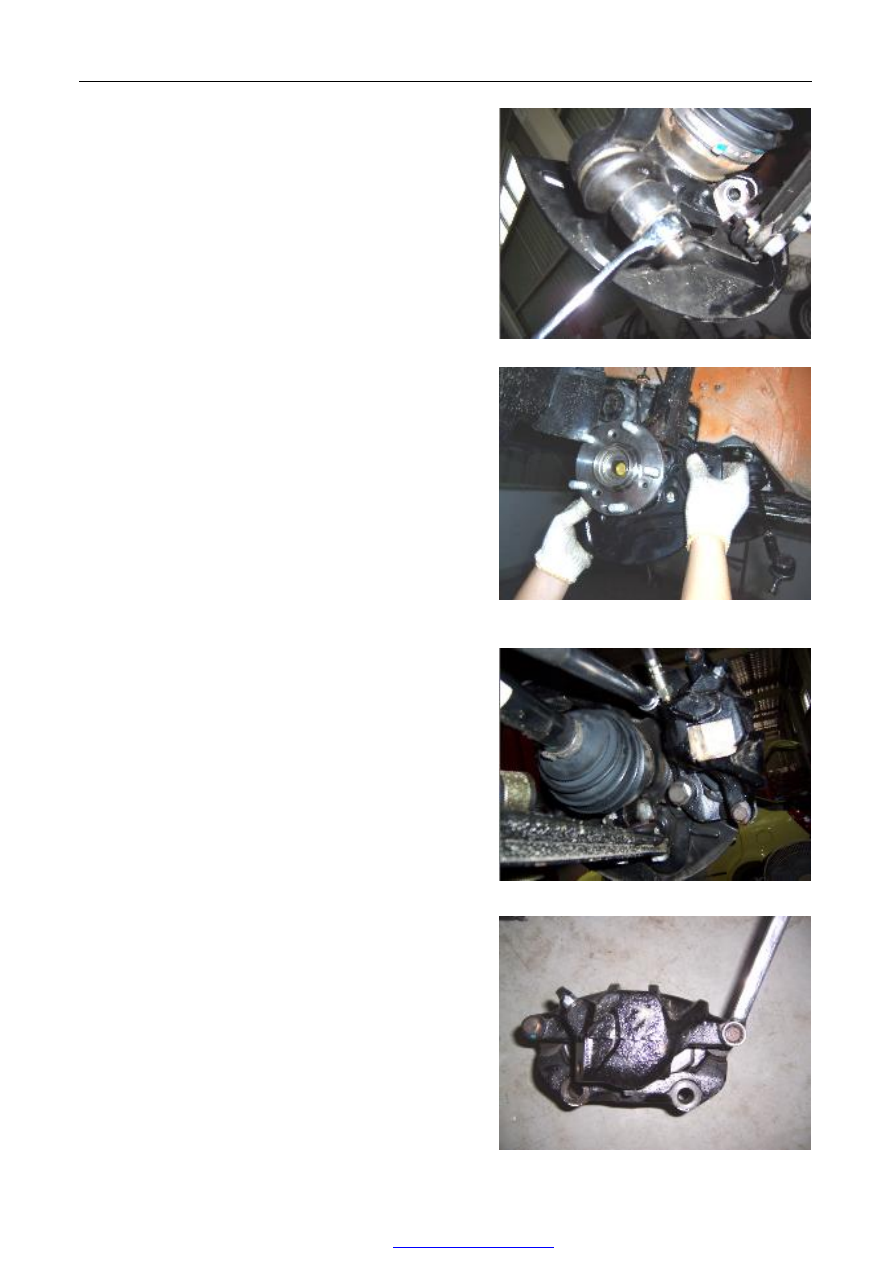

4.10  Disassemble  fixed  bolt  of  tie  bar  and  knuckle  with

19# box wrench.

Moment of force: 35±3 N.m

















4.11  Take off knuckle with hands.



















5.  Assembling step



Conduct assembly by referring to disassembling step.



6.  Disassembly of brake tongs of front wheel



6.1

Disassemble two fixed bolts  of brake tongs  with 19#

socket wrench.

Moment of force: 74-91N.m



6.2

Disassemble  brake  hose  with  14#  box  wrench,  and

take off brake tongs.

Moment of force: 16-19N.m



6.3

Disassemble one fixed bolt on brake tongs shell with

13# box wrench.

Moment of force: 32-36N.m













9

6.4

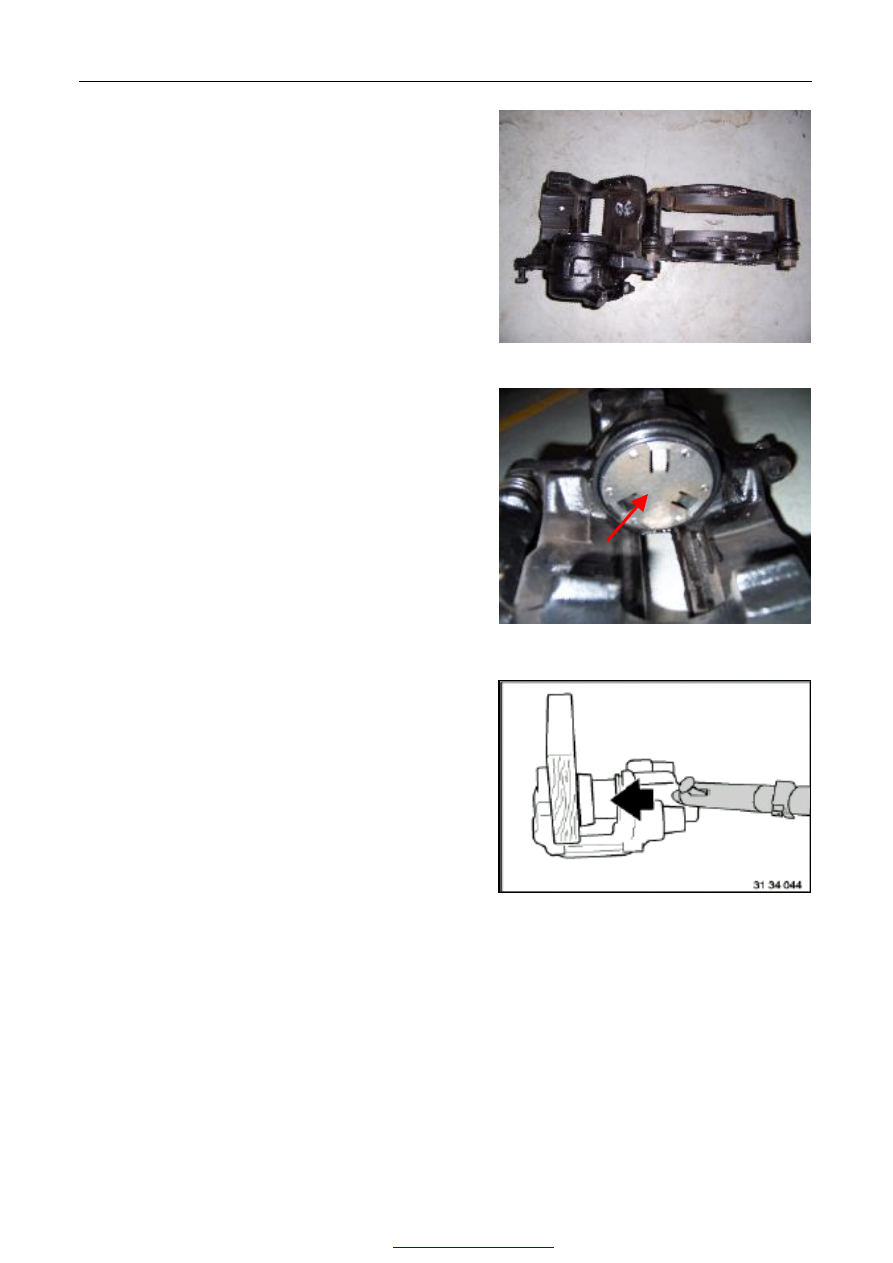

Lift  brake  tongs  shell  and  take  out  brake  friction

wafer.  Check  the  thickness  of  friction  wafer,  and

replace it if requirement is not matched.

Note: Please replace friction wafer in pairs.

















6.5

Disassemble spacer of brake cylinder with flatheaded

screwdriver.





















6.6

Prepare one  plank to  ward piston,  put  plank between

pistons,  and  insert  gasket  from  one  side.  Press  out

piston  with  compressed  air  carefully  via  articulate

hole.  Put  cover  sheet  (hardwood  etc)  on  notch  of

brake tongs to protect headed piston.

Note:  Do  not  hold  piston  with  finger-  dangerous,  clipping!  It  is  not  allowed  to  disassemble  piston  of  brake

tongs. Disassembly and assembly could be conducted only by professional or under indication of professional.



7.  Assembly of brake tongs



Assembling step is contrary to disassembling step.
