Chery A18. Manual - part 98

2



Contents



Chapter 1    Brake system

4

Section 1    Parameter of brake system

4

1.

Inspection on surface of brake disc

4

2.

Inspection on thickness of brake disc

4

3.

Inspection on throb of brake disc

4

4.

Inspection on thickness of brake friction wafer

4

5.

Remark

4

Section 2    Disassembly and assembly of front wheel brake

5

1.

Assembly diagram of front wheel brake

5

2.

Preparation of disassembly and assembly

5

3.

Precautions

5

4.

Disassembling step

5

5.

Assembling step

8

6.

Disassembly of brake tongs of front wheel

8

7.

Assembly of brake tongs

9

Section 3    Disassembly and assembly of rear brake assembly

10

1.

Assembly diagram of rear wheel brake

10

2.

Preparation

10

3.

Precautions

10

4.

Disassembling step

11

5.

Assembling step

13

Section 4    Adjustment and replacement of manual brake

14

1.

System constitution diagram

14

2.

Preparation

14

3.

Precautions

14

4.

Disassembling and assembling step

14

5.

Assembling step

18

Section 5    Addition of brake fluid and air exhaust

18

1.

Tools requirement

18

2.

General information

18

3.

Exhausting process of brake system

19

Chapter 2    Disassembly, assembly, and overhaul of steering system

20

I.

Disassembly and assembly of steering engine

20

1.

System constitution diagram

20

2.

Exploded view of steering gear assembly

21

2.

Preparation

21

3.

Precautions

21

4.

Disassembling or assembling step

3

5.

Assembling step

23

II.

Disassembly and assembly of steering column

24

1.

System constitution diagram

24

2.

Preparation

24

3.

Precautions

24

4.

Disassembly and assembly of steering wheel and combination switch

25

5.

Disassembly and assembly of body and core of ignition lock

26

6.

Disassembly and assembly of steering shaft

28

7.

Disassembly and assembly of steering column

29

8.

Assembling step

29

III.

Adjustment of steering gear clearance

30

IV.

Adjustment of power steering system

30

V.

Inspection content of steering system

31

VI.

Inspection on leakproofness of power steering system

31

VII.

Inspection and replacement of hydraulic power oil

31

VIII.  Fault diagnosis and debugging of power steering system

32

(I)

Difficult Steering

32

(II)

Whipping of steering wheel occurs during steering

33

(III)

Waving of steering wheel or wandering occurs during straightline driving of vehicle

34

(IV)

Steering noise

34

Chapter 3    Position fixing inspection and adjustment of four wheels

36

Section 1    Basal inspection

36

I.

Inspection before fix position of wheel

36

II.  Inspection on rim and tire

37

Section 2    Position fixing of front wheel

41

I.

Standard positional parameter of front wheel

41

Camber angle of front wheel

41

II.  Adjusting mode of toein of front wheel and caster angle

41

III.

Caster angle of king pin

42

IV.

Camber angle of front wheel

43

Section 3    Position fixing of rear wheel

44

I.

Standard positional parameter of rear wheel

44

Section 4    Debugging

45

Chapter 4    Suspension driving and axles

47

Section 1    Front suspension

47

I.

Construction features

47

II.  Disassembly and assembly of front absorber

47

III.

Disassembly and assembly of control arm

48

IV.

Disassembly and assembly of knuckle

49

V.  Disassembly and assembly of underframe and stabilizer bar

51

Section 2    Rear suspension

53

I.

Construction features

53

II.  Disassembly and assembly of rear suspension

4

Chapter 1    Brake system

Section 1    Parameter of brake system



1.  Inspection on surface of brake disc



Rubbing surface of brake disc should be flat and have no obvious dent, or replace it.



2.  Inspection on thickness of brake disc



Check thickness of brake disc with caliber rule.

Standard  thickness  of  front  disc  (ventilation  disc)  is  22mm,  and  using  limit  is  20mm;  Replace  it  if  the  limit  is

exceeded.



3.  Inspection on throb of brake disc



Check throb quantity of terminal face of brake disc with dial gauge, and using limit of front disc is 0.03mm.



4.  Inspection on thickness of brake friction wafer



Standard thickness of front brake friction wafer is 13mm and using limit is 3mm,in which remnant thickness of

thickness limit of brake pad should not less than 1mm. (Not include backboard.)

Standard  thickness  of  friction  wafer  of  rear  brake  hub  is  5mm  and  using  limit  is  1mm,  in  which  remnant

thickness of thickness limit of brake pad should not less than 1mm.



5.  Remark



Please inspect thickness of outer brake friction wafer via hole of wheel spoke before disassemble the wheel,

or check it after disassembled the wheel.



Important prompt:
²  After replaced friction wafer or brake disc, tread the brake for some times to make brake friction wafer fit

up brake disc and ensure safety!


²  After replaced brake friction wafer, please check if liquor level of brake fluid is between MIN and MAX.





5

Section 2    Disassembly and assembly of front wheel brake



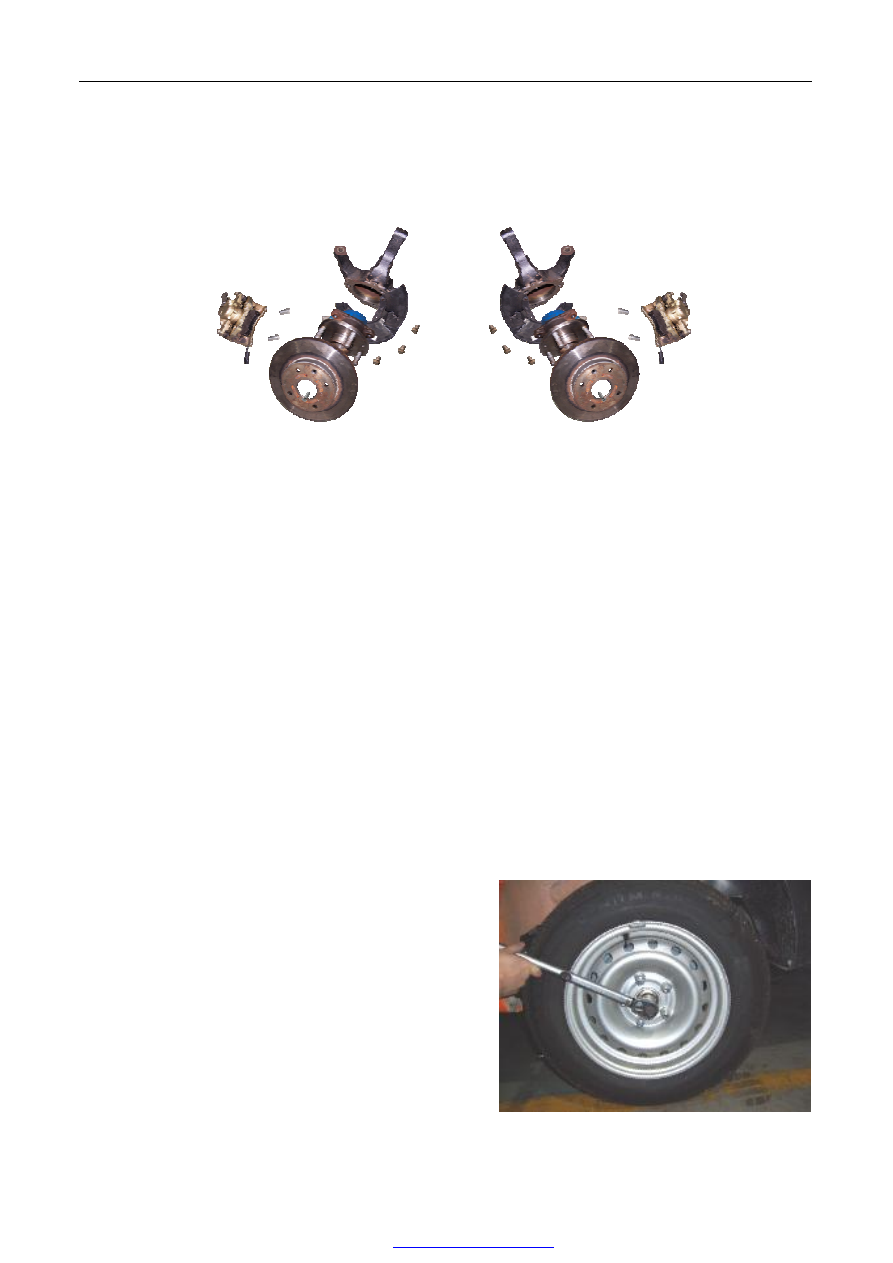

1.  Assembly diagram of front wheel brake























2.  Preparation of disassembly and assembly



Tools: Ratchet wheel, ratchet pole, 11#, 17#, 19#, 30# sleeve, 14#, 17#, 19# box wrench, jaw vice, torque wrench.

Supplementary materials: Brake fluid



3.  Precautions



3.1

Please wear necessary appliances for labor protection to avoid of accident.

3.2

Brake fluid is poisonous liquid, please clean with clean water if contacts it with skin or eye in careless, and

take medical treatment in time if it is necessary.

3.3

Load  dumped  brake  fluid  into  container.  Do  not  empty  it  into  water  drain  or  pile  it  up  with  consumption

residues.

3.4

Do not tread the brake pedal or move the vehicle during disassembly and assembly.

3.5

Never  make  friction  wafer  or  friction  disk  contact  with  material  of  fat  liquor,  to  avoid  of  reducing  brake

performance.



4.  Disassembling step



4.1

Loosen  drive  nut  of  front  wheel  with  torque  wrench

and 30# sleeve, but disassembling it completely is not

necessary.

Moment of force: 265±5 N.m
