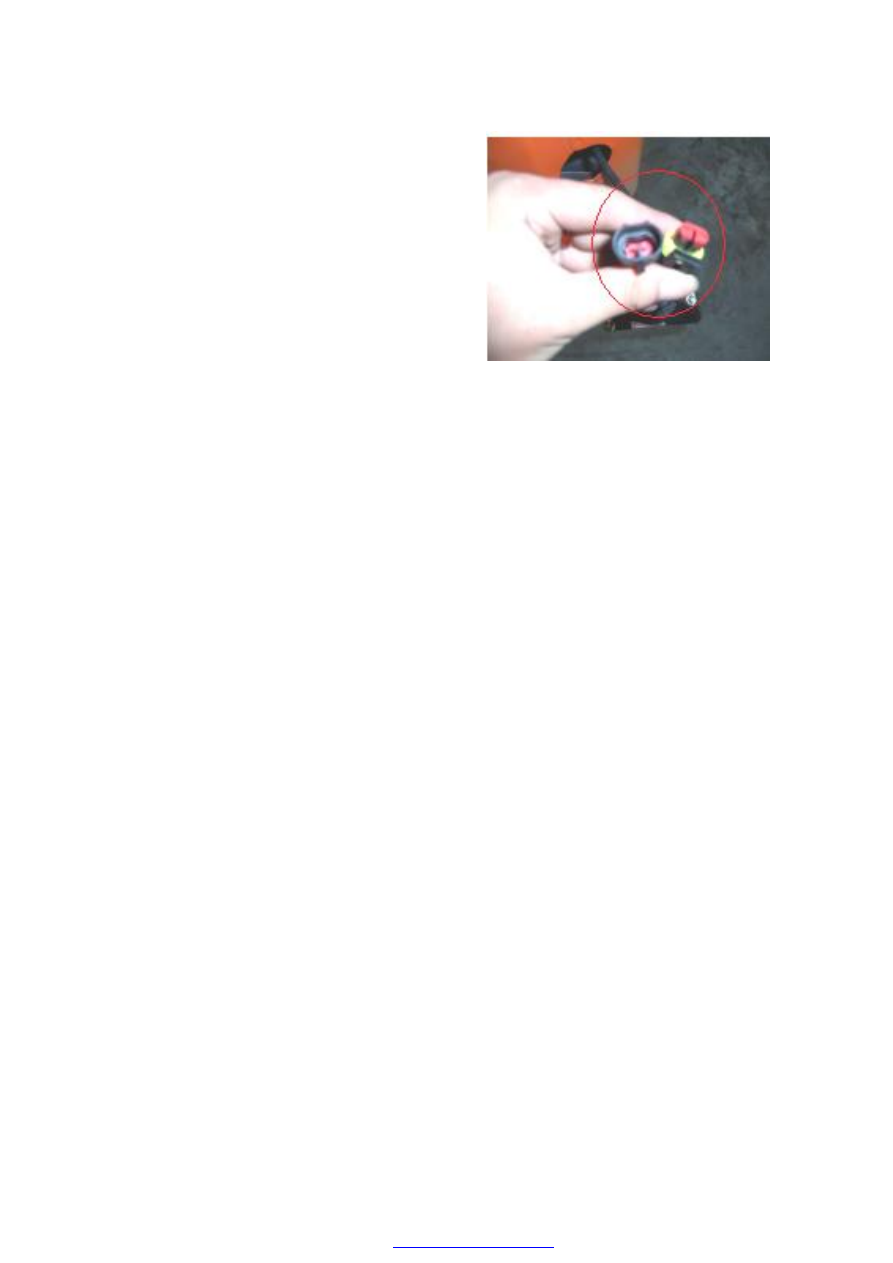

18.  Take  out  the  wiring  harness  plug-in  unit  with  the

right front compartment.

















19. Take out the plug-in unit connecting with the right

front door.



















20.  Unscrew  2  bolts  of  the  safety  with  the  combined

wrench  17#  (See  the  disassembly  of  the  safety  belt),

then  unscrew  the  touch  switch  of  the  right  rear  door

and then take out the plug-in unit of the touch switch

with the right rear door.















21. Take  out the  plug-in  unit  of the touch switch with

the front door

















164



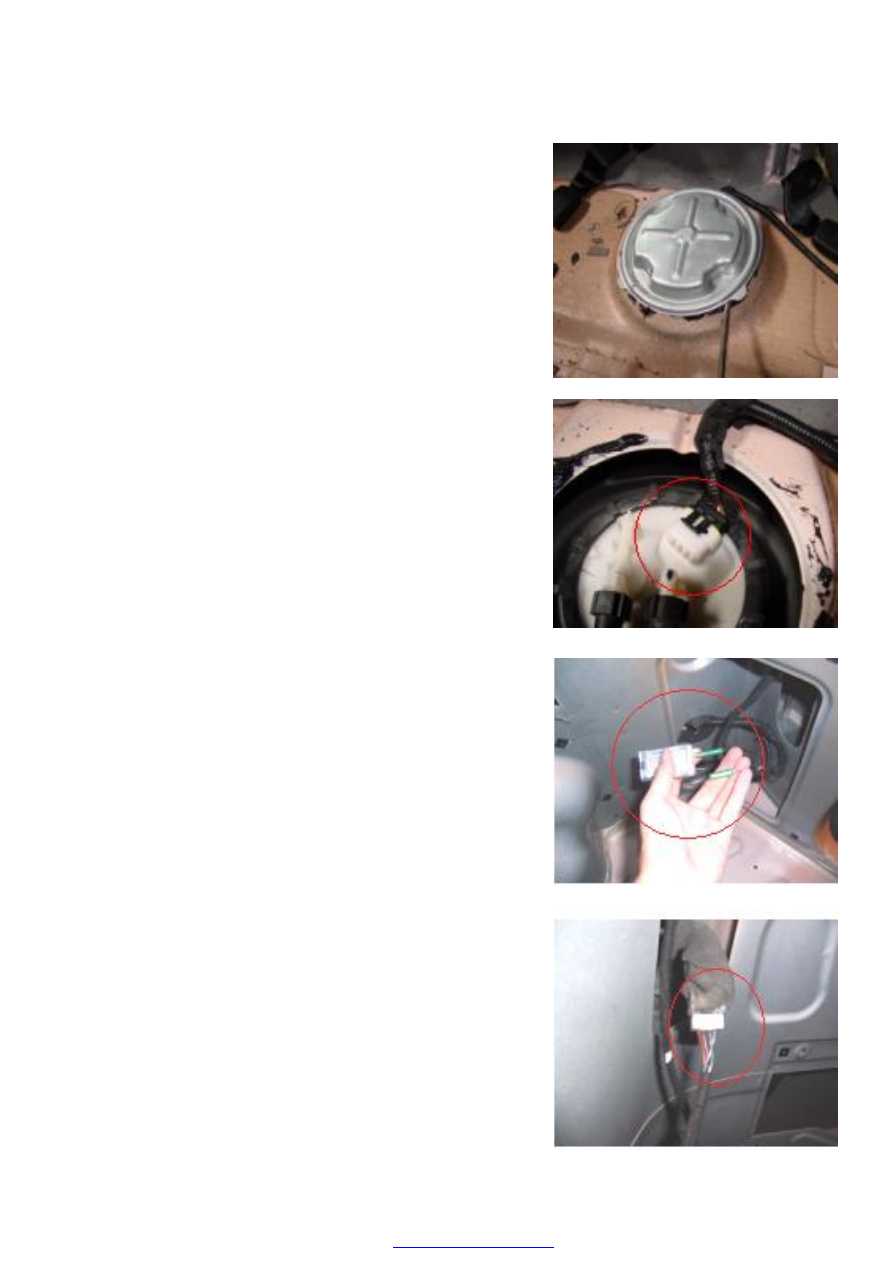

21. Prize up the  protective  cover of the electronic  fuel

pump  with  the  slotted  screwdriver  and  then  take  out

the plug-in unit with the fuel tank









































22.  Open  the  rear  door,  and  take  out  the  plug-in  unit

with the right trunk lamp



















23. Take out the plug-in unit with the right tail lamp

















165



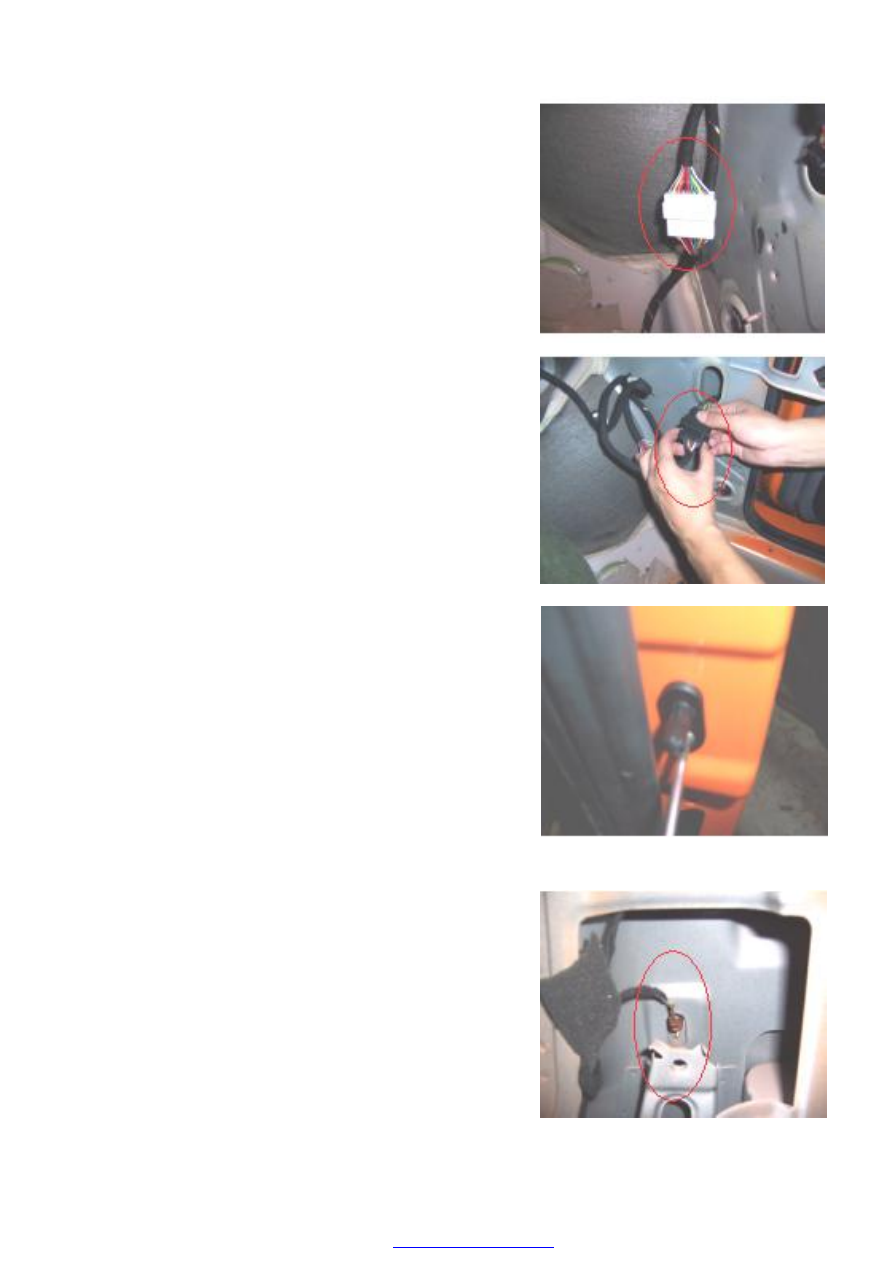

24. Take out the plug-in unit with the backup lamp

















(IV).

Assembly steps



Assemble  according  to  the  inverted  sequence  of

the disassembl





166

Section IX Wiring Harness of the Rear Trunk Door

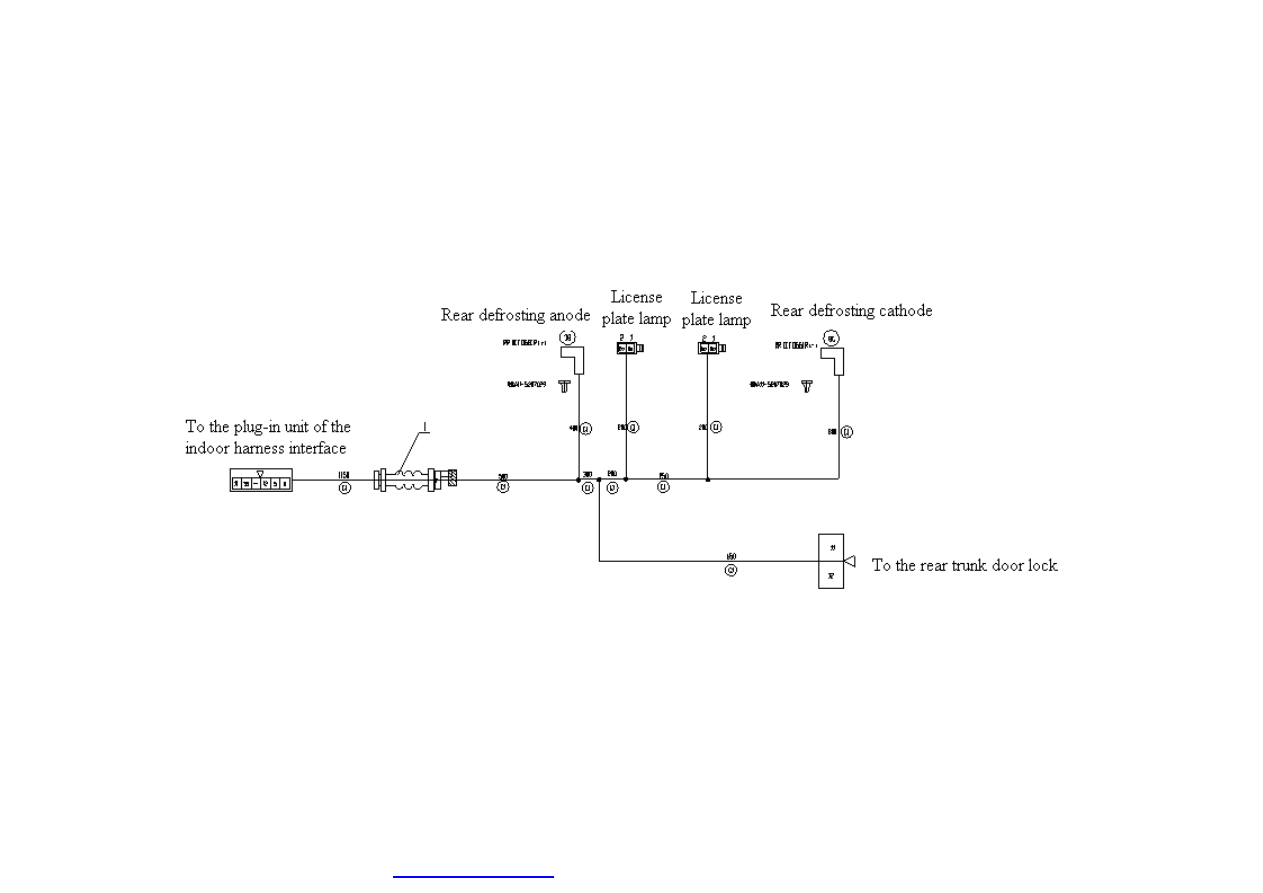

I. Wiring harness sketch
