——To take out the internal and external rotors.

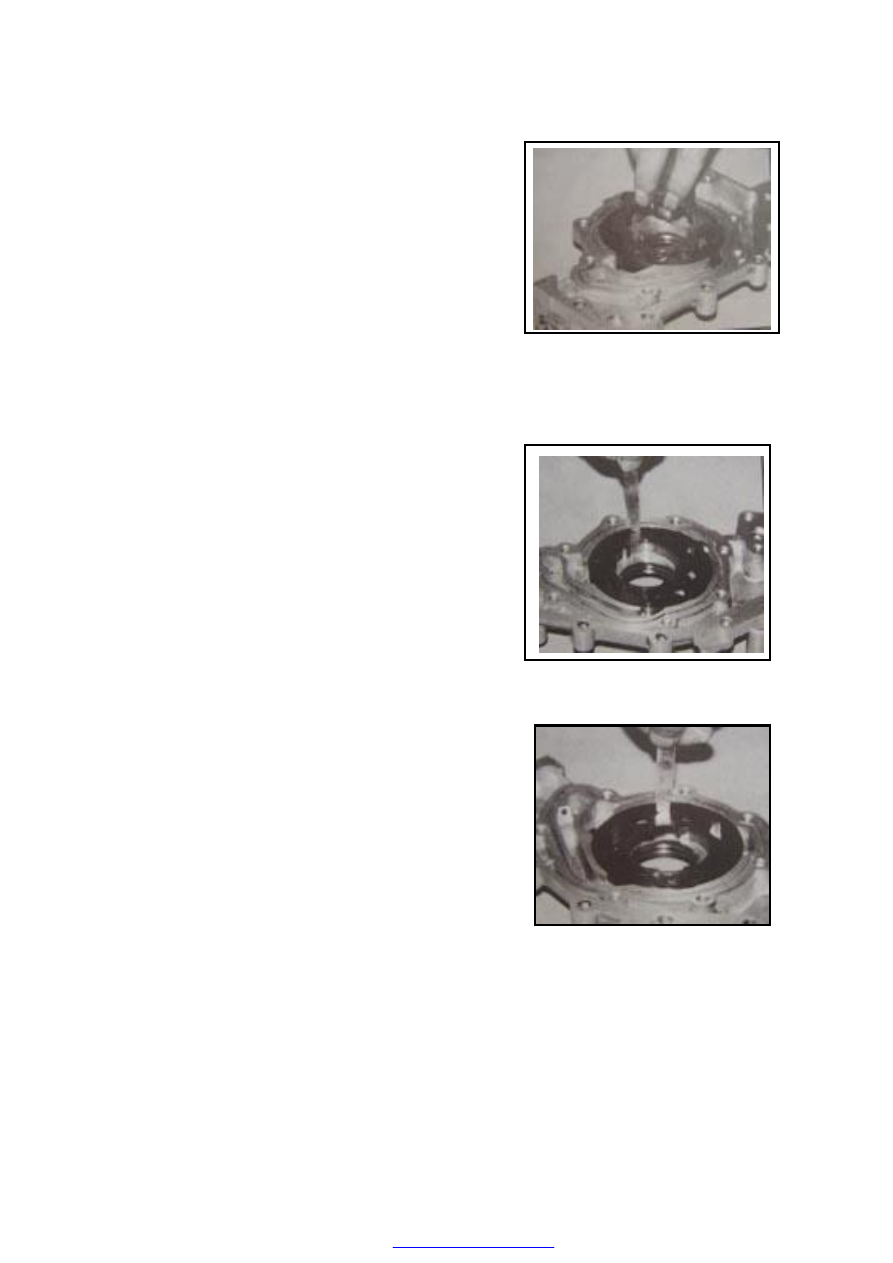

——To  check  out  the  clearance  between  the  pump

external  rotor  and  pump  body.  The  oil  pump
external  rotor  shall  have  a  clearance  of
0.06-0.19mm with oil pump body.











——To  check  out  the  radial  clearance  between  oil

pump  internal  rotor  and  external  rotor.  The
clearance  between  internal  and  external  rotors
shall be 0.05-0.18mm.





——To check out the rotor end clearance.

The rotor end clearance shall be 0.014-0.100mm.

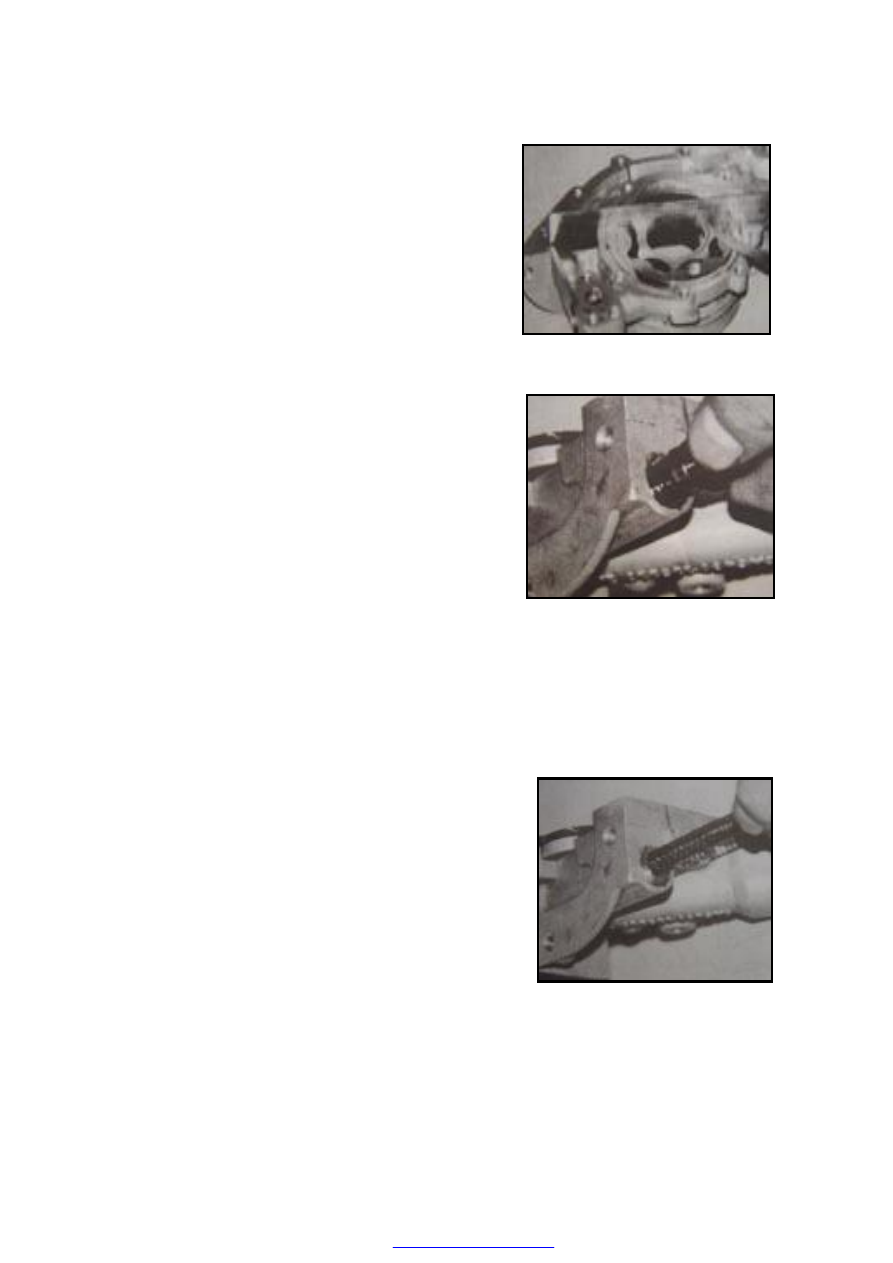

——To unscrew and take out the horizontal internal

hexagon bolts (small ones).

——To take out relive vale spring and relief valve

ball.

——To check out the spring load and free length.



The free length is 46mm;

The spring load is 32.8N±2N at 29mm;

The installation length of relief valve spring is
38.5mm.













——Bad relief vale spring, if any, has to be changed.





Assembly:

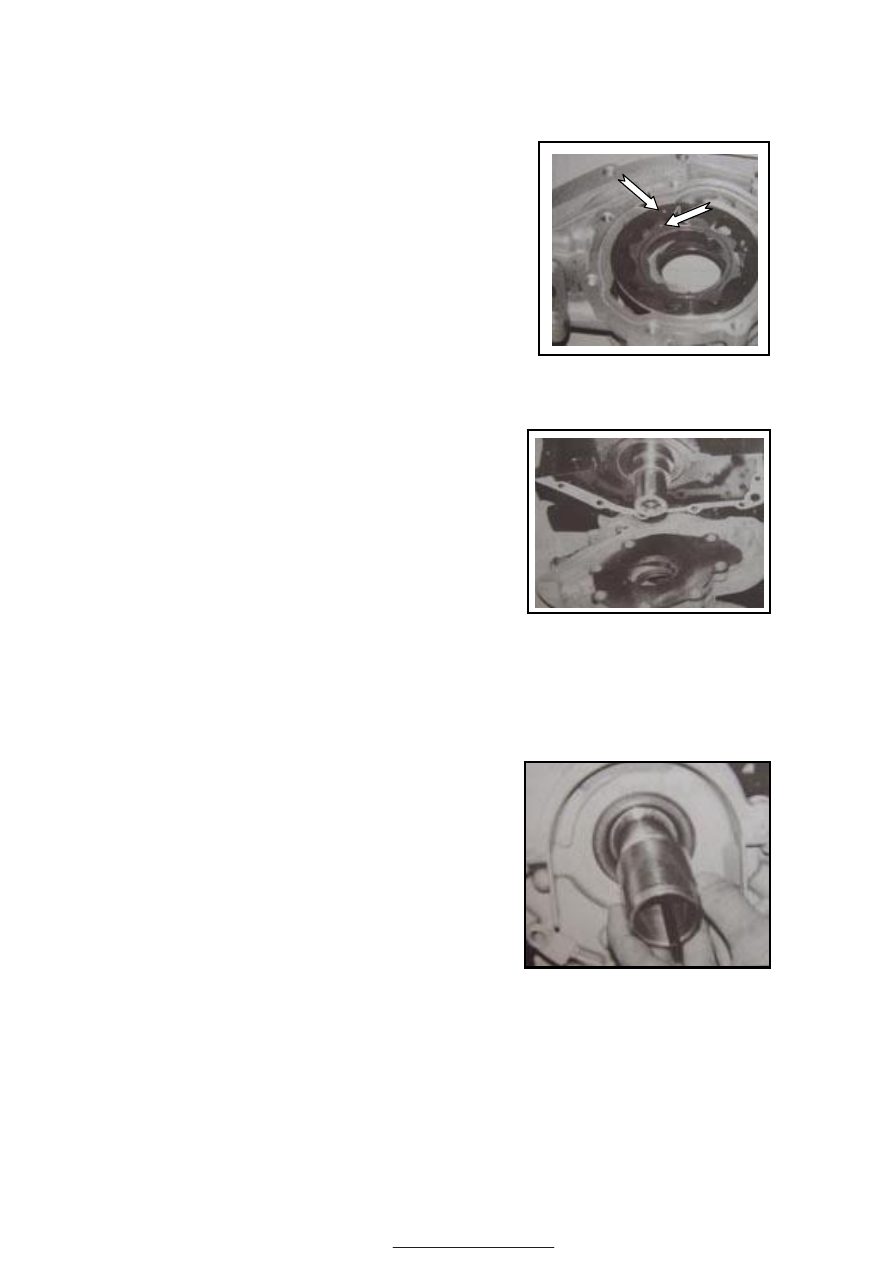

——To  place  external  and  internal  rotors  into the oil

pump  body,  making  sure  the  installation  marks
on the external and internal rotors are upward.





——To  place  the  oil  pump  cover  plate  onto  the  oil

pump, screw up the 7 bolts to 7-10N.m.

——To  install  the  relief  valve  and  relief  spring  into

the oil pump hole.

——To  screw  the  bolt  into  the  oil  pump  body  to

20-25N.m.

——To use oil to adhibit the new oil pump gasket to

the front end of the cylinder body.

——To  mount  the  oil  pump  to  the  front  end  of  the

crankshaft,  pointing  to  the  internal  hole  of  the
internal rotors.





——To screw up the six installation nuts manually.

——To check out and adjust evenness between the oil

pump  bottom  and  cylinder  oil  pan  flange  to  the
range of  ±0.26mm.

— — To  screw  tightly  the  oil  pump  set  bolts  to

8-11N.m.

— — To  spread  engine  lubrication  oil  on  the

crankshaft oil seal journal.

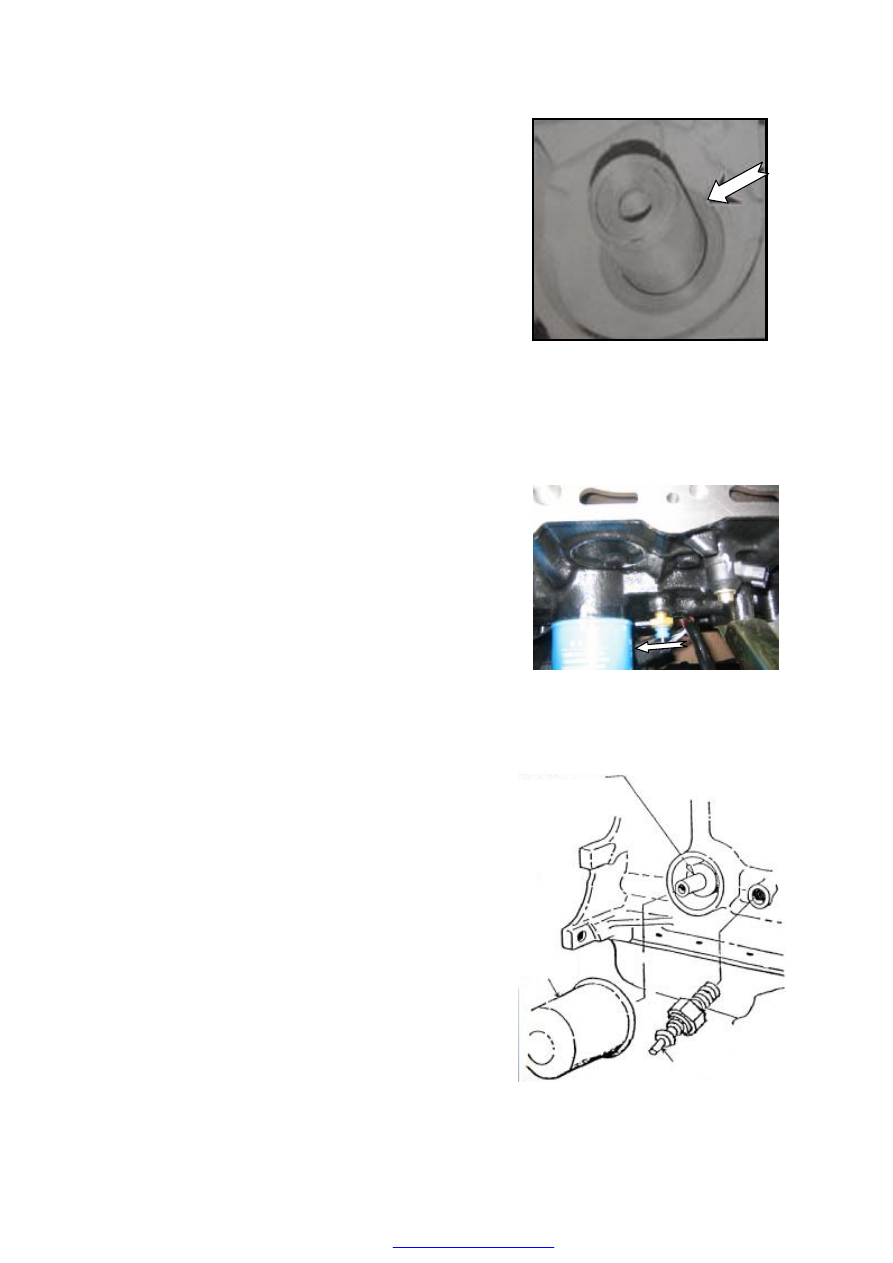

——To  cover  the  crankshaft  oil  seal  journal  with  a

thin plastic strip to prevent damages to crankshaft
oil seal edge.

— — To  spread  engine  lubrication  oil  onto  the

crankshaft  oil  seal  edge  and  use  appropriate
sleeve  and  crank  belt  wheel  and  belt  wheel  to
screw  tightly  the  bolts  and  washers  to  press  the
oil seal in place.









——To remove the thing plastic strip.







OIL FILTER AND OIL PRESSURE SENSOR



Disassembly:

——To  demount  the  oil  filter  by  rotating  the  filter

counterclockwise.

——To remove the oil pressure sensor.





Assembly:

——To spread engine lubrication oil onto the oil filter

gasket and screw it up to the fitting to 12-17N.m.,
or screw the oil filter manually and screw more
3/4-1 round when the rudder gasket reaches the
cylinder.

——To spread Letai 243 seal glue onto the oil

pressure sensor screw threads and screw it to the
cylinder main oil passage to 25-29N.m.

Oil pressure sensor screw threads are 1/4″-18NPTF.

The supply voltage of oil pressure sensor is 6-24V.

The alarm triggering pressure is 30±15Kpa.



















Oil Filter

Oil Pressure Sensor

8.0-25.0N.M Fastening Torque Of 8.0-25.0N.M
