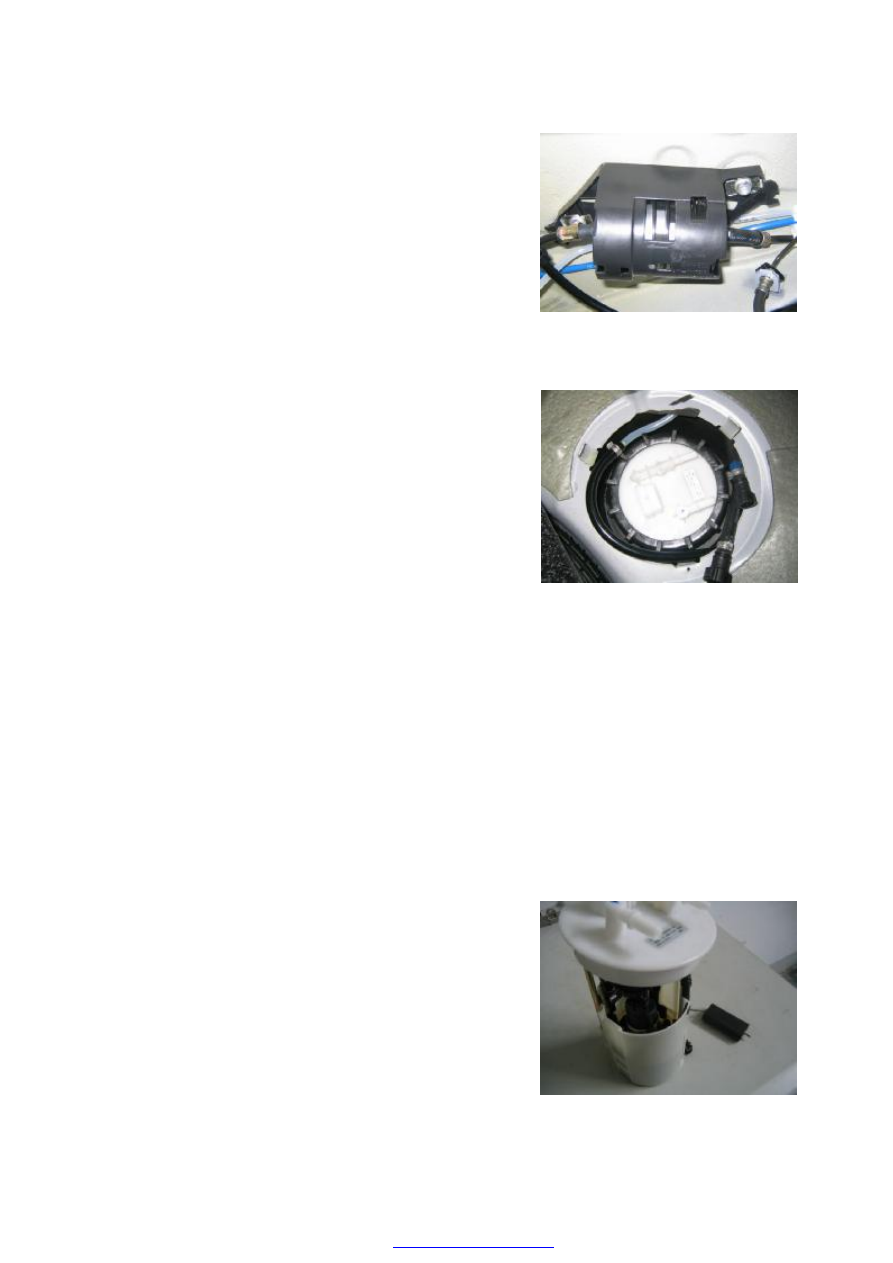

Installation of fuel filter:

——

Set  up  fuel  filter  assembly  in  fuel  filter

protection box assembly.

——

Connect import and export tube in both end of
fuel  filter,  clamp  tube  lock  hoop  by  special
tool.

——

Using  two  M8  lock  nuts  to  install  protection
box  assembly  under  vehicle  ground  board.
Tighten  bolts,  and  the  tightening  torque  is  30
±3Nm.





Installation of fuel tube:
——Set  up  lock  clamp  on  relevant  screw  under

vehicle body.

——Cover  protective  sleeves,  set  up  fuel  tube  on

relevant lock clamp.

——Cover  hose  protection  bushing,  connect

relevant tube and hose.

——Clamp tube lock hoop by special tool







Caution



·Fuel pipe can not be bent excessively.

·After  insert  the  quick  release  connector,

please  pull  and  push  the  quick  release

connector  several  times  to  confirm  it

insert in position.





Assembly  and  disassembly  of  fuel  pump  and
fuel level sensor:

——Lay  down  back  seat  backrest  forwards,  lift

carpet  on  back  cabinet,  remove  3  tapping
screws  on  fuel  pump  cover,  and  then  take
down the cover.

——Loosen  fast  joint  on  import  and  export  tube,

disassemble import and export tube.

——Remove  fuel  pump  plug,  rotate  fixed  outer

collar

of

fuel

pump

assembly

in





counter-clockwise,  slowly  bring  forward  fuel
pump assembly.

——Pull  out  fuel  level  sensor  with  little  upwards

strength.







Installation of accelerator cable:

——Install  rubber  jacket  on  vehicle  front

boarding.

——Thread  accelerator  cable  through  rubber

jacket, then push it to right position.

——Install  hook  of  accelerator  cable  in  gluey

block of accelerator pedal.

——Install the other end of accelerator cable on

throttle valve rocker of throttle valve body.

——Adjust  degree  of  tightness  of  accelerator

cable, located by locating clamp.





Caution

·When  adjusting  degree  of  tightness  of

accelerator  cable  you  should  ensure
that:  Accelerator  pedal  doesn’t  need
any part of empty stroke at idle; when
throttle  is  full  open,  accelerator  pedal
limiting  screw  assembly  is  effective
(accelerator

pedal

can

step

on

accelerator

pedal

limiting

screw

assembly).





Adjusting of accelerator cable:

Range of free travel : 1.0～3.0mm













OPERATION CONTROL OF ENGINE FUEL SUPPLY SYSTEM



1. Start engine:

In start process, ECU firstly inject to all cylinder at the same time to shorten start time. After
that, ECU will inject according to phase order.



2. Acceleration:

In acceleration process, ECU will add injection fuel by engine requirement and deal with
sensor signal below: throttle position, absolute pressure, upper dead center/ speed sensor,
multiply “basic” fuel injection time by a modification factor, which is calculated from engine
cooling temperature, throttle opening speed, and intake manifold pressure increment. When
injector is closed and if calculated injection time has a sudden change, ECU will add injection
Fuel by the modification factor mentioned above, that is to re-open injector (extra pulse) for
compensating fuel as soon as possible. In order to make vehicle more comfortable, torque
control strategy doesn’t affect performance and fuel consumption in accelerating by adjusting
spark advance angle. Because exhaust regulatory become much more Stricter, a kind of much
more complicated active manage strategy is developed, which utilize some physics and
hydrokinetics phenomenon (such as fuel film mode) to gain not only a sudden change in
throttle air input but also steady air fuel ratio.





3. Deceleration:

In deceleration process, fuel engine needed is decrease to reduce pollution, ECU identifies
the phase by that throttle potentiometer signal change from high level to low level but do not
back to idle. Furthermore, it can adopt dashpot strategy to decrease output torque (reduce
engine brake), when throttle potentiometer signal shows that throttle is closed and engine is
in very high speed, ECU considers it’s satisfied condition that ECU will minish by-pass air
input by controlling step motor step by step.



4. Cut off:

ECU will adopt cut off strategy when ECU identifies that throttle is in idle position (throttle
potentiometer signal) and hot engine speed exceeds 1500r/m. The warm up strategy is
determined by the speed when engine coolant temperature increase strategy is running. Fuel
will be supplied again to system if throttle is not closed and hot engine speed is lower than
1400r/m. In high speed, ECU will adopt cut off strategy (part cut off) if throttle is not closed
completely but manifolds pressure is very low.







5. Full load:

In full load status (distinguished from throttle potentiometer and absolute pressure sensor),
ECU obtains maximal output power by increase basic fuel injection time, while temperature
of catalysis converter is kept in prescriptive range.



6. Air pressure modification:

Air pressure will change with different altitude, which will cause change to volumetric
efficiency. That is why basic specified parameter (fuel injection time and by pass air input)
need to be modified. Fuel injection time modification and by pass air input compensation is
decided by altitude change, and ECU will refresh those parameters automatically when
start, or does dynamic modification (air pressure dynamic modification) on a certain
throttle position and engine speed.

.

7. Engine speed limitation:

When engine speed has exceeded “critical” value for 10 seconds or instantly exceeds a
certain value prescribed by manufacturer, ECU will cut off fuel injector control function.
ECU will rebuild fuel injector control function when speed comes back to normal value.



8. Fuel pump:

- When engine speed is lower than a certain value close fuel pump (approx, 50r/m);

- Open ignition switch for 2 seconds, but engine does not start fuel pump;

- Fuel pump keeps working when engine is running or vehicle is in its way.



9. Self adapting:

ECU has self adapting function for air fuel ratio. ECU can store difference between basic
pulse diagram and oxygen sensor modification factor continuously generated in running. The
difference will be permanently stored because of ageing of engine and system components. It
permits system to amend engine and components as new.

This  function  includes  automatically  consistency  test  and  automatically  diagnosis  for  stored
parameters,  special  diagnosis  instrument  can  delete  those  parameters,  and  modification
parameters will not be lost if batter or ECU is cut off.    This strategy is ineffective if canister
solenoid  valve  is open. After changing ECU,    it should run at idle (warm up) for some time
to  make  ECU  restore  modification  parameter.  When  engine  is  in  high  speed,  modification
parameter  in  memory  is  the  parameter  of  normal  running  condition.  ECU  another  self
adapting  function  can  modify  step  motor  opening  degree  change  caused  by  throttle  leakage
and engine natural ageing. The self adaptive parameter will be lost when power off or ECU is
cut off.
