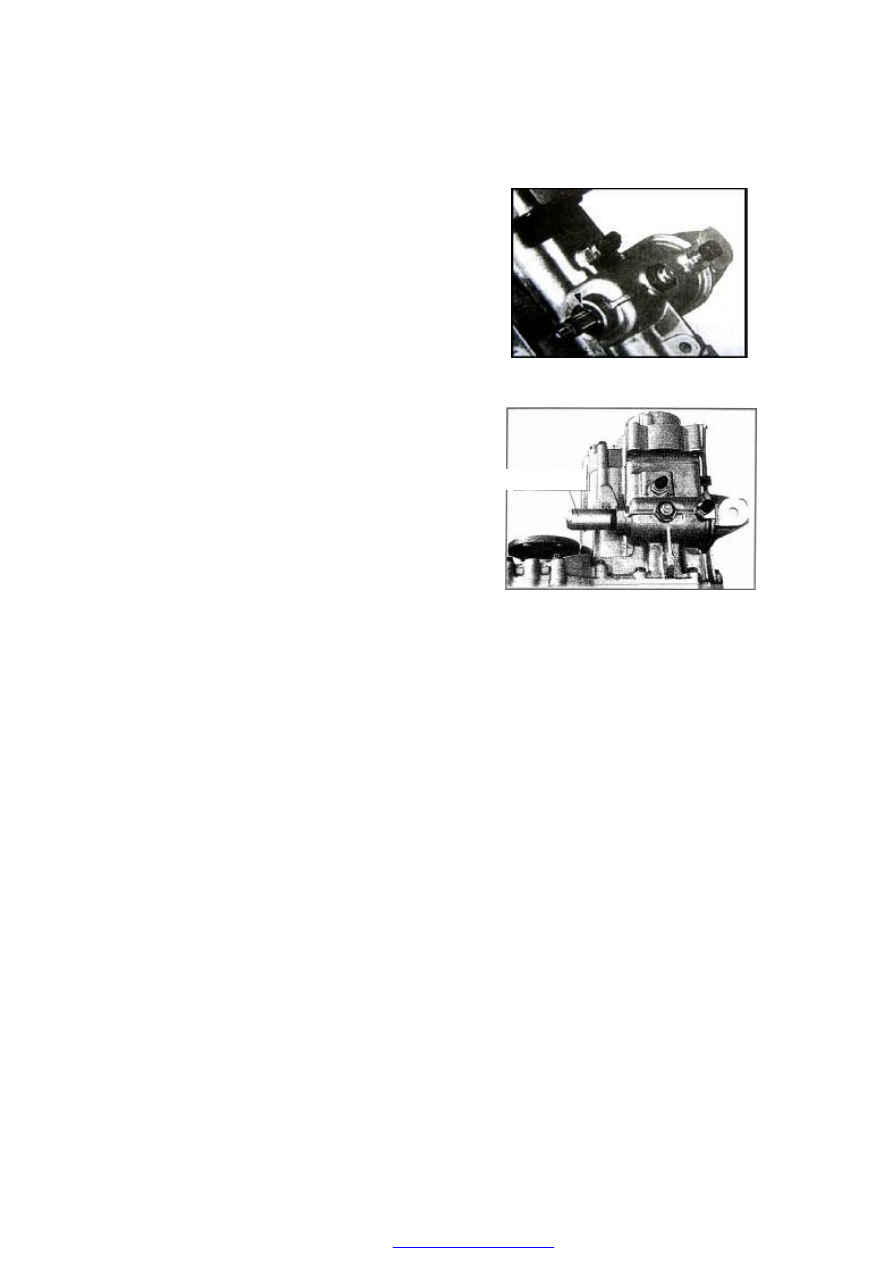

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT OIL SEAL



——The disassembly and assembly of the

gearshift shaft oil seal can be done when the
transmission is not broke down.

Disassembly:

——See  the  picture,  remove  the  oil  seal  by  a  flat

spade or punch.





Assembly:





——Lubricate the lip of oil seal and press oil  seal

into  transmission  housing  completely  by  a
special tool.































J-29

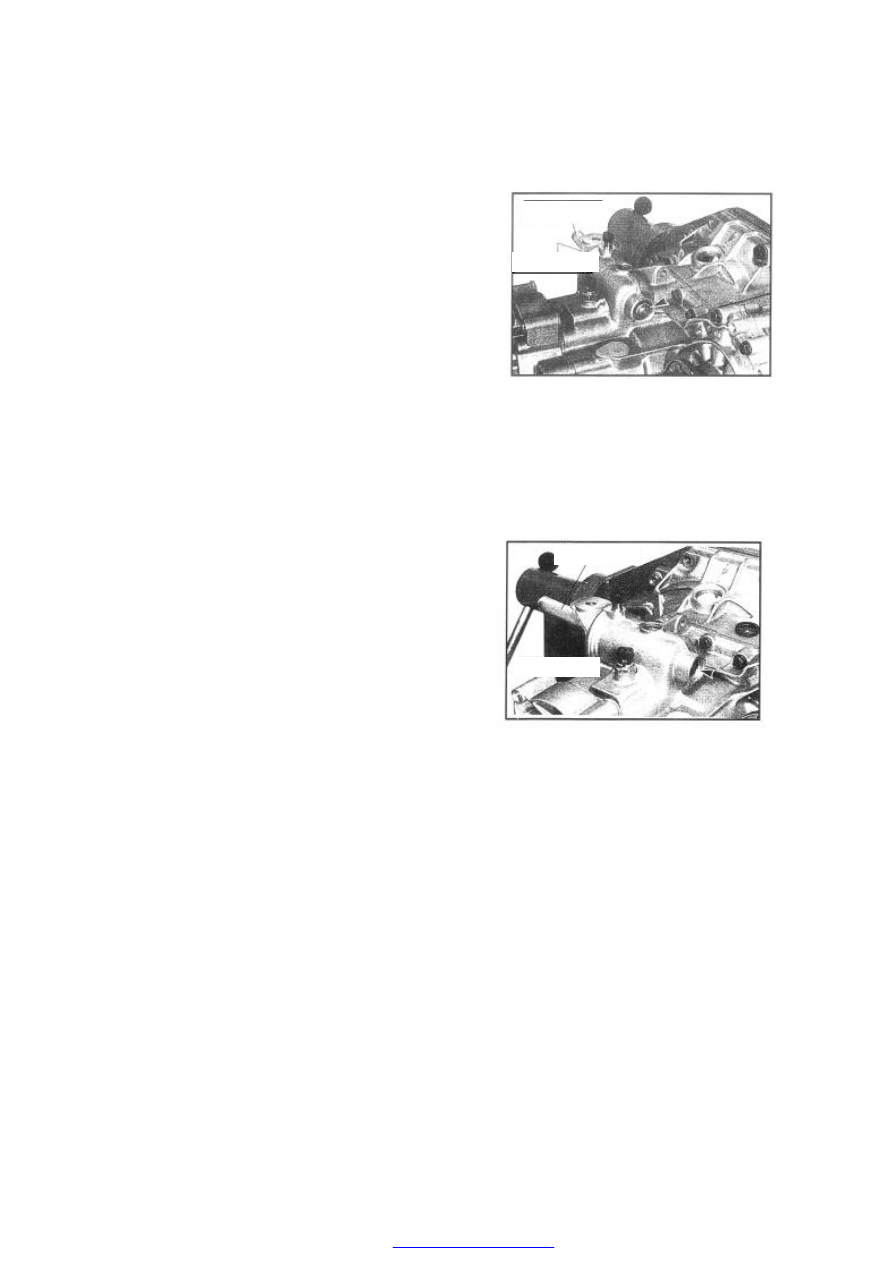

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT BEARING



Disassembly:
——It needs to take off the gearshift shaft and oil

seal as changing the gearshift shaft bearing.

——Penetrate  the  special  tool  into  gearshift  shaft

housing,  see  the  picture,  and  tap  it  slightly
until  the  gearshift  shaft  out  from  the  other
side.















Assembly:



——Assemble  the  bearing  inside  of  the  position

which can contain the gearshift shaft.

—— Press  the  bearing  to  its  right  position  by

special  tool  and  then  assemble  the  gearshift
shaft.




























J-30

Special Tool

Special Tool

Special Tool

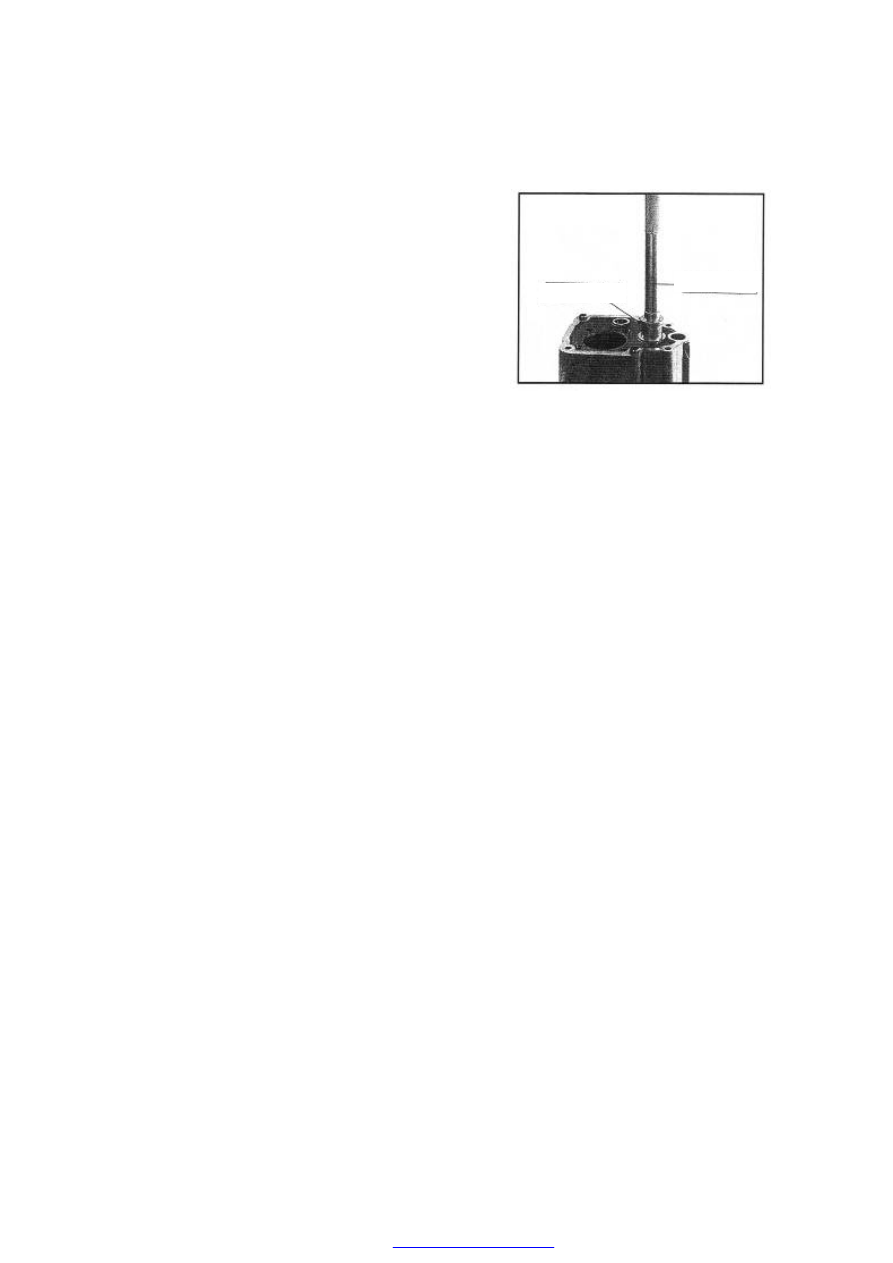

DISASSEMBLY AND ASSEMBLY OF THE OUTPUT SHAFT NEEDLE BEARING



Disassembly:

——Remove  the  needle  bearing  by  special  tool,

see the picture.



Assembly:

——Press  the  needle  bearing  to  its  right  position

by special tool.














































J-31

Special Tool

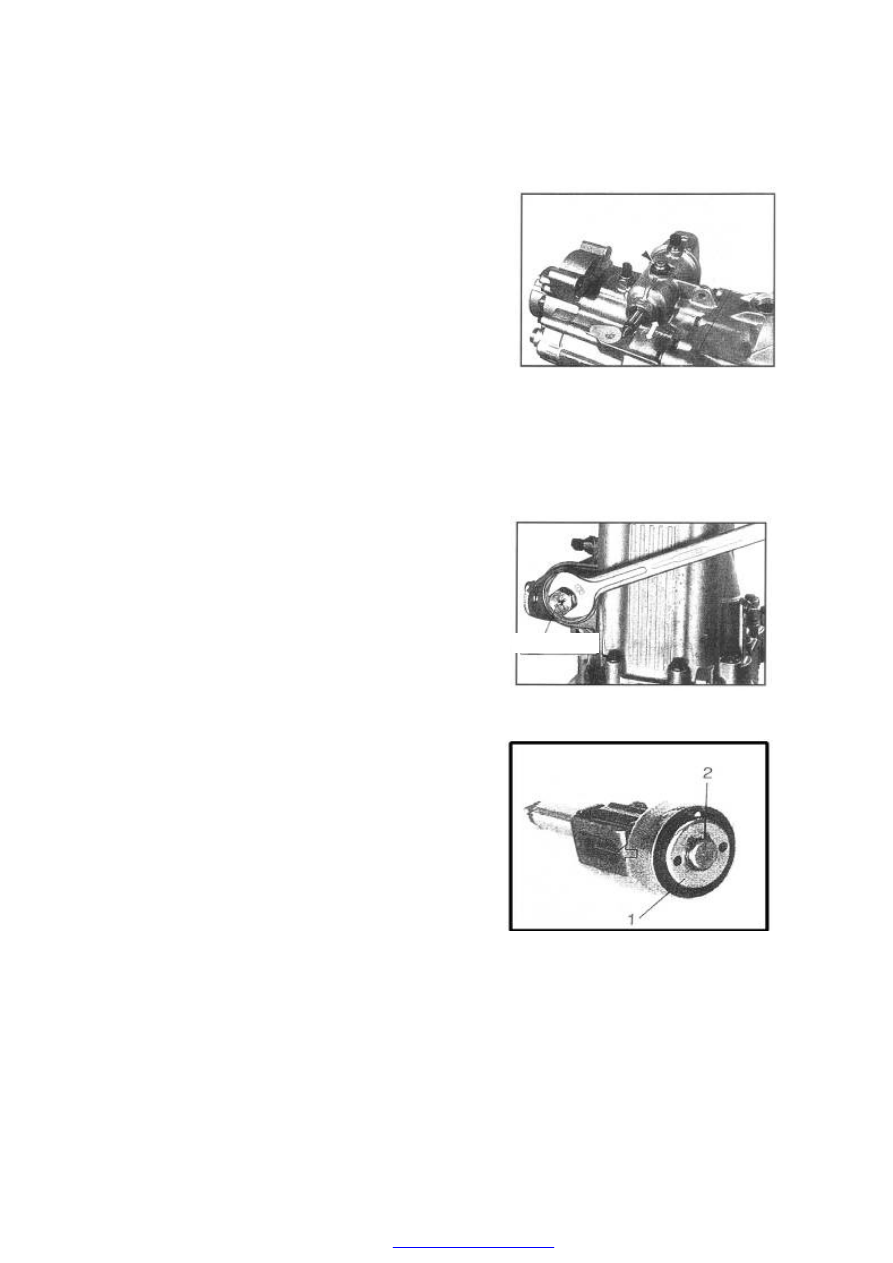

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT



——It  need  not  to  break  down  the  transmission

assembly.



Disassembly:



——Put  transmission  assembly  on  the  shelf  or

workbench.

— — Leave  it  on  the  neutral  position.  (The

gearshift  shaft  move  smoothly  on  arrowhead
direction)

— —Screw  off  the  gearshift  positioning  holder

assembly.






——Unscrew  the  bolt  cover  by  special  tool  and

take off gearshift shaft.








——See the picture, press the spring holder to the

arrowhead  direction  to  compress  the  internal
spring. Keep at this position until disassemble
the snap ring No.2.

Assembly:

——The  assemble  process  is  opposite  to  above

process.

Main point:

——Make sure the fork system on neutral gear.

——Moment to fasten bolt cover is 50Nm.

——Moment of fastening the gearshift shaft

positioning holder is 40Nm.




J-32
