Chery A15 / 480 LHD model. Manual - part 128

DISASSEMBLY AND ASSEMBLY OF INPUT SHAFT NEEDLE BEARING



Disassembly:

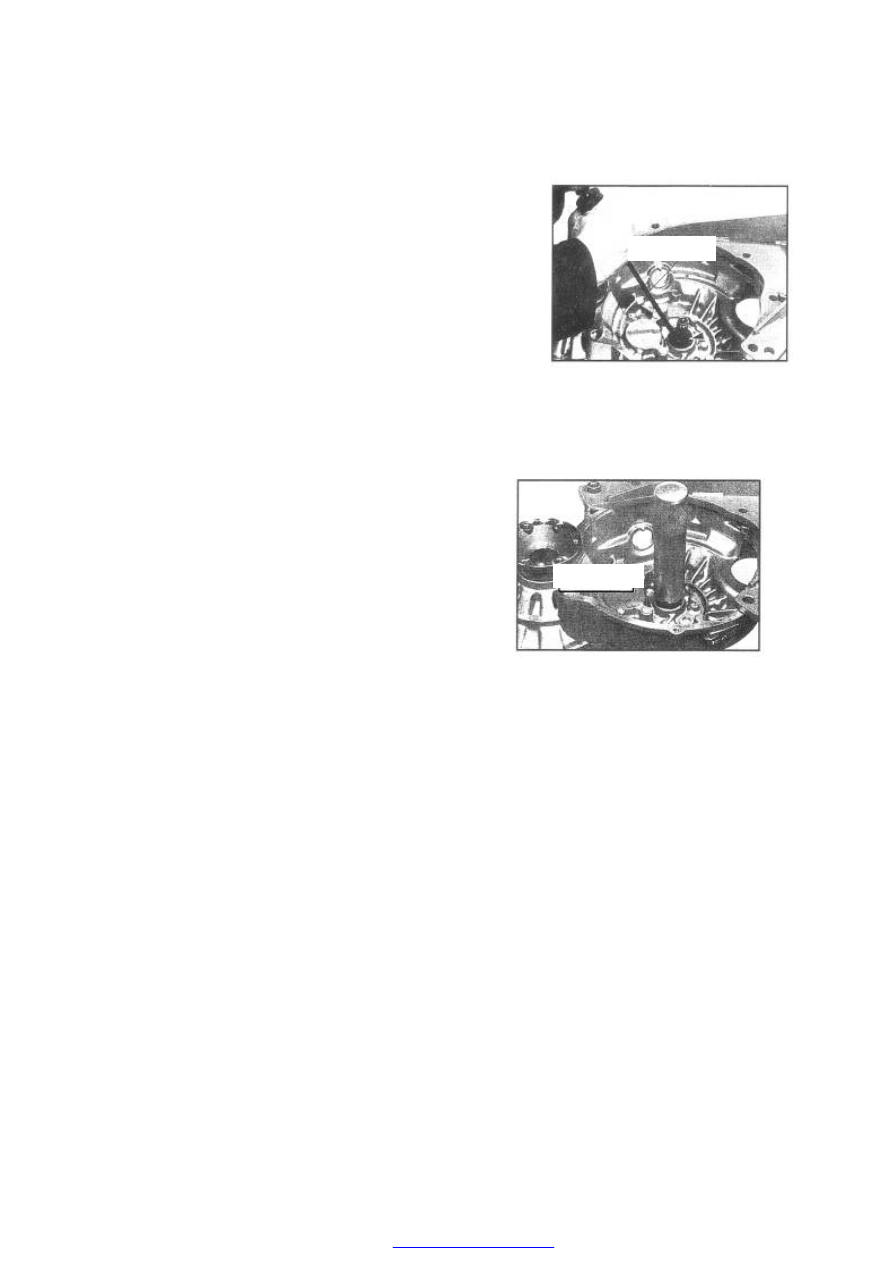

——See  the  picture,  dismantle  the  needle  bearing

by special tool.












Assembly:

——See the picture, assemble the input shaft

needle bearing by special tool, and make sure
press it to the right position.

























Special Tool

Special Tool


Special Tool

J-33

DISASSEMBLY AND ASSEMBLY OF THE INPUT SHAFT OIL SEAL



Disassembly:

——It  need  not  to  break  down  the  transmission

when disassemble the input shaft oil seal.

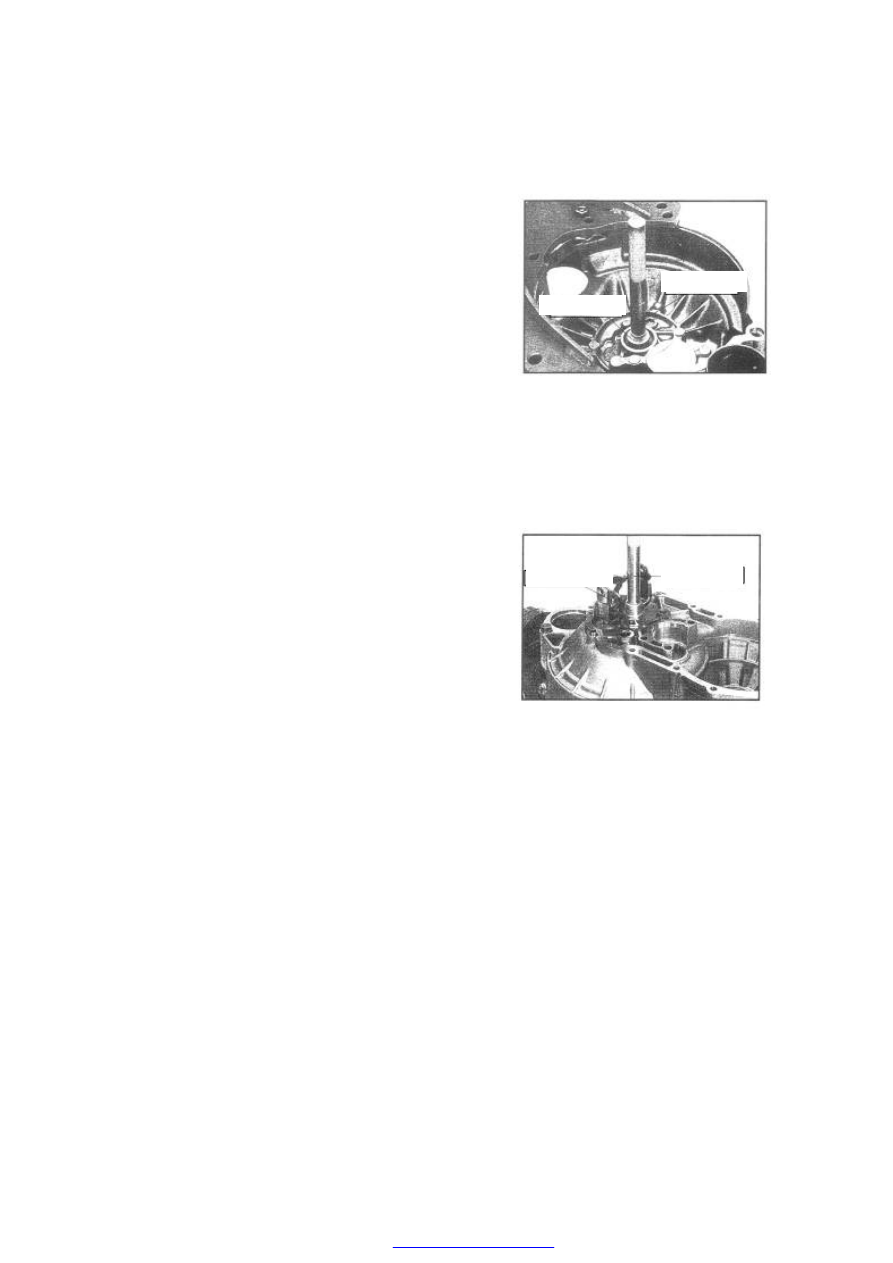

See  the  picture,  disassemble  the  input  oil  seal

according  to  the  arrowhead  direction  by  special
tool





Assembly:

——See the picture, lubricate the lip of the oil seal

and  press  the  oil  seal  to  its  right  position  by
special tool.





























Special Tool


Special Tool

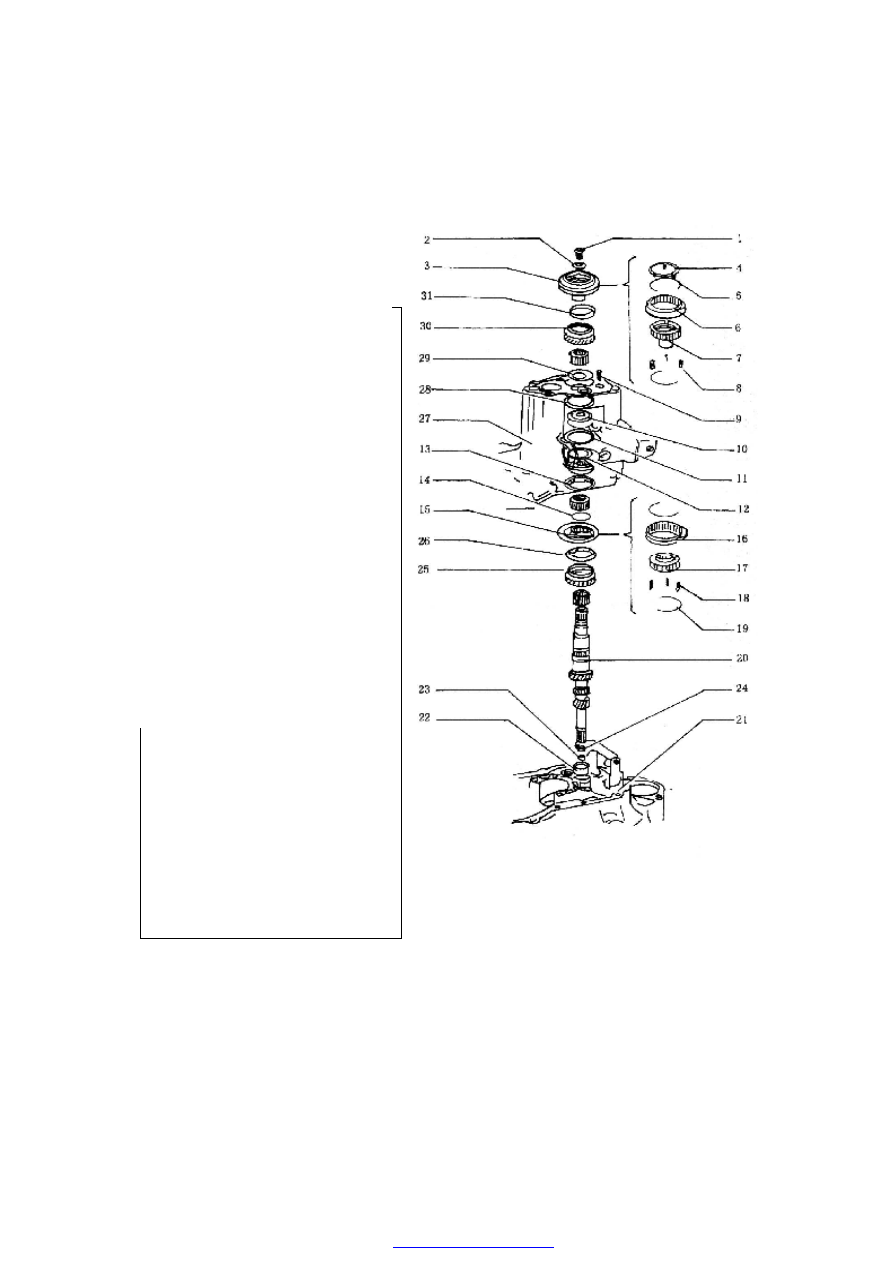

RESOLUTION GRAPH OF INPUT SHAFT







1.  5

th

  Synchronizer  fixing  bolt    2.

Fixing bolt shim 3. 5

th

 Synchronizer

assembly    4.  5

th

  Synchronizer  gate

bracket 5. 19 Steel spring 6. 5

th

 Hub

sleeve  7.  5

th

  Clutch  hub  8.  18  Gate

9. Fixing screw of rear bearing plate
10.  Input  shaft  rear  bearing    11.
Rear  bearing  plate  12.  4

th

  Driving

gear  13.  4

th

  Synchronizer  ring    14.

Snap ring 15.    3

rd

-4

th

 Synchronizer

assembly  16.    3

rd

-4

th

  Hub  sleeve

17.    3

rd

-4

th

  Clutch  hub  20.  Input

shaft  21.  Clutch  housing  22.
Needle  bearing  23.  Oil  seal  of
clutch  tappet  24.  Bushing  of  clutch
tappet  25.    3

rd

  Driving  gear  26.  3

rd



Synchronizer

27.

Transmission

housing  28.  Adjustment  shim  (may
not  use)  29.  5

th

  Driving  gear  plate

30.  5

th

  Driving  gear  31.  5

th



Synchronizer ring

Resolution Of Input Shaft

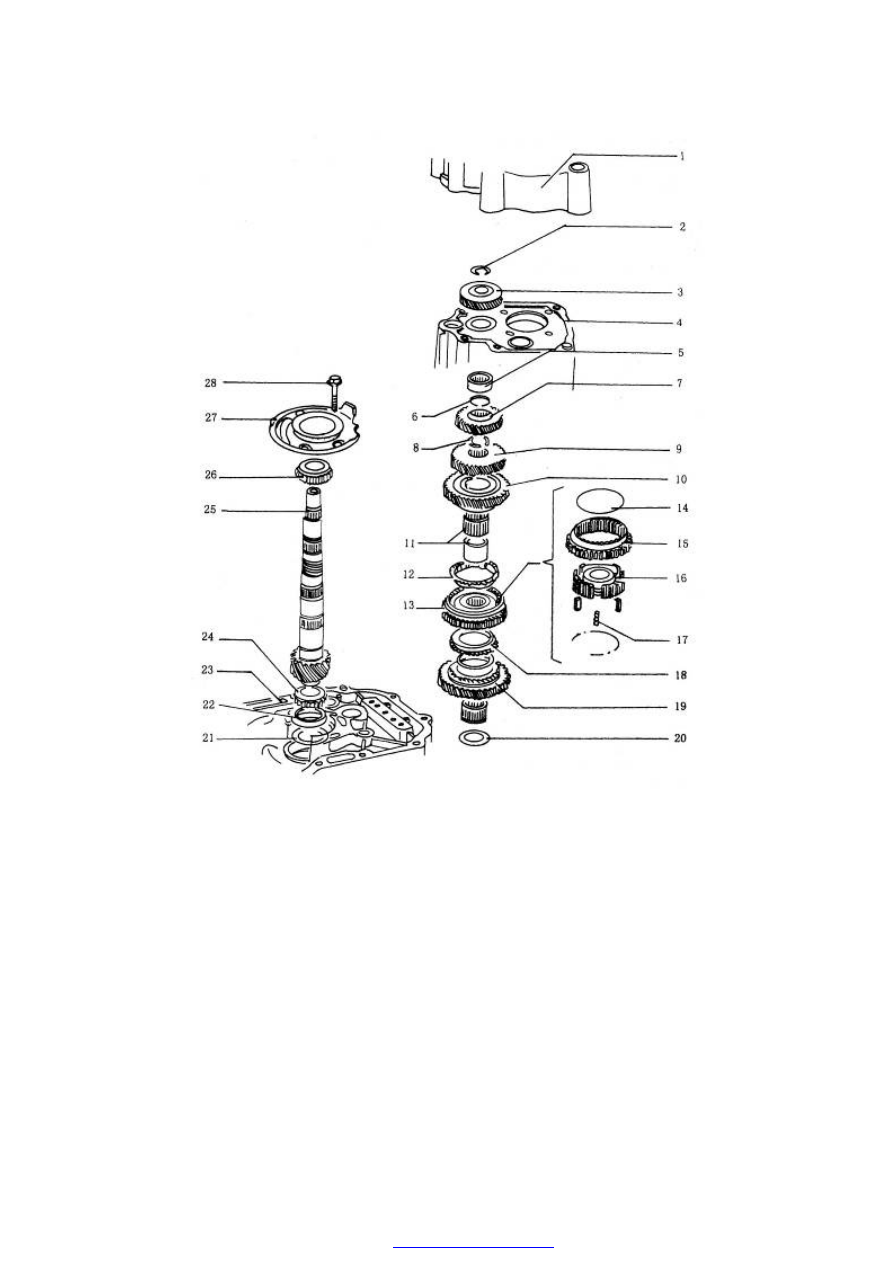

RESOLUTION GRAPH OF OUTPUT SHAFT







1. Rear housing    2. 5

th

 Driven gear snap ring 3. 5

th

 Driven gear 4. Transmission housing

5. Needle bearing    6. 4

th

 Driven gear snap ring    7. 4

th

 Driven gear    8. 3

rd

 Driven gear

snap ring    9.3

rd

 Driven gear 10. 2

nd

 Driven gear 11. 2

nd

 Driven gear and bushing 12. 2

nd



Synchronizer  ring  13.  1

st

-2

nd

  Synchronizer  assembly    14.  Steel  spring  15.  1

st

-2

nd

  Gear

sleeve  16.  1

st

-2

nd

  Hub  17.  Gate  18.  1

st

  Synchronizer  ring    19.  1

st

  Driven  gear    20.  1

st



Needle  bearing  snap  ring    21.  Adjustment  shim    22.  Front  bearing  external  ring    23.
Clutch  housing    24.  Output  shaft  front  bearing  25.  Output  shaft  26.  Output  shaft
intermediate  shaft    27.  Intermediate  bearing  pedestal    28.  Bearing  fixing  bolt  Output
shaft break down
