Chery A15 / 480 LHD model. Manual - part 125

Assembly:

——The assembly of the transmission is in reverse

of  its  disassembly,  pay  attention  to the below
items:

1.  Assemble  differential  assembly  on  clutch

housing, at first do not assemble output flange.

2.  Assemble  output  shaft  and  output  shaft  front

bearing  plate,  plug  into  fixing  bolt  and  fasten
by 40Nm moment.

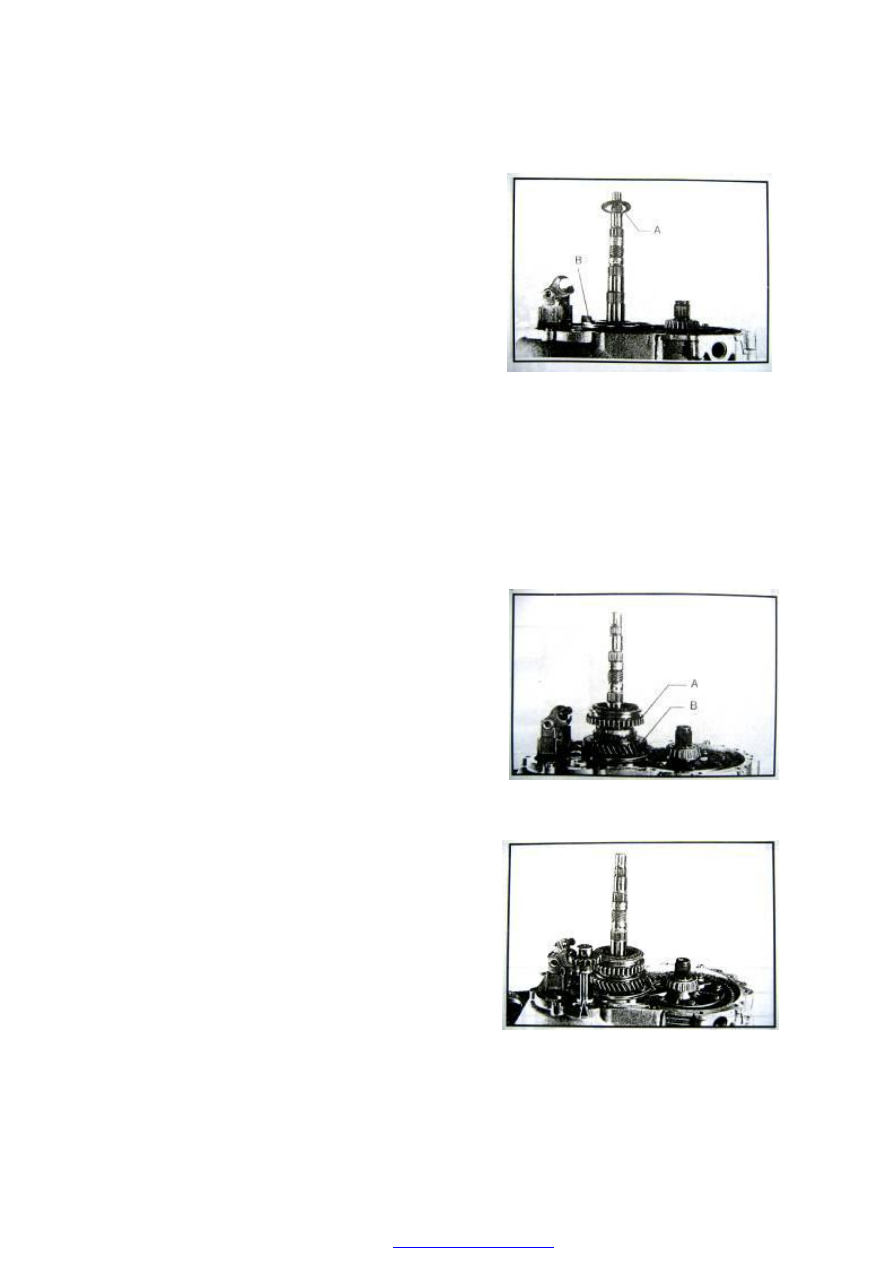

3.  Assemble  thrust  shim  needle  bearing.  Pay

attention to the direction of the thrust shim, the
inside  diameter  of  thrust  shim  A  should  be
integrate  closely  with  the  bearing  holder.  Pay
attention  that  don’t  mix  up  the  1st  and  2nd
synchronizer  ring,  1st  synchronizer  ring  is  not
sprayed  molybdenum  and  has  three  gears
missing.






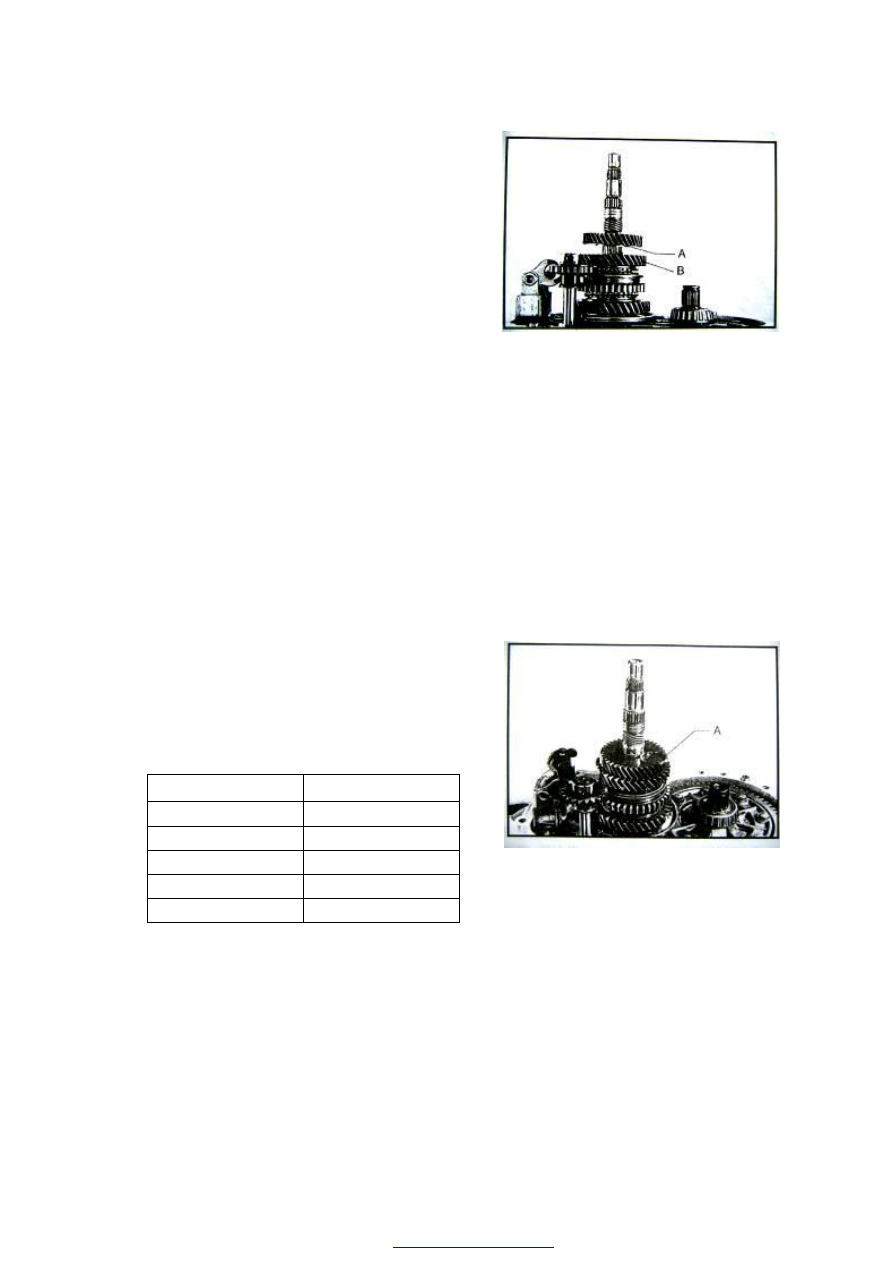

——The side with gears A towards 1st driven gear

B  when  you  assemble  the  1st  and  2nd
synchronizer.






——Assemble  reverse  gear  idler  and  idler  shaft

onto clutch housing.






——Assemble  the  needle  bearing,  synchronizer

ring,  and  gear  of  2nd  and  3rd  driven  gear.
When you assemble the 3rd driven gear, make
sure  that  the  side  with  bulge  towards  2nd
driven gear.










——Use snap ring to adjust the axial size after the

assembly  of  3rd  driven  gear.  Choose  the
thickest snap ring from the permitted size and
assemble  it  into  the  snap  ring  groove.  Make
sure that the snap ring can not too big and can
be assembled into the groove.



Part No.

thickness（mm）

015-1700381AA

2.8

015-170038AB

2.9

015-1700381AC

3.0

015-1700381AD

3.1

015-1700381AE

3.2








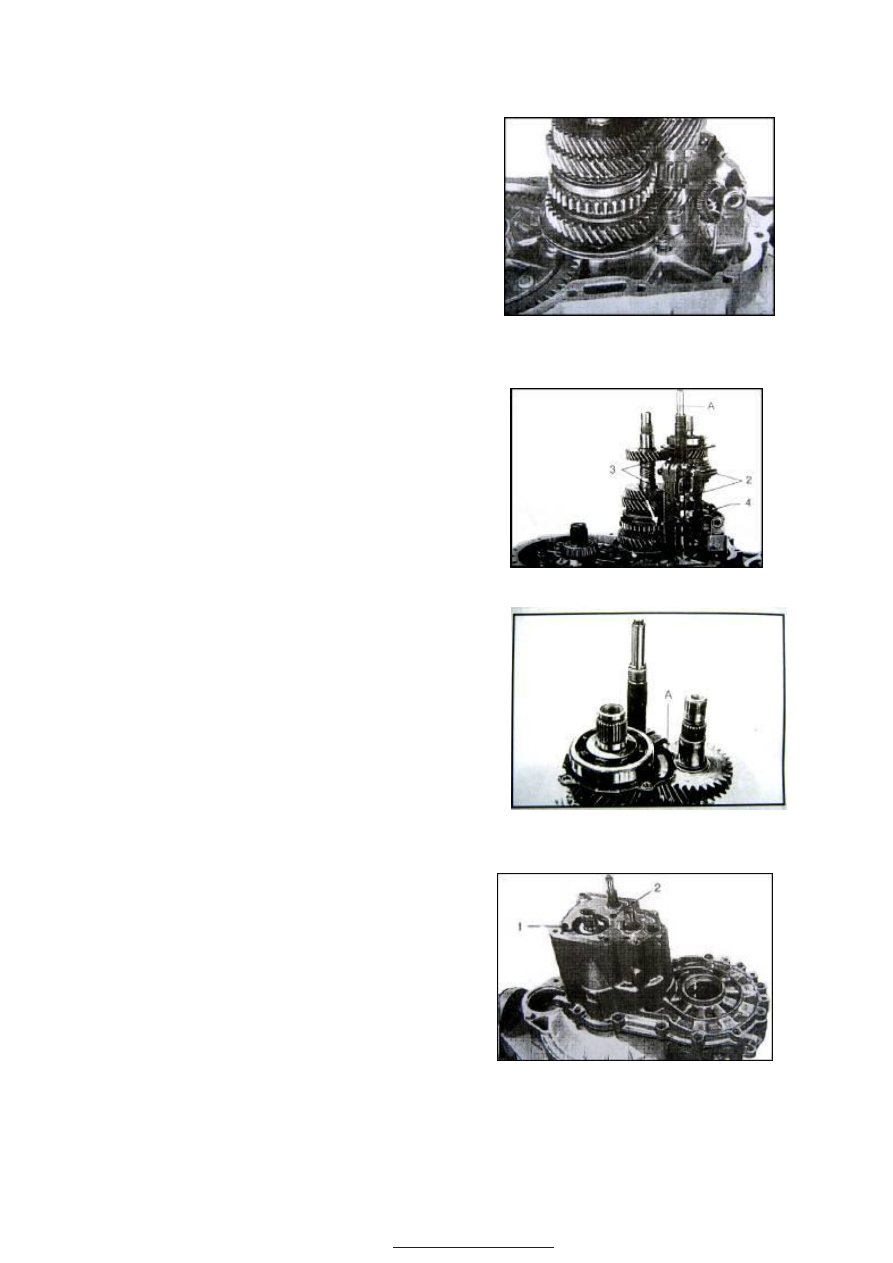

——Make sure put the balance spring of fork shaft

into the clutch housing fork shaft hole.







——Assemble  the  fork  assembly  into  its  right

position, and then assemble the idler shaft.

1—1st and 2nd fork
2—3rd and 4th fork
3—5th fork guide and bushing

4—reverse gear fork guide





——Assemble input shaft rear axle pump plate A,

pay attention that the position of A should be
the  same  as  in  the  picture. Put  new  front and
rear  housing  seal  shim  and  assemble
transmission housing.










——Put M17 bolt 1 into the threaded hole(see the

picture),  grasp  the  fork  shaft  and  fillip  the
transmission  housing  with  plastic  hammer
until  the  bearing  out  of  position  to  the  right
place. Put in bolt 2 with 15Nm moment. Put in
reverse  gear  shaft  bolt  and  fasten  by  20Nm
moment,  put  in  front/rear  housing  fixing  bolt
and  fasten  by  25Nm  moment;  fasten  the  rear
bearing plate of input shaft by 15Nm moment.



Main points：

1.  Please  do  not  take  off  the  fork  shaft  from

5th  fork  bushing  otherwise  the  fork  and
guide  plate  will  deviate  its  right  position
and fallout.

2.  Before  assemble  the  gearshift  shaft  please

put the transmission at it neutral position.

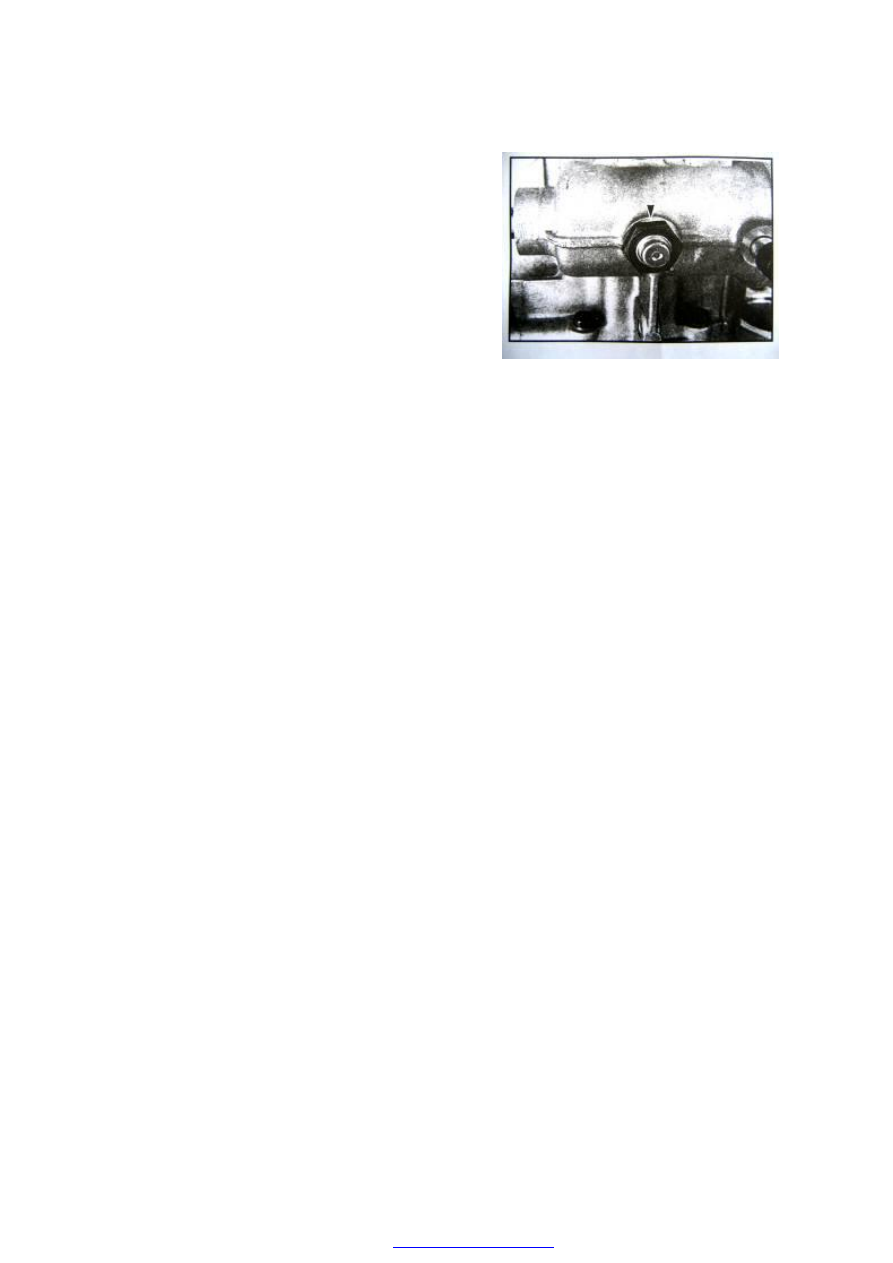

——  Inset gearshift shaft and big compression

spring, fasten the bolt cover by 50Nm
moment.

——Screw in gearshift positioning holder

assembly and fasten it by 40Nm moment.
