·Maintenance of Brake Pedal
—Check the smooth operation of brake pedal, and remove it for inspection if its operation is

abnormal. Check whether the brake pedal is distorted or deformed, and replace it if any.

—Check whether the brake pedal shaft is worn seriously or deformed, and replace it if any.

All shaft pins shall be lubricated when assembling.






DISASSEMBLY/ASSEMBLY AND INSPECTION OF FRONT WHEEL DISC BRAKE

REMOVAL AND INSTALLATION OF FRONT WHEEL DISC BRAKE



Removal:

—Lift up the vehicle and remove the front wheel.

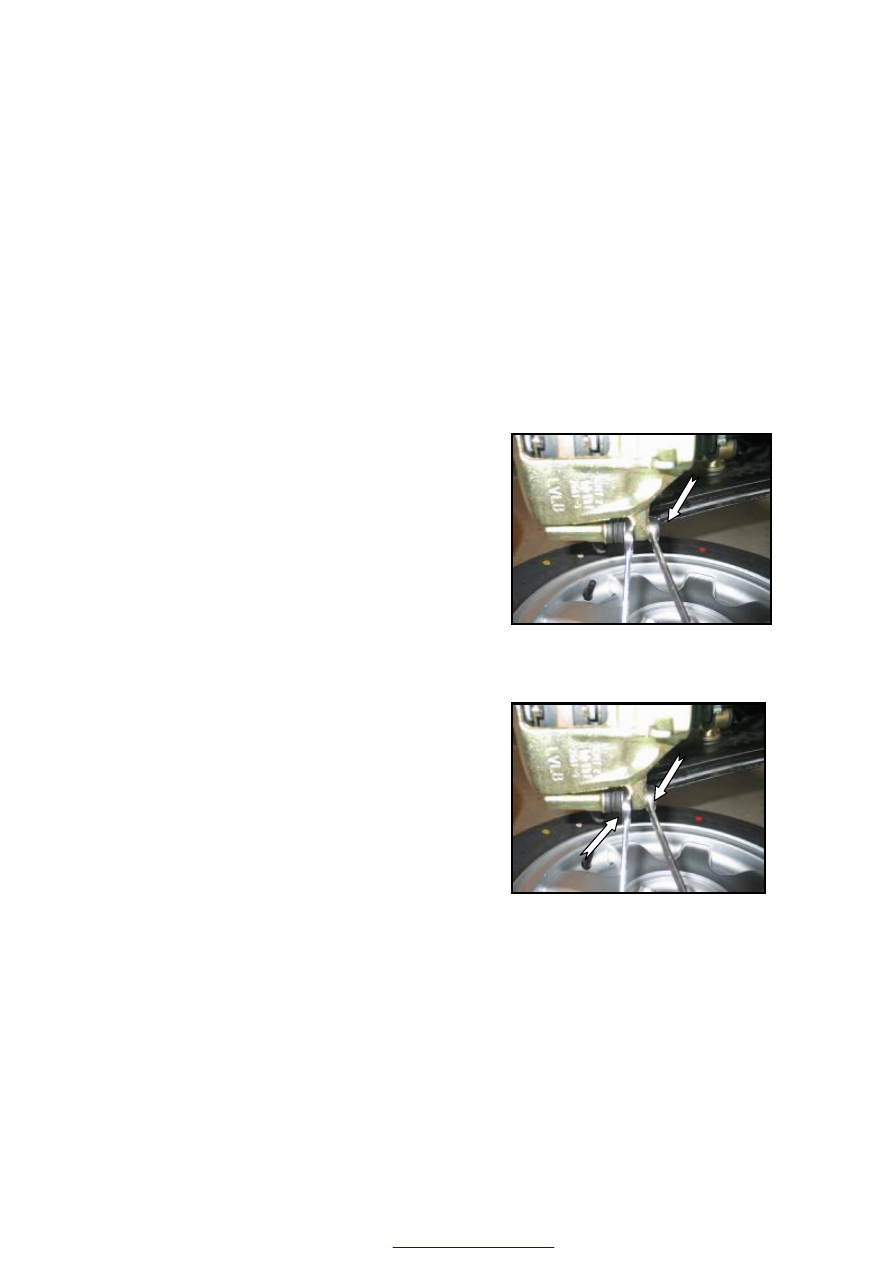

—Loosen  and  remove  the  fixing  bolt  (where  the

arrow points).

—Detach  the  caliper  housing  and  then  remove  the

brake lining.

Install it in the reverse order of removal.
Installation:

—The  brake  lining  with  a  larger  friction  surface

shall be installed outside when installing the brake
block.

—The  brake  linings  on  both  sides  shall  be  replaced

at the same time with the products provided by the
same one manufacturer when replacing.

—The  tightening  torque  of  securing  bolt  shall  be

25±2N·m    (as shown in the figure).

— The  tightening  torque  of  wheel  bolt  shall  be

110±10N·m.

—The brake disc shall be replaced when the wear

limit of 10 mm reaches. Remove the caliper
housing firstly before replacing the brake disc.
Remove the dirt and anti-rust oil on the friction
surface of new brake disc before it is installed.





REPLACEMENT OF FRICTION SHOES OF FRONT WHEEL DISC BRAKE



—

Lift  up  the  vehicle  and  remove  the  front  wheel,
and then detach the lower fixing bolt of the caliper
housing.

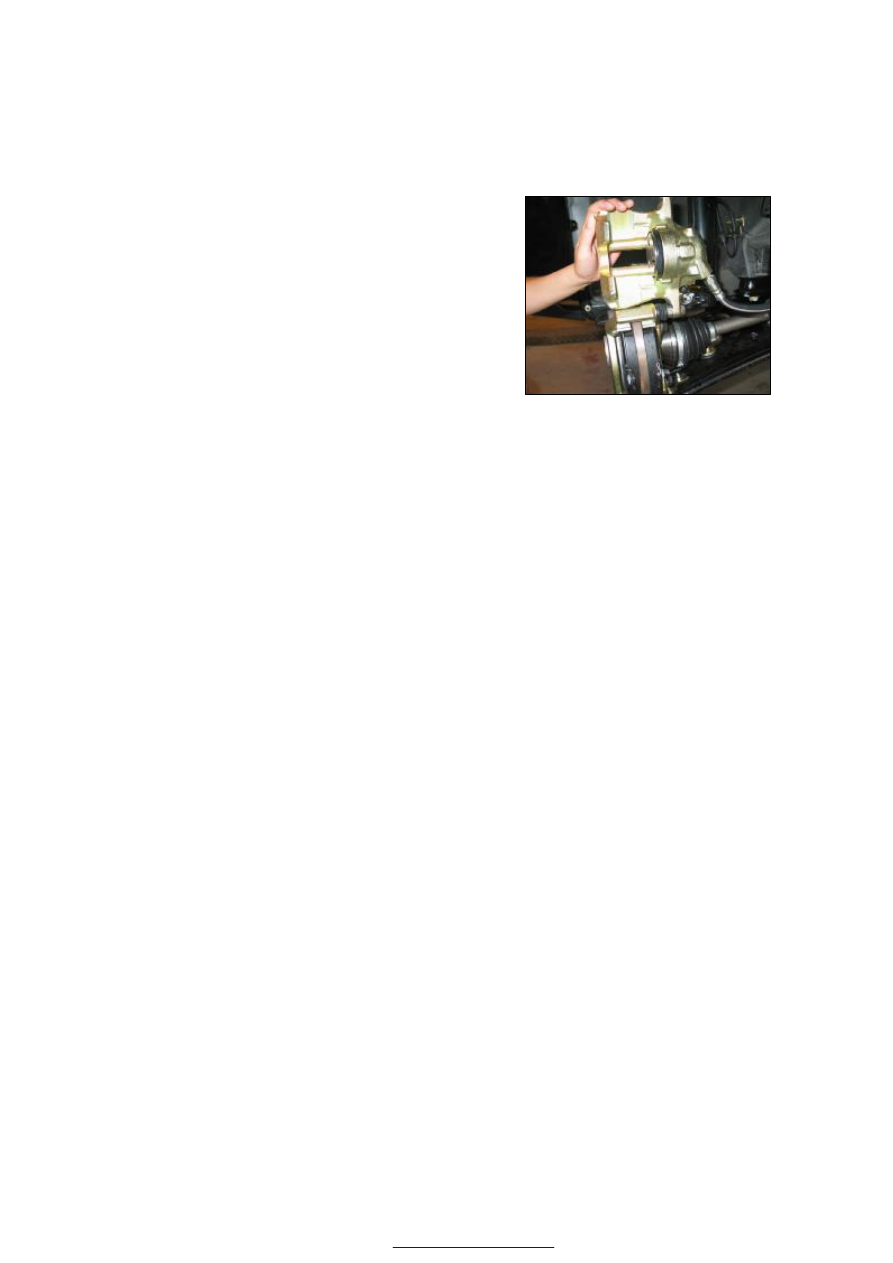

—Lift  up  the  brake  caliper  from  the  bottom  to  top,

and  remove  the  brake  lining  (as  shown  in  the
figure).

— Press  the  caliper  piston  back  into  the  caliper

housing.  Use  a  suction  hose  to  pump  some  fluids
out from the brake  fluid reservoir  if  its fluid  level
is too high before the piston is pressured back, the
purpose  of  which  is  to  prevent  the  brake  fluid
from  overflowing  and  damaging  the  paintwork.
Since  the  brake  fluid  is  corrosive  and  toxic,  it
shall  be  stored  in  a  special  plastic  bottle  or  other
containers.

—Install the inside brake lining on the brake caliper

bracket of  the  steering  knuckle,  and  then  refit the
outside brake lining.

—Ensure that the return spring shall be in its proper

position  when  installing  the  brake  caliper;
otherwise it may cause the brake noise.

— Tighten  the  lower  fixing  bolt  of  the  caliper

housing.

—Keep  the  vehicle  in  its  original  position  after  the

completion  of  installation,  and  forcefully  step  on
the  brake  pedal  several  times  so  as  to  make  the
brake lining in its normal working position.







REPLACEMENT OF INTERNAL SEALING RING OF THE WHEEL CYLINDER IN
CALIPER HOUSING
— The  sealing  ring  inside  the  wheel  cylinder  in

caliper  housing  shall  be  replaced  in case  of  aging
failure to make the sealability  bad and brake  fluid
leakage.

—Loosen  and  remove  the  securing  bolts  from  the

brake  caliper,  and  remove  the  brake  caliper.  The
brake caliper removed shall be  hung using an iron
wire.

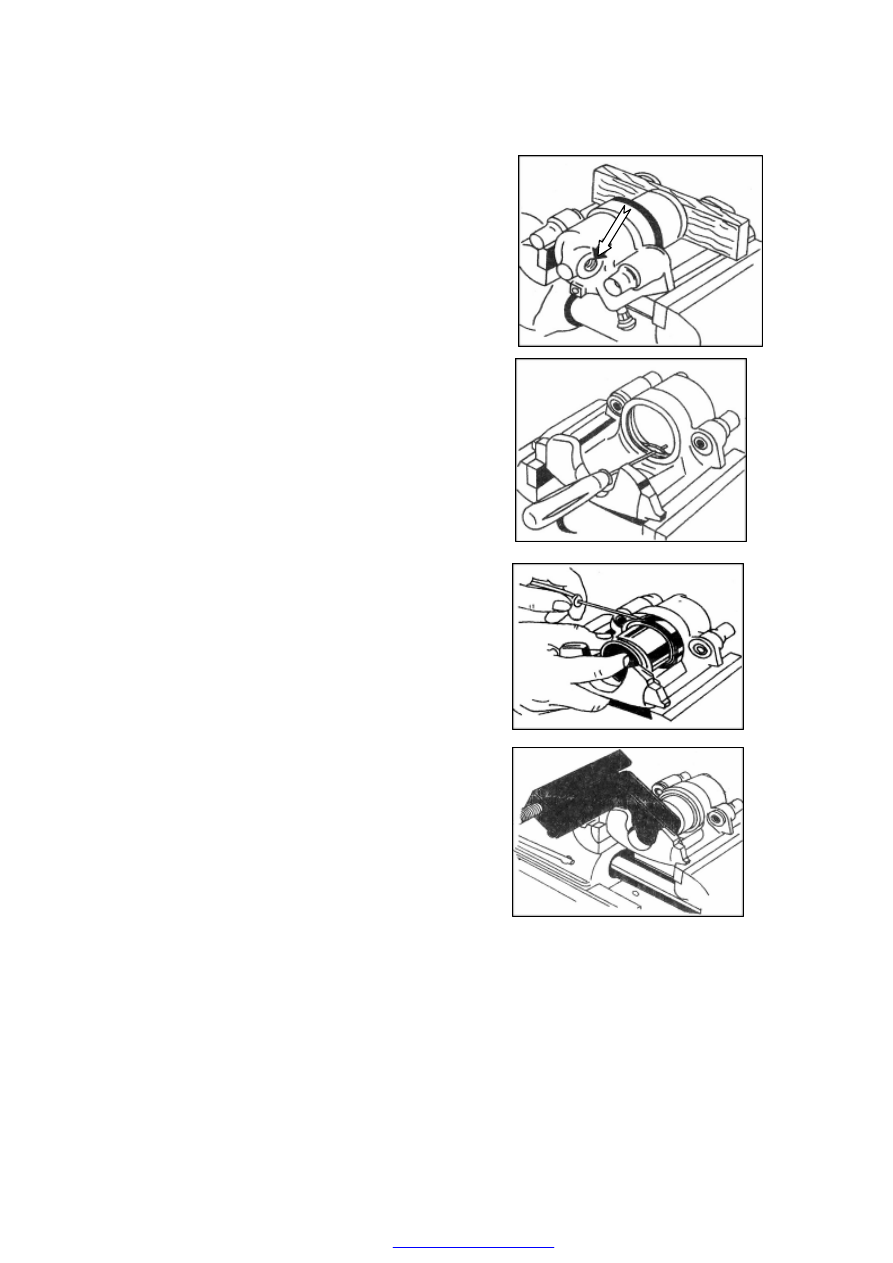

—Use the compressed air to press the piston out of

the  brake  caliper  housing.  Place  a  wooden  block
in  the  piston  indent  when  pressing  so  as  to  avoid
the piston damage, as shown in the figure.









—Apply  a tool to carefully pry out the sealing ring,

as shown in the figure.













—Install the sealing ring  into the piston with a dust

boot.

—Use a tool to install the  internal  seal ring  into the

seal  groove  inside  the  wheel  cylinder  of  brake
caliper, as shown in the figure.





—Apply the special piston assembly tool to press the

piston of brake caliper into the caliper housing, as
shown  in  the  figure.  The  external  sealing  lip  of
dust  boot  shall  be  installed  into  the  groove  of
piston.

—Install  the  brake  caliper  body  whose  sealing  ring

is already replaced.





INSPECTION OF FRONT WHEEL DISC BRAKE

Maintenance of brake lining

·Check whether there are some oil stains on the surface of brake lining, and use an abrasive

cloth to grind off it, if any.

·Check the crack, dropout and other defectives  on the brake  lining, and replace the  brake

lining, if any.

·Check the thickness of brake lining, and replace it if worn out.

·Check the wear condition of brake lining, and replace it if the thickness of brake lining is

less than the service  limit or the lining  is worn unevenly. The brake  linings on  both sides
shall  be  replaced  at  the  same  time  when  replacing  them  with  new  linings,  and  the  new
ones shall be supplied by the same one manufacturer. The wear limit of brake lining shall
be 7 mm, including the backing plate.

Maintenance of brake disc

·Check whether there are some oil stains on the surface of brake disc, and use an abrasive

cloth to grind off it, if any.

·Check the crack, corrosion, severe score and other defectives on the brake disc, and replace

it if any.

·Check the scratch of brake disc, and machine it again if the scratch is too deep.

·Check the thickness of  brake disc, and replace it  if the thickness  is greater than the  limit

value. The standard thickness of front wheel brake disc is 13 mm with the service limit of
10 mm.

·Use a dial gauge to measure the face run-out of brake disc, and apply the turning, polishing

and other methods to treat its end surface if the run-out exceeds 0.12 mm, and replace the
brake disc if the derivation is too large.

·The brake discs on the both sides shall be placed at the same time when replacing.

Maintenance of brake caliper assy.
·Check  the  crack  and  deformation  of  the  brake  caliper,  and  correct  or  replace  it  as

appropriate.

·Check the breakage and crack of the dust boot of piston, and replace the boot, if any.
·Check the aging, crack and other defectives of the sealing ring of piston, and replace the

ring, if any.

·Check the oil leakage, motion blocked, unsmooth return of the piston, and repair it, if any.

Check the damage, corrosion and other defectives of the piston and cylinder wall, and
replace the brake caliper assy., if any.
