REMOVAL & INSTALLATION OF REAR BUMPER



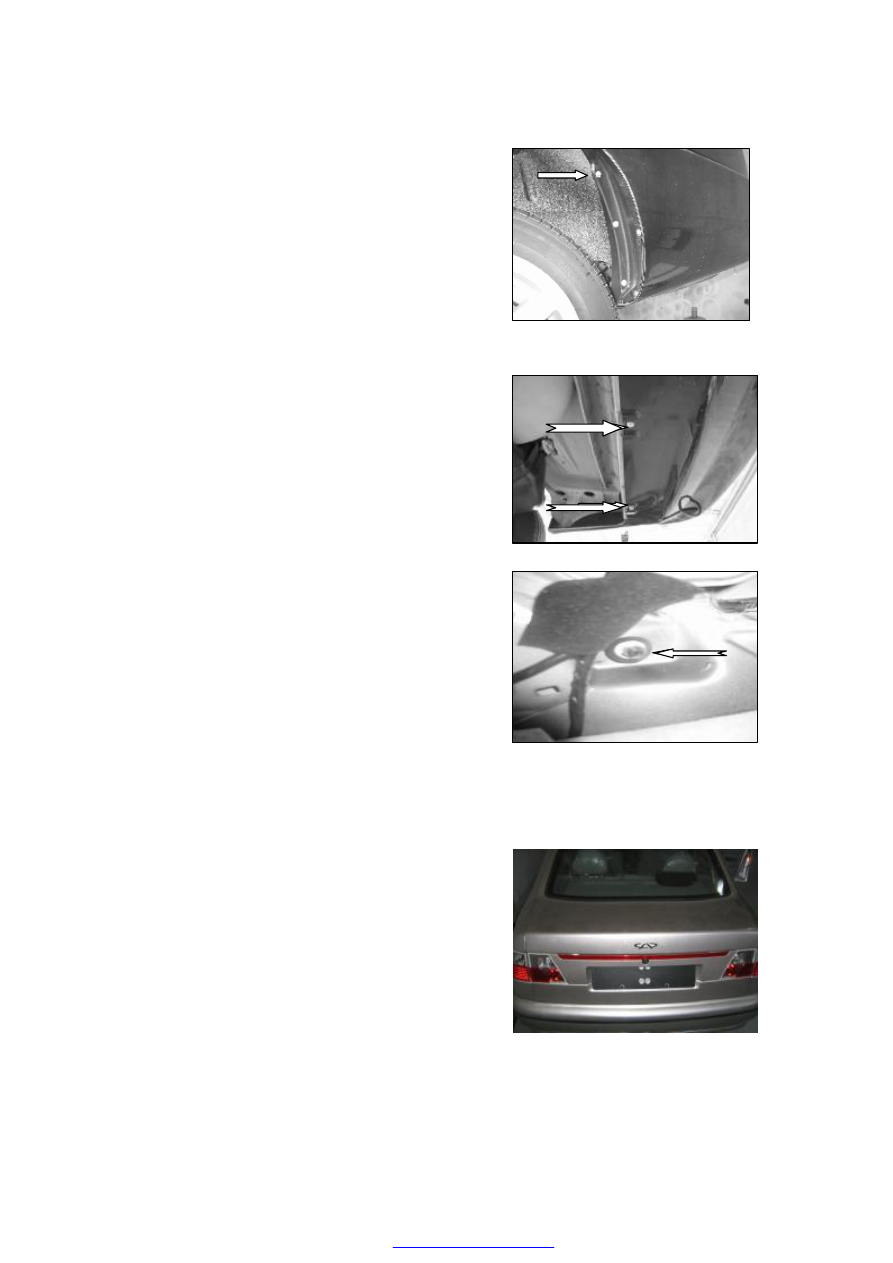

REMOVAL:
----Remove partial lining of rear wheel house.

Loosen  the  bolts  between  the  lining  and
rear bumper.










----Loosen  the  bolts  between  trunk  support

and trunk floor.










----Loosen  the  bolt  between  rear  bumper  and

trunk.

----Remove the bolt between rear bumper and

floor bottom.

----Slide  the  bumper  backward  until  it  is

disconnected with its bracket.








REMOVAL OF BRACKETS



----Loosen  the  bolts  between  bumper  and  its

brackets to remove the brackets.

----Install  the  bumper  in  the  reverse  order

of  removal.  Note  that  tightening  torque
for  the  bolt  between  the  brackets  and
floor cross member is 25N·m. Place the
brackets horizontally with ground.











INTERIOR ACCESSORIES（A11 INTERIOR TRIM）

REMOVAL & INSTALLATION OF INSTRUMENT PANEL



REMOVAL:




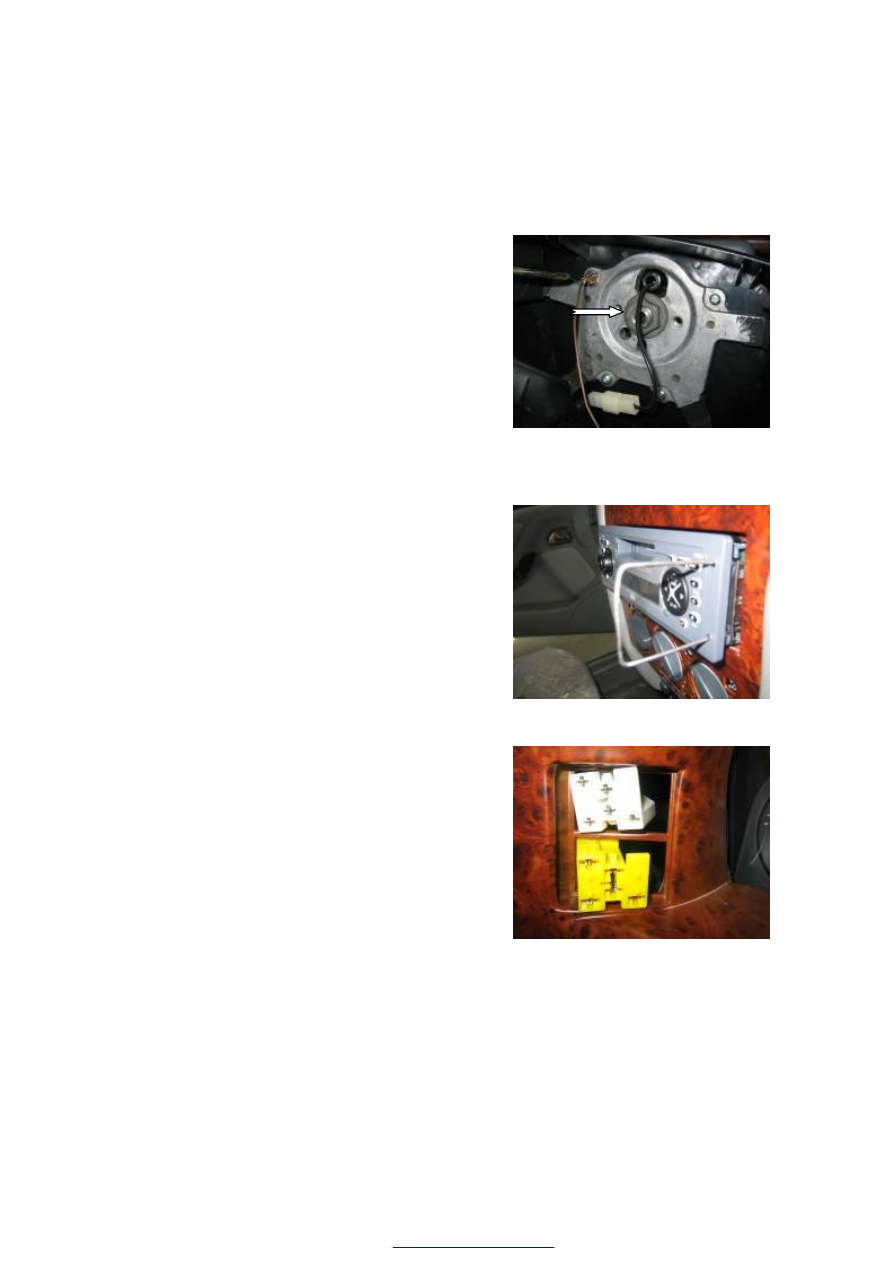

------Disconnect  the  negative  cable  of  battery

and  pry  open  the  trim  panel  of  steering
wheel. Loosen the locking nut of steering
wheel and take the wheel off.

------Remove the screw under steering column

cover  and  disconnect  the  combination
switch wiring harness connector. Take the
switch off.







------Insert a special tool as shown  in the right

figure  into the  four  holes  of  radio  to  pull
the radio out.

------Disconnect  the  wiring  harness  connector

behind the radio.



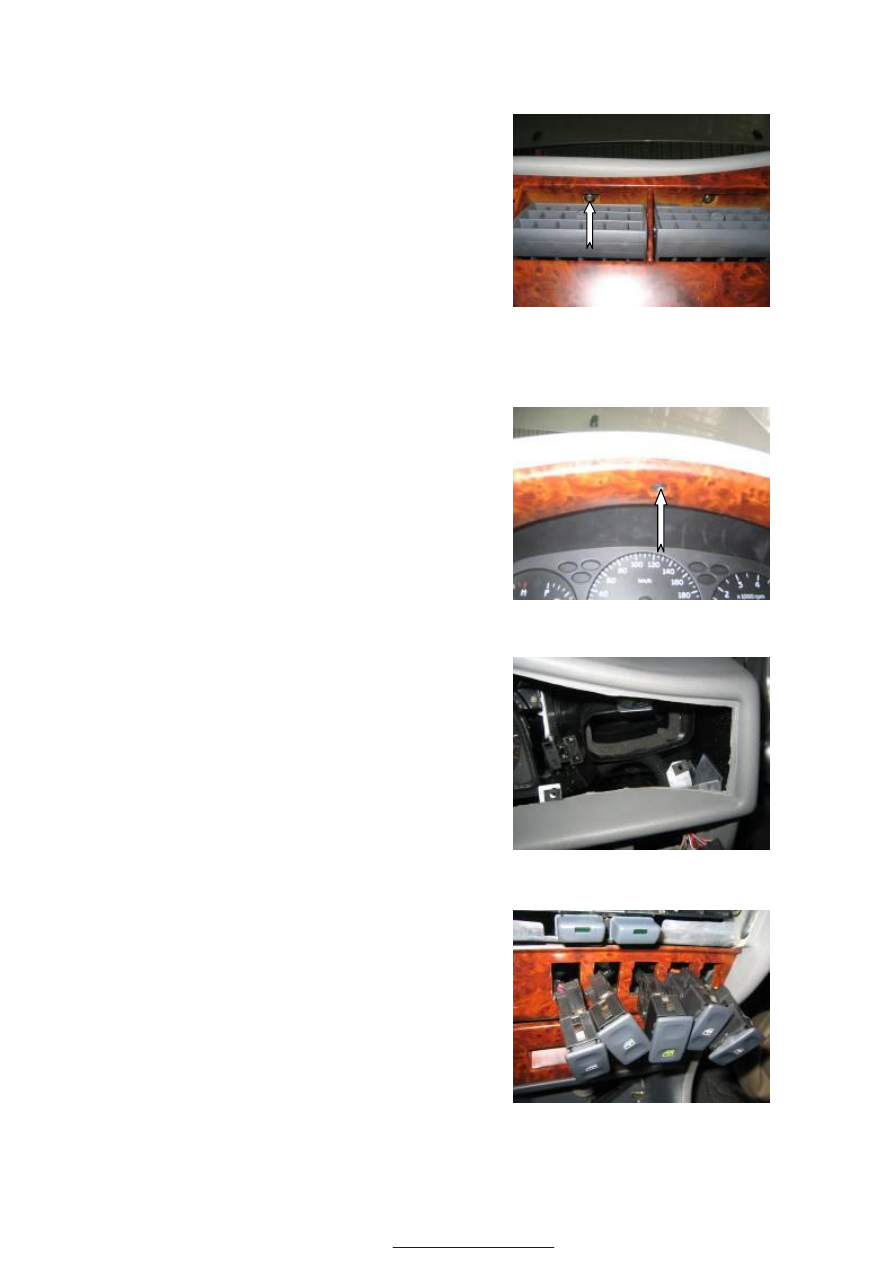

------Pry  out  the  four  light  switches  from

instrument  panel  with  screwdriver  and
disconnect the connectors.












----Pry  out  the  vents  from  instrument  panel

with  screwdriver  and  remove  the  six
screws of instrument panel.

----Open up the glove box and remove the

four screws on the top and two sides of
glove  box.  Pull  outward the  upper  part
of the box to take out the glove box.





















-----Pull  outward  the  instrument  panel  to take
it out.












------Pull  out  the  five  connectors  of  power

window switch and disconnect them.









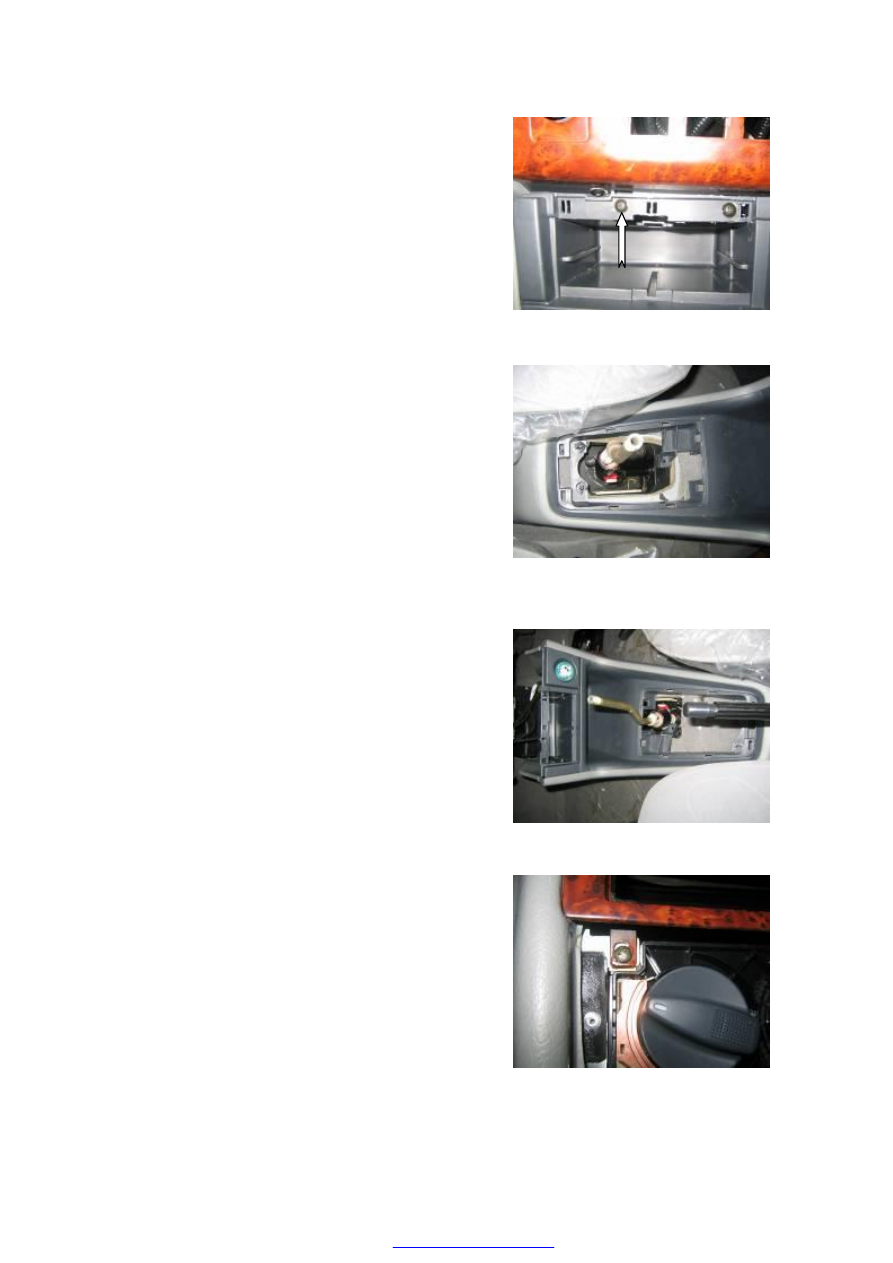

------Take the ash tray out and remove the clip

on  the  top  of  the  ash  tray.  Remove  the
two  screws  behind  central  console  and
instrument panel.











------Pull  out  the  clip  of  shift  lever  dust  boot

and  central  console.  Turn  in  counter
clockwise  way  the  shift  lever  to  remove
it.  Remove  the  screw  connecting  the
central console and lever bracket.










------Pull  upward  the  back  of  central  console

to disconnect the clip and raise the central
console up from the front to disengage it.











------Take off the A/C panel.
