EXTERIOR ACCESSORIES

REMOVAL, INSTALLATION & ADJUSTMENT OF ENGINE HOOD

REMOVAL：
------Brace  engine  hood  to  remove  washer

nozzle of windshield.







------Loosen  the  four  screws  securing  engine

hood  and  hinges,  two  each  side,  while
the other operator removes the hood.


INSTALLATION:
------Install in the reverse order of removal.





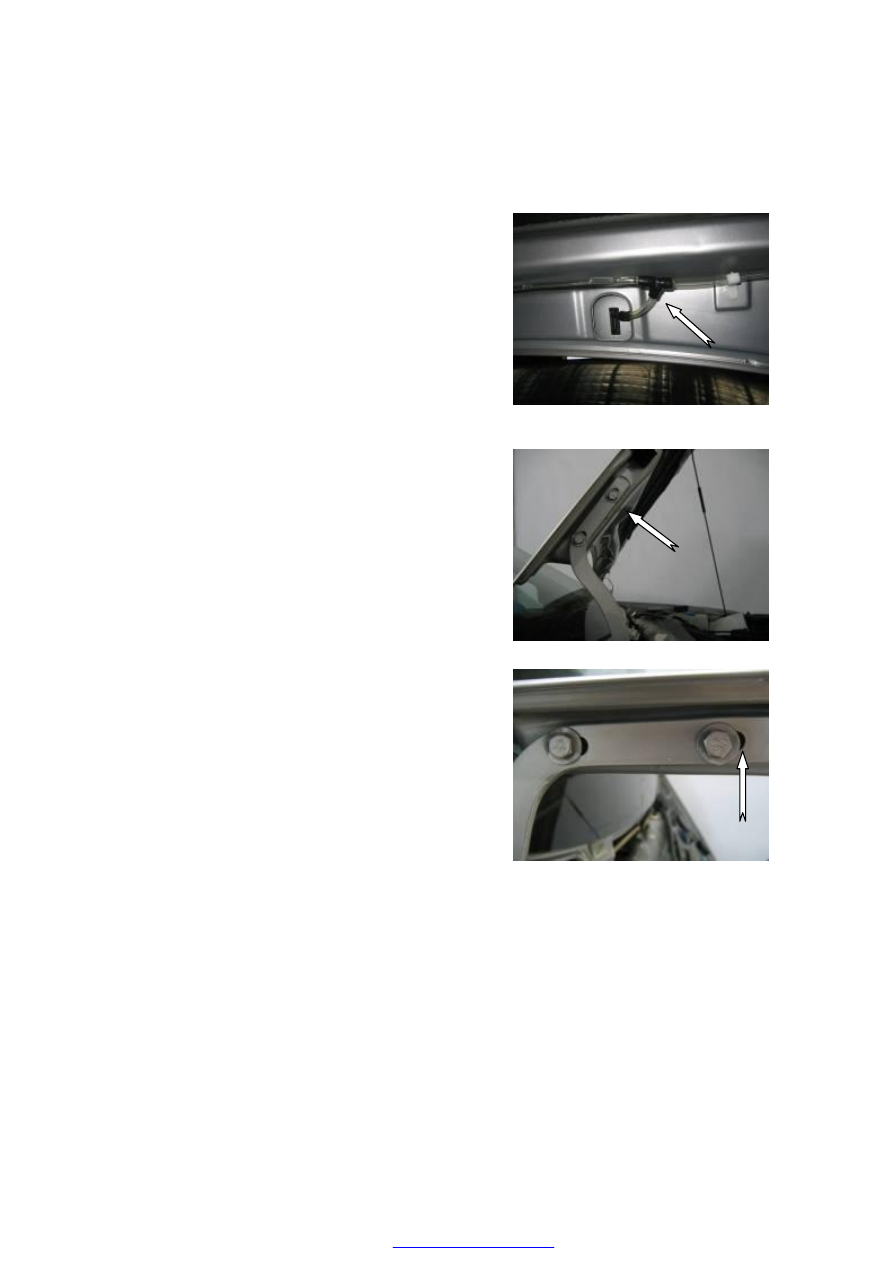

ADJUSTMENT:
------To  ensure  an  even  clearance  of  4 ±

0.5mm,  consistent  height  and  smooth
transition  around  the  hood,  the  hinge  is
designed  with  slot  in  it  to  make  final
adjustment of engine hood.

------In  making  transverse  adjustment  of  the

hood,  loosen  the  bolt  as  shown  in  the
figure  to  move  the  hood  till  the  desired
value is reached.

------In  making  vertical  adjustment  of  the

front part of the hood, adjust the pin with
the  rubber  stopper  to  keep  front  fender
and engine hood on the same level.















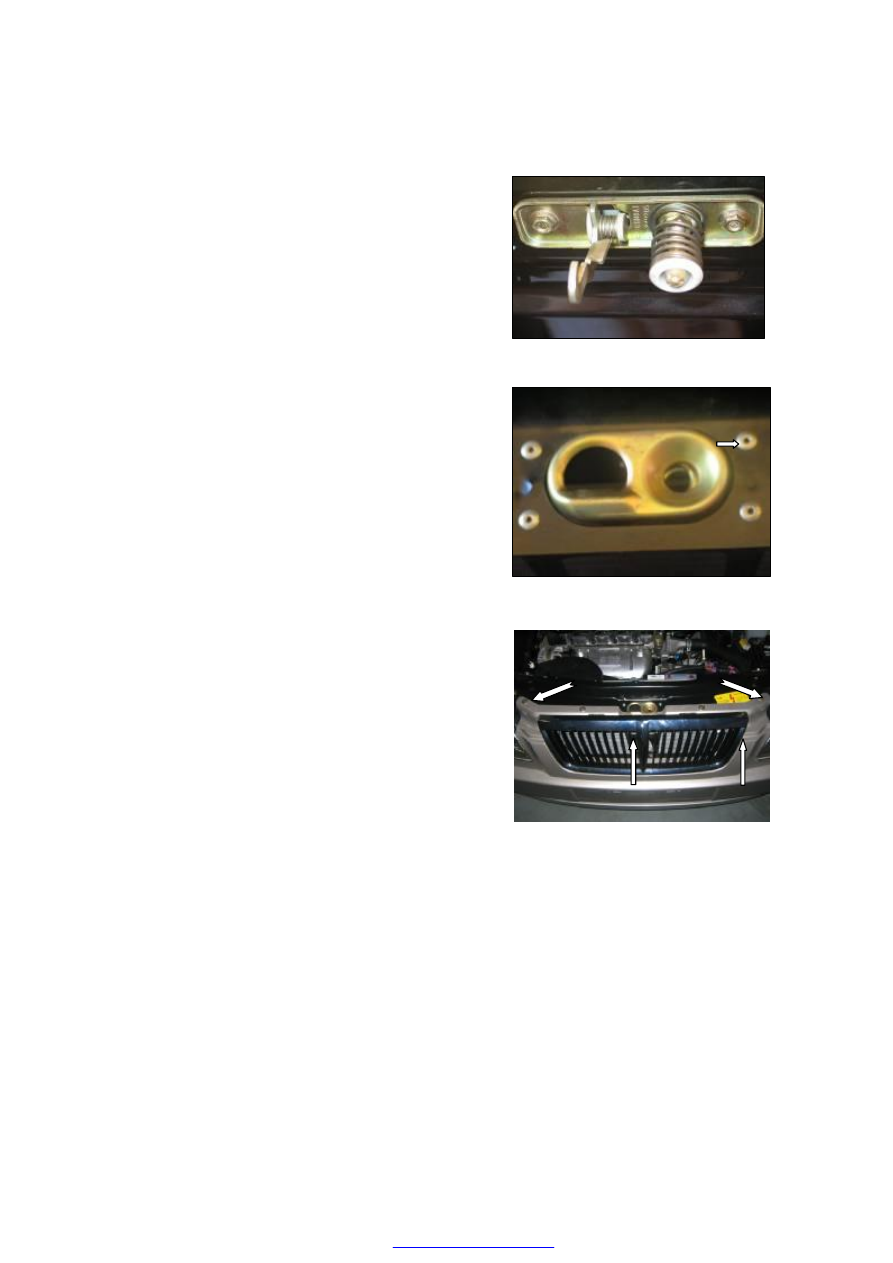

REMOVAL & INSTALLATION OF HOOD LOCK



REMOVAL:
------Remove  the  upper  hood  lock.  Tightening

torque for the bolt as shown  in the  figure  is
14±2N·m.

------Remove  the  lower  hood  lock..  When

removing  the  grid  of  radiator,  remove  the
four  screws  on  the  central  part  to  remove
front panel.






------When  removing  hood  lock,  loosen  the  cap

for  the  opening  of  release  cable  to  drill  off
the rivet between the lock and front panel.

------Remove  pin  and  lock  hook.  Remove  the

two screws between it and engine hood.











































------Removal  of  lock  handle.  Take  out  the  two

screws  between  the  control  panel  and  mud
guard from inside.


INSTALLATION:
-----Install in the reverse order of removal.

NOTE：Tightening torque for the upper bolts of

upper hood lock is 14±2 N.m.
