Chery A15 / 480 LHD model. Manual - part 41

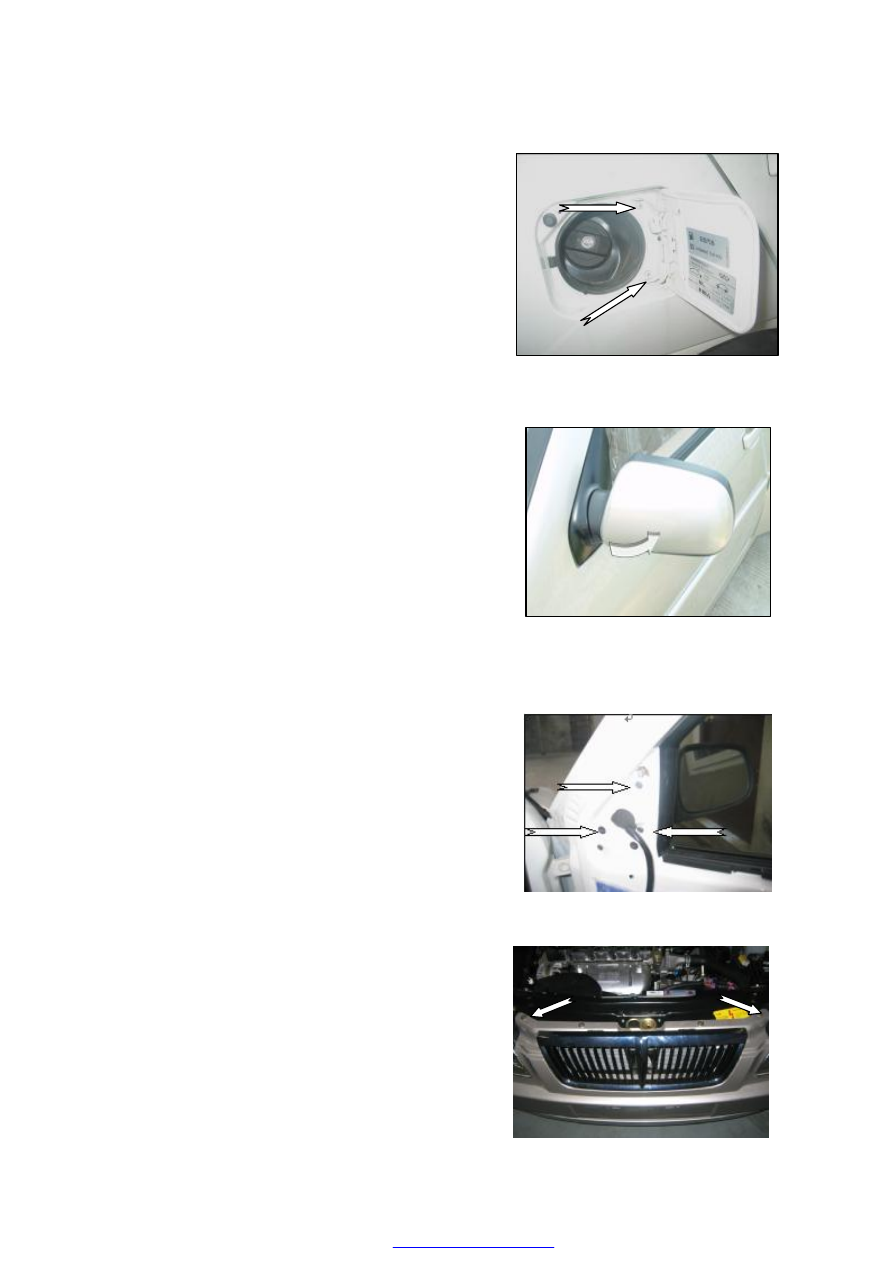

REMOVAL & INSTALLATION OF FUEL FILLER CAP



REMOVAL：
----Loosen  the  two  screws  between  the  filler

cap and car body.


INSTALLATION：
----Install in the reverse order of installation

ADJUSTMENT：
----Keep  the  size  at  (4±0.5）mm  and  flatness

error  between  cap  rim  and  the  fender  at
±0.5mm,  which  shall  not  affect  the
appearance.





REMOVAL

&

INSTALLATION

OF

EXTERIOR REARVIEW MIRROR




REMOVAL：
----In

removing

the

mirror,

relevant

instructions  shall  be  followed  to  remove
front  door  trim  panel  (refer  to  REMOVAL
&  INSTALLATION  OF  FRONT  DOOR
TRIM PANEL)



----Remove  inner  triangular  block  of  the
mirror.





----Remove  the  three  screws  connecting  the

mirror  and  door trim  panel.  Pull  the  mirror
connector off to remove the mirror.


INSTALLATION：
----Install  in  the  reverse  order  of  removal.

Tightening torque for bolts is 3±0.3N·m.





REMOVAL

&

INSTALLATION

OF

RADIATOR GRILLE

REMOVAL：
----Take  out  the  four  bolts  between  the  grille

top  and  front  end  panel  to  remove  radiator
grille as shown in the right figure.





INSTALLATION：
----  Install  in  the  reverse  order  of  removal.

Tightening torque for bolts is 3.5±2N·m.







REMOVAL

&

INSTALLATION

OF

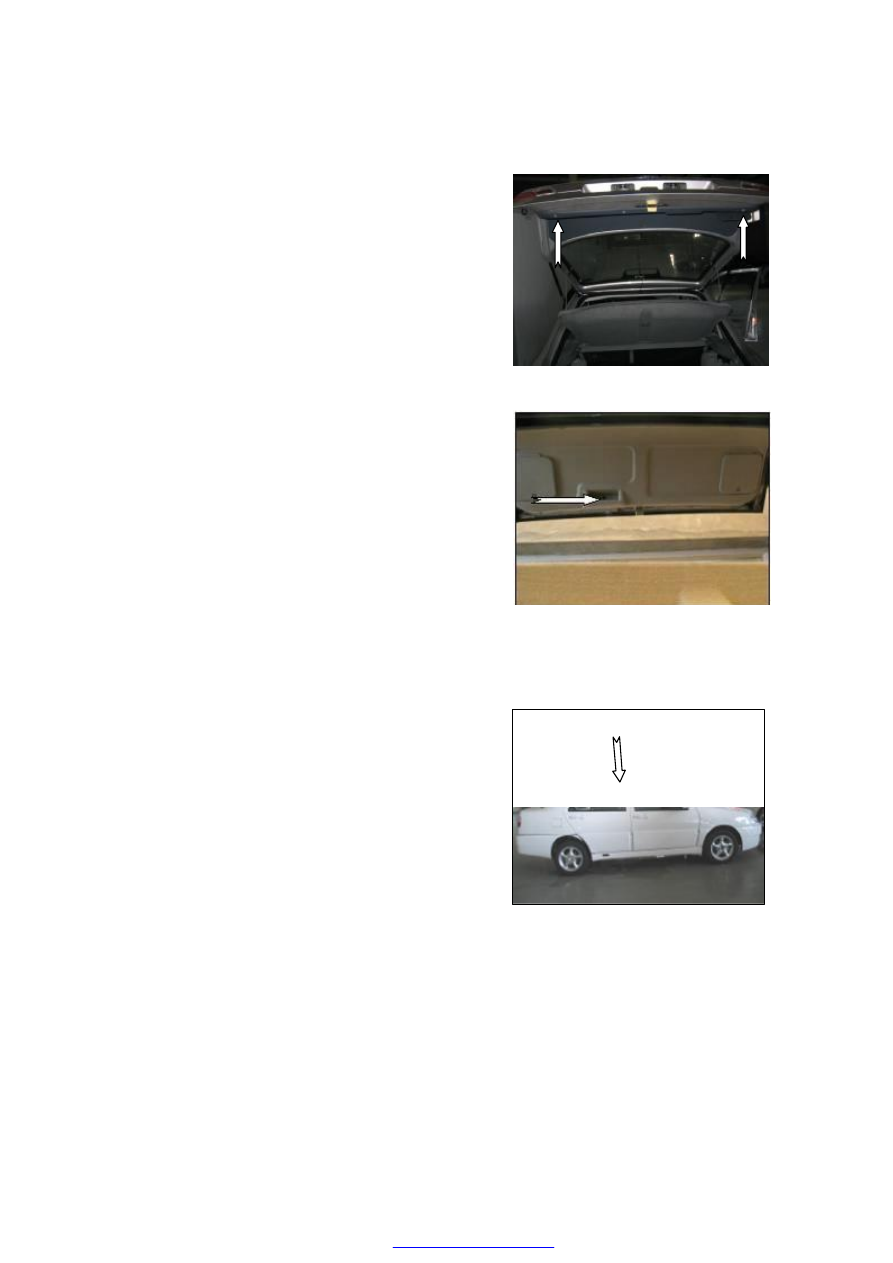

TRUNK LID TRIM PANEL






REMOVAL：
----Remove the screw of trim panel frame.
----Pry open the plastic clip with screwdriver to

remove trunk lid trim panel.





INSTALLATION：
---- Install in the reverse order of removal.














REMOVAL  &  INSTALLATION  OF  ROOF
TRIM MOULDING

REMOVAL：
----Pry  the  moulding  starting  from  where  back

window is with a plastic wedge. Loosen the
clips of drip channel by hand and then open
them with screwdriver.


INSTALLATION：
---- Install in the reverse order of removal.

NOTE：
----All clips can be used once only.

















REMOVAL

&

INSTALLATION

OF

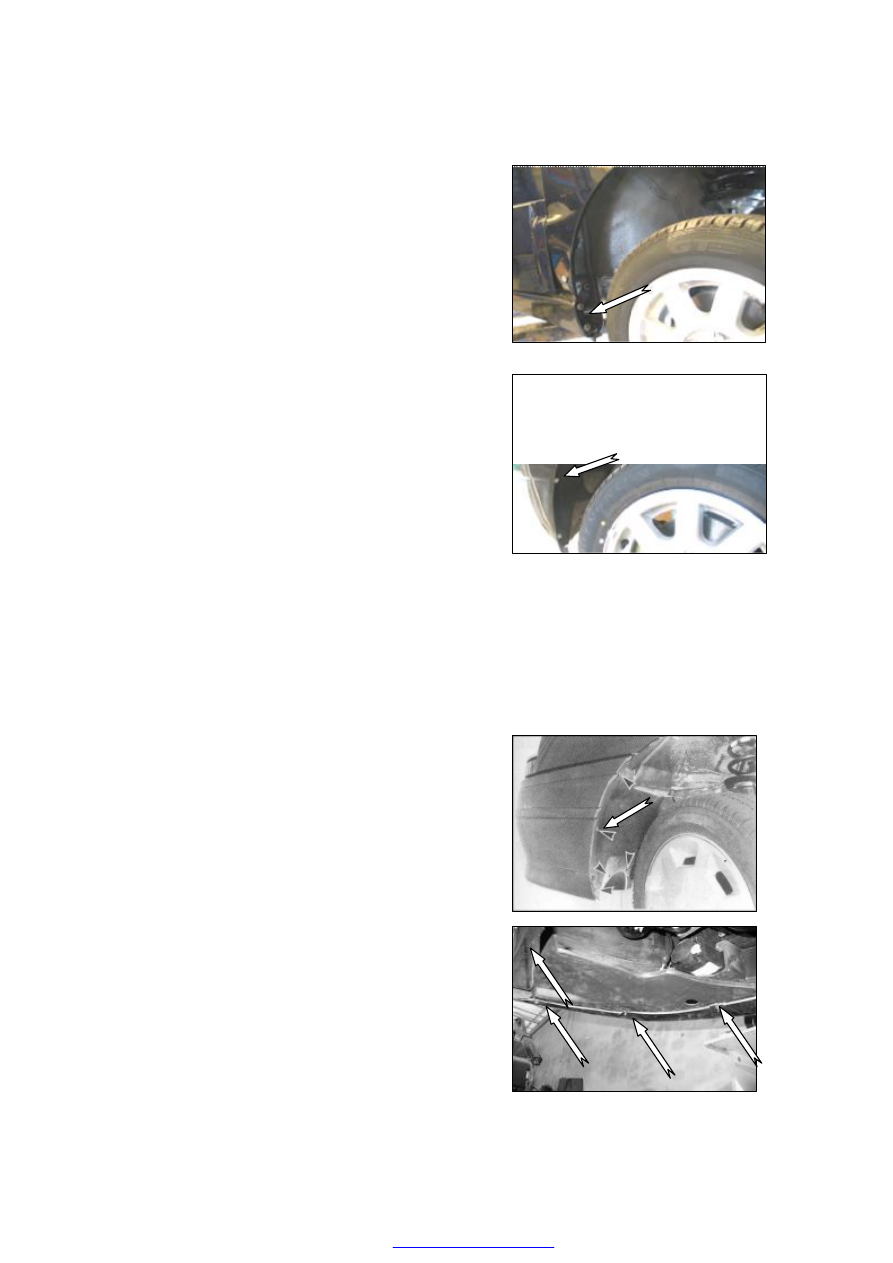

FRONT WHEEL HOUSE INNER FENDER

REMOVAL：
----Loosen  the  screw  between  front  wheel

house and its inner fender.


INSTALLATION：
---- Install in the reverse order of removal.





REMOVAL  &  INSTALLATION  OF  REAR
WHEEL HOUSE INNER FENDER

REMOVAL：
----  Loosen  the  screw  between  front  wheel

house and its inner fender.


INSTALLATION：
---- Install in the reverse order of removal.












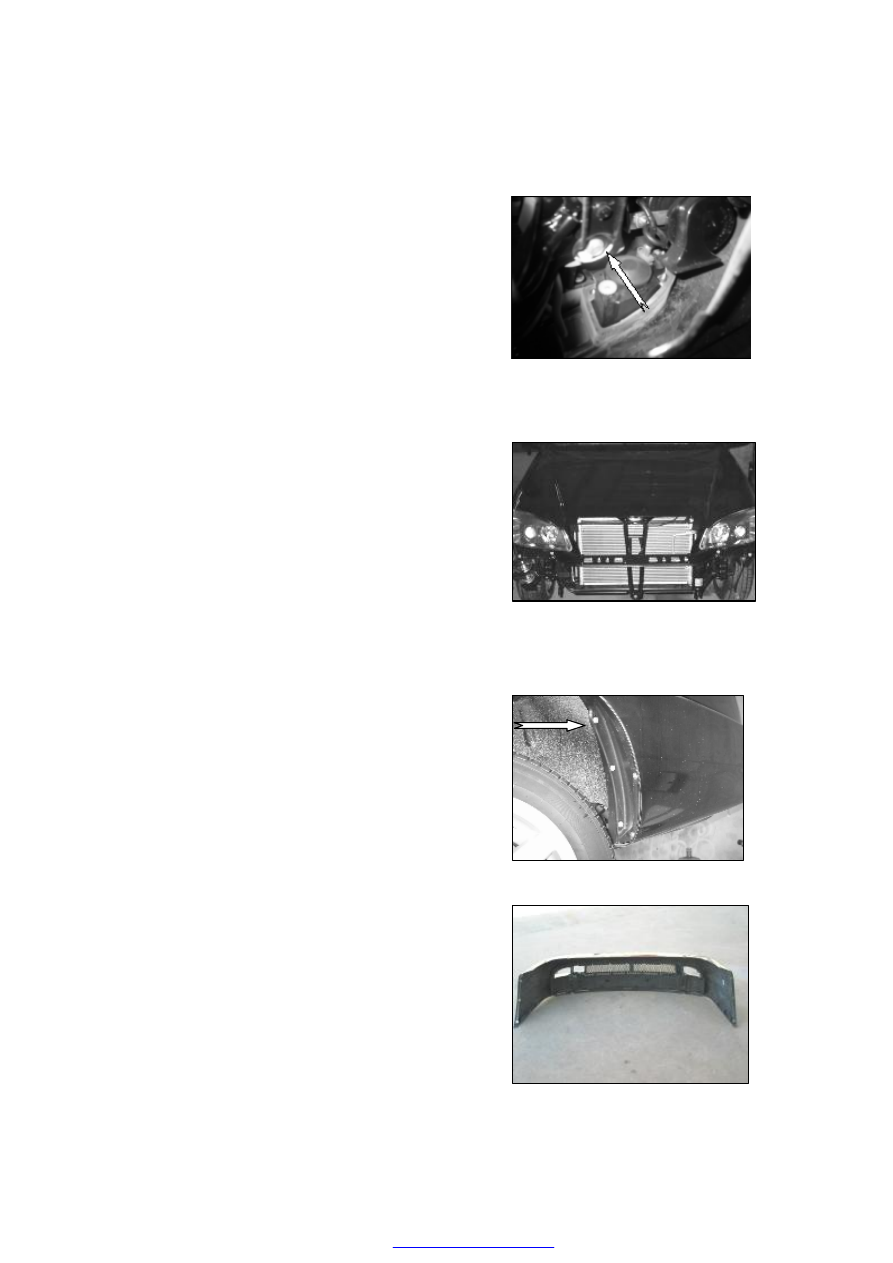

REMOVAL & INSTALLATION OF FRONT BUMPER



REMOVAL:
----Remove  wheel  house  inner  fender  (refer  to

REMOVAL  &  INSTALLALTION  OF
WHEEL HOUSE INNER FENDER)













----Remove  the  screw  of  wind  deflectors

under  front  bumper  as  shown  in  the  right
figure.  Two  wind  deflectors,  one  each
side.











----Remove

radiator

grille

(refer

to

REMOVAL  &  INSTALLATION  OF
RADIATOR GRILLE).





----Remove the  bolts between  bumper bracket

and front floor cross member.



















----Slide  the  bumper  forward  until  it  is

disconnected with the side bracket.



INSTALLATION：
---- Install in the reverse order of removal.

NOTE：
----Tightening  torque  for  bumper  bracket  is

82±8N·m.















REMOVAL OF SIDE BRACKET



----Take  out  the  clip  of  expansion  seat  inside

the fender with the help of auxiliary tool to
remove side bracket.

----The clearance between fender apron and car

body,  rear  wheel  trim  panel  shall  be  not
more than 1mm during installation.







REMOVAL OF BRACKETS



----Loosen  the  bolts  between  bumper  and  its

brackets to remove the brackets.

----Install  the  bumper  in  the  reverse  order  of

removal.  Note  that  tightening  torque  for
the  bolt  between  the  brackets  and  floor
side member is 25N·m. Place the brackets
horizontally with ground.
