Chery A15 / 480 LHD model. Manual - part 31





The

slowly

wiping

motor

does

not

function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to

(slowly

wiping) position,
the  wiper  motor
does not run.

(1)  The  slowly
wiping circuit of
the  wiper  motor
is open.
(2)

There

is

malfunction

in

the

2/53m

intermittent
controller  relay
and  the  wiper
switch.
(3)The

wiper

motor

slowly

wiping  winding
is open.


(1)  Power  supply  of
ignition switch ON.
(2) If the power supply
of  ignition  switch  ON
works  properly,  check
the wiper switch.
(3) If  the  wiper  switch
works  properly,  verify
that  the  slowly  wiping
circuit  of  the  wiper  is
open.
（ 4)  Verify  that  the
green  wire  of  the
motor  connector  has
electricity.  If  it  has,  it
indicates

that

the

slowly wiping winding
of  the  wiper  motor  is
open;  If  it  has  not,  it
indicates

that

the

slowly  wiping  circuit
of the wiper is open.




The  fast  wiping
does

not

function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to  (fast  wiping)
position,

the

wiper

motor

does not run.

(1)

The

fast

wiping circuit of
the  wiper  motor
is open.
(2)

There

is

malfunction
with  the  wiper
switch.
(3)  The  circuit
of  wiper  motor
fast

wiping

winding is open.

(1)  Power  supply  of
ignition switch ON.
(2) If the power supply
of

ignition

switch

“ON” is normal, check
the wiper switch.
(3) If  the  wiper  switch
works  properly,  verify
that  the  fast  wiping
circuit  of  the  wiper  is
open,

wiper

motor

terminal 4/53 → wiper
motor terminal 5/31 →
brown/yellow  wire  →
grounding.



The

short-time

wiping  of  the
wiper

motor

does

not

function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to  (short  time
wiping) position,

(1)There

is

malfunction

in

the

wiper

switch.
(2)  The  wiper
switch  fails  to

(1)The  wiper  motor
can

rotate

under

slowly

and

fast

wiping,

except

the

short-time  wiping.  It
indicates  the  switch







the  wiper  motor
does

not

function.

be reset.

contact

of

the

short-time  wiping  of
the  wiper  switch  has  a
poor  contact.  Replace
the switch.
(2)

Improve

the

flexibility  of  the  wiper
switch.

When

the

handle

is

being

released,  the  switch
can

automatically

reset.

The  wiper  fails
to

be

reset

automatically.

When  the  wiper
motor

is

working
respectively
under

the

intermittently
wiping,

slowly

wiping,

fast

wiping

and

short-time
wiping  position,
turn

off

the

wiper

switch,

and  the  wiper
blade  fails  to
stop

at

the

original position.

(1)

There

is

malfunction

in

the

wiper

switch.
(2)

There

is

damage  in  the
speed reducer.

(1)

Check

the

0

position  contact  of  the
wiper  switch.  If  it  is
poor  contact,  replace
it.
(2)  If  the  contact
works  properly,  check
the

automatic

stop

conducting

strip

installed  on  the  back
of  the  worm  output
shaft  of  the  speed
reducer,

and

3

conducting

contacts

installed  on  the  cover
of the speed reducer. If
they

are

defective,

replace them.



The

washer

motor  does  not
function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to

the

spray

position,

the

washer

motor

does

not

function.

(1)  The  circuit
of  the  washer
motor is open.
(2)

There

is

malfunction

in

the

ignition

switch.

(1) Ignition switch.
(2)  If  the  ignition
switch  works  properly,
then  verify  that  the
wiper spray switch  has
a  poor  contact  or  is
defective.  If  it  has  a
poor  contact  or  is
defective,  replace  the
wiper switch.
(3)  If  the  wiper  spray
switch  works  properly,
verify  that  the  circuit
of washer motor power







is open.
(4) If  the  circuit  of  the
motor  power  works
properly,  replace  the
washer motor.

The

washer

functions,

but

the  wiper  does
not function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to  the  spraying
position,

the

washer
functions,

but

the  wiper  does
not function.

The  intermittent
controller  of  the
wiper

is

defective.

The  washer  functions,
but  the  wiper  does  not
function,  it  is  mainly
because  a  malfunction
in

the

wiper

intermittent  controller
results  a  circuit  open
to  the  wiper  motor,  so
the

wiper

cannot

function.  Replace  the
wiper

intermittent

controller.



































ELECTRIC WINDOW REGULATOR SYSTEM

SYSTEM DESCRIPTION

The  Chery  sedan  A15LHD  employs  an  electric  steel  wire  type  window  regulator.  The
structure is shown in figure (window-1).

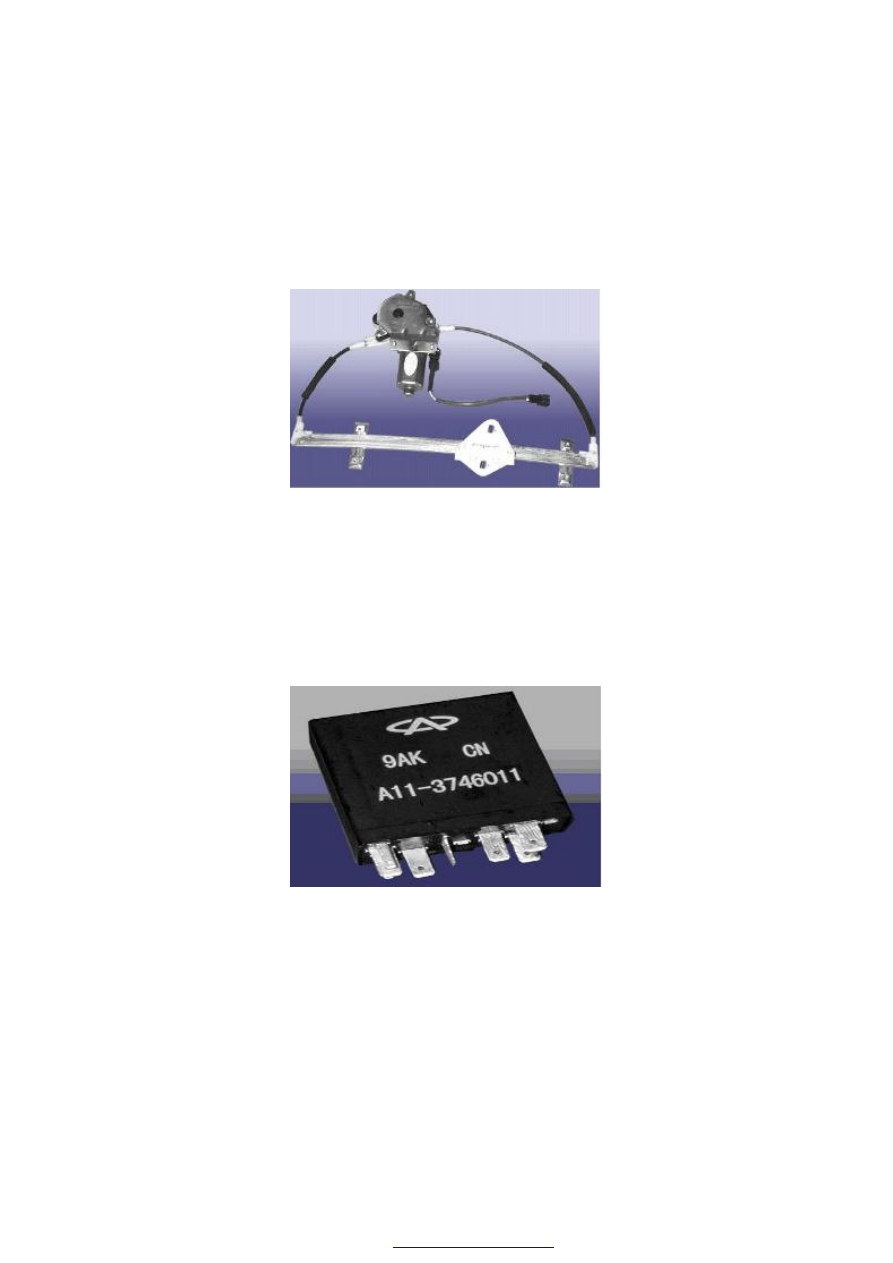

Electric window regulator (window-1)



The  up/down  operation  of  the  window  can  be  centrally  controlled  by  the  driver  through
pushing buttons, and also can be controlled individually by the door switch to adjust the door
window opening. The mechanism transmission route is as follows: motor → speed reducer →
steel  wire  roller  →  steel  wire  →  window  supporting  bracket  →  window  up/down.  The
control module is installed under the left-hand rear seat, as shown in the figure (window-2).



Electric window control module
