Chery A15 / 480 LHD model. Manual - part 29
























































(2)

Connect

the

diode-testing

light

to

high-pressure  switch  and
increase  the  engine  speed
slowly.

When

the

oil

pressure

reaches

160-200KPa,

the

light-emitting diode should
be  lighted.  If  it  is  not
lighted,  then  it  indicates
that  the  high  pressure
switch  is  faulty;  further
increase  the  engine  speed
up  to  2000r/min,  then  the
oil pressure should reach at
least  200KPa. Otherwise  it
indicates

that

the

lubricating

system

is

faulty.
Upon the above inspection,
if  the  lubricating  system
and lubricating oil pressure
switch  are  both  normal,
but  the  warning  lamp
keeps  on  indicating  that
the  malfunction  is  still
present,  and  it  should
inspect

the

circuit

malfunction  according  to
the circuit diagram.
Pay

attention

when

carrying

out

the

inspection:

for

low

pressure  warning  switch
circuit,  the  warning  lamp
will  be  lighted  when  there
is a short circuit to ground,
so  it  should  emphasize  on
inspecting  to  see  whether
there  is  any  grounding;
while  for  high  pressure
warning  switch  circuit,  the
warning  lamp  will  be
lighted  when  there  is  an
open  circuit  as  well  as
when  the  engine  speed  is
over  2000r/min,  so  it
should

emphasize

on

inspecting  to  see  whether
there is any open circuit.





Coolant

warning lamp

is always on.

The warning

lamp for

coolant is

always on

while driving,

whatever it’s

in cold

condition or

hot condition.

(1)  Coolant  level
in  storage  tank  is
too low.
(2)

Malfunction

of  coolant  level
switch.
(3)

Malfunction

of warning switch
for

coolant

temperature.
(4)  Warning  lamp
circuit

is

grounded.

(1)  Inspect  to  see  whether
the

engine

coolant

temperature  is  actually  too
high  and  the  level  of  the
storage tank is too low.
(2)  If  all  the  above
inspection are normal, then
pull  out  the  connector  of
the  storage  tank  level
switch.  If  the  warning
lamp is off, it indicates that
the  liquid  level  switch  is
faulty.
(3)  If  the  warning  lamp  is
still  on,  then  connect  the
connector  of  coolant  level
switch  and  pull  out  the
connector  of  the  coolant
temperature

warning

switch.  If  the  warning
lamp is off, it indicates that
the  warning  switch  of
coolant

temperature

is

faulty; If the warning lamp
is  still  on,  it  indicates  that
the  circuit  is  grounded
somewhere.



Brake

warning lamp

is always on.

Brake

warning lamp

is still on even

if the hand

brake is

released.

(1) Brake oil level
is too low.
(2)

Malfunction

of  brake  oil  level
switch.
(3)

Malfunction

of

hand

brake

switch.
(4)  Warning  lamp
circuit is faulty.

(1)  Inspect  to  see  whether
the  brake  oil  level  is  too
low or not.
(2)  If  the  oil  level  is
normal,  then  pull  out  the
connector  of  brake  oil
level

switch.

If

the

warning  lamp  is  off,  it
indicates  that  the  brake  oil
level switch is faulty.
(3)  If  the  warning  lamp  is
still  on,  pull  out  the
connector  of  the  brake
switch.  If  the  warning
lamp is off, it indicates that
the  brake  switch  is  faulty;
If  the  warning  lamp  is  still
on,  it  indicates  that  the
circuit

is

grounded

somewhere.









ELECTRIC WIPER AND WINDSHIELD WASHER SYSTEM

SYSTEM DESCRIPTION

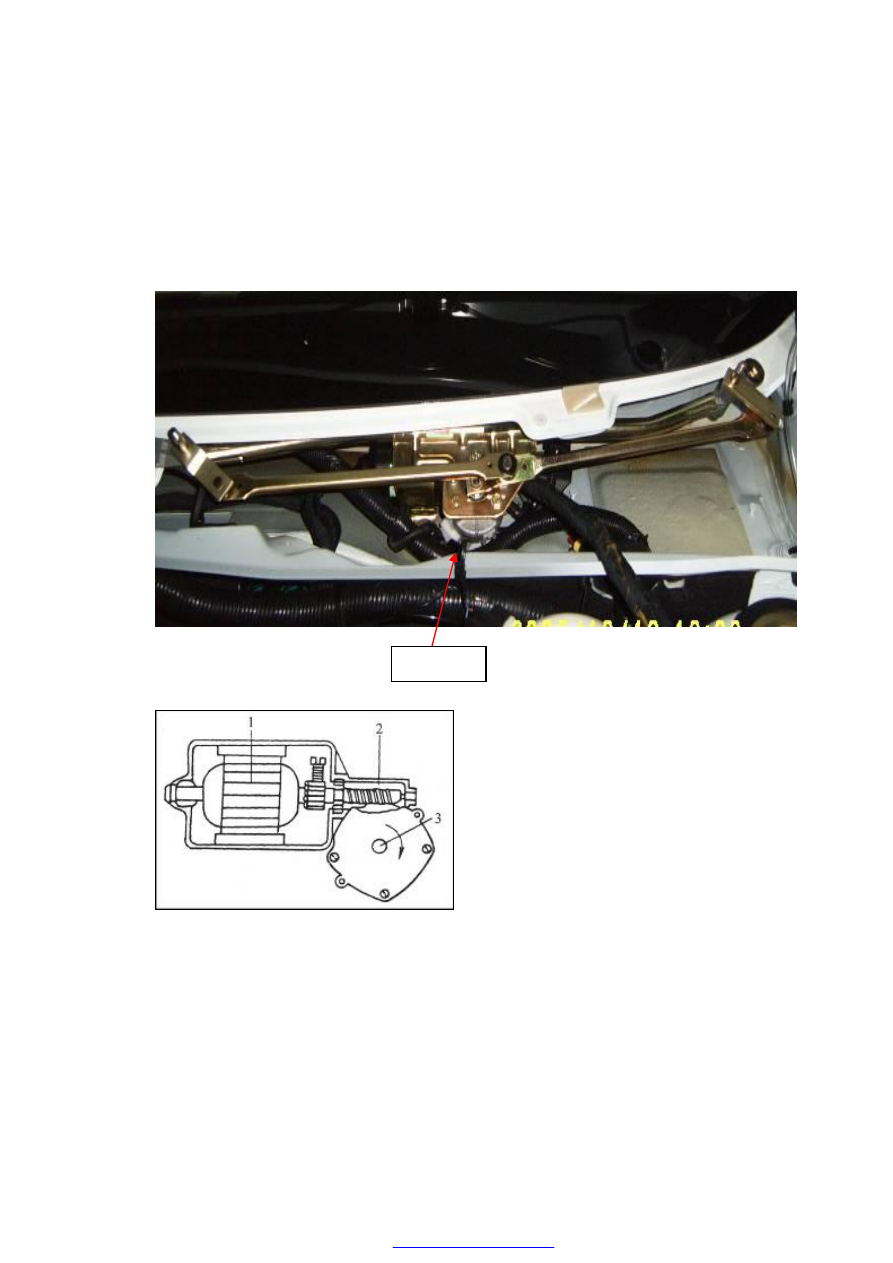

The  wiper  is  mainly  consisted  of  the  wiper  motor  assembly,  the  three-linkage  mechanism,
and  the pendulum  rod  and  wiper  blade with  the  tri-directional  flexible  ball  joint.  See  figure
(wiper-1). The wiper motor is shown in figure (wiper-2).













                    Wiper motor（wiper-2）

The wiper motor is a speed reducer comprised of a mini permanent magnetic DC motor and a
worm-gear.  In  order  to  ensure  that  the  pendulum  rod  and  wiper  blade  could  be  positioned
under  and  parallel  with  low  end  of  the  front  window  each  time  after  it  has  stopped.  An
automatic stop conducting strip is installed on the back of the worm output shaft of the speed
reducer and  3 conducting contacts that contact with the conducting strip are installed on the
rear cover of the speed reducer. The strip and the contacts jointly perform the automatic stop
function together with the contact of the 0 position of wiper switch.

Wiper

1. Permanent magnet DC motor

2. Worm-gear speed reducer

3. Wiper motor output shaft





The  washer  is  consisted  of  5  parts  which  including  a  mini  permanent  magnet  DC  motor,
centrifugal water pump, nozzle, liquid storage container and water pipe. The motor and water
pump  make  up  the  assembly  of  the  washer  motor  and  the  water  pump  as  shown  in  figure
(Wiper-3):

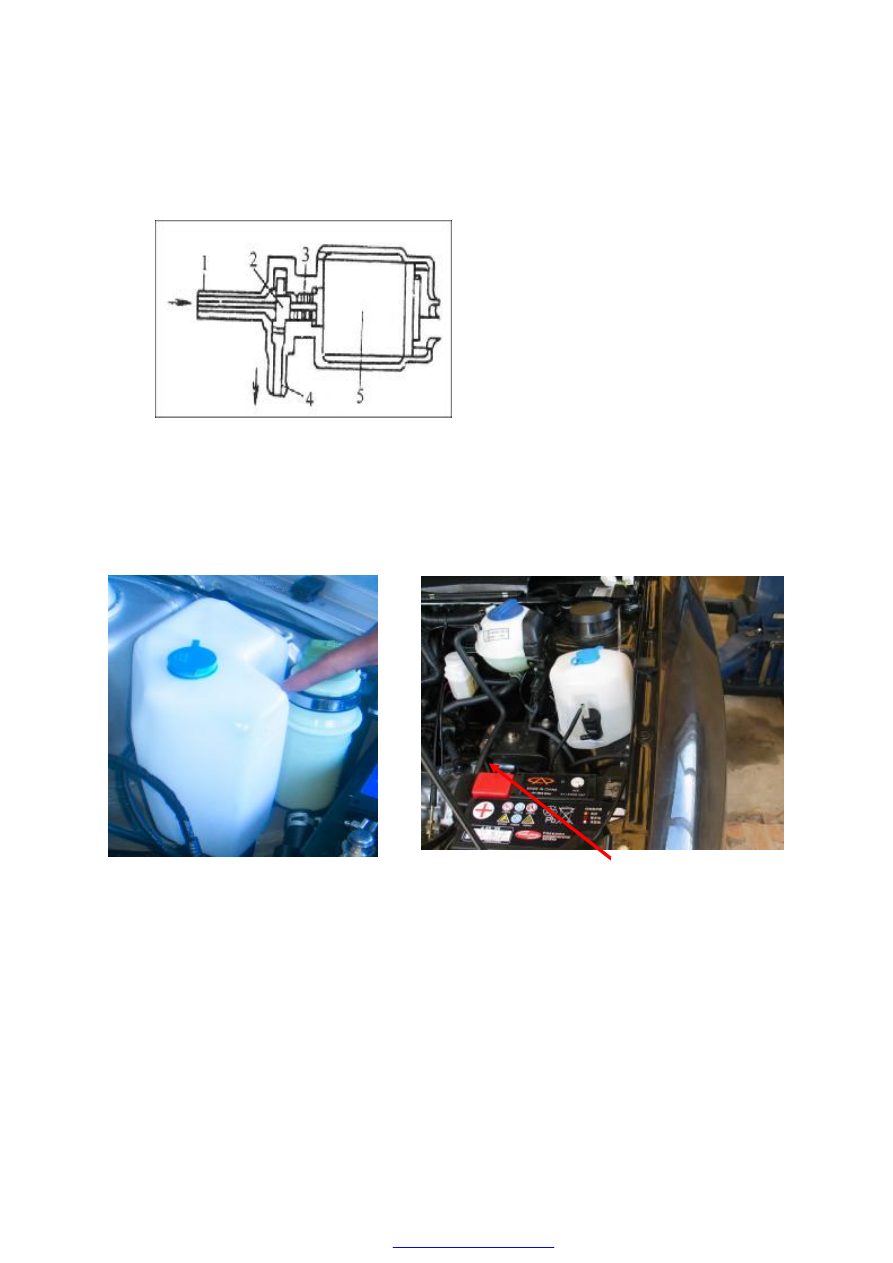

Washer Motor（wiper-3)

As  shown  in  figure  (wiper-4),  this  assembly  is  installed  on  the  liquid  storage  container  and
make  up  the  washer  assembly  together  with  the  liquid  storage  container.  The  washer
assembly  is  installed  on  the  left-hand  impeller  blade  and  the  capacity  of  the  liquid  storage
container is 5.1 L.



Washer assembly（wiper-4）

Washer motor

1-Water inlet

2-Impeller blade

3-Pump body

4-Water outlet

5-Permanent magnet DC motor
