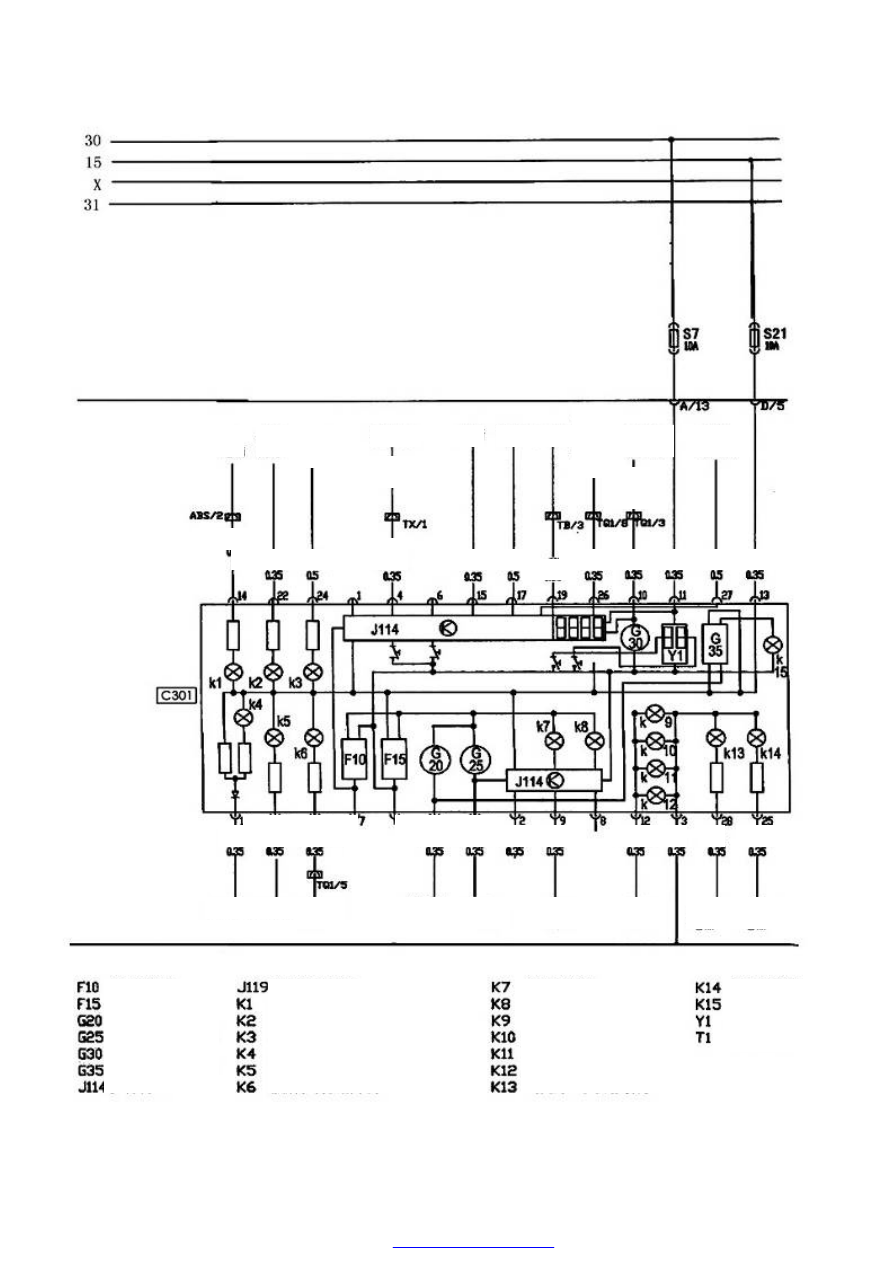

ABS

computer,

left turn

light

right turn

light,



diagnosi
s

air bag

seat belt

hand
brake
switch
/  brake
oil

rotary  speed
signal

of

ECU

speed,

steering device

  brown and gray

black

and brown

red and black

brown

and green

brown and

yellow

green and

red

purple

brown

and white

black and

brown

red

white and

blue

black

blue

brown

and white

green and

red

purple
and black

purple

and black

purple

and black

black

and

brown

yellow
and

blue

and yellow

gray and red brow

gray

blue and white

engine

door switch  engine ECU

fuel sensor

water

temperature

signal of ECU

fuel
pressure
switch

light switch

light relay  light relay

Multiplexer

voltage regulator

fuel sensor

coolant temperature sensor

RPM sensor

preset level comparator

multi function display

ABS warning lamp

left turn light

right turn light

generator charging warning lamp

hand brake warning lamp

fuel pressure warning lamp

engine  over  temperature  warning

lamp

instrumental panel illuminator

instrumental panel illuminator

instrumental panel illuminator

high beam warning lamp

fuel warning lamp

digital clock

single socket plug in connector





The 28-socket connector of the wiring harness of combination instrument







The function of each socket is described in the table below:

Socket

Function

Socket

Function

1

No connected

16

Connecting to the terminal D+ of

generator

2

Connecting to the water warning

switch of water tank

17

Air bag warning signal

3

Terminal 31# (ground)

18

Door light

4

TX1 speed signal of Hall Sensor

19

Seat belt warning lamp

5

Terminal 31#

20

Engine malfunction warning lamp

6



21

Connecting to the fuel meter sensor

7



22

Left-turn signal lamp

8



23

Water temperature signal of the ECU

9

Oil pressure warning switch

(30kpa)

24

Right-turn signal lamp

10

The ECU A20RPM

25

Power supply terminal for high beam

indicator lamp

11

Terminal 30#, power supply for

clock and multi-function display

26

Warning switch for brake oil level;

indicator lamp switch for hand brake

12

Terminal 58b#, power supply for

instrument panel illumination

27

Speedometer sensor

13

Terminal 15#

28

Night illumination

14

ABS warning lamp





15

Diagnostic wire











1. SPEED ODOMETER

The  Chery  sedan  A15LHD  employs  the  cross  coil  type  speedometer  to  indicate the  driving
speed and accumulated road mileage, as well as equipped with digital odometer. The section
for measuring car speed employs a magnetic type of structure, while the section for recording
mileage is controlled by multifunction liquid crystal display.

See figure (Illustration-2)

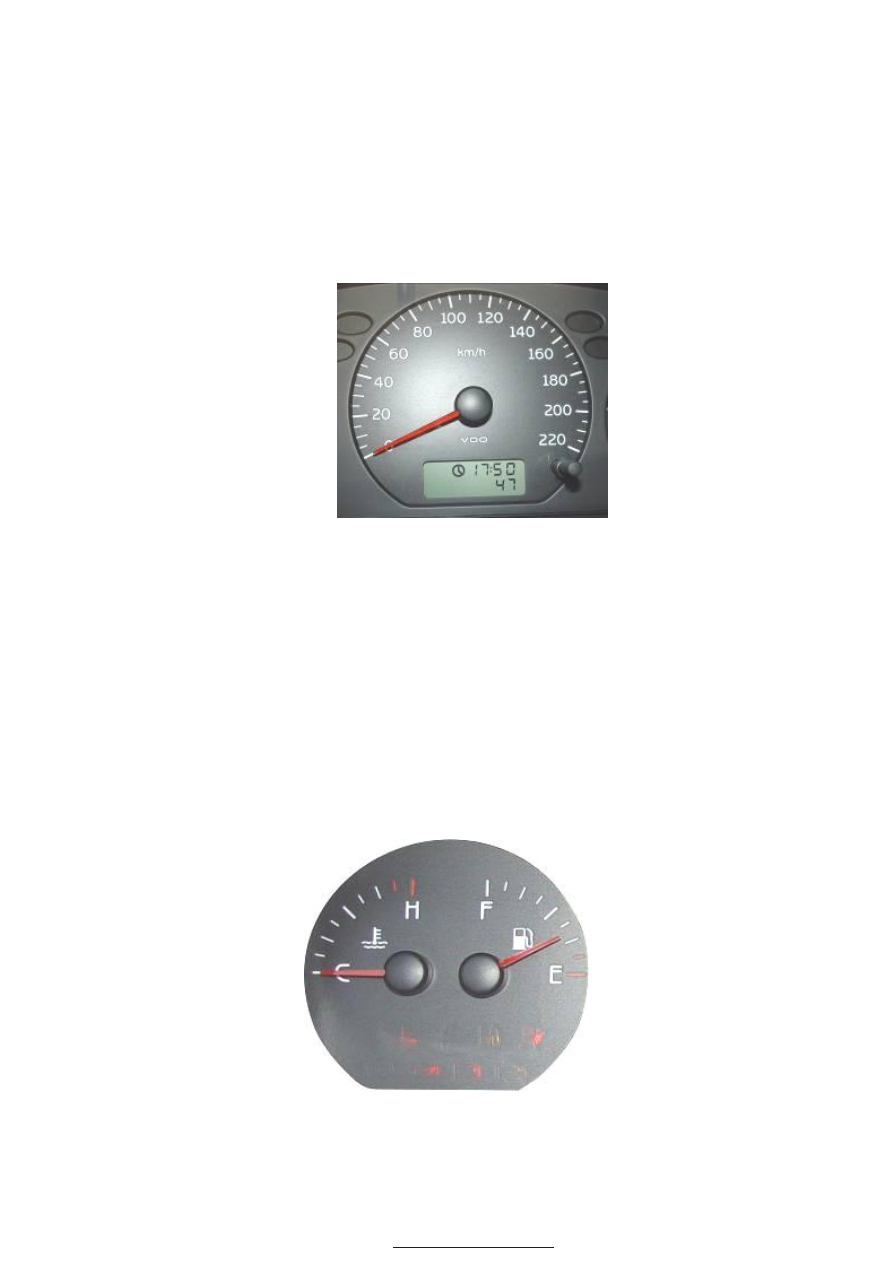

                    Speedometer (Illustration-2)

The indicator needle is located at the scale zero when the speedometer is not in use. When the
car is driving, the transmission gear in the gearbox is activating and cutting the magnetic flux
of  the  permanent-magnet  of  the  Hall  Speed  Sensor,  so  that  the  latter  will  produce  pulse
signals  to  the  cross  coil  type  Speed  Odometer  to  drive  the  indicator  needle  of  speedometer,
and  meanwhile  it  will  also  provide  the  same  signal  to  the  mileage-recording  multifunction
liquid crystal display to control the mileage counting.

2. WATER TEMPERATURE METER

Water temperature meter

The  Chery  sedan  A15LHD  employs  the  water  temperature  meter  equipped  with  cross  coil
type  indicator  needle.  See  figure  (Illustration-3)—the  water  temperature  meter  is  located  at
left.



Water temperature meter (Illustration-3)





The  pointer  head  of  the  cross  coil  meter  is  a  kind  of  electromagnetic  device.  The  coils  are
round  on  the  surface  of  its  magnetic  rotor  in  four  directions,  with  an  included  angle  of  90º
between  the  two  adjacent  coils.  The  strength  of  the  current  passing  through  the  coils  is
depended on the resistance of the sensor, so that the magnetic flux densities produced by the
coils in  four directions are varied correspondingly, which subsequently activates the rotation
of the magnetic rotor and the movement of indicator needle.

3. FUNCTION AND PREINCIPLE OF WATER TEMPERATURE SENSOR

The  water  temperature  sensor  of  Chery  sedan  A15  LHD  employs  the  thermo-sensitive
resistance, which is shown in the figure above:

The  coolant  temperature  sensor  is  used  to  inspect  working  temperature  of  the  engine;  the
ECM will provide the best control program for the engine according to different temperature
environment;

Composition and working principle: The sensor is a thermo-sensitive resistance of negative
temperature  coefficient  (NTC).  Its  resistance  will  decrease  as  the  coolant  temperature
increases,  but  not  linearly  related.  This  thermo-sensitive  resistance  of  negative  temperature
coefficient  is  loaded  into  a  copper  heat-conducted sleeve.  The  ECU converts the changes  of
value  of  the  thermo-sensitive  resistance  into  variable  voltages  supplying  the  ECU  via  a
divider  circuit  so  as  to  monitor  the  changes  of  the  water  temperature.  (ECU’s  internal
structure)

Pin: the sensor has 3 interchangeable pins totally.

1 Coolant temperature sensor signal (ECU39#)

2 Sensor signal ground (ECU35#)

3 Another wire is used to connect the water temperature signal of the instrument.

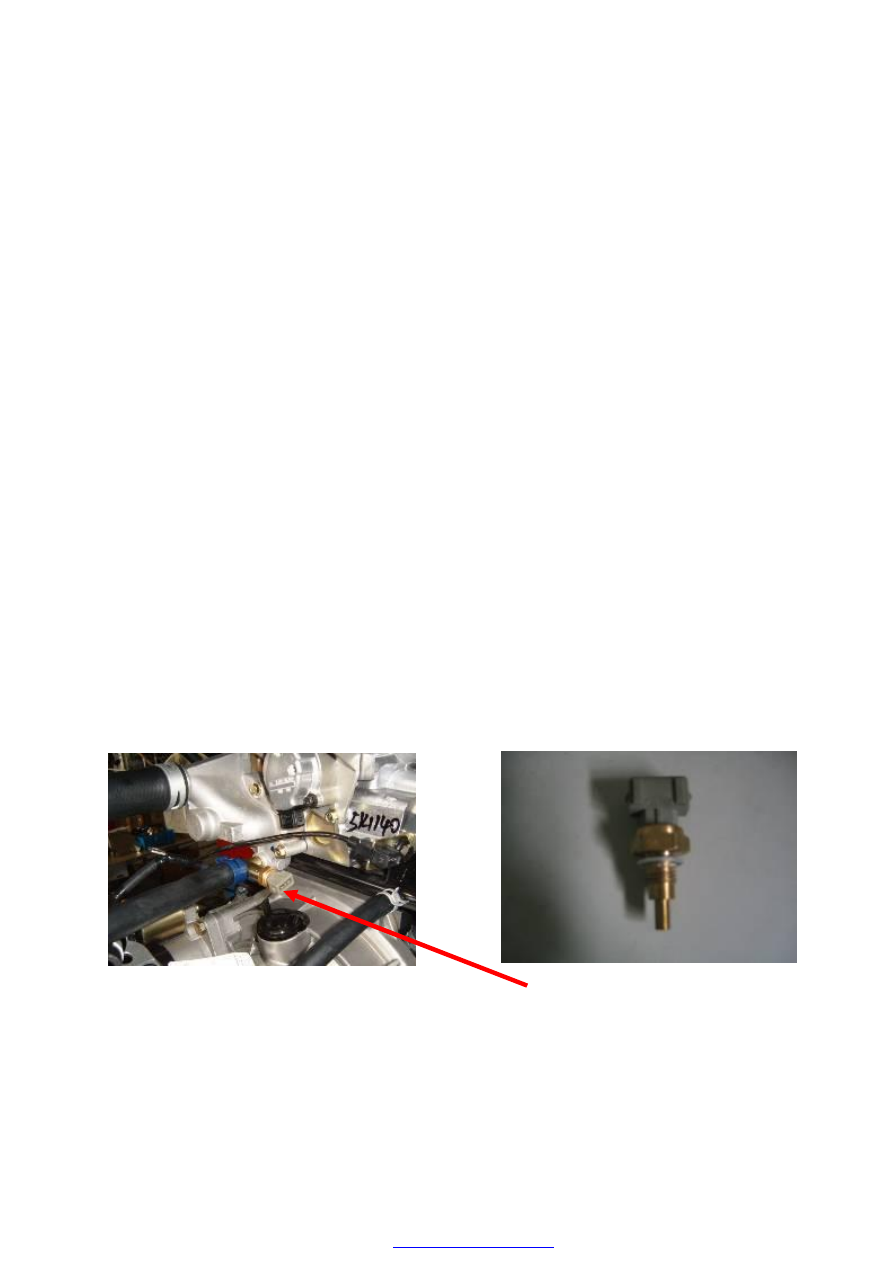

Installation: the coolant temperature sensor is mounted on the sub-loop passage of the coolant
behind the engine.





Notes on installation:

 M

aximum tightening torque is 15Nm.

4. PRODUCT CHARACTERISTICS

Working voltage: 5V DC

Working temperature: -40 ~ 135

o

C

Figure of coolant temperature sensor
