(4) Wait until the cooling fan stops.

3. With the help of WDS or corresponding instrument, check whether the ignition timing falls

within the scope of the specification.

Ignition timing:

Approx.: 10

65 degrees advancing TDC

4.  When  the  engine  speed  is  gradually  increasing,  confirm  that  the  ignition  timing  is  also

correspondingly advanced forward.

Check idling engine speed

Note:

·The ignition timing must not be adjusted.

·Checking the ignition timing requires the use of WDS or corresponding instrument.

1. Switch off all the electrical devices in the vehicle.

2. The procedures of preheating the engine are as follows:

（1）Start the engine.

（2）Keep the rotation speed of the engine at about 3,000 R.P.M. until the cooling fan starts to

rotate.

（3）Release the fuel accelerating pedal.

3. With the help of WDS or corresponding instrument, check whether the ignition timing falls
within the scope of the specification.

Engine idle speed (480ED-1000010EA combined with electronics)

Conditions

Engine revolutions（RPM）

Non- load

800-900

Electrical devices in the vehicle start to work.

800-900

A/C is switched on, and cooling switch is switched off.

800-900

A/C is switched on, and cooling switch is switched on.

950-1050





INSTRUMENTATION SYSTEM

INTRODUCTION OF INSTRUMENTS

SYSTEM DESCRIPTION

The  Chery  sedan  A15LHD  employs  indicator  needles  and  digital  combination  instruments,
the  combination  instruments  including  various  instruments  and  measuring  equipments  that
are used to indicate the conditions of the car, various warning lamps that are used to monitor
the abnormal conditions and notify the driver quickly, indicator lamps that are used to notify
the driver for the condition of all parts, with the function of illuminating the instruments and
meters.

It includes speedometer with mileage, water temperature meter, fuel meter, engine tachometer,
fuel warning lamp, warning lamp for unclosed door, engine warning lamp, warning lamp for
engine  oil,  brake  system  warning  lamp,  ABS warning  lamp,  seat  belt  warning  lamp,  air  bag
warning  lamp,  generator  warning  lamp,  turning  signal  indicator  lamp,  danger  warning
flashing indicator lamp, headlight high beam indicator lamp, fog lamp, multi-function display,
control unit, power supply assembly unit, printed circuit board, etc. (Illustration -1)

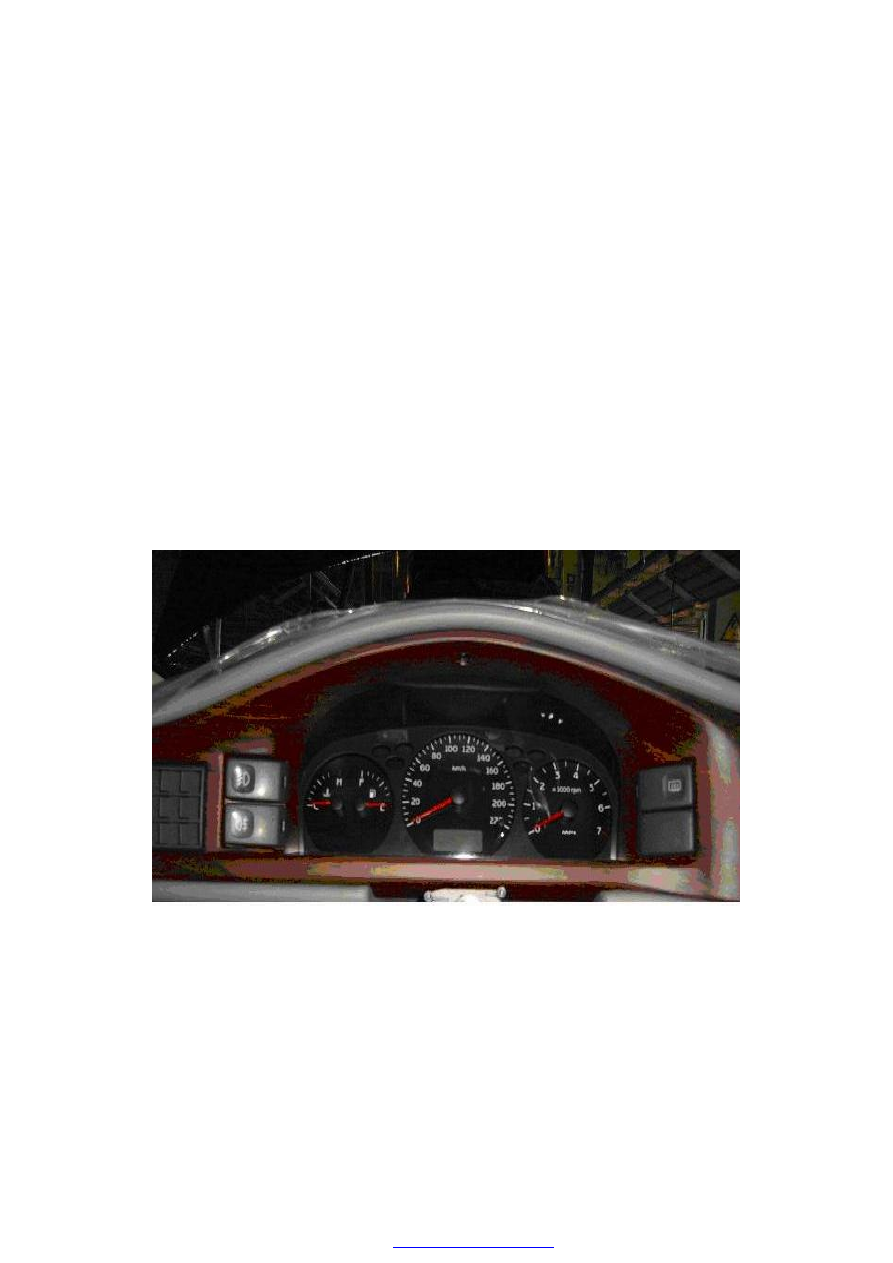

External appearance of instruments (Illustration – 1)

















System components and functions are as follows:

Name of Component

Function

Speedometer

The  indicator  needle  of  speedometer  is  moving  as
per  the  signal  from  speed  sensor,  indicating  the
driving speed of the car.

Tachometer

The indicator needle of tachometer is moving as per
the  signal  from  ignition,  indicating  the  engine
rotation speed.

Water

temperature

meter

The  indicator needle  of  water temperature  meter  is
moving as per the signal from sensor, indicating the
engine coolant temperature.

Fuel meter

The indicator needle of fuel meter is moving as per
the  signal  from  sensor,  indicating  the  remaining
fuel quantity in the fuel tank.

Odometer

The  odometer,  counting  the  car’s  gross  traveling
distance  as  per  the  pulse  signal  from  speed  sensor,
may switch over within short distance.

Dual short-range

Odometer

The  dual  short-range  odometer,  counting  the  car’s
traveling  distance  as  per  the  pulse  signal  from  the
speed sensor, and may be reset by the switch.

Power module

The  regulator  circuit  installed  in the  power  module
is  supplying  current  to  various  components  of  the
instruments through fuse S21 10A.

Combination

instrument

Circuit board

This  board  is  containing  the  circuitry  systems  of
various meters and measuring instruments, warning
lamps  and  indicator  lamps,  as  well  as  warning
activating circuits for the engine oil level, odometer
and short-range odometer  and the  circuit system of
various indicator lamps.

Speed sensor

Installed in gearbox, this sensor transmits the pulse
signal  according  to  the  output  shaft  rotation  speed
to the combination instrument.

Water temperature sensor

This  sensor,  which  converts  the  engine  coolant
temperature  into  resistance,  transmits  the  relevant
signal to the combination instrument.

Fuel sensor

This  sensor,  which  converts  the  residual  fuel  oil
level  in  the  fuel  tank  into  resistance,  transmits  the
relevant signal to the combination instrument.

Warning switch for fuel level

When  the  fuel  level  drop  down  to the  preset  level,
the  level  sensor  signal  activates  the  circuit  in  the
fuel meter and switches on the warning lamp.





Warning switch for low oil pressure

The  switch  is  installed  on  the  engine  body.  When
the  oil  pressure  drops,  the  switch  will  be  activated
and switched on the warning lamp.

Warning switch for engine oil level

The switch is installed in the engine oil tank. When
the level of engine oil drops, the warning lamp will
be switched on.

Warning switch for brake oil level

The switch is installed in the main pump oil storage
tank  of  the  brake.  When  the  brake  oil  level  drops,
the warning lamp will be switched on.

Brake switch

The  switch  is  installed  on  the  driving  brake  pedal
bracket.  When  the  pedal  is  pressed,  the  switch  will
be activated to switch on the warning lamp.

Courtesy lamp switch

When  the  car  door  is  opened,  the  switch  will  be
activated to switch on the warning lamp.

Warning lamp

When  an  abnormal  condition  is  detected,  the
warning  signal  will  be  transmitted  or  grounded
automatically,  thus  switching  on  the  relevant
warning lamp.

Indicator lamp

The warning signal will be transmitted or grounded
automatically,  thus  switching  on  the  relevant
indicator  lamp  or  keep  the  driver  informed  of  the
relevant status.

































PRINCIPLE OF INSTRUMENTATION SYSTEM

Schematic diagram of instrumentation circuit

The  combination  instrument  is  connected  with  the  wiring  harness  of  the  instrument  via  a
28-socket connector.
