Chery A15 / 480 LHD model. Manual - part 25





5.

COMMON

MALFUNCTIONS

OF

TURN

SIGNAL

LAMP

AND

TROUBLESHOOTING

Malfunction

symptom

Malfunction Diagnosis

Troubleshooting

Left

and

right

flashing
frequencies

are

not  the  same  or
one  side  is  not
flashing.

1.  The  bulb  of  the  “fast  flashing

frequency” side has been damaged.

2. The bulb power does not comply with

the specification.

3. The relay of turn signal lamp is faulty.
4.  The  conducting  wire  or  grounding  is

faulty.

1. Replace the bulb.
2. Replace the standard bulb.
3.  Check  and  replace  the

relay.

4. Check the circuit.

Both  sides  are  not
flashing

1. The bulb has been damaged.
2. The fuse has been burned down.
3. The relay of turn signal lamp is faulty.
4.  The  switch  of  turn  signal  lamp  is

faulty.

5.  The  conducting  wire  or  grounding  is

faulty.

1. Replace the bulb.
2. Replace the fuse.
3. Check the relay.
4.  Check  the  switch  of  turn

signal lamp.

5. Check the circuit.

The

flashing

frequency  is  too
low

1. Battery voltage is too low.
2. The bulb power does not comply with

specification.

3. The relay of turn signal lamp is faulty.
4. The circuit is faulty.

1.  Check  the  battery  and

recharge battery.

2.  Change  into  the  standard

bulb.

3. Check/replace the relay.
4. Check the circuit.







IGNITION SYSTEM

SUMMARY OF IGNITION SYSTEM

The  ignition  system  is  integrated  with  the  fuel  injection  system.  It  is  an  electronic  system
equipped  with  built-in  power  supply  module.  It  can  provide  various  kinds  of  optimum
ignition  angular  values.  This  task  is  being  carried  out  through  referencing  of  the  input
instantaneous  physical  parameter  related  with  the  engine  working  conditions.  With  the  help
of a circuit analyzing microprocessor, it is capable of writing in the various optimum ignition
values into the program.

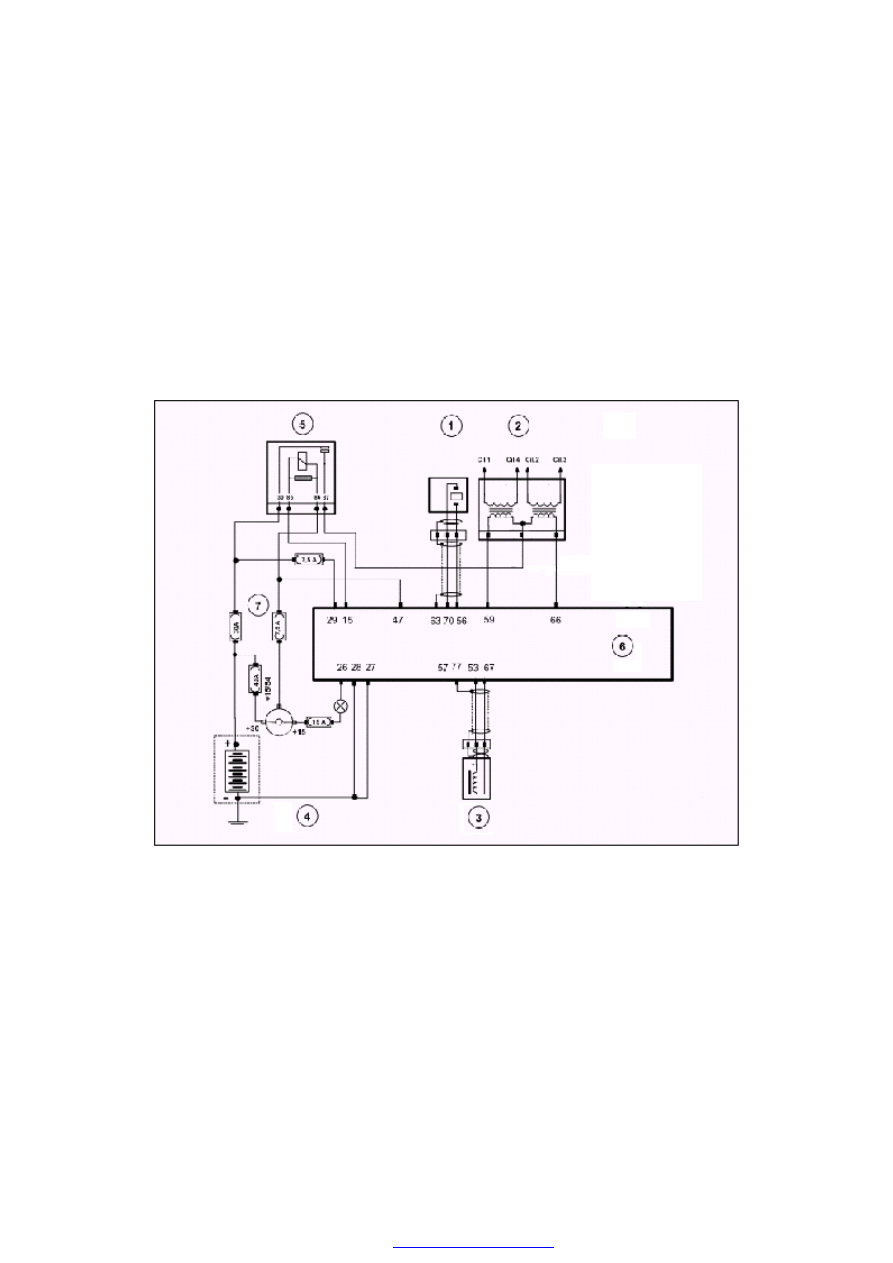

Circuit of ignition system





1. Knock sensor            2. Ignition coil      3. Rotary sensor      4. Ignition switch
5. Relay          6. Ignition / Fuel injection ECU          7. Fuse

When ECU is breaking off the current of the primary coil, the resulted induction effect of the
secondary coil causes the voltage to rise (as high as 30,000V at idling speed), at this moment
the  breakdown  voltage  of  the  compression  stroke  stage  in  the  cylinder  is  very  high
(>10,000V), and the breakdown voltage of the exhaust stroke stage in the cylinder is very low
(approx. 500V). The spark plugs in the 1-4 cylinders and 2-3 cylinders are directly connected
to the terminals of the secondary coils through high voltage cables.

Note:  Take  extreme  care  not  to  reverse  the  connection  of  high  voltage  cable  during

reinstallation.

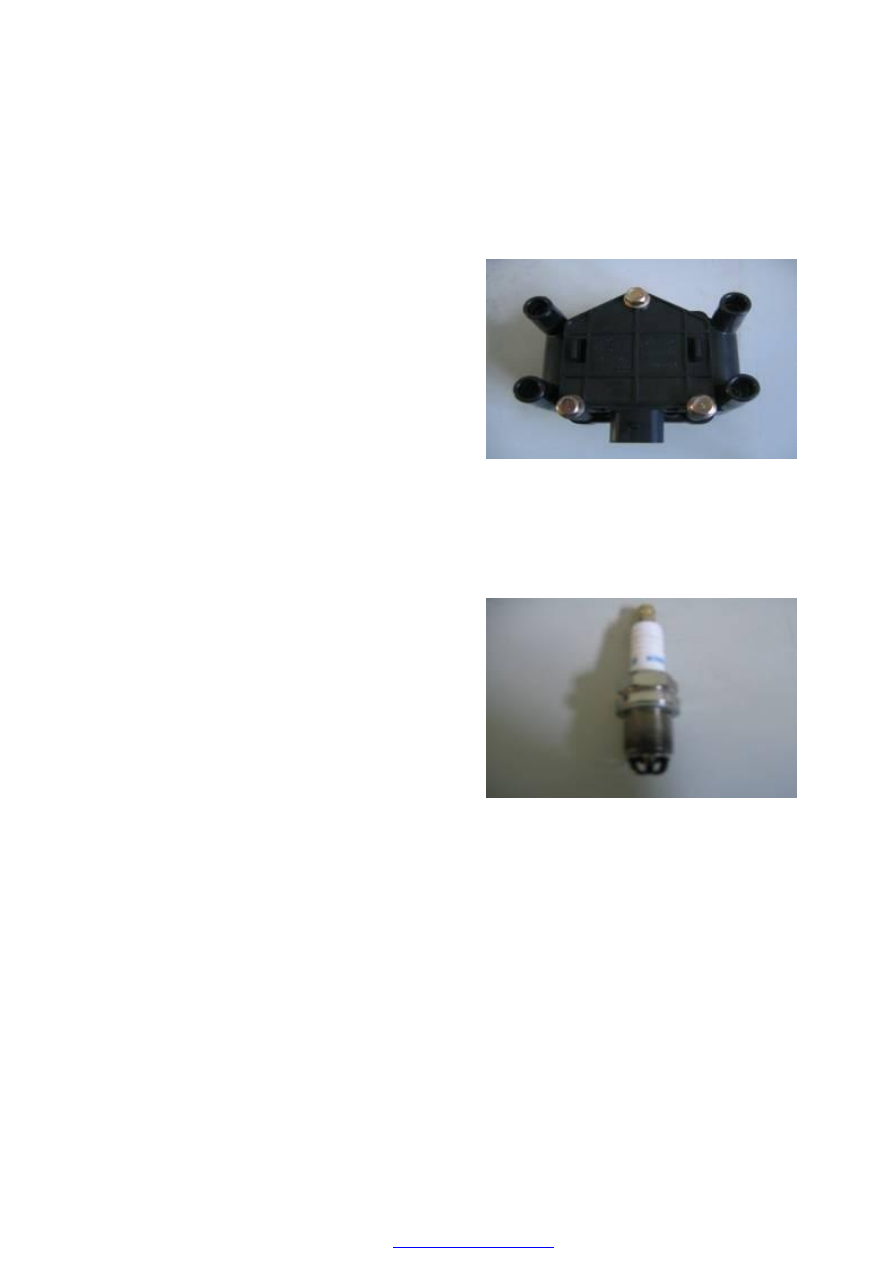

REMOVAL /INSTALLATION OF IGNITION COIL AND SPARK PLUGS:

1.  Disconnect  the  wiring  harness  terminal  post

from the negative grid of the battery．

2. Pull out the 4 connectors of high voltage cable

and ignition module plug.

3.  Unscrew  the  three  fastening  screws  for  the

ignition  module,  and  remove  the  ignition
module.























4.  Pull  out  the  high  voltage  cables,  and  uses  a

special  spark  plug  socket  spanner  to  remove
the  spark  plugs.  (Tightening  torque:  10~14
Nm)

5.  The  installing  steps  are  reverse  to  those  for
removal.

Note:

Ensure  that  the  spark  plugs  are  restored  to  their

original

positions

during

reinstallation.

Any

incorrect  installation  will  not  only  damage  the

leading  wires  of  the  spark  plugs  and  cause  power

losses, but also cause adverse impact to the electronic

components.











































OVERHAUL IGNITION SYSTEM

----Disconnect the negative grid of the battery.

----Remove the spark plugs with a special tool, and check whether the spark plugs have been

ablated and there is any crack at the skirt section.

----Check whether the gap of spark plugs complies with the requirement.

Standard value: 1.1±0.5mm

----Check the spark plugs.

Note:

l Do not check, adjust or clean the gap of spark plugs with a metal brush. Otherwise, it

will damage the platinum igniter.

When  spark  plugs  are  cleaned  with  compressed  gas,  the  cleaning  process  should  be
completed  within  20  seconds  and  the  compressed  gas  value  should  not  exceed  58.8kpa
(6.6kgf/cm

2

,  8.5psi).  After  completion  of  cleaning,  make  sure  that  no  foreign  materials

such as carbon or sand are left in spark plugs.

----Check  whether  there  is  any  crack  on  the  appearance  of  high  voltage  cables,  and  replace

the high voltage cable if the resistance is too high.

----Check whether the resistance of ignition coils complies with the specification.

Standard value: Primary coil resistance: 0.4Ω ±10%（at the temperature of 23±5°C）

Secondary coil resistance: 4900Ω±10%（at the temperature of 23±5°C）

If the resistance of  ignition coils does not comply with the specification, please replace with
the  original  spare  parts  designated  by  Chery  Automobile  so  as  to  prevent  the  improper
operation of the ignition system.

Inspection of ignition timing:

Note:

·The ignition timing must not be adjusted.

·Checking the ignition timing requires the usage of WDS or corresponding instrument.

1. Switch off all the electrical devices in the vehicle.

2. The procedures of preheating the engine are as follows:

(1) Start the engine

(2) Keep the rotation speed of the engine at about 3,000 R.P.M. until the cooling fan starts to
rotate.

(3) Release the fuel-accelerating pedal.
