REMOVAL/INSTALLATION OF STARTER

Warning:

When connecting wires of the battery are in on-state, and at this time if you contact the
generator terminal to the car body, sparks will happen. This may cause body injury, fire
and  the  sparks  may  damage  the  electrical  components.  Therefore  before  carrying  the
following operation, you must disconnect the negative grid of the battery first.



OVERHAUL OF STARTER



No load test:

—

Verify that the battery is fully charged.

—

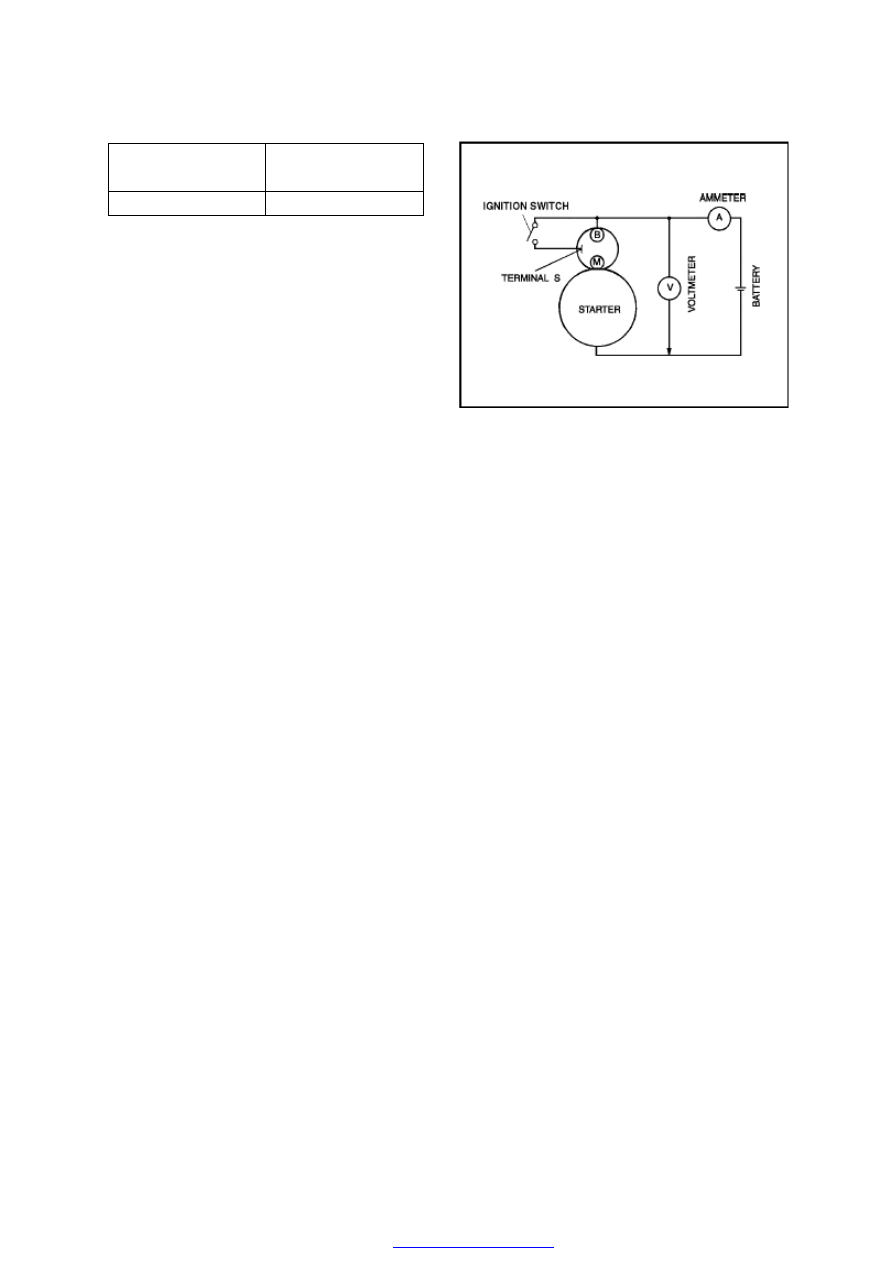

Close the circuit of the starter, battery, voltmeter and ammeter according to the following
diagram.

—

Initiate the starter and check whether it operates smoothly.

—

When the starter is rotating, measure its voltage and current values. If these values do not
meet the requirements, then replace the starter.





—

Disconnect  the  negative  grid  of  the

battery.

—

Apply  lubricating  grease  of  about  5

grams evenly on the inserting shaft of the
starter.

—

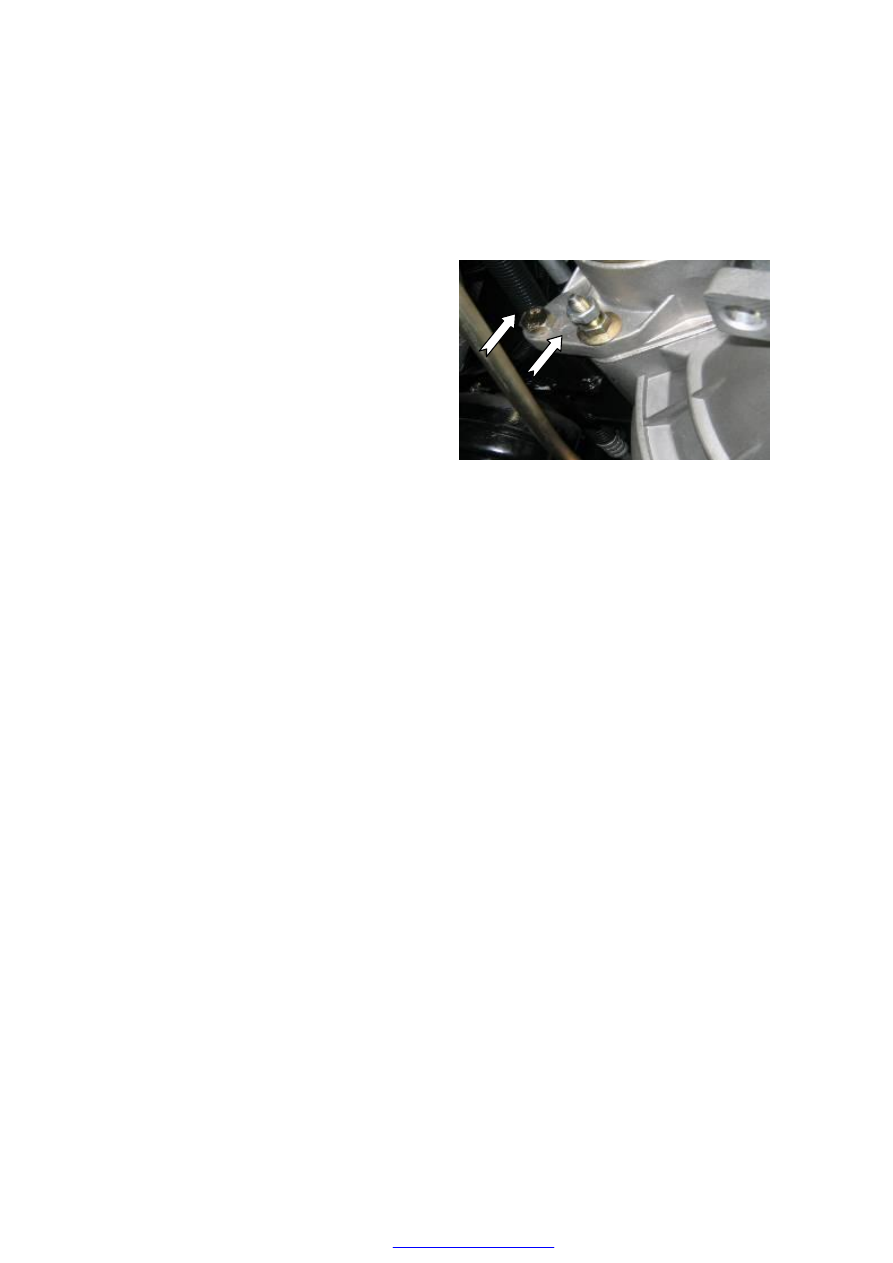

Insert  the  starter  into  housing  of  the

clutch.

—

Screw three bolts and tighten them，(one
of  the  bolts  is  M10×1×35),  with  the
tightening torque of 40±4Nm.

—

Connect  the  wiring  harness  to  the

positive grid of the starter, and the starter
wiring  harness  connector.  Pay  attention
not to ground the wiring  harness so as to
prevent short circuit and catching fire.

The  installing  steps  are  reverse  to  those
for removal.











Technical parameters

Voltage value（V）

    Current

value

（A）

11

Less than 90









LOAD INSPECTION OF STARTER

1. Verify that the battery is fully charged.

2. Initiate the engine, and check whether any block or noise during the rotation of the starter

rotor.

● If there is no abnormality, then please check the followings:

—Remove the starter and check the solenoid switch and starter.

● Check the related winding coil and ignition switch.





LIGHTING SYSTEM

REMOVAL/INSTALLATION OF LIGHTINGS FOR THE COMPLETE CAR

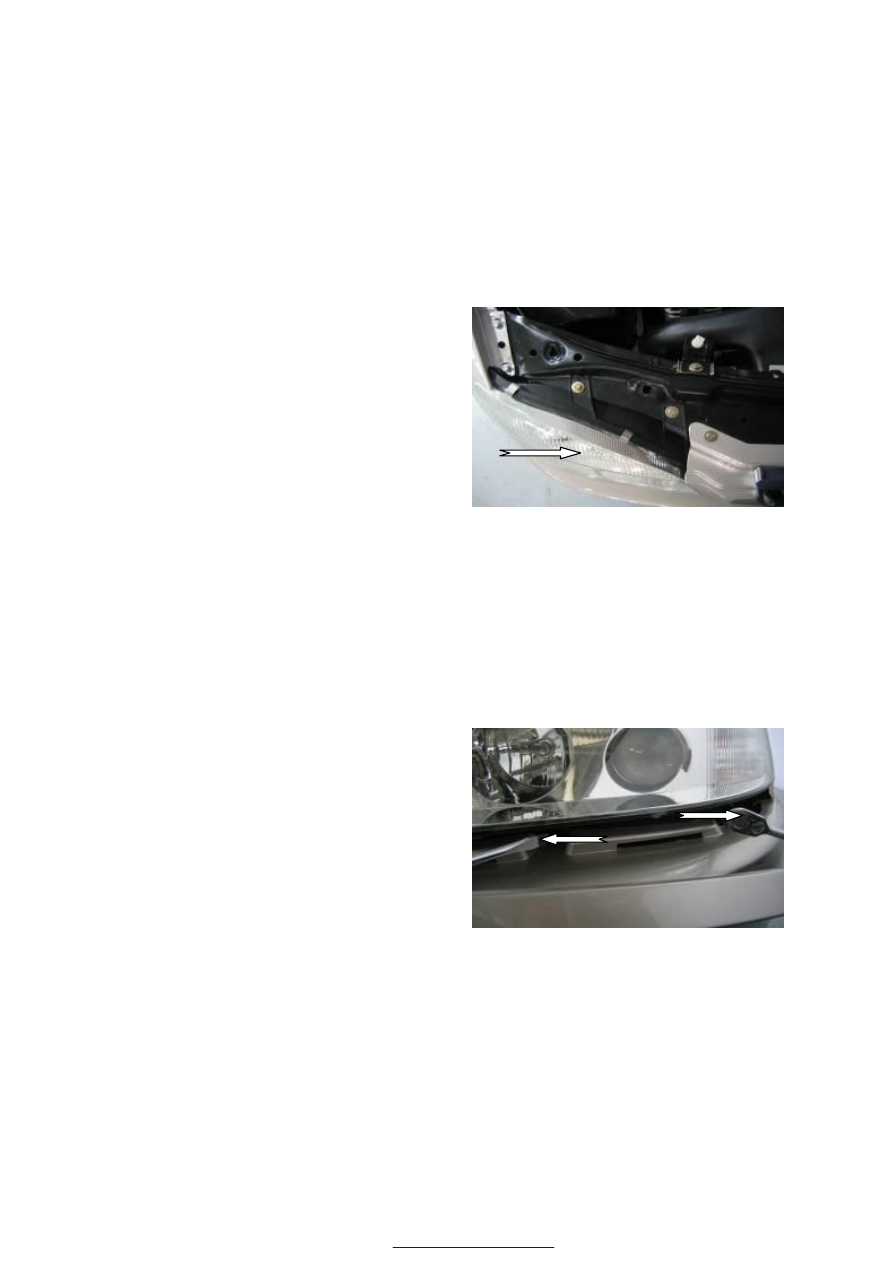

1. Headlamp

Removal    （Disconnect the negative grid of
the battery）

—Remove the radiator grille, and use sleeve to

remove  the  four  fixing  bolts  of  the
headlamp.

—Unplug the wiring harness connector behind

the headlamp holder.

— Then  place  the  headlamp  on  the

corresponding position.

Installation

— Install  the  headlamp  properly  on  the

corresponding  position,  and  ensure  that  the
fixing  hole  position  of  the  bolt  is  concentric
with the welded nut on the crossbeam of the
headlamp;









—Use  4  bolts,  spacers  and  1  nut  to  locate  the

position of the front headlamp, put down the
front  hood,  confirm  and  adjust  position  of
the  headlamp  (whether  it  is  extruding  or
intruding;  the  requirement  is  such  that  the
headlamp  should  be  slightly  extruded
beyond the front hood border. The arc shape
of  the  headlamp  can  be  felt  by  hand),  after
that  tighten  the  fastener,  with  a  tightening
torque of 1.5±0.2 N.m；

—Install  the  radiator  grille,  and  pay  attention

not  to  scratch  the  paint  on  the  protection
bumper; ensure that the spacing between the
left and right fenders is symmetrical.

—Connect the wiring harness plug to the lamp

holder socket.



2.  Removal/Installation  of  the  front  fog  lamp:  (Disconnect  the  negative  grid  of  the
battery)

—Connect the corresponding connector to the wiring harness of the fog lamp;





—Place  the  fog  lamp  into  the  installation  hole  from  the  front,  and  ensure  that  the  3  screw

holes are concentric with the holes on the front bumper;

—Tighten the 3 self-tapping screws, with a tightening torque of 1.5±0.2N.m;

—Install the grilles on the bottom part (see instruction in car body)

3.  Removal/installation  of  side  turn  signal  lamp:  (Disconnect  the  negative  grid  of  the
battery)

—Connect the wiring harness from the lamp holder;

—First  align  the  clipping  end  with  car  body  in  the  correct  direction,  and  then  press  it  in  by

force.

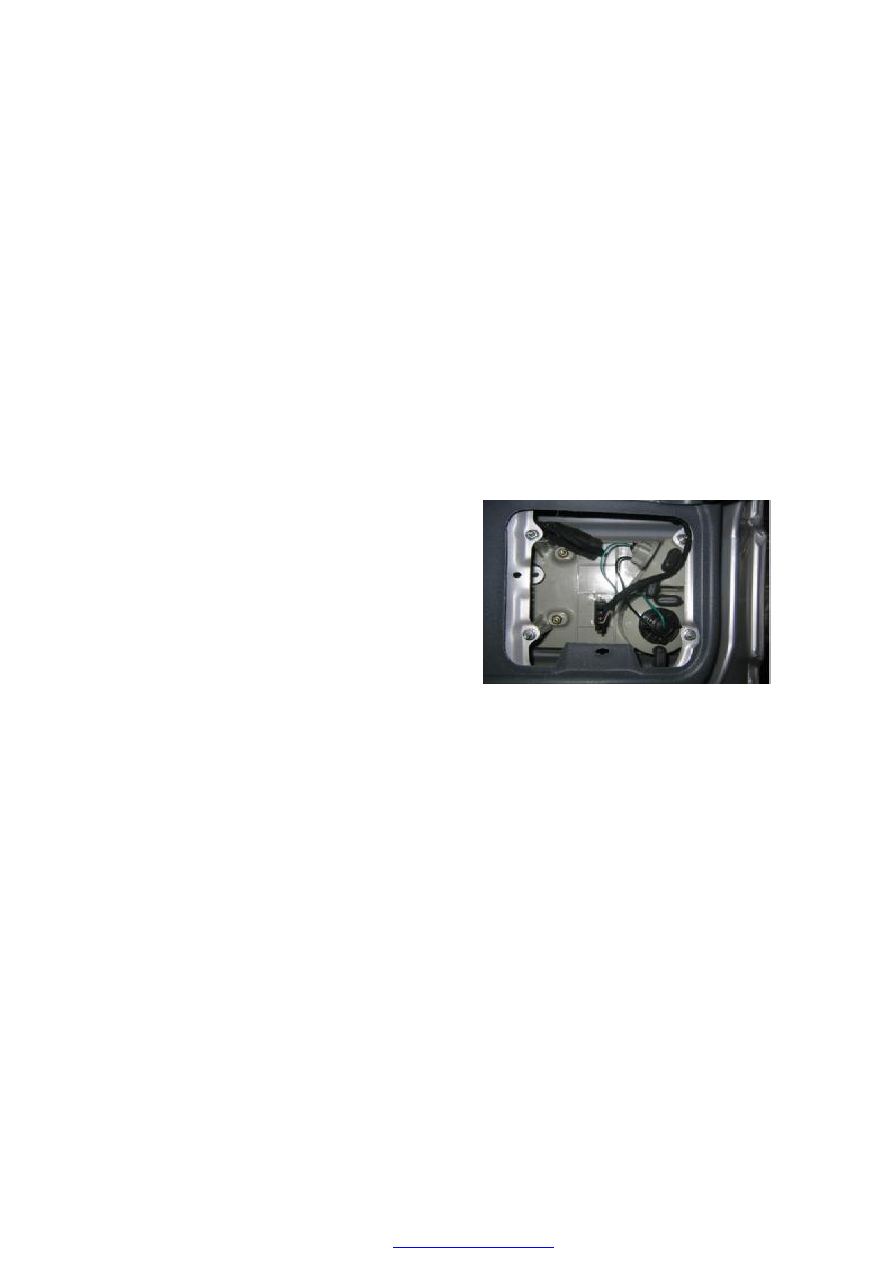

4.  Removal/installation  of  fixed  part  of  tail
lamps  (including  position  lamp/brake  lamp,
and turn signal lamp):

—Align at the holes of car body, so as to install

the lamp on the body properly;

—Tighten the 3 fixing screws, pay attention to

adjust the  facial  gap  with  the  car  body,  feel
the difference  in  height with  hand and  make
necessary adjustment while tightening;

— Plug  the  wiring  harness  onto  the  lamp

holder, and put back the carpet.

5.  Removal/installation  of  moving  part  for
the  tail  lamp  (including  the  backup  lamp
and tail fog lamp)

—Align  at  the  holes  of  the  car  body,  so  as  to

install the lamp on the body properly;

—Tighten the 4 fixing screws, pay attention to

adjust  the  facial  gap  and  spacing  (the  trunk
lid  may  be    closed)  with  the  car  body  and
fixing  parts,  feel  the  difference  in  height
with  hand  and  make  necessary  adjustment
while tightening;

— Plug  the  wiring  harness  onto  the  lamp

holder, and put down the trunk lid.













6. Removal/installation of license lamp

—Connect the connector of the wiring harness properly;

—Align the self-tapping screw with the hole center of expansion nut; tighten two self-tapping

screws with a tightening torque of 1.5±0.2N.m. Assemble the guard plate of license lamp;
