Replace  the  rear  housing  of  the  lower  control
arm

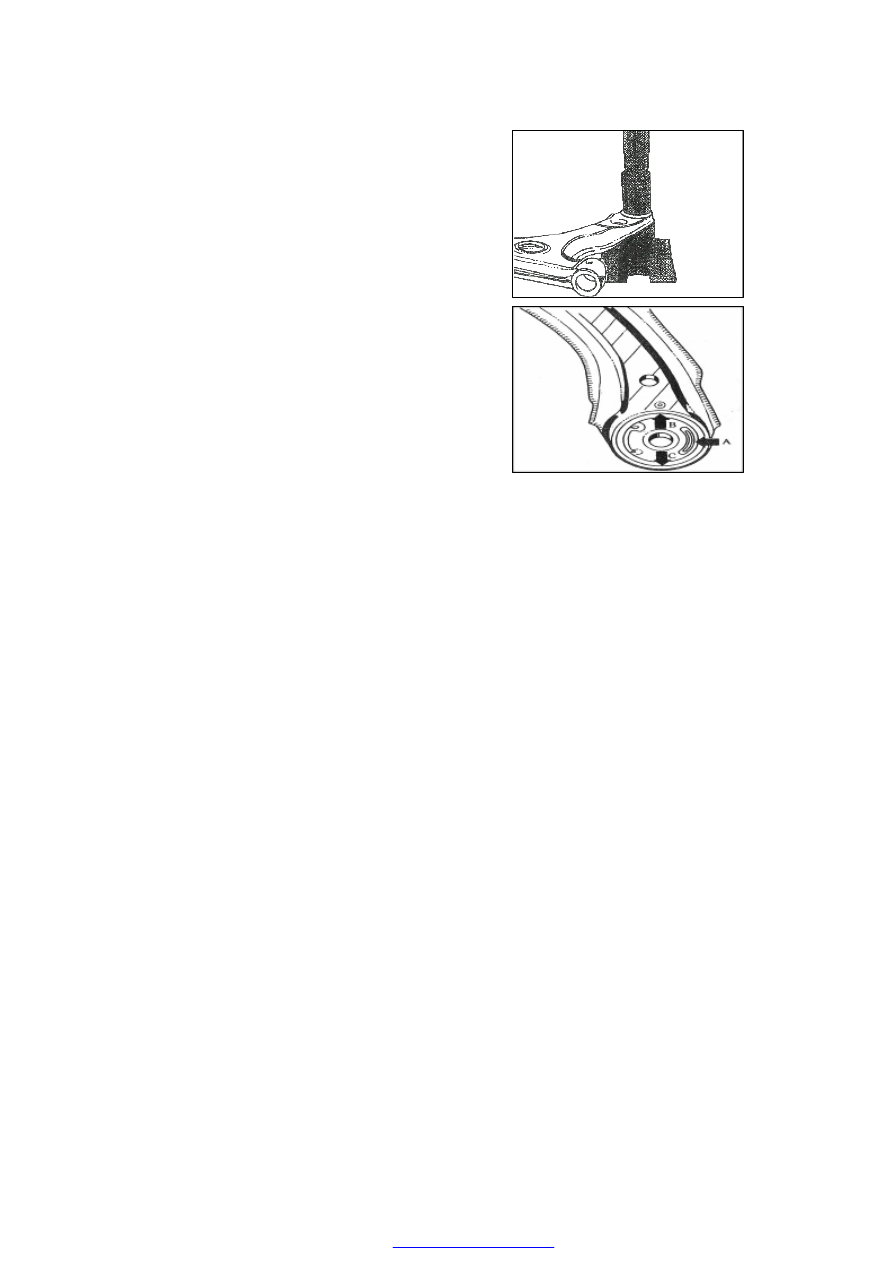

----When  pressing  out  the  rear  housing  of  the

lower  control  arm,  if  the  elastic  housing
locks due to rust, please cut away the rubber
on  outer  circle,  saw  off  the  steel  cover,  and
then press  out the  elastic  housing. (shown  as
illustration)

----The  installing  position  of  the  elastic  housing

of  control  arm  is  shown  as  the  illustration.
The  arrow  B  or  C  points  at  the  upper  pit  on
the lower control arm, and the kidney-shaped
interspace on the housing (arrow A) points to
the vehicle center.

----Use  the  special  purpose  tools  to  press  in  the

rear housing of the control arm.









































REAR AXLE AND REAR SUSPENSION

Longitudinal bracket rear axle and rigid axle suspension are employed in Chery. The wheels
on  both  sides  are  connected  with  the  vehicle  body  by  an  integrated  rear  axle.  The  metal
rubber holder  for the rear axle  is a type of  holder which the trace is adjustable. It is almost
the rigid connection  in  longitude and can only deform in  lateral which ensures that the rear
axle  cannot  turn  in  axial  direction.  Therefore,  the  rear  axle  processes  the  function  of
preferable control of the vehicle stability at high speed.

REMOVAL AND INSTALLATION OF THE REAR AXLE ASSY

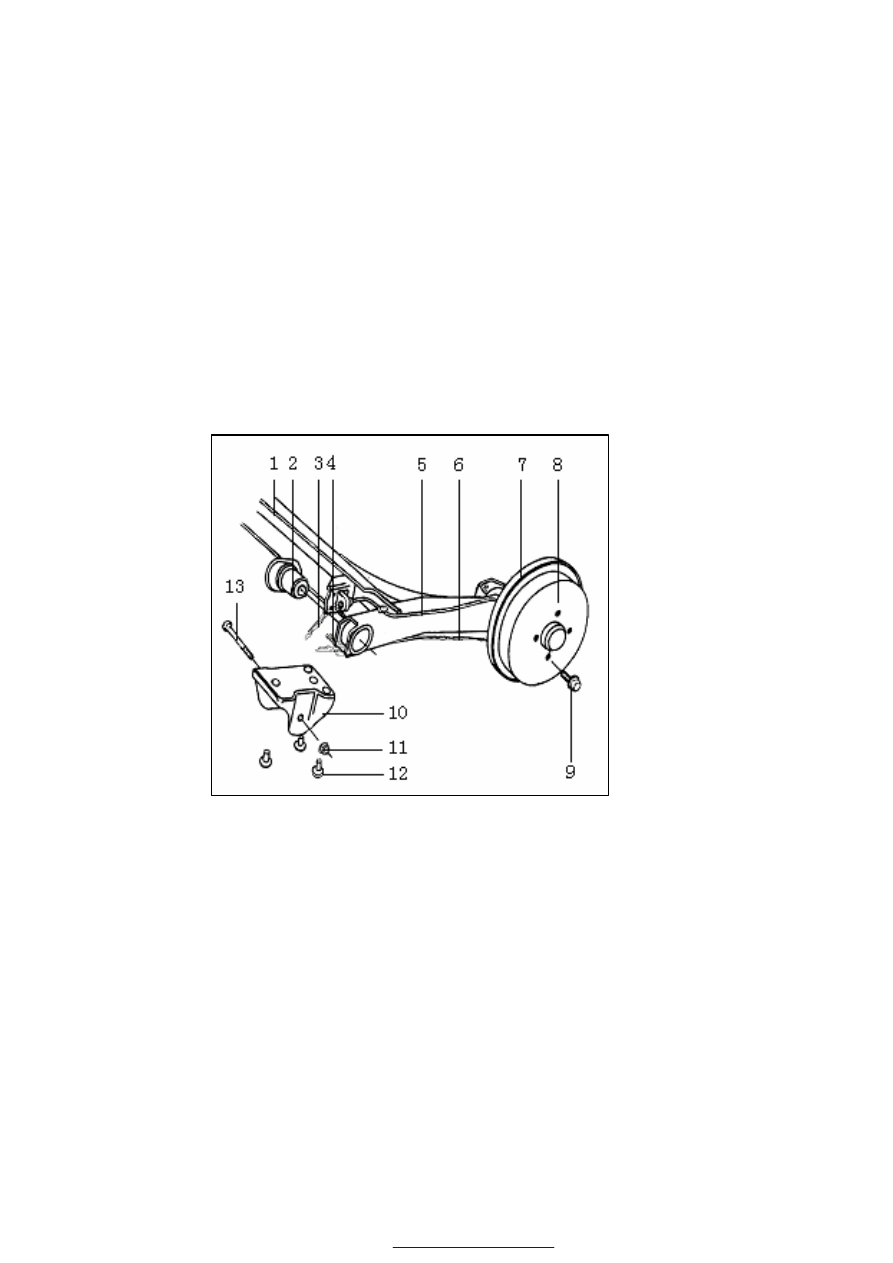

Illustration. Rear axle assy

1. Rear axle welding assy      2. Metal rubber holder      3.Rear brake hose

4. Hand brake cable clip      5. Left brake pipe assy of rear axle      6.Hand brake cable

7. Braker      8. Brake drum      9. Tire set bolt (110 N·m)

10. Rear axle bracket      11. Nut (60 N·m)    12. Bolt (70 N·m)



Installation of the rear axle assy:

----Installation  of  the  metal  rubber  holder:

press  the  metal  rubber  bush  2  into  the
axle  body,  and  apply  pressure  till  the
edge  of  metal  rubber  bush  reaches  the
solid axle.

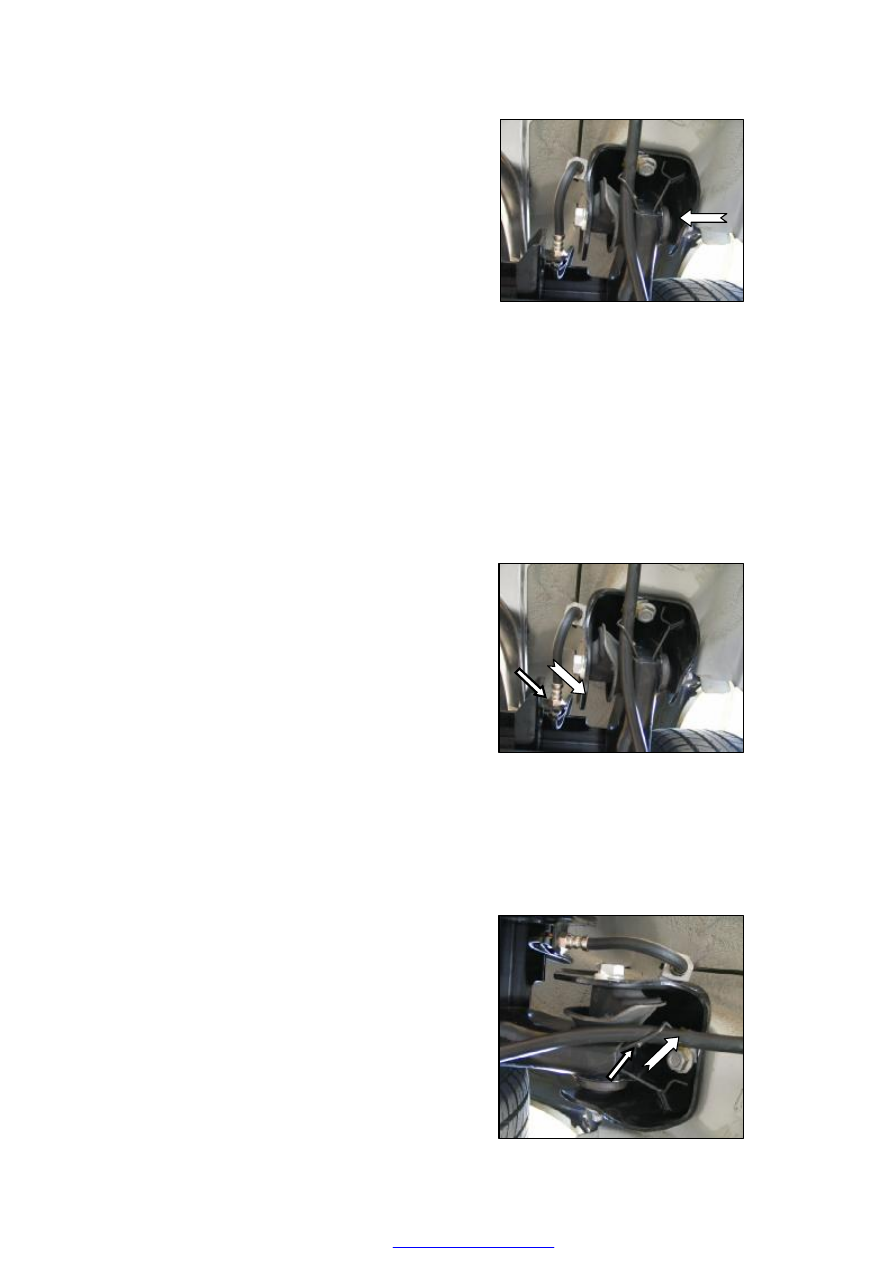

----Use  the  bolt  for  hole  13  of  the  metal

rubber holder to connect the two rear axle
brackets.  The  standard  tightening  torque
of  the  nut  is  60  N·m;  (shown  as  the
picture)













----Install the  braker, the brake drum and the

axle shaft well;



----Connect  the  left  and  the  right  brake  pipe

assy of the rear axle with the  left and the
right  braker  assy  respectively,  and  then
use  the  pipeline  clip  to  fix  them  on  the
rear  axle.  Meanwhile,  maintain  the
connection  between the reed and the rear
brake  hose  by  the  rear  axle  bracket.  The
tightening  torque  is  13-19  N·m;  (shown
as the picture)





----Use the clip and the brake cable clip set on

the  rear  axle  to  fix  the  hand  brake  cable.
(shown as the picture)













Precaution:  Before  the  procedure  below,  the
careless pull may lead the disconnection of the
harness if the ABS vehicle speed sensor is not
removed  first. Therefore, before the following
procedure,  remove  the  ABS  vehicle  speed
sensor  (the  axle  side)  first  and  fix  it  in  a
proper  position  in  order  to  keep  the  sensor
untouched during the vehicle maintaining.







Caution:  The  removal  of  the  rear  axle  is
extremely  dangerous.  The  drop  of  the  rear
axle could cause severe damage or even death.
Please  make  sure  that  the  jack  has  supported
fully the rear axle before the removal.
