Chery A series. Manual - part 52

TROUBLE DIAGNOSIS

Trouble

symptom

Cause Treatment

method

Slip of clutch

•Free travel (free play) of clutch pedal is wrong.

•Abrasion or oil stain for clutch friction disk.

•Distortion for friction disk 、 pressure plate or

flywheel surface.

•Diaphragm springs become weaker.

Adjust free travel

Change friction disk

Change frication disk,

pressure plate or flywheel

Change clutch pressure plate

Uncompleted

segregation of

clutch

•Free travel of clutch pedal is wrong.

•Diaphragm springs become weaker or abrasion for

stabber fingertip.

•Rust for input axle spline.

•Mutilation or abrasion for input axle spline of

transmission.

•Excessive nodding action for clutch friction disk

assembly.

•Abrasion or oil stain for clutch friction disk.

Adjust free travel

Change pressure plate

Lubricate

Change the input shaft

Change friction disk

Vibration of

clutch

•Brighten of clutch friction disk (to become

glassiness).

•Oil stain for clutch friction disk.

•Bad skid of segregation bearing on the bearing

sleeve of transmission.

•Shimmy of clutch friction disk assembly or bad

connection of friction disk.

•Vibration reduction torsion springs of clutch

friction disk assembly become weaker.

•Loose of rivet of clutch friction disk.

•Distortion of pressure plate or flywheel surface.

•Loose of the binding bolt of flywheel or loose of

binding bolt of pressure plate assembly.

Repair or change friction

disk

Change friction disk

Lubricate

Change friction disk

Change pressure plate or

flywheel

Screw down

Clutch noise

•Abrasion or mutilation for segregation bearing.

•Abrasion for front bearing of input axle.

•Abnormal noise for clutch friction disk.

•Crack for clutch friction disk.

•Abnormal noise for pressure plate and diaphragm

spring.

Change segregation bearing

Change input shaft bearing

Change friction disk

Change pressure plate

Non-separation of

clutch

•Clutch friction disk has fat liquor.

•Serious wear of clutch friction disk.

•Rivet head is displayed in surface of disk.

•Torsion springs become weaker

Change friction disk

H-8

MANUAL TRANSMISSION

SPECIFICATION… … … … … … …… … … … … … …… … … … … … ………J-3

DISASSEMBLY OF THE DRIVE SHAFT… … … … … … …… … … … … … ……J-4

DISASSEMBLY OF THE TRANSMISSION… … … … … … …… … … … J-6

TRANSMISSION GEARSHIFT MECHANISM DIAGRAMATIC SKETCH …J-9

RESOLUTION GRAPH OF THE GEARSHIFT CONTROL MECHANISM ……J-10

SHIFT ADJUSTMENT… … … … … … …… … … … … … …… … …… …J-11

NEUTRAL POSITIONING… … … … … … …… … … … … …………J-11

FINE ADJUSTMENT… … … … … … …… … … … … …… … … … … J-11

TRANSMISSION RESOLUTION… … … … … … …… … … … … … ………J-12

DISASSEMBLY AND ASSEMBLY OF THE TRANSMISSION… … … … … … …J-15

DISASSEMBLY… … … … … … …… … … … …… … … … … … …………J-15

ASSEMBLY… … … … … … …… … … … …… … … … … … ……J-21

MAIN POINTS… … … … … … …… … … … … …… … … … … … …………J-24

ADJUSTMENT OF 5

FORK … … … …… … … … … … …… … … … … … …J-25

ADJUSTMENT … … … … ……… … …… … …… … …… … … … … … …J-25

MAIN POINTS… … … … … … …… … … … … …… …… … … ………J-25

DISASSEMBLY, RESOLUTION GRAPH AND ASSEMBLY OF THE REAR

HOUSING… … … … … … …… … …… … …… ……… … … ……………J-26

DISASSEMBLY… … … … … … … … … … …… … … … … …J-26

RESOLUTION GRAPH… … … … … … … … … … … …… … … … … J-27

ASSEMBLY… … … … … … … … … … … … … … … … … ……J-27

DISASSEMBLY AND ASSEMBLY OF CLUTCH CONTROL ARM, CLUTCH

RELEASE SHAFT OIL SEAL, AND CLUTCH RELEASE BEARING ……………J-28

DISASSEMBLY… … … … … … …… … … … … …… … …… … ……J-28

ASSEMBLY… … … … … … ……… … … …… … …… ………J-28

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT OIL SEAL…J-29

DISASSEMBLY… … … … … … …… … … … … …… … … … … … ……J-29

ASSEMBLY… … … … … … …… … … … … …… …… … … ……J-29

J-1

DISASSEMBLY AND ASSEMBLY OF THE GEARSHIFT SHAFT BEARING…J-30

DISASSEMBLY… … … … … … … … … … … … … … … … … …J-30

ASSEMBLY… … … … … … … … … … … … … … … … … …J-30

RESOLUTION GRAPH OF THE INPUT SHAFT… … … … … … ………J-35

RESOLUTION GRAPH… … … … … … …… … … … … …… … … … … … J-35

RESOLUTION GRAPH OF OUTPUT SHAFT… … … … … … … … … … J-36

RESOLUTION GRAPH… … … … … … … … … … … …… … … … … … J-36

ADJUSTMENT TABLE… … … … … … …… … … … … … …… … … …… …J-37

ADJUSTMENT ITEMS… … … … … … …… … … … … …… … … … … … J-37

ADJUSTMENT OF OUTPUT SHAFT… … … … … … …… … … … … … ………J-38

ADJUSTMENT… … … … … … … … … … … …… … … … … … …………J-38

MAIN POINTS… … … … … … …… … … … … …… … … … …J-38

DISASSEMBLY AND ASSEMBLY OF DIFFERENTIAL, AND CALCULATION AND

ADJUSTMENT OF THE ADJUSTMENT SHIM … … … … … ……………J-39

DISASSEMBLY… … … … … …… … … … … … … … … … … …J-39

ASSEMBLY… … … … …… … … … … …… … … … ……J-40

ADJUSTMENT… … … … …… … … … … … …… … … … … …J-40

RESOLUTION GRAPH OF THE DIFFERENTIAL ASSEMBLY… … … … … … J-41

RESOLUTION GRAPH… … … … … … …… … … … …… … … … … … J-41

DISASSEMBLY AND ASSEMBLY OF OIL SEAL AND OUTPUT FLANGE ……J-42

DISASSEMBLY… … … … … … … … … …… …… … … … … … …J-42

ASSEMBLY… … … … … … …… …… … …… … … … … ………J-43

J-2

SPECIFICATION

Transmission

AQ015 AA type

AQ015 AB type

Main driving

4.133

3.813

1shift 3.455

3.455

2shift 2.056

2.056

3shift 1.370

1.370

4shift 1.032

1.032

5shift 0.850

0.850

Reverse gear

3.167

Ratio

Speedometer 2.286

2.286

Lubricating oil quantity

2.0L

Type of lubricating oil

Transmission oil GL-4 SAE75

Manipulation type of clutch

Mechanical

Diameter of clutch driven plate

210mm

Diameter of drive shaft flange

100mm

General gear ratio of top gear

3.513

3.240

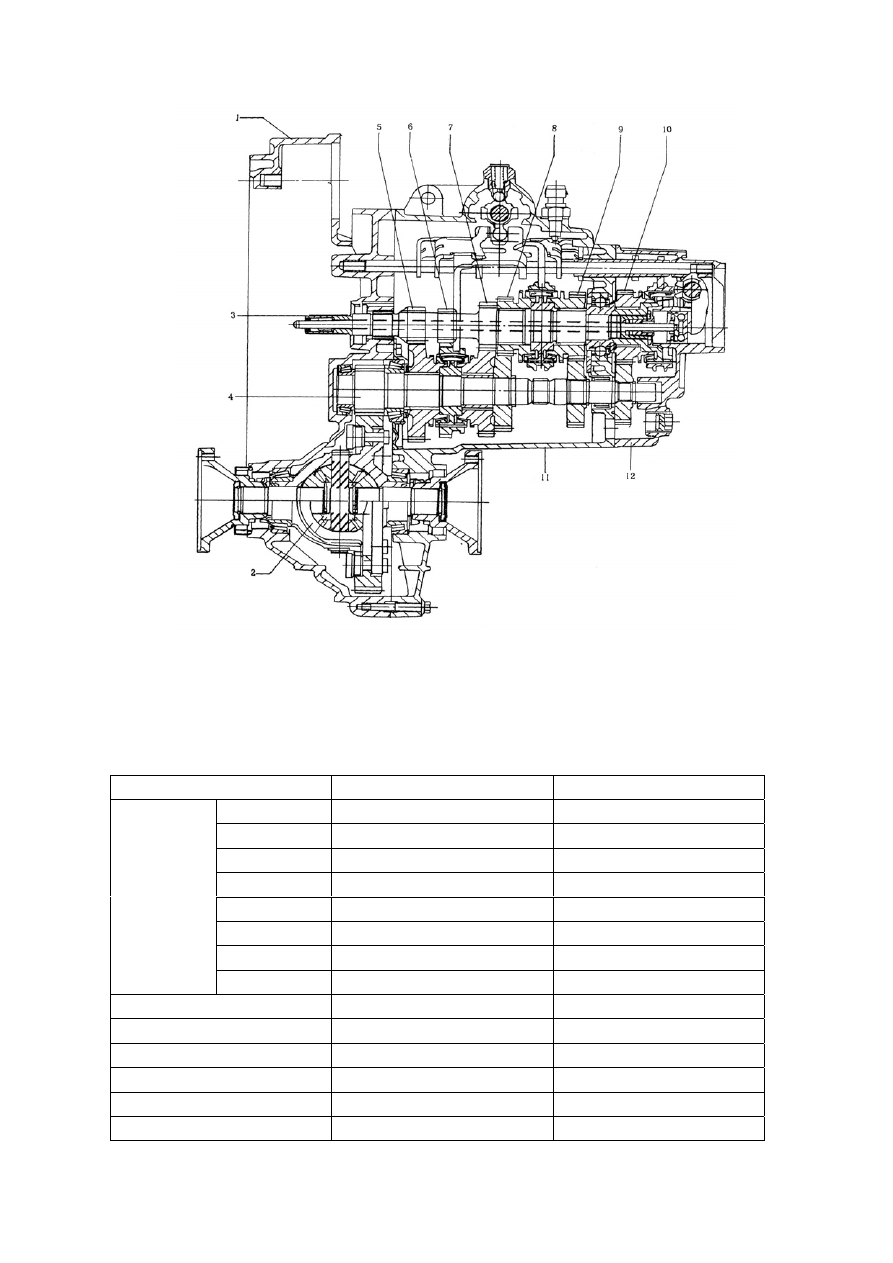

Clutch Assembly Schematic

1. Clutch Housing 2. Differential 3. Input Shaft 4. Output Shaft
5. 1

Shift 6. Reverse 7. 2

Shift 8. 3

Shift 9. 4

Shift 10. 5

Shift

11. Transmission Housing 12. Rear Housing

J-3
