ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

54



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





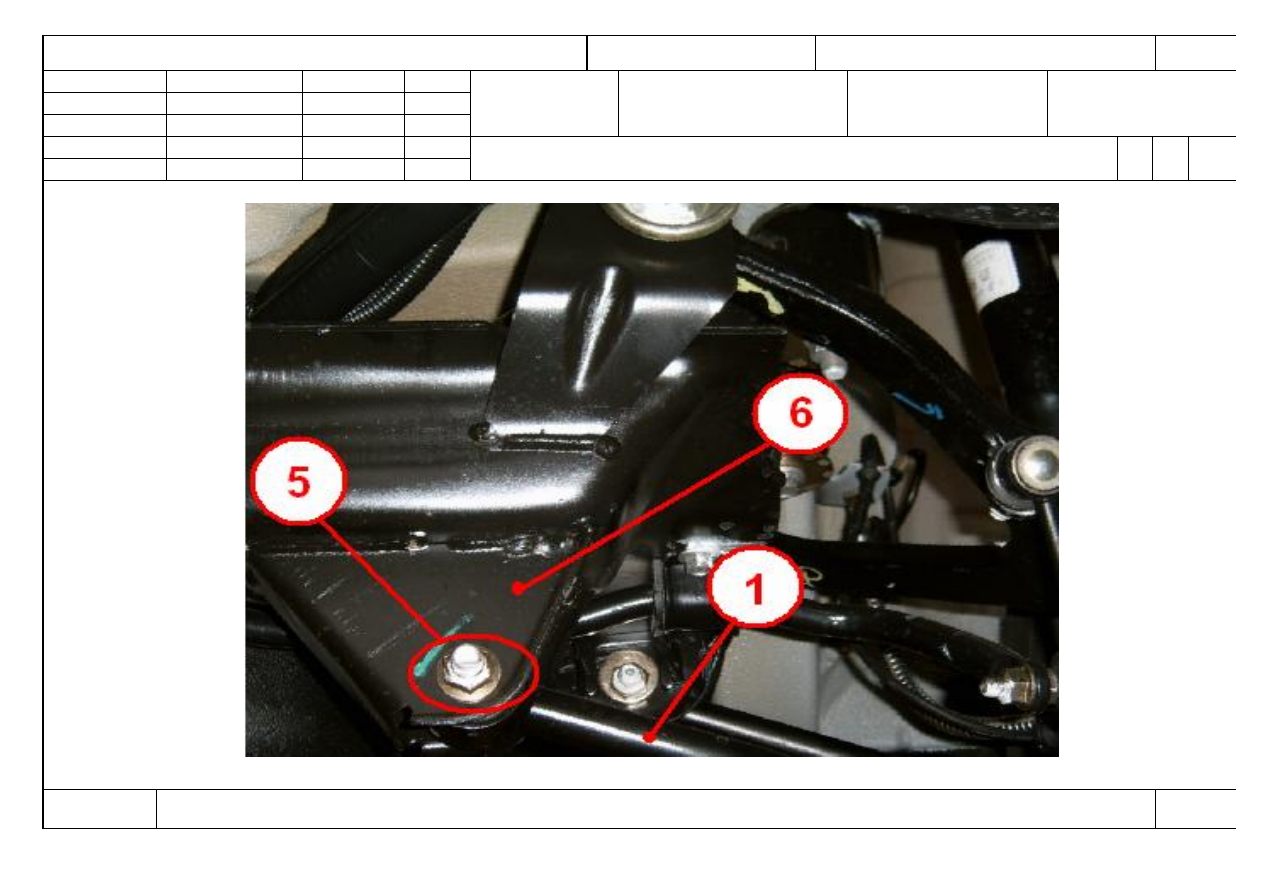

Снятие-установка заднего поперечного рычага

О1



070-

075




Оп.070-075






























































КЭ

ТП 75.046

54




            ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 55





























































Снятие переднего  поперечного

рычага

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            080        Слесарно-сборочная    (См. КЭ лист 59-61).

03

Выполнить операции (005, 010).                                  3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Поперечный рычаг                                                            В11-2919020                                                                шт.            2

09 2.

Болт М10, S15                                                                   Q184B1280                                                                   шт             2

10 3.

Кулак задней подвески в сборе правый                          В11-3301008                                                                шт.             1

11

левый                           В11-3301007                                                                шт.             1

12 4.

Болт М12, S17                                                                   В11-2919027                                                                шт              2

13 5.

Шайба эксцентриковая                                                     В11-2919029                                                                 шт.            2

14 6.

Гайка М12, S19                                                                  Q33012                                                                         шт.             2

 15 7.

Подрамник (балка) задней подвески                               В11-3301010                                                                шт              1

16

О 17 1. Поднять автомобиль на высоту удобную для работы.

18

19 2.

Открутить болт (поз.2) и отсоединить поперечный рычаг (поз.1) от кулака задней подвески (поз.3).

20

21 3.

Удерживая болт (поз.4), открутить гайку (поз.6), извлечь шайбу (поз.5) и отсоединить поперечный рычаг (поз.1) от подрамника

22      (

балки) задней подвески (поз.7).

23

24 4.

Выполнить переходы (2,3) для противоположной стороны.

МК/КТТП

ТП. 75.046

55



            ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 56





























































Снятие переднего поперечного

рычага

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

02 5.

Произвести контроль визуальным осмотром общего состояния деталей.

03

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

04

Т 05 1. Ключ S=17  603-17 HAZET.

06 2.

Головка 1/2" S=15 900-15 HAZET.

07 3.

Головка 1/2" S=19 900-19 HAZET.

08 4.

Удлинитель L=123 мм 917-5 HAZET .

09 5.

Рукоятка 1/2" 8150NR.

10 6.

Гайковерт 1/2"  LTV38 R50-13.

11 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

12 8.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

13 9.

Очки защитные 02-76 ГОСТ 12.4.013-85.

14

 15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.046

56



                        ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 57





























































Установка переднего поперечного

рычага

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            085        Слесарно-сборочная    (См. КЭ лист 59-61).

03

Выполнить операции (005, 010, 080).                             3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Поперечный рычаг                                                            В11-2919020                                                                шт.            2

09 2.

Болт М10, S15                                                                   Q184B1280                                                                   шт             2

10 3.

Кулак задней подвески в сборе правый                          В11-3301008                                                                шт.             1

11

левый                           В11-3301007                                                                шт.             1

12 4.

Болт М12, S17                                                                   В11-2919027                                                                шт              2

13 5.

Шайба эксцентриковая                                                     В11-2919029                                                                 шт.            2

14 6.

Гайка М12, S19                                                                  Q33012                                                                         шт.             2

 15 7.

Подрамник (балка) задней подвески                               В11-3301010                                                                шт              1

16

О 17 1. Установить по месту крепления поперечный рычаг (поз.1).

18

19 2.

Закрепить поперечный рычаг (поз.1) к кулаку задней подвески (поз.3) болтом (поз.2) с Мкр=135 Нм.

20

21 3.

Закрепить поперечный рычаг (поз.1) болтом (поз.4), гайкой (поз.6), предварительно установить шайбу (поз.5), к подрамнику (балке)

22

задней подвески (поз.7) с Мкр=110 Нм.

23

24 4.

Выполнить переходы (2,3) для противоположной стороны.

МК/КТТП

57
