ГОСТ 3.1118 форма 1б
Задняя подвеска DC24B4 – 2910002
50
Установка заднего поперечного
рычага
25480917.
75.046
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01
А 02 075 Слесарно-сборочная (См. КЭ лист 52-54).
03
Выполнить операции (005, 010,070). 3
04
Б 05 Подъемник Q=3т
06
Тележка 7043-334
07
К 08 1. Поперечный рычаг В11-2919010 шт. 2
09 2.
Болт М10, S15 Q184B1280 шт 2
10 3.
Кулак задней подвески в сборе правый В11-3301008 шт. 1
11
левый В11-3301007 шт. 1
12 4.
Болт М10, S15 Q184B1280 шт 2
13 5.
Гайка М10, S18 Q330В12 шт. 2
14 6.
Подрамник (балка) задней подвески В11-3301010 шт 1
15
О 16 1. Установить по месту крепления поперечный рычаг (поз.1).
17
18 2.

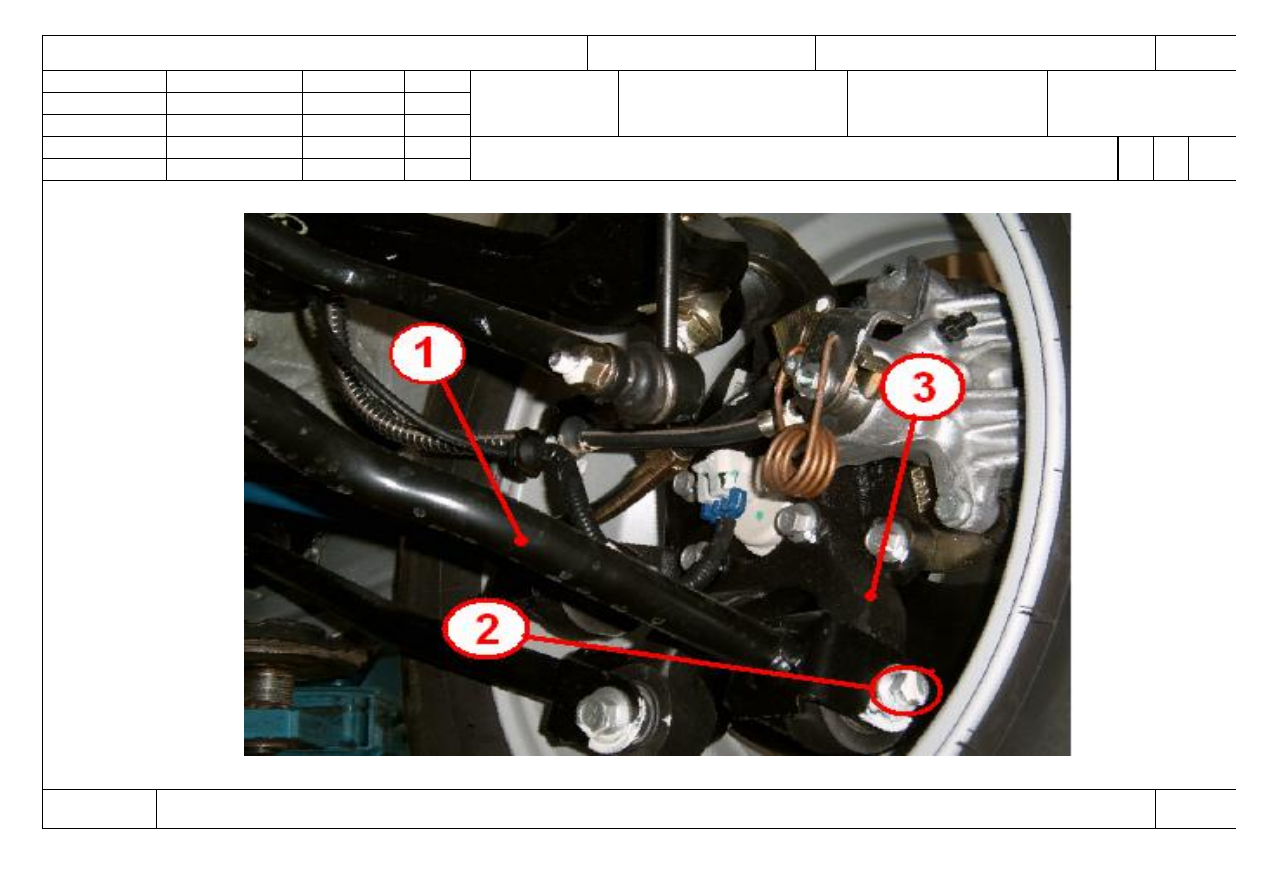

Закрепить поперечный рычаг (поз.1) к кулаку задней подвески (поз.3) болтом (поз.2) с Мкр=135 Нм.
19
20 3.

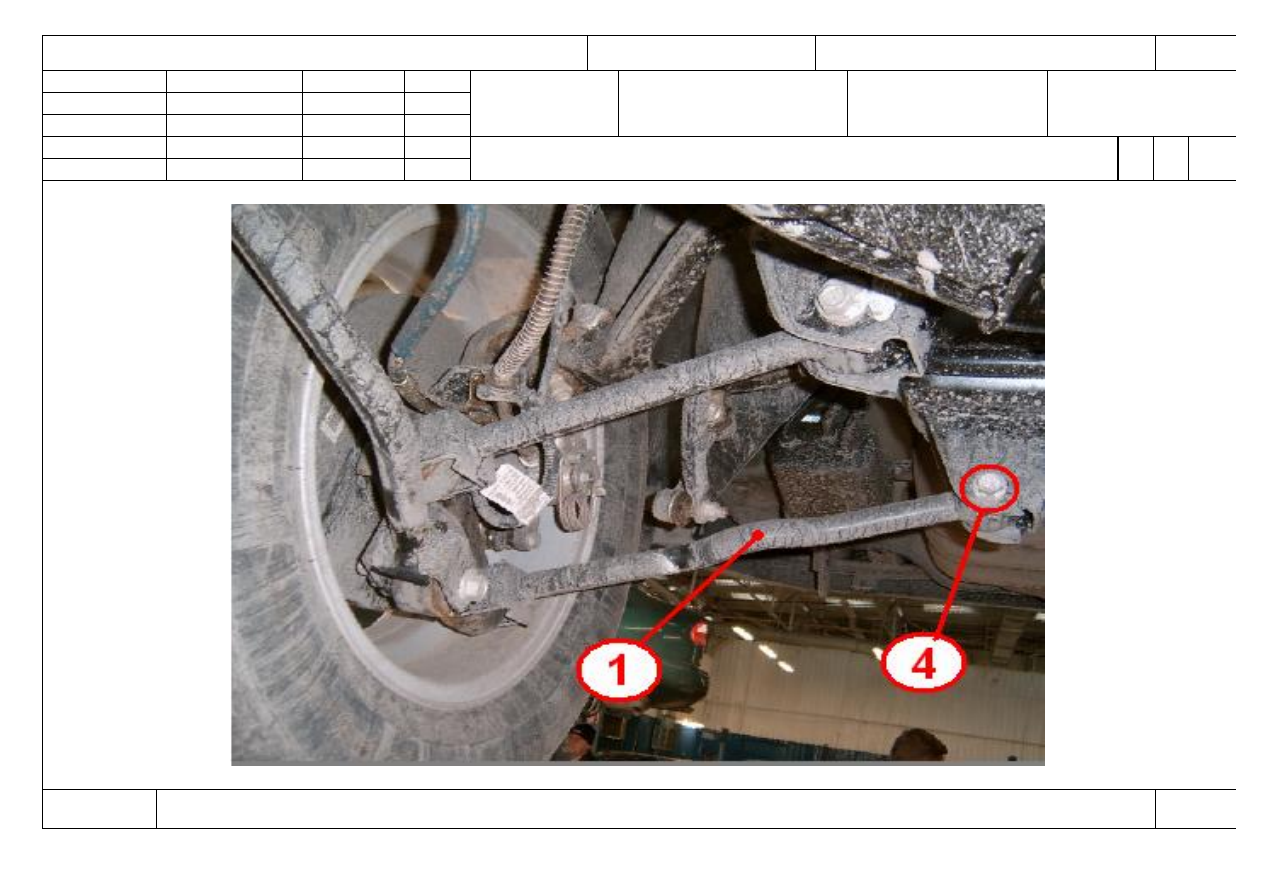

Закрепить поперечный рычаг (поз.1) болтом (поз.4) и гайкой (поз.5) к подрамнику (балке) задней подвески (поз.6) с Мкр=135 Нм.
21
22 4.
Выполнить переходы (2,3) для противоположной стороны.
23
24 5.
Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.
МК/КТТП
ТП. 75.046
50
