Снятие-установка продольного рычага

О1



060-

065




Оп.060-065





























































КЭ

ТП 75.046

46






ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

47



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





Снятие-установка продольного рычага

О1



060-

065




Оп.060-065




























































КЭ

ТП 75.046

47




                                                                ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 48





























































Снятие заднего поперечного рычага

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            070        Слесарно-сборочная    (См. КЭ лист 52-54).

03

Выполнить операции (005, 010).                                  3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

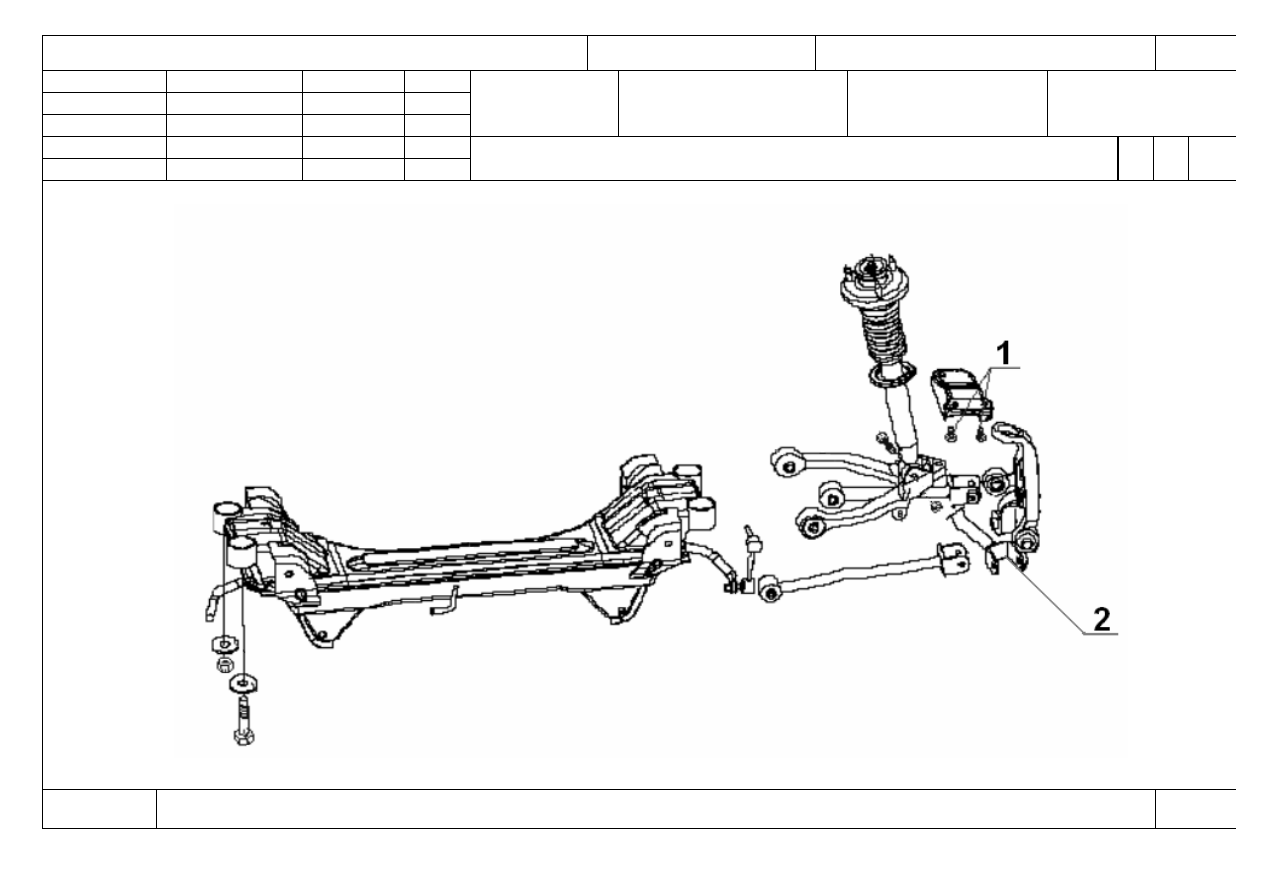

К 08 1. Поперечный рычаг                                                            В11-2919010                                                                шт.            2

09 2.

Болт М10, S15                                                                   Q184B1280                                                                   шт             2

10 3.

Кулак задней подвески в сборе правый                          В11-3301008                                                                шт.             1

11

левый                           В11-3301007                                                                шт.             1

12 4.

Болт М10, S15                                                                   Q184B1280                                                                   шт             2

13 5.

Гайка М10, S18                                                                  Q330В12                                                                      шт.             2

14 6.

Подрамник (балка) задней подвески                               В11-3301010                                                                шт              1

 15

О 16 1. Поднять автомобиль на высоту удобную для работы.

17

18 2.

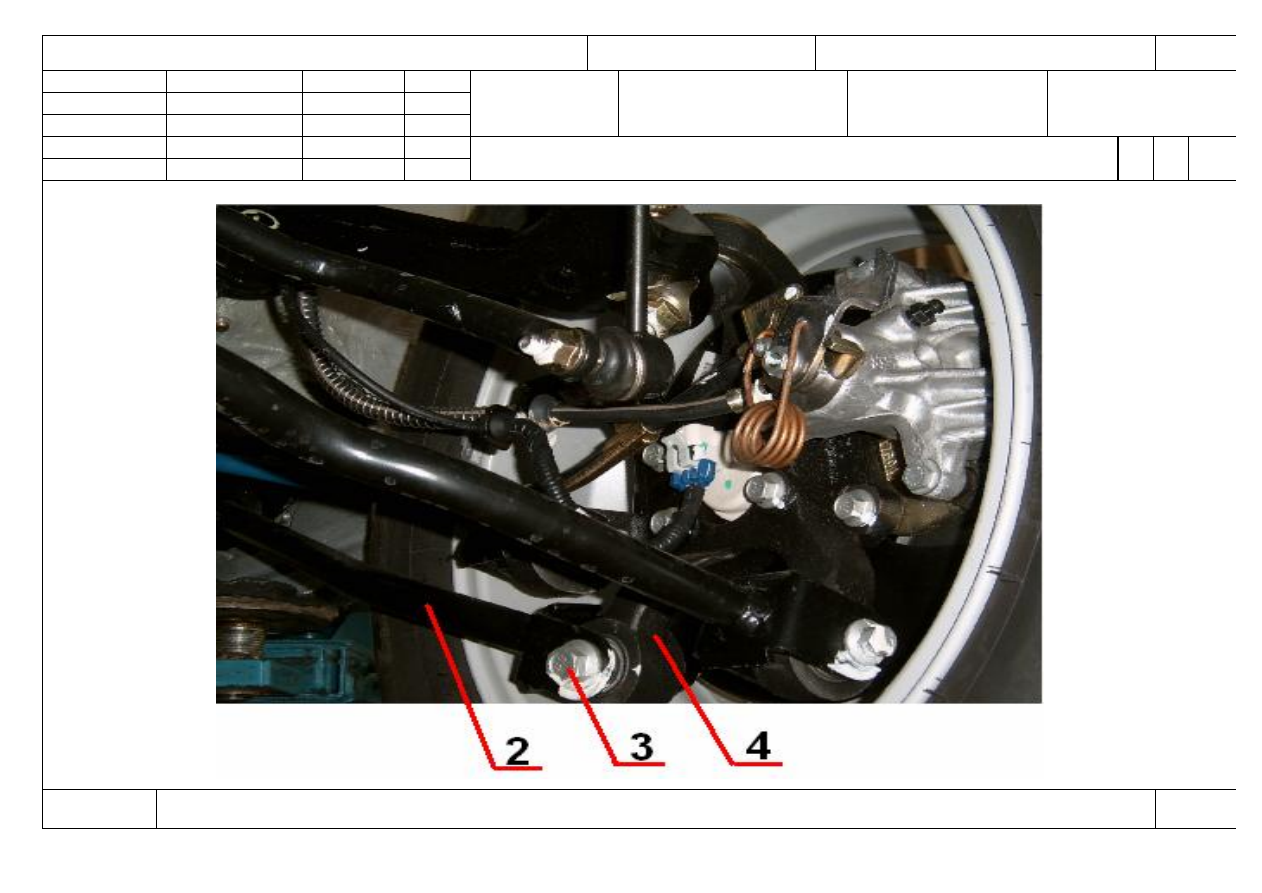

Открутить болт (поз.2) и отсоединить поперечный рычаг (поз.1) от кулака задней подвески (поз.3).

19

20 3.

Удерживая болт (поз.4), открутить гайку (поз.5) и отсоединить поперечный рычаг (поз.1) от подрамника (балки) задней подвески

21      (

поз.6).

22

23 4.

Выполнить переходы (2,3) для противоположной стороны.

24

МК/КТТП

ТП. 75.046

48



                         ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



 49





























































Снятие заднего поперечного рычага

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5.  Произвести контроль визуальным осмотром общего состояния деталей.

03

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

04

Т 05 1. Ключ S=18  603-18 HAZET.

06 2.

Головка 1/2" S=15 900-15 HAZET.

07 3.

Головка 1/2" S=18 900-18 HAZET.

 08 4.

Удлинитель L=123 мм 917-5 HAZET .

09 5.

Рукоятка 1/2" 8150NR.

10 6.

Гайковерт 1/2"  LTV38 R50-13.

11 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

12 8.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

13 9.

Очки защитные 02-76 ГОСТ 12.4.013-85.
