ГОСТ 3.1118  форма 1б





Силовой агрегат

 57





























































Отсоединение привода КПП и

гидропривода  сцепления

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Отсоединить троса привода КПП (поз.9) от рычагов привода КПП.

03

 04 6.

Открутить накидную гайку (поз.6).

05

      06 7.

Отсоединить штуцер трубки привода сцепления (поз.7) от фиксатора (поз.4) и трубки (поз.5).

07

08 8.

Установить технологические заглушки на трубку привода сцепления (поз.7) и трубку (поз.5).

09

 10 9.

Проверить отсутствие следов пролива тормозной жидкости, при необходимости удалить ветошью.

11

Т 12 1. Плоскогубцы  760N1HAZET.

      13



 2.

Ключ S=11 450 N-11х13 HAZET.

14 3.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 15 4.

Ветошь.

16

  17

18

19
20

 21

22

23
24

МК/КТТП

ТП 75.038

57









































ГОСТ 3.1118  форма 1б





Силовой агрегат

58





























































Подсоединение привода КПП и

гидропривода сцепления



25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 60).

 04

Выполнить операции   005, 070.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Трос выбора передач                                                 В11-1703090                                                                       шт.         1



 10 2.

Фиксатор                                                                      В11-1602045                                                                       шт.         1

11 3.

Фиксатор                                                                      В11-1703215                                                                       шт.         1

12 4.

Шплинт                                                                         S11-1703315                                                                       шт.         2

      13 5.

Шайба                                                                          В11-1703213                                                                        шт.         2

14 6.

Шайба 10                                                                     Q40210                                                                                шт.          1

15

О 16 1.

Внимание!

В зависимости от конструкции передаточного исполнительного



механизма включения сцепления (наличие троса

  17

сцепления, а не гидропривода) отсоединение-подсоединение троса сцепления производить аналогично операциям

18                             070-075

ТП 75.037 «Снятие-установка силового агрегата на автомобилях Chery A15 и их модификациях».

19
20 2.

Подсоединить троса привода КПП (поз.9) к рычагам привода КПП, установить шайбы (поз.2, поз.8) и закрепить шплинтами (поз.3)

21

до фиксации, обеспечив надежность соединения.

22

23 3.

Закрепить троса привода КПП (поз.9) на кронштейне фиксаторами (поз.1) до фиксации, обеспечив надежность соединения.

24

МК/КТТП

ТП 75.038

58









































ГОСТ 3.1118  форма 1б





Силовой агрегат

 59





























































Подсоединение привода КПП и

гидропривода сцепления



25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 4. Снять технологические заглушки с трубки привода сцепления (поз.7) и трубки (поз.5).

03

   04 5.

Подсоединить штуцер трубки привода (поз.7) к трубке (поз.5) и закрепить накидной гайкой (поз.6) с Мкр=15 Нм.

05
06 6.

Проверить отсутствие следов пролива тормозной жидкости, при необходимости удалить ветошью.

07

08 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

 09

Т 10 1. Плоскогубцы  760N1HAZET.

11 2.

Ключ S=11 450 N-11х13 HAZET.

12 3.

Вставка  S11 9х12

      13 4.

ДК 2-25 Нм, 9х12.

14 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

15 6.

Ветошь.

16

  17

18
19

20

21
22
23
24



МК/КТТП

ТП 75.038

59





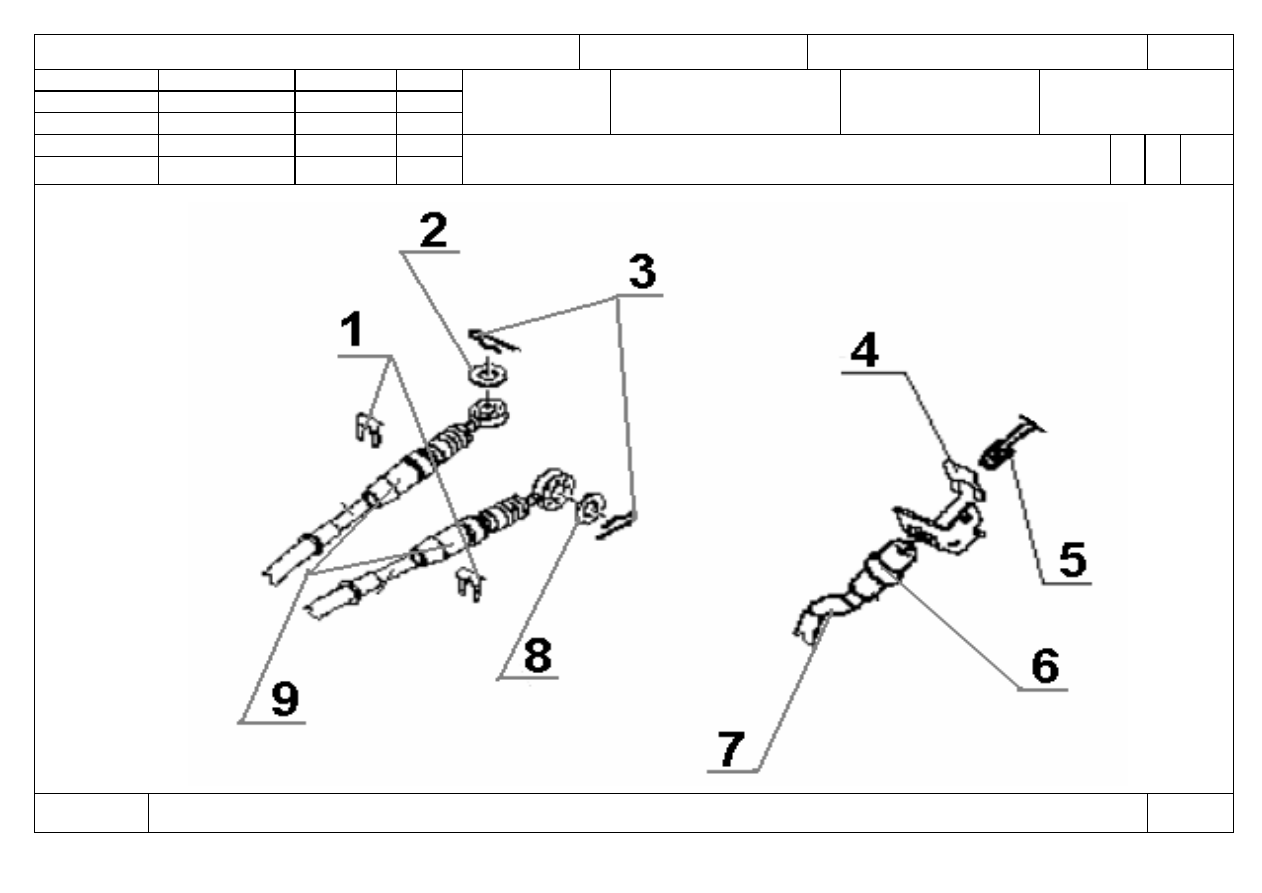

ГОСТ 3.1105  форма 2





Силовой агрегат



60



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





Отсоединение-подсоединение привода КПП и гидропривода

сцепления

О1



070-

075


   Оп.070-075





































КЭ

ТП 75.038
