Автомобили Chery: руководства по ТО - часть 117

ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.038

Н. контр.

Лагода

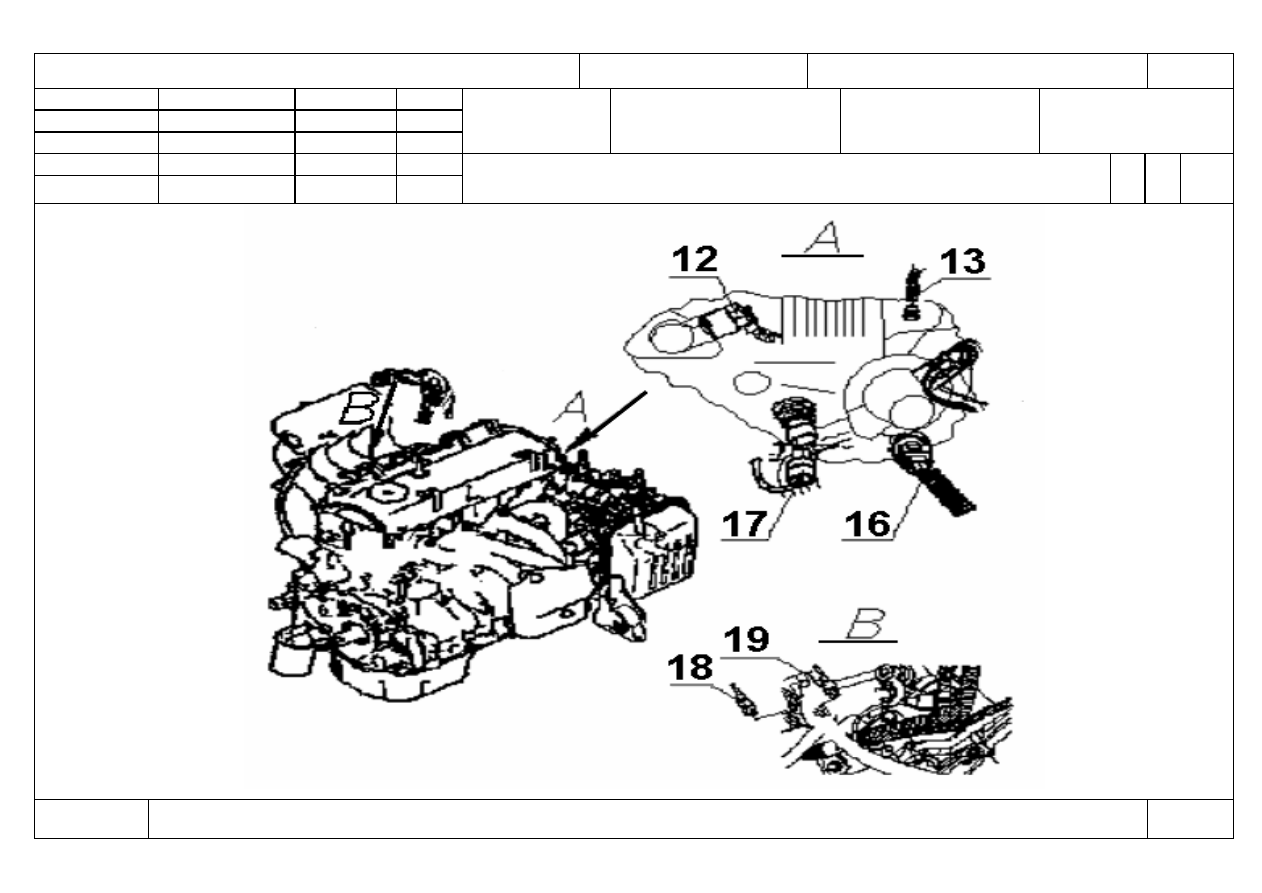

Отсоединение-подсоединение электропроводки силового

агрегата

О1

050-

055

КЭ

ТП 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы охлаждения

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 060 Слесарно-сборочная 3

03 (

См. КЭ лист 55)

Выполнить операции 005.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

Ведро оцинкованное ГОСТ 20558-82

К 10 1. Радиатор системы охлаждения двигателя B11-1301110 (в зависимости от модели) шт. 1

11 B11-1301110BA (

в зависимости от модели) шт. 1

12 B11-1301110NA (

в зависимости от модели) шт. 1

13 2.

Патрубок подводящий DC14B1-131060 шт. 1

14 3.

Патрубок отводящий DC14B1-131070 шт. 1

15 4.

Расширительный бачок В11-1311110 шт. 1

16 5.

Пароотводящая трубка расширительного бачка DC14B1-131080 шт. 1

17 6.

Питающий шланг расширительного бачка В11-1304313 шт. 1

18 7.

Патрубок подводящий отопителя В11-1303417 шт. 1

19 8.

Патрубок отводящий отопителя В11-1303419 шт. 1

20 9.

Хомут самозажимной AQ60125 шт. 3

21 10.

Хомут самозажимной AQ60114 шт. 3

22 11.

Хомут S7 DC14B1-1303652 шт. 2

МК/КТТП

ТП. 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение системы охлаждения

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1.

Внимание!

Перед выполнением работ в данной операции дать остыть двигателю до температуры 25-30

С.

04 2.

Ослабить хомут (поз.14) и отсоединить подводящий патрубок (поз.15) от радиатора (поз.5).

06 3.

Слить охлаждающую жидкость из системы, при необходимости удалить следы пролива ветошью.

08 4.

Ослабить хомут (поз.13) и отсоединить отводящий патрубок (поз.16) от радиатора (поз.5).

10 5.

Ослабить хомуты (поз.6) и отсоединить пароотводящую трубку (поз.7) от радиатора (поз.5) и расширительного бачка (поз.8).

12 6.

Ослабить хомут (поз.12) и отсоединить питающий шланг (поз.9) от двигателя.

14 7.

Ослабить хомут (поз.11) и отсоединить пароотводящую трубку (поз.10) от двигателя.

16 8.

Ослабить хомут (поз.3) и отсоединить отводящий патрубок отопителя (поз.2) от двигателя.

18 9.

Ослабить хомут (поз.4) и отсоединить подводящий патрубок отопителя (поз.1) от двигателя.

Т 20 1. Плоскогубцы 760N1HAZET.

21 2.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

22 3.

Ветошь.

МК/КТТП

ТП. 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение системы охлаждения

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 065 Слесарно-сборочная 3

03 (

См. КЭ лист 55)

Выполнить операции 005, 060.

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

К 09 1. Радиатор системы охлаждения двигателя B11-1301110 (в зависимости от модели) шт. 1

10 B11-1301110BA (

в зависимости от модели) шт. 1

11 B11-1301110NA (

в зависимости от модели) шт. 1

12 2.

Патрубок подводящий DC14B1-131060 шт. 1

13 3.

Патрубок отводящий DC14B1-131070 шт. 1

14 4.

Расширительный бачок В11-1311110 шт. 1

15 5.

Пароотводящая трубка расширительного бачка DC14B1-131080 шт. 1

16 6.

Питающий шланг расширительного бачка В11-1304313 шт. 1

17 7.

Патрубок подводящий отопителя В11-1303417 шт. 1

18 8.

Патрубок отводящий отопителя В11-1303419 шт. 1

19 9.

Хомут самозажимной AQ60125 шт. 3

20 10.

Хомут самозажимной AQ60114 шт. 3

21 11.

Хомут S7 DC14B1-1303652 шт. 2

М 23 Жидкость охлаждающая BASF Glisantin G34-91 л. 8,0

МК/КТТП

ТП. 75.038
