ГОСТ 3.1118  форма 1б





Силовой агрегат



53





























































Подсоединение системы охлаждения

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Подсоединить патрубок, подводящий отопителя  (поз.1) к двигателю.

03

04 2.

Закрепить хомут (поз.4), обеспечив надежность соединения.

 05

06 3.

Подсоединить патрубок, отводящий отопителя  (поз.2) к двигателю.

07

08 4.

Закрепить хомут (поз.3), обеспечив надежность соединения.

09

10 5.

Подсоединить пароотводящую трубку  (поз.10) к двигателю.

11

12 6.

Закрепить хомут (поз.11), обеспечив надежность соединения.

  13

14 7.

Подсоединить питающий шланг (поз.9) к двигателю.

15

16 8.

Закрепить хомут (поз. 12), обеспечив надежность соединения.

17

18 9.

Подсоединить пароотводящую трубку (поз.7) к радиатору (поз.5) и расширительному бачку (поз.8).

19

20 10.

Закрепить хомуты (поз. 6), обеспечив надежность соединения.

21

22 11.

Подсоединить отводящий патрубок (поз.16) к радиатору (поз.5) и закрепить хомутом (поз.13) с Мкр=2 Нм.

23

24 12.

Подсоединить подводящий патрубок (поз.15) к радиатору (поз.5) и закрепить хомутом (поз.14) с Мкр=2 Нм.

МК/КТТП

ТП. 75.038

53





ГОСТ 3.1118  форма 1б





Силовой агрегат



54





























































Подсоединение системы охлаждения

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 13. Заправить систему охлаждения двигателя охлаждающей жидкостью, через расширительный бачок.

03

 04 14.

Проверить заправку системы охлаждения двигателя охлаждающей жидкостью (в соотношении 1:1 с деминерализованной водой).

05

 06 15.

Уровень охлаждающей жидкости должен находиться между метками «min» и «max», находящихся на бачке.

07

 08 16.

Проверить отсутствие следов пролива жидкости после заправки, при необходимости удалить ветошью.

09

 10 17.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

11

Т 12 1. Плоскогубцы  760N1HAZET.

      13 2.

ДК 2-12 Нм.

14 3.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 15 4.

Ветошь.

 16

  17

18

 19

20

21

22

23

24

МК/КТТП

ТП. 75.038

54





ГОСТ 3.1105  форма 2





Силовой агрегат



55



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





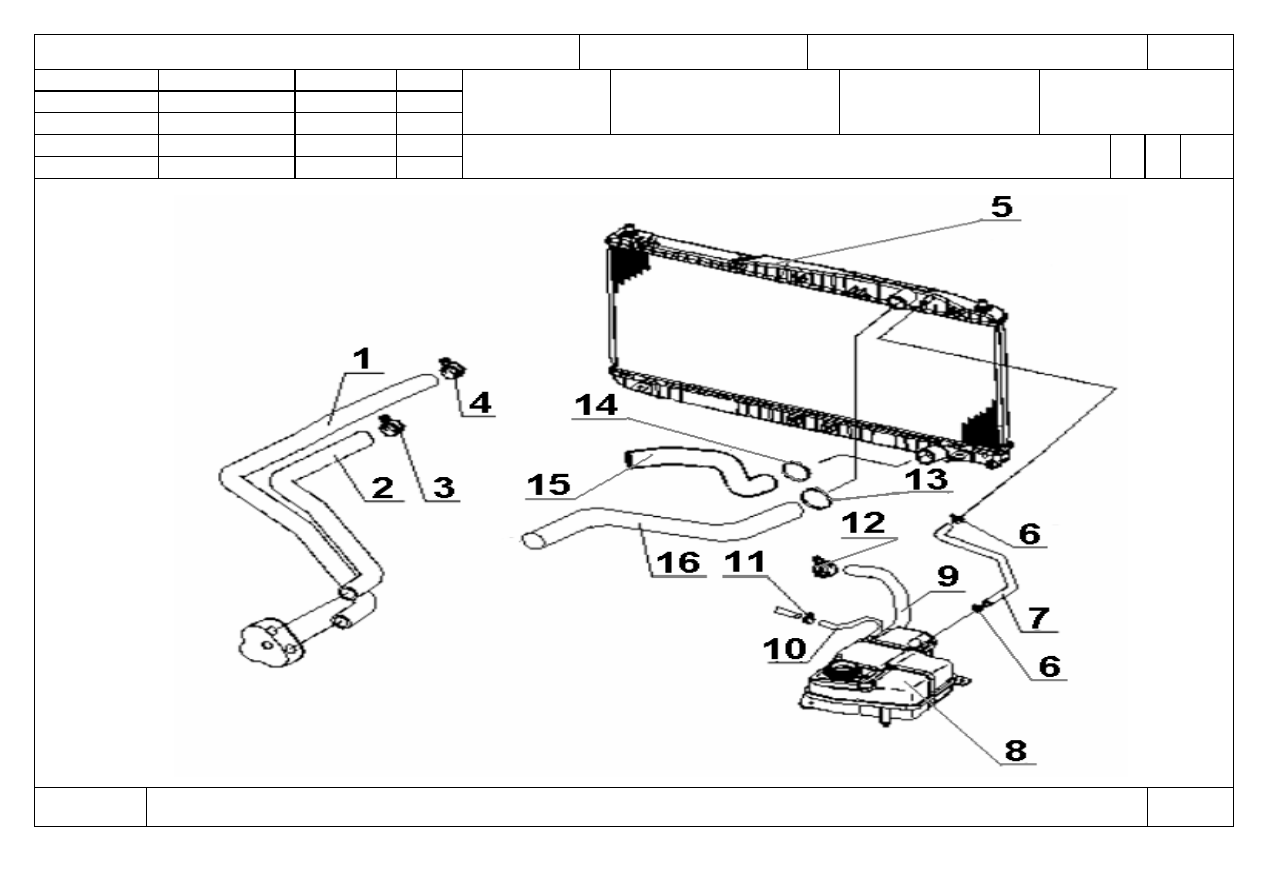

Отсоединение-подсоединение системы охлаждения

О1



060-

065


   Оп.050-055



































КЭ

ТП 75.038

55









































ГОСТ 3.1118  форма 1б





Силовой агрегат

 56





























































Отсоединение привода КПП и

гидропривода сцепления

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 60).

 04

Выполнить операции   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Трос выбора передач                                                 В11-1703090                                                                       шт.         1



 10 2.

Фиксатор                                                                      В11-1602045                                                                       шт.         1

11 3.

Фиксатор                                                                      В11-1703215                                                                       шт.         1

12 4.

Шплинт                                                                         S11-1703315                                                                       шт.         2

      13



 5.

Шайба                                                                          В11-1703213                                                                        шт.         2

14 6.

Шайба 10                                                                     Q40210                                                                                шт.          1

15

О 16 1.

Внимание!

В зависимости от конструкции передаточного исполнительного



механизма включения сцепления (наличие троса

  17

сцепления, а не гидропривода) отсоединение-подсоединение троса сцепления производить аналогично операциям

18                             070-075

ТП 75.037 «Снятие-установка силового агрегата на автомобилях Chery A15 и их модификациях».

19

20 2.

Установить кулису в нейтральное положение.

21

22 3.

Извлечь шплинты (поз.3) и  демонтировать шайбы (поз.2, поз.8).

23
24 4.

Снять фиксаторы (поз.1) с кронштейна.

МК/КТТП

ТП 75.038

56
