BYD L3. Service Manual - part 7



L3

Owner’s Manual





Auto Audio System 1-93

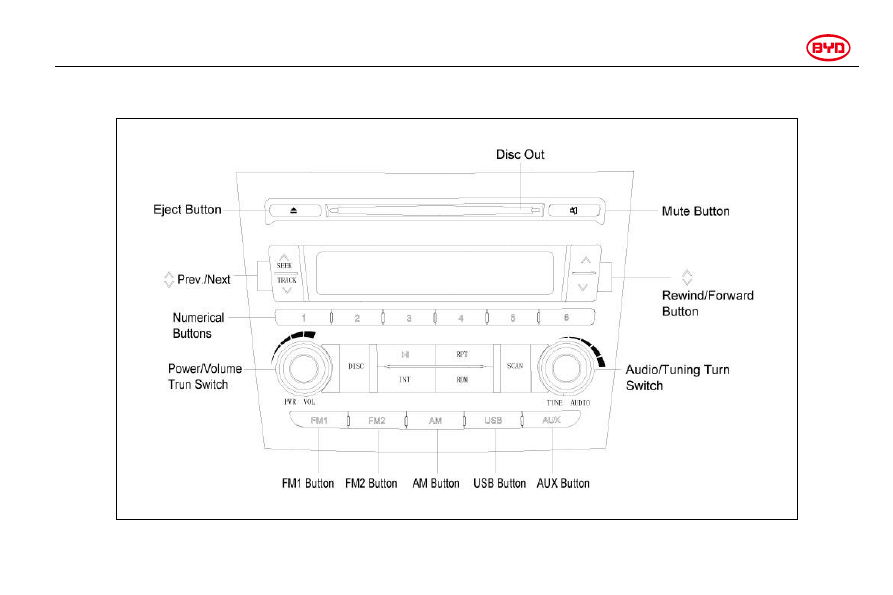

In-Car CD Panel Function Description







L3 CD panel button description



L3

Owner’s Manual





Auto Audio System 1-94

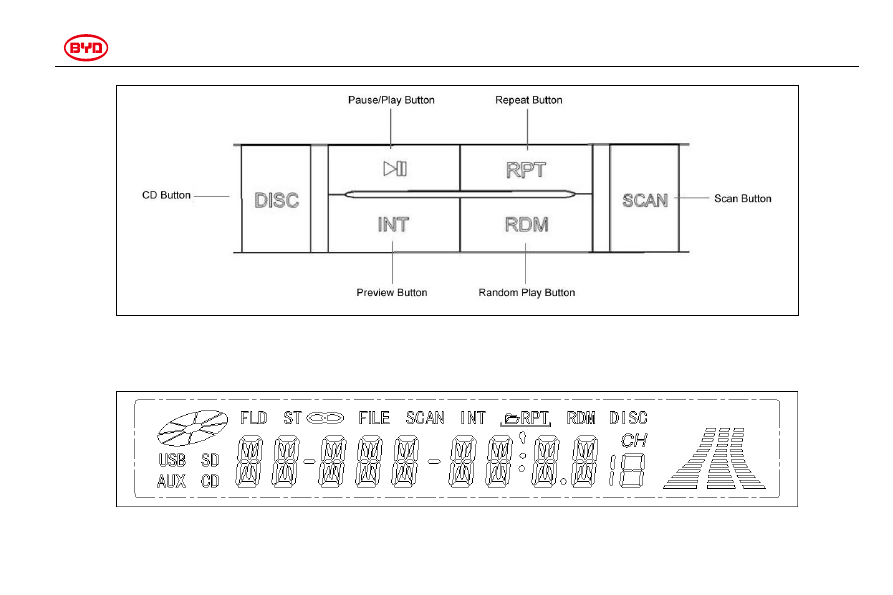

L3 CD panel button supplementary description


Schematic diagram of in-car CD display







L3 CD initial sketch of display





L3

Owner’s Manual





Auto Audio System 1-95



In-Car CD Panel Usage Description

“Power  switch/volume”  knob:  Rotate
the  knob  to  adjust  volume  or  switch
on/off  CD.  At  the  time  of  volume
adjustment,

the

display

shows

corresponding volume.

“Tuning/sound  effect”  button  knob:
Rotate the knob to tune manually. Rotate
counterclockwise  to  reduce  frequency
and

rotate

clockwise

to

increase

frequency; Press the button in a cycle of
“bass  (BAS)  -  treble  (TRE)  -  balance
(BAL)  -  fader  (FAD)  -  automatic  noise
control (ANC)”. Rotate the knob to adjust
between  different  modes.  When  the
mode changes, the corresponding mode
name will be shown on the display.


“



”  key:  In  RADIO  mode:

press  it  to  automatically  search  for  a
strong  signal  station  +/-,  start  play  or
stop searching.

Press  and  hold  it  to  search  for  high/low
frequency radio station quickly.


Release  the  button  to  stop.  In  CD  and
USB

mode,

press

it

to

go

to

next/previous track. Press and hold it to
fast  forward  or  fast  reverse  single  track
time and to fast forward or fast reverse a
track in USB mode.

“  ∧  ∨”  button:  file  folder  operation
button:  increase/reduce  file  folder.  The
key  is  available  in  USB  mode  only  in
order to switch between different U disk
file folders quickly.

“1-6”  number  key:  In  RADIO  mode,
press it to select a radio station to store
the  current  channel  in  a  corresponding
number key.

“FM1”,  “FM2”  and  “AM”  keys:  Press
the keys in any mode to switch to FM1,
FM2 or AM radio functions respectively.
The  display  shows  FM1,  FM2  and  AM
respectively.

“CD”,  “USB”  and  “AUX”  keys:  Press
these  keys  to  enter  CD,  USB  and  AUX
modes  respectively.  The  display  shows
CD, USB and AUX respectively.

“SEEK”  key:  Press  and  hold  it  to

automatically  search  and  store  a  radio
station.

Press  it  to  preview  all  stored  radio
stations in the current mode. The display
shows SCAN.

“PAUS” key:

CD  mode:  disk  play/pause.  The  display
shows PAUS.

“RPT” key:

In CD mode: Press it to repeat playing a
track.

In  USB  mode:  Press  it  to  repeat  the
current file. Press and hold it to play the
current file folder in a cycle.

The display shows “RPT”.

“INT”  key:  In  CD  and  USB  modes,
press  it  to  preview  play.  The  display
shows “INT”.

“RDM”  key:  In  CD  and  USB  modes,
press  it  to  perform  random  play.  The
display shows “RDM”.



L3

Owner’s Manual





Auto Audio System 1-96



“

”  key:  Press  the  key  to  enter  the

mute status. The display shows “MUTE
ON”.

“

”  key:  disc  ejection  key:  eject  the

disc.  At  ACC  or  above  position,  in
POWER  OFF,  press  and  hold  for  2
seconds  to  eject  the  disk.  The  display
shows “CD EJE”.

Audio System Operation Prompt


NOTICE

CD mode: indicates that the machine
is in CD play status.
Radio  mode:  indicates  that  the
machine is in radio status.
CD  disk  ejection  key:  Disk  ejection
key  is  located  on  the  host  machine.
Only  one  disk  can  be  inserted.  Disk
ejection key is used to eject the disk.



NOTICE

To protect correct operation of audio
system:
1.  Do  not  splash  drink  onto  audio
system.
2.  Do  not  insert  anything  other  than

CD into disk mouth.
3. Mobile phone might affect speaker
in

operation.

As

a

normal

phenomenon, it will not affect use.

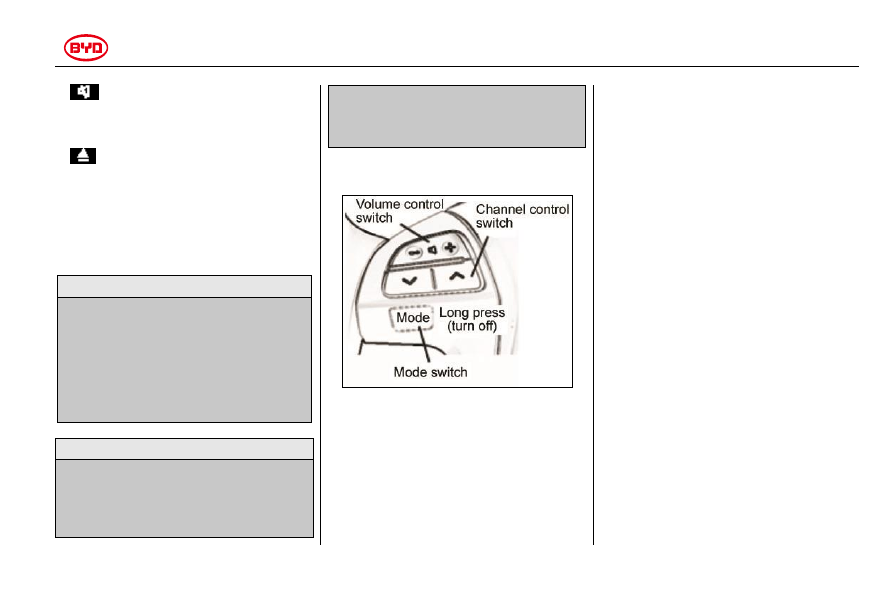

Audio/video remote control (if installed)





Use the switch on steering disc to adjust
audio system (if installed).

These  dedicated  switch,  control  and
function are described as below.

1. Volume control switch

2. “∨” and “∧” switch

3. “Mode” switch

Volume control switch

Press “+” to increase volume. Press and
hold it to continuously increase volume.

Press  “-”  to  reduce  volume.  Press  and
hold it to continuously reduce volume.

Channel control switch

Radio

Select preset radio stations:

Press  and  release  “∨”  or  “∧”  switch
quickly.  Repeat  once  or  more  times  to
select the next preset radio station.

Search for radio station

Press  and  hold  “∨”  or  “∧”  switch  to
search  for  a  radio  station  nearest  to
current  frequency  and  stop  there.
Repeat once or more times to search for
the  next  radio  station.  If  you  press  “∨”
or “∧” in search mode, search mode will
be cancelled.



L3

Owner’s Manual





Auto Audio System 1-97



Mode switch

Every time you press “mode” switch, the
system will change audio mode.

If  you  want  to  turn  on  audio  system,
press “mode” switch.

If  you  want  to  turn  off  audio  system,
press and hold “mode” switch.

Protect Your CD Player

●

Only 12 cm CD is applicable for CD
player.


●

Excessively  high  temperature  will
cause  abnormal  work  of  CD.  In
summer,

please

turn

on

air-conditioner when playing CD.


●

Bumpy  road  might  cause  sound
vibration of CD player.


●

Wet  air  might  lead  to  the  fact  that
CD  does  not  sound  although  it
seems to play normally.





WARNING

As  a  laser  related  product,  CD  head
generates  radiation.  Please  correctly
operate CD player.







●

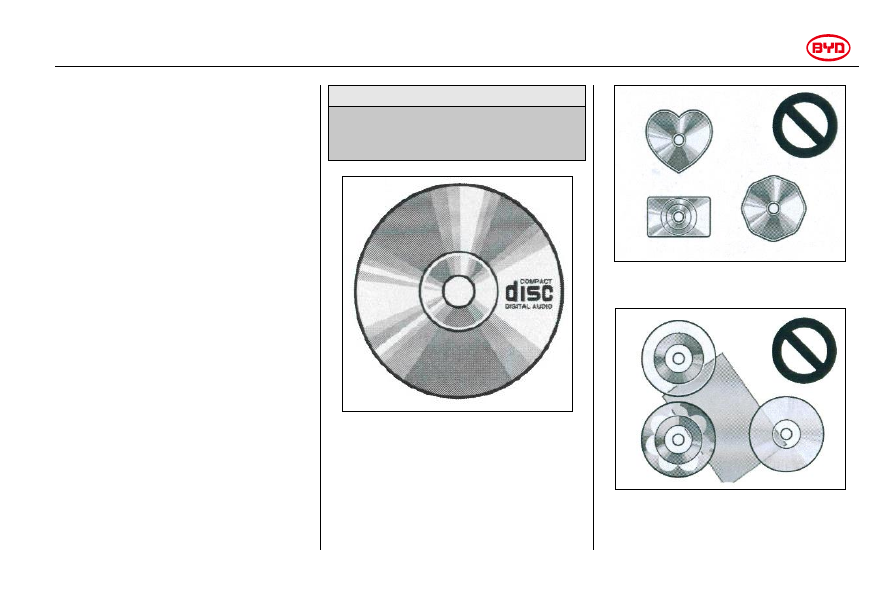

Please use the CD shown in above
figure only. The following CD might
not  be  played.  In  order  to  achieve
optimum  sound  quality,  please  use
high  quality  CD  bearing  audio
system mark.




Discs with special shapes





Transparent and translucent discs



L3

Owner’s Manual





Auto Audio System 1-98






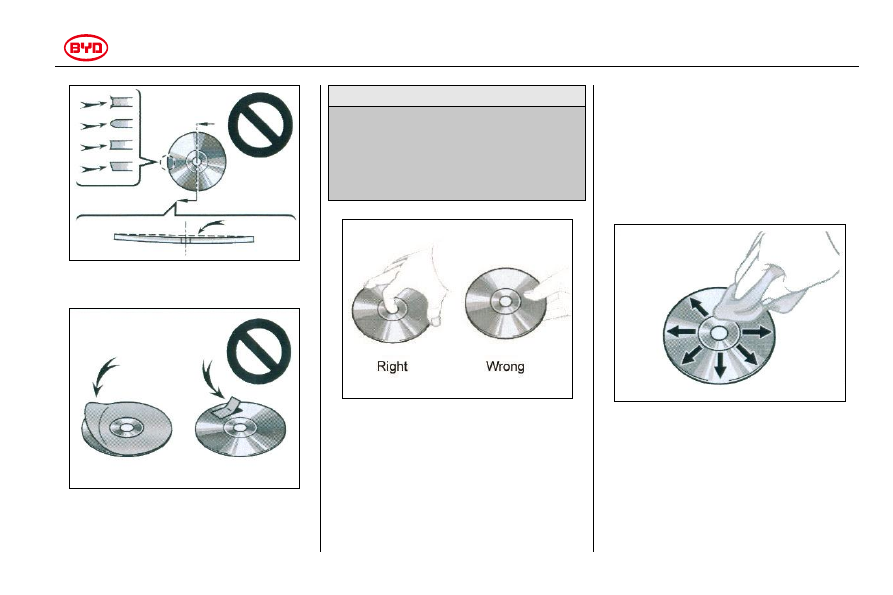

Discs of poor quality





Discs with labels



NOTES

As shown in the above four pictures,
please  do  not  use  disc  in  special
shape,  transparent  or  translucent
disc, bad quality disc or labeled disc.
These discs might damage CD player
or might be ejected by CD player.






●

Deal  with  CD  with  care,  especially
when  inserting  CD  into  CD  player.
Hold  CD  at  it  edge.  Avoid  leaving
finger  print  on  it,  especially  on  its
data storage side.





●

If disc is dirty, damaged or has other
fault, it might cause sound vibration
or segment repeat when playing it.

●

When  you  do  not  use  CD,  please
take  it  out  from  CD  player.  Store
CD  in  a  CD  box  and  keep  it away
from  greasy  dirt,  heat  source  and
direct sunshine.






To  clean  CD,  use  soft  cloth  wetted  by
clean water to wipe CD surface carefully.
Then, use other dry soft cloth to wipe it
again.  Do  not  use  alcohol  or  other
detergent.



L3

Owner’s Manual





Auto Audio System 1-99



MP3 and WMA file

●

MP3  (MPEG  Audio  LAYER 3)  is  a
standard

audio

compression

format.  A  file  in  MP3  compression
format is 1/10 of its original size or
even smaller.


●

WMA  (Windows  Media  TM  Audio)
is  an  audio  compression  format
provided by Microsoft.    Audio data
in the format is smaller than that in
MP3 format.


●

The  audio  system  sets  a  limit  on
MP3  and  WMA  file  standard  and
medium/format

recorded

in

compliance with the standard.


MP3 file compatibility

●

Compatibility standard



MP3

(MPEG-1,

MPEG-2,

MPEG-2.5)


●

Compatible sampling frequency



MPEG-1: 32, 44.1, 48 (kHz)



MPEG-2: 16, 22.05 (kHz)



MPEG-2.5: 11 (kHz)



●

Compatibility bit rate



MPEG-1: 64，80，96，112，128，
160，192，224，256，320(kbps)



MPEG-2: 40，48，56，64，80，96，
112，128，160(kbps)



MPEG-2.5:  32 ， 40 ， 48 ， 56 ，
64(kbps)


●

Compatible  sound  track:  double
track and single track


MP3 file compatibility

●

Compatibility standard



WMA    Ver.2，7，8


●

Compatible sampling frequency



44.1, 48 (kHz)


●

Compatibility bit rate



64，80，96，128，160，192 (kbps)


●

Compatible

track

mode:

compatible  with  double  track  play
only.






NOTES

To  have  your  USB  device  read  more
quickly,  please  store  in  USB  device
songs in MP3 and WMA format only.



L3

Owner’s Manual





Auto Audio System 1-100



In-Car CD Trouble-shooting Guide




Fault

Fault cause analysis

Solution

1

No power or no sound

1. Ignition switch is not turned on

2.  Electric  wire  is  not  connected
correctly.

1. Please turn key to ACC or ON

2.  Examine  whether  connection  line  is
correct

2

Inserted CD has no sound



1. CD is placed upside down

2. CD gets dirty or severely scratched

1. Place CD in proper direction

2. Clean CD or replace new CD

3

Sound vibration caused by vibration

1. Installation is unsteady

2. CD gets dirty or scratched

1.  Use  installation  part  to  install  the
machine

2. Clean or replace CD

4

Preset  radio  station  disappears  and  is
not remembered

Battery cable is not connected properly

Battery cable is connected to a usually
charged terminal

5

Much noise from FM stereo and single
track radio

Radio station is very distant and signal
is very weak

Select other radio station with stronger
signal


How to Use Multi-media Player

Refer to “User’s manual for L3 multi-media system”




L3

Owner’s Manual





Air Conditioning System 1-101





Chapter 1

Section 8

Operation of Instruments and Controllers

Air Conditioning System



Manual Controller of Air Conditioning System ........................... 1-102

Setting of Air Outlet Mode Selection Knob ................................ 1-103

Operating Essentials   ............................................................... 1-104

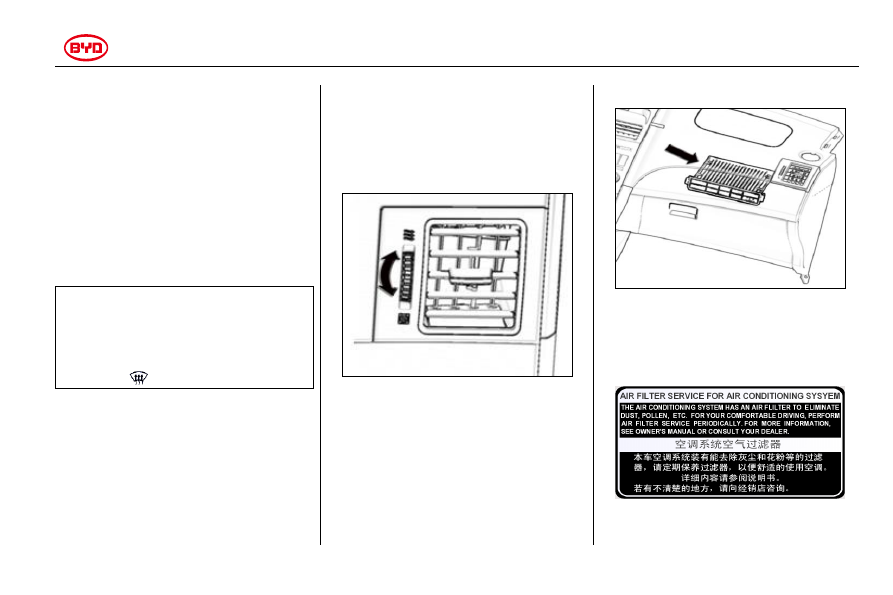

Left/Right Air Duct on the Instrument Panel .............................. 1-106

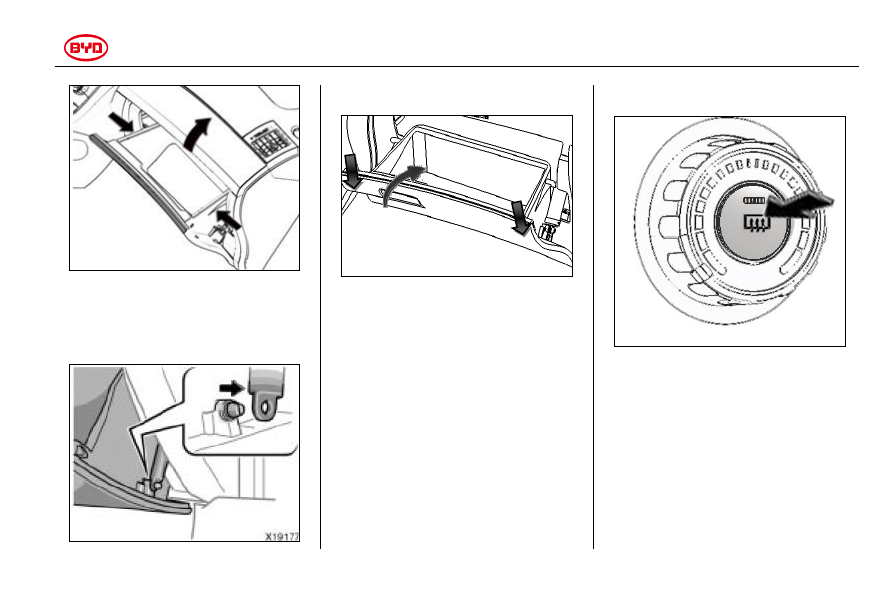

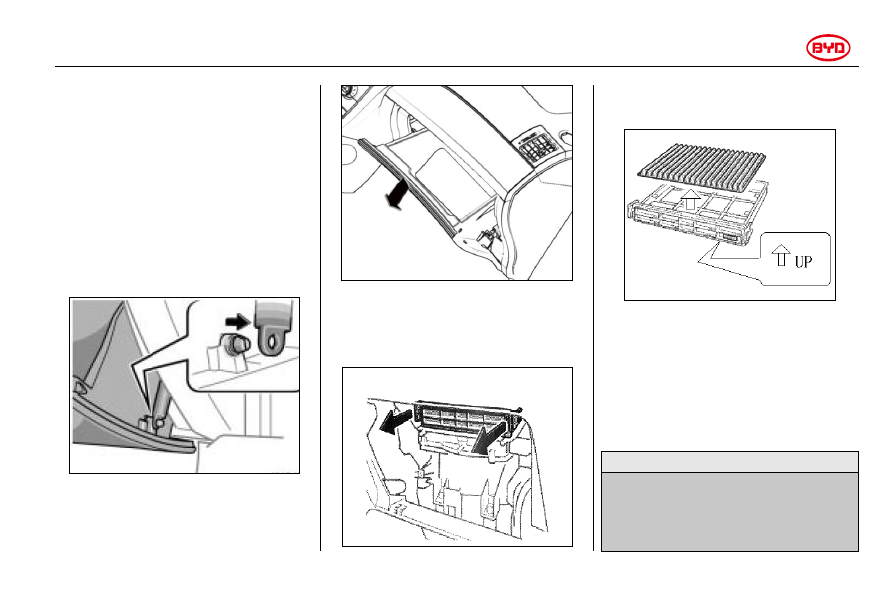

Examine and Change Air Filter ................................................. 1-106

Rear Window Defrosting   ......................................................... 1-108
















L3

Owner’s Manual





Air Conditioning System 1-102

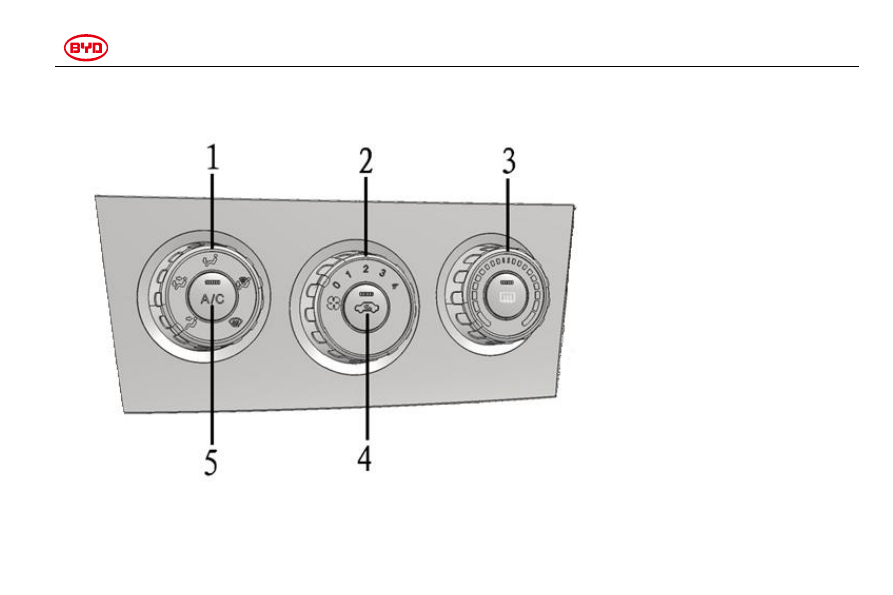

Manual Controller of Air Conditioning System





1. Air supply mode selection knob



2. Fan rotation control knob



3. Temperature control knob



4. Air supply mode selection button



5. “A/C” button











L3

Owner’s Manual





Air Conditioning System 1-103



Setting  of  Air  Outlet  Mode  Selection
Knob

Fan rotation control knob




Rotate  the  knob  to  adjust  fan  speed

—

Rotate  clockwise  to  increase  wind
speed.  Rotate  counterclockwise  to
reduce wind speed.




Rotate the knob to 0 to turn off fan.




Temperature control knob




Rotate  the  knob  to  adjust  temperature
— Rotate clockwise increase air supply
temperature. Rotate counterclockwise to
reduce air supply temperature.




If “A/C” button is not pressed, system air
supply will be room temperature wind or
hot wind.




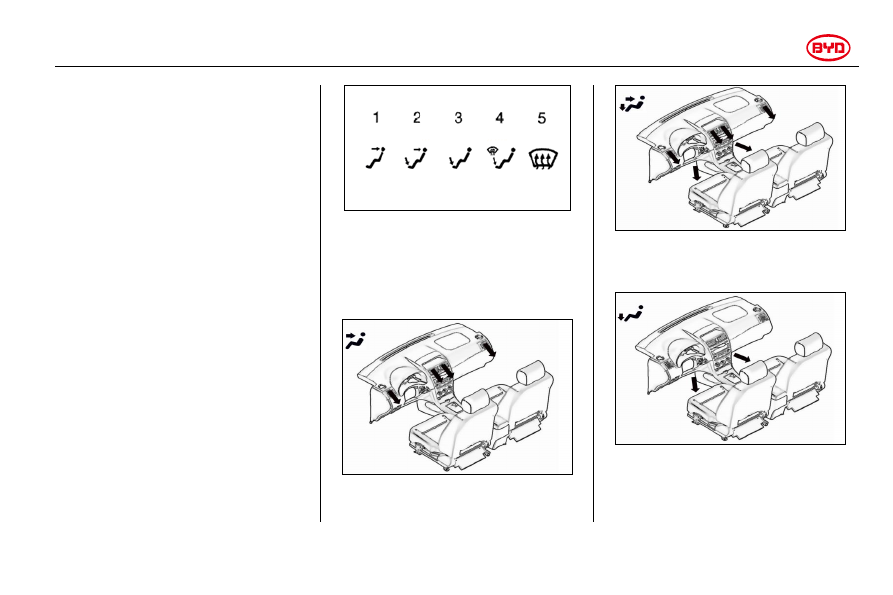

Air supply selection knob



Turn  the  air  supply  selection  knob  to  a
proper position.









Or adjust in detail in accordance with the
following air supply scheme.





1.  Turn  the  knob  to  and  air  flow  will
come to your upper body.









2.  Turn  the  knob  to  and  air  flow  will
come to your upper body and feet.






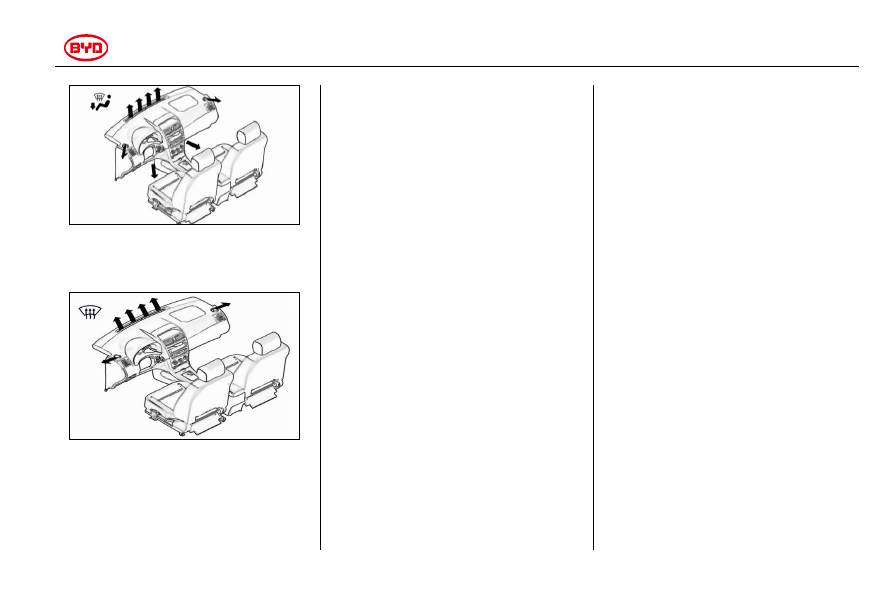

3.  Turn  the  knob  to  and  air  flow  will
mainly come to your feet.







4.  Turn  the  knob  to  and  air  flow  will
come  to  your  feet  and  windshield  glass
defroster will work.





L3

Owner’s Manual





Air Conditioning System 1-104







5.  Turn  the  knob  to  and  air  flow  will
come  to  windshield  glass  and  side
window.









Air supply mode is of external circulation
mode.




Press  “A/C”  button  to  turn  on  air
conditioner  to  clean  windshield  glass
and side window quickly.



Air Supply Mode Selection Button




1.  Internal  cycle

—Recycle  air  in  the

car.




2.  External  cycle

—Introduce  external

air into the system.




When  pressing  internal/external  cycle
button, the indicator (green) is turned on
and  air  supply  mode  is  internal  cycle;
Press it again, the indicator is turned off
and air supply mode is external cycle.




“A/C” button




To  turn  on  air  conditioner  system
requires  that  firstly  turn  the  fan  rotation
speed  control  knob  to  non-

“0”,Then

press “A/C” button. At this time, indicator
on the button (green) is turned on. Press
“A/C” button again or rotate fan rotation
speed control knob to 0, the indicator is
turned  off  and  air  conditioner  system  is
turned off.




Operation Essentials

●

In order to cool a car parked under
hot sunshine, please lower car door

glass  and  drive  for  a  few  minutes.
Lift  the  glass  after  hot  air  is
discharged.  In  this  way,  hot  air  can
be  discharged.  Air  conditioner  will
cool the car soon.


●

Make  sure  that  air  inlet  grid  in  the
front  of  the  windshield  glass  is  not
blocked  (for  example,  by  leaves  or
snow).


●

In a damp day, do not blow cold air
onto  windshield  glass.  Due  to
temperature  difference  inside  and
outside

windshield

glass,

windshield glass might get foggy.


●

Please  keep  downside  of  the  front
seat  ventilated  to  fully  cycle  air  in
the car.


●

In  a  cold  day,  please  keep  rotation
speed  of  the  air  blower  at  high
rotation  speed  for  one  minute  to
clear snow or dampness in air inlet.
In  this  way,  car  window  fog  will  be
reduced.


●

When driving the car following other
the  vehicles  on  a  dusty  road  or



L3

Owner’s Manual





Air Conditioning System 1-105



driving  in  wind  or  dust,  please  set
the  air  supply  mode  as  internal
cycle  to  shut  off  external  air  inlet
and  prevent  external  air  and  dust
from entering the car.


Heating

For  the  optimistic  effect,  please  set  the
air conditioner to:


Air  blower  rotation  speed

—non-0

shift
Temperature

—set a high temperature

(red zone)
Air  supply

—external  cycle  (external

air)
Air flow

—



Air conditioner

—turn off


●

To  increase  temperature  rapidly,
please  use  internal  cycle  for  a  few
minutes.  To  avoid  fog  on  car
window,  please  select  external
cycle air supply after temperature in
car rises.


●

For  heating,  please  press  “A/C”
button to decrease dampness in air
flow.

●

To  defrost  the  windshield  glass,
please select “

” air supply mode

to increase in-car temperature.


Air Conditioner

For  the  optimistic  effect,  please  set  the
air conditioner to:

Air blower rotation speed

—non-0 shift

Temperature

—set  a  low  temperature

(blue zone)
Air  supply

—external  cycle  (external

air)
Air flow

—

Air conditioner

—turn on


●

To  decrease  temperature  rapidly,
please rotate the temperature knob
to the coldest level and keep the air
supply  mode  in  internal  cycle  for  a
few minutes.


Ventilation

For  the  optimistic  effect,  please  set  the
air conditioner to:



Air blower rotation speed

—Air speed

Temperature

—set  a  low  temperature

(blue zone)
Air supply

—external cycle (external air)

Air flow

—



Air conditioner

—turn off


Defogging



—Internal side of windshield glass

For  the  optimistic  effect,  please  set  the
air conditioner to:

Air blower rotation speed

—non-0 shift

Temperature

—set  a  high  temperature

(red zone) for heating
Set  a  low  temperature  (blue  zone)  for
cooling
Air  supply

—external  cycle  (external

air)

Air flow

—





To keep a clear the front view requires to
rotate  the  air  supply

knob  to  “”  or  “”  to

turn on defogging function.

Please press “A/C” button for cooling or
heating.  This  will  clear  the  front  view
more quickly.



L3

Owner’s Manual





Air Conditioning System 1-106



●  In a damp day, do not blow cold air

onto  windshield  glass.  Due  to
temperature  difference  inside  and
outside windshield glass, windshield
glass might get more foggy.


Defrosting

—External side of windshield glass

For  the  optimistic  effect,  please  set  the
air conditioner to:

Air blower rotation speed

—non-0 shift

Temperature

—set  a  high  temperature

(red zone)
Air  supply

—external  cycle  (external

air)

Air flow

—




To keep a clear the front view requires to
rotate  the  air  supply  knob  to  “”  or  “”  to
turn on defrosting function.

For  heating,  please  press  “A/C”  button
to  decrease  dampness  in  air  flow.  This
will clear the front view more quickly.



●  To  defrost  the  windshield  glass,

please  select  “”  air  supply  mode  to
increase in-car temperature.



Left/Right Air Duct on the Instrument
Panel






If  air  flow  control  is  not  enough,  please
check  left/right  air  duct,  which  might
have  been  opened  or  closed  as  shown
in the figure.






Examine and Change Air Filter







The  information  label  for  air  filter  is
attached  inside  illustrated  glove  box
to  indicate  that  a  filter  has  been
installed.  (This  part  and  filter  label
picture to be deleted)





Air filter may prevent dust from entering
the car through air conditioner air duct.



L3

Owner’s Manual





Air Conditioning System 1-107



The  air  filter  is  located  behind  the
glove box.



The air filter which has been used for a
long time might be blocked. If air flow
of  air  conditioner  drops  dramatically,
or  glass  tends  to  generate  fog  in
external  air  supply  mode,  the  air  filter
needs to be changed.





To  maintain  air  conditioner  efficiency,
please  examine  and  replace  air  filter  in
accordance with maintenance plan.







1.  Open  the  glove  box  and  remove
one  side  of  damper  from  below  the
instrument panel.






2.  Pull  both  sides  of  the  glove  box
upward  in  an  oblique  direction  to
release  bottom  clip  and  remove  the
glove box.





3.  Remove  the  filter  box  off  the  filter
as shown in the figure.






4. Take out filter net from filter box.



5. Examine filter net surface.

If it becomes dirty, please replace it.



When installing the filter and the filter
box, please keep the arrow upward.



TIPS

The  air  filter  should  be  installed  in
place correctly.  If  you  turn  on  the air
conditioner  with  air  filter  removed,  it
will reduce dustproof function and air
conditioner performance.



L3

Owner’s Manual





Air Conditioning System 1-108






Reinstalling Glove Box

1. Press the glove box towards inside and
prepare the hook as shown in the figure.




2. Insert the latch into the damper hole.






3.  Align  the  clip  on  both  sides  of  the
glove  box  bottom  with  installation  axle,
fix  the  clip  to  the  installation  axle
downward  in  an  oblique  way  with  force
and  lock  the  buckle  to  close  the  glove
box.











Rear Window Defrosting





To  defrost  the  rear  window,  please
press the button.

Power position must be at “ON” position.

The thin heater strip in the rear window
will clear glass surface quickly. While the
defroster  works,  the  indicator  will  be
turned on.
Press  the  button  again  to  turn  off  rear
window defroster.
