Air Conditioning System 1-109



After  the  rear  window  surface  becomes
clear,  be  sure  to  turn  off  the  defroster.
Keeping  the  defrost  function  on  for  a
long time will run out the storage battery,
especially  while  the  car  moves  and
stops  frequently.  The  defroster  is  not
designed to dry rain drip or melt snow.


NOTICE

●

When  cleaning  the  inside of  rear
window,  take  care  not  to  scrape
or damage the heater strip or the
connector.

●  To  prevent  the  storage  battery

from discharging, please turn off
the  defroster  while  the  engine  is
turned off.









L3

Owner’s Manual





Other Devices 1-111





Chapter 1

Section 9

Operation of Instruments and Controllers

Other Devices



Cigarette Lighter   .................................................................... 1-112

Glove Compartment ................................................................. 1-112

Central Storage Cabinet........................................................... 1-112

Parking Auxiliary System   ........................................................ 1-113

Reversing Image System ......................................................... 1-117





L3

Owner’s Manual





Other Devices 1-112



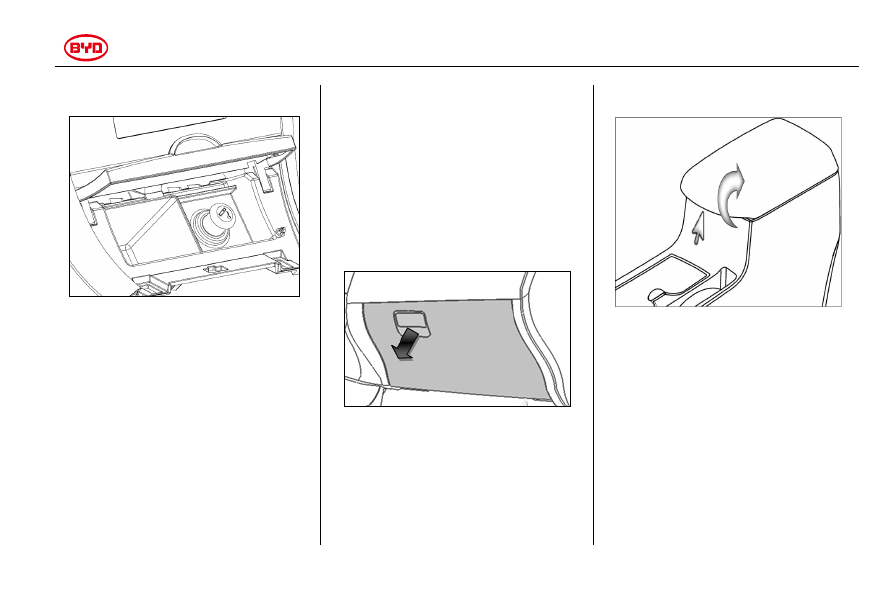

Cigarette Lighter





Cigarette Lighter

To  use  a  cigarette  lighter,  please
press  it  down.  After  the  cigarette
lighter  is  lighted,  it  will  pop  up
automatically for use.

Power  position  must  be  at  “ACC”  or
“ON” position.

Do  not  press  down  and  hold  the
cigarette lighter.




Notes:  It  is  recommended  not  to  use
cigarette  lighter  as  external  electric
appliance  in  order  to  avoid  cigarette
lighter  or  unexpected  accident.  If
service  stations,  sales  terminals  or
users use a non-BYD cigarette lighter,
BYD Company would not assume any
liability  for  any  loss  or  damage
caused thereof for any reason.

Glove Compartment






To  open  the  glove  box,  please  pull
the handle.


Central Storage Cabinet







Central Storage Cabinet

To  open  the  central  storage  cabinet,
please  pull  the  locking  buckle
upward  while  lifting  the  central
storage cabinet cover.




L3

Owner’s Manual





Other Devices 1-113







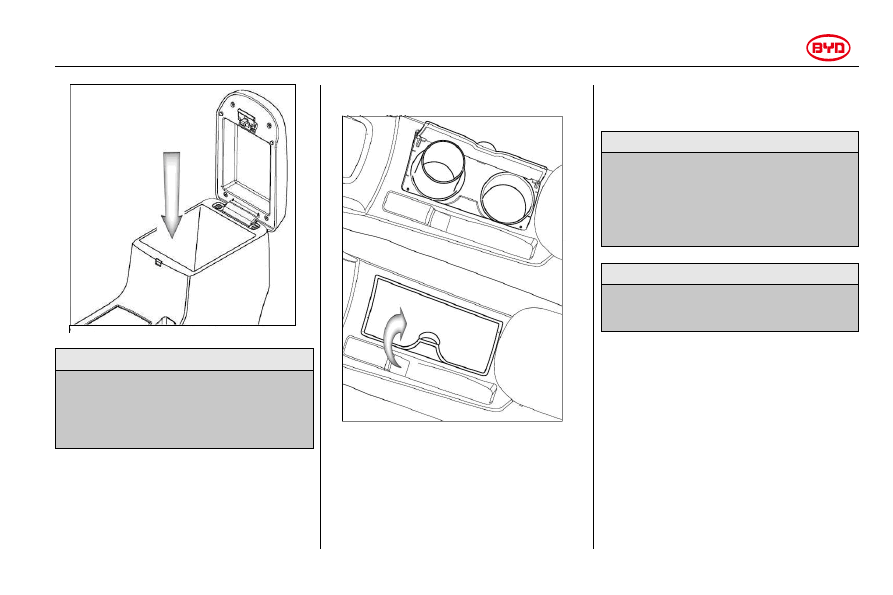

FRIENDLY TIPS

In  order  to  reduce  injury  risk  In  the
case  of  unexpected  accident  or
emergent  braking,  please  keep  the
central  storage  box  closed  while
driving.


Cup Shelf




The  cup  shelf  is  used  to  hold  a  cup  or
drink can firmly.


Parking Auxiliary System
(if installed)


FRIENDLY TIPS

Please  observe  the  following  items,
otherwise  the  car  might  not  drive
safely and cause accident.
●  Do  not  place  any  other  articles

within  working  range  of  the
sensor.



NOTICE

●  Do wash the sensor with water or

steam.  Otherwise,  fault  might
occur to the sensor.


When  parking  the  car,  the  parking
auxiliary system will remind the driver of
the  distance  between  the  car  and  an
obstacle  through  indicator  lamp,  icons
on  a  touch  screen  and  buzzer  alarm.
The system uses the sensor to detect an
obstacle.

The  parking  auxiliary  system  is  a
method to help parking. When reversing
the  car,  please  look  out  for  obstacles
behind and surrounding the car.




L3

Owner’s Manual





Other Devices 1-114



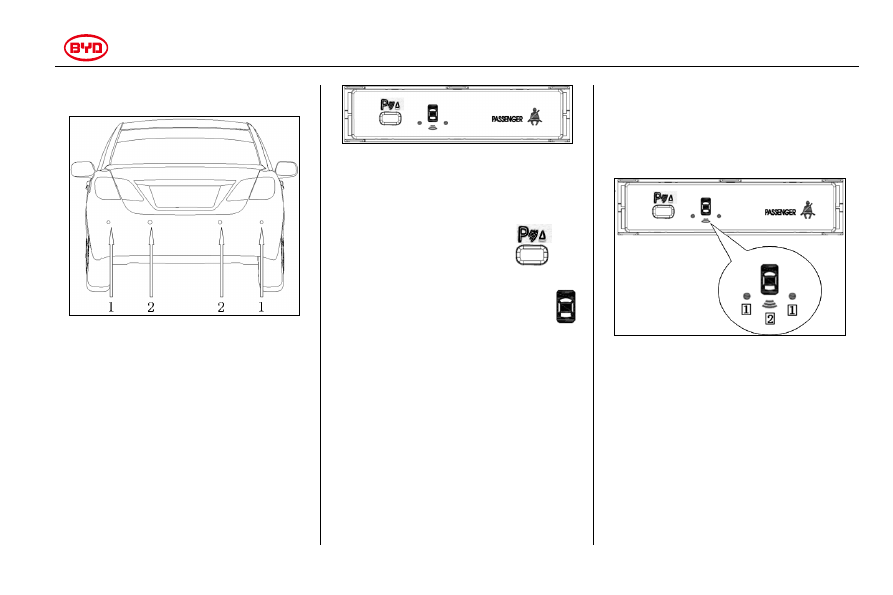

Sensor Type





1. Clearance angle sensor

2. Rear central sensor

Parking auxiliary switch

The  parking  auxiliary  switch  is  located
on  No.1  switch  set,  which  is  located  at
the  uppermost  part  of  the  central
console.







When  the  starting  button  is  at  ON
position  and  the  shift  lever  is  at  R
position, the system will work.


Turn on: press the switch.





The indicator on switch set display



is turned on and the buzzer beeps once.

Turn off: press the switch again.

Display

When  the  sensor  detects  an  obstacle,
corresponding  indicator  will  be  shown
on  No.1  switch  set  and  corresponding
icon  will  be  displayed  on  the  touch
screen  (if  installed)  in  accordance  with
obstacle  position  and  the  distance
between the obstacle and the car.


1. Clearance angle sensor works

2. Rear central sensor works

Indicator display on switch set





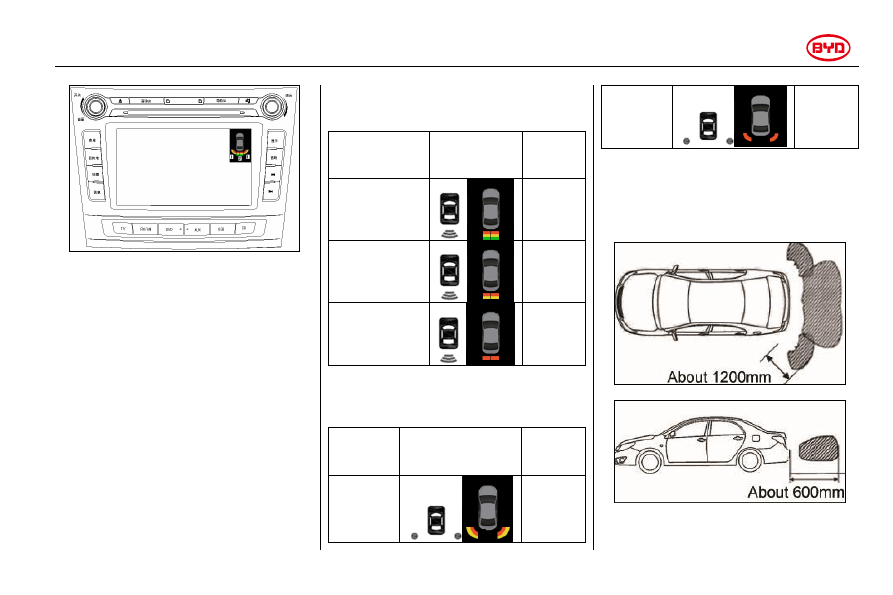

Icon  display  on  touch  screen  (if
installed)

When using the reverse gear, the screen
will  show  car  reversing  video.  In  the
case of an obstacle, the top right corner
will display the warning sign of reversing
radar.



L3

Owner’s Manual





Other Devices 1-115






Distance display and the buzzer

When  the  sensor  detects  an  obstacle,
obstacle  position  and  the  distance
between  the  obstacle  and  the  obstacle
will  be  displayed  and  the  buzzer  beeps
while  corresponding  indicator  blinks  in
the same frequency.

Example  of  a  working  rear  central
sensor


Rough

distance

(mm)

Display

example

Alarm

sound

About





Slow

speed

about 800 to

500





Fast

speed

About

500 or less





Long

ringing

sound


Example  of  a  working  clearance
angle sensor


Rough

distance

(mm)

Display example

Alarm

sound

about

600 to

500



Fast

speed

About

500 or

less



Long

ringing

sound


Working sensor

When  the  car  reverses,  all  sensors
work.









The  figure  shows  detection  range  of
sensors.  As  the  detection  range  stated



L3

Owner’s Manual





Other Devices 1-116



above is limited, please reverse the car
slowly  while  looking  out  for  the
surrounding.


FRIENDLY TIPS

●  The  parking  auxiliary  system  is

used  to  help  the  driver  park  and
shall

not

substitute

your

personal

judgment.

Please

operate  your  car  while  looking
out for the surrounding.

●  Do not place any fixture or other

articles  within  the  sensor  range.
Otherwise, it might affect normal
work of the system.

●  In  some  cases,  the  system  does

not  work  normally  and  cannot
detect  some  objects  which  the
car  is  approaching.  Therefore,
please

look

out

for

the

surrounding of the car instead of
relying on the system only.


Sensor Detection Information

Car

conditions

and

surrounding

conditions

might

affect

sensor

performance  to  detect  an  obstacle
accurately.

Specific  possible  cases  are  exemplified
as below:

●

There  is  dirt,  water  or  fog  on  the
sensor;


●

There is snow on the sensor or the
sensor is frozen;


●

The sensor is covered in any way;


●

The  car  is  obviously  skew  or  is
overloaded;


●

The car travels on very bumpy road,
slope, gravel road or grassland;


●

The sensor is sprayed again;


●  There  is  noise  which  generates

ultrasonic  wave,  such  as  car  honk,
motorcycle  the  engine  sound,  air
brake  sound  of  heavy-duty  the
vehicle or it is very noisy near the car;


●

There  is  another  car  equipped  with
parking auxiliary system nearby;


●

The car is equipped with a tow lug;



●

The

bumper

or

the

sensor

experiences strong impact;



●

The  car  is  approaching  a  high  or
curved curb;



●

The

car

is

under

scorching

sunshine or in a very cold day;



●  A  non-OEM  suspension  is  installed

which is lower than OEM suspension.


Except  the  cases  stated  above,  the
sensor  might  not  determine  the  actual
distance from some objects which has a
special shape;

Shape and material of an obstacle might
affect  sensor  detection.  Please  notes
the following obstacles;

●

Electric wire, rail guard, rope;


●  Cotton,  snow  or  other  materials

which absorb radio wave;


●  Objects with a sharp angle;

●  A low obstacle;




L3

Owner’s Manual





Other Devices 1-117



●  A  high  obstacle  whose  upper  part

extends to your car;


●

An object below the buffer;


●

An object near the car;


●

Persons near the car (depending on
their clothes)


If the parking auxiliary switch indicator is
turned on, the DVD touch screen icon is
displayed  o  the  buzzer  beeps,  it  might
be  that  the  sensor  has  detected  an
obstacle

or

that

the

surrounding

generates interference to the sensor.

If  the  phenomenon  continues  existing,
please  contact  BYD  authorized  service
station for examination.

When  parking  the  car,  the  parking
auxiliary system will remind the driver of
the  distance  between  the  car  and  an
obstacle through indicator lamp and the
beeping  buzzer.  The  system  uses  the
sensor to detect an obstacle.

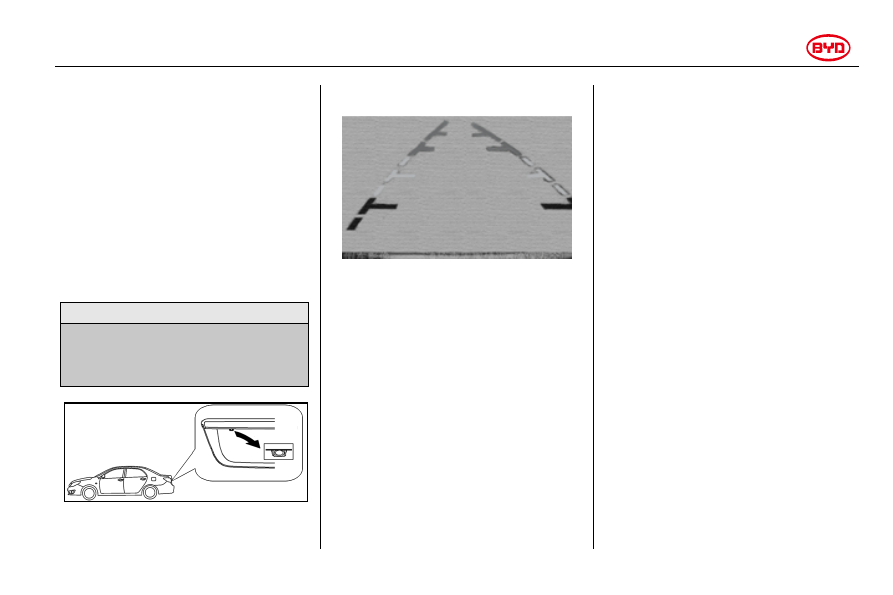

Reversing Image System
(if installed)

The  reversing  image  system  helps  the
driver  to  reverse  the  car  by  displaying
object image behind the car and serves
as an aiding method to reverse the car.


FRIENDLY TIPS

●  Please  use  the  system  together

with parking auxiliary system and
internal/external  rearview  mirror.
Do not rely on it too much. If the
surrounding  space  is  narrow,
please  ask  someone  outside  to
help  you  to  avoid  bumping  into
an obstacle if necessary.

●  Never  park  your  car  by  watching

the screen only. The image on the
screen  might  be  different  from
actual  situation.  The  distance
between  an  object  and  a  plane
shown  on  the  screen  might  be
different from the actual distance.
If you park the car by watching the
screen  only,  the  car  might  bump
into

other

the

vehicles,

pedestrians  or  obstacles.  Please
look  out  of  the  surrounding
before parking with the help of the
parking image system.

●  If the rear the trunk is not closed

totally, do not use the system.

●  If the car is bumped from behind

or  bumps  into  an  obstacle,
position and installation angle of
the  camera  will  be  changed.
Please  contact  BYD  authorized
service  station  for  position  and
installation angle of the camera.

●  As  the  camera  has  a  dustproof

and  waterproof  structure,  do  not
disassemble

or

refit

it.

Otherwise,  it  might  not  be
operated.

●  If  the  temperature  changes

quickly,  for  example,  when  you
spread  hot  water  on  the  car  in  a
cold  day,  the  system  might  not
work normally.

●  If  the  camera  lens  is  stained  by

water,  snow or  soil,  please wash
it with water and wipe it with soft
cloth. For substance which is not
easy  to  wipe  off,  such  as  oil  dirt
or  rubber,  please  wash  it  with
soft  detergent  and  water  and
wipe it with soft cloth.

●  Do  not  splash  organic  solvent,

car wax, car window detergent or
glass  film  on  the  camera  lens.  If
you have done so, please remove
it immediately.



L3

Owner’s Manual





Other Devices 1-118



●  Please

identify

surrounding

objects  with  your  eyes,  as  the
displayed  image  might  be  fuzzy.
Especially

when

external

temperature  is  very  low,  moving
image  might  be  distorted  and
even  invisible.  When  parking
your  car,  please  look  out  for  the
surrounding

by

using

the

rearview mirror.

●  When  turning  on  the  turn  signal

light  or  the  emergency  warning
light,  please  do  not  use  the
parking  image  system.  If  there
are  blinking  light  nearby,  please
turn  off  the  parking  image
system.  Blinking  light  might
cause  blinking  image  on  the
display  and  you  may  not  be  able
to look out for the surrounding or
park the car.










NOTICE

In  the  following  cases,  even  if  the
system works normally,  you may not
see an image on the screen.
●  In darkness (such as at night)
●  The temperature near the camera

is very high or very low.

●  Water  drip  sticks  to  the  camera

or  humidity  is  very  high  (for
example in a rainy day).

●  Foreign substance (snow or soil)

sticks to the camera.

●  The  camera  lens  is  scraped  or

stained.

●  The  camera  lens  is  exposed  to

intense direct light.


If  the  camera  catches  an  intense  light
source, a light spot will be displayed on
the  screen,  which  will  interfere  with
surrounding


and

generates

unclear image.

Reversing Image System

When  the  starting  button  is  set  at  ON,
please  adjust  the  gear  lever  to  R
position to start parking video mode.


The reversing camera is installed on the
backdoor.

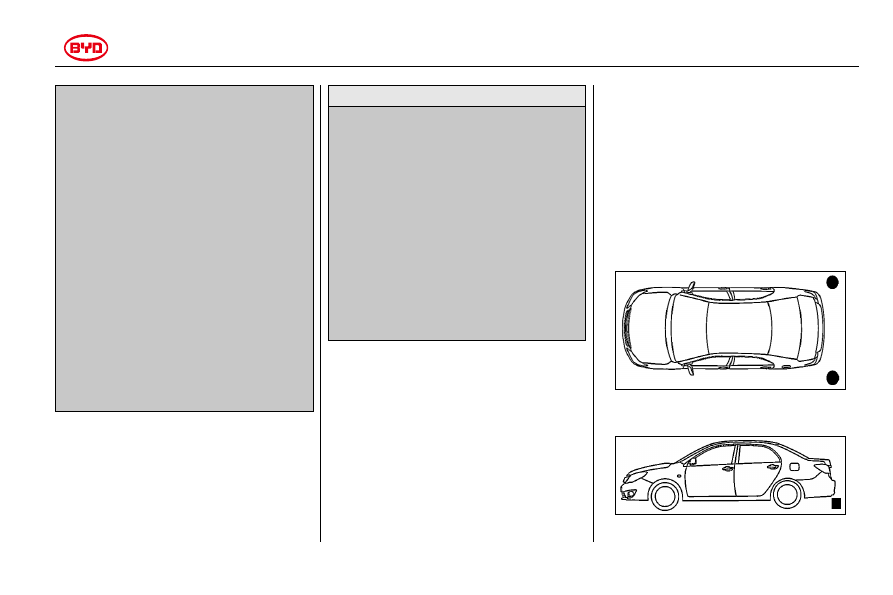

View range of the camera is limited.

The  reversing  image  doesn’t  show
objects near both sides of the bumper or
below  the  bumper.  Please  refer  to  the
following figure:

Objects near both sides of the bumper.





Objects below the bumper.






L3

Owner’s Manual





Other Devices 1-119



Reversing Operation

Please  start  reversing  image  system
when reversing the car.

When  shifting  to  the  reverse  position,
the  rear  view  images  will  be  displayed
on  the  touch  screen  of  the  multimedia
host in order.

to observe in real-time the places where
cannot  be  observed  actually  to  help
back your car.


FRIENDLY TIPS

●  Reversing  safety  line  is  only

used  only  to  provide  distance
reference  when  the  car  is
empty.






The reversing camera is installed on the
backdoor.

Example of touch screen display





The  two  lines  shown  in  the  figure  are
reversing safety line.

Red: about 0-0.5 m

Yellow: about 0.5-2 m

Green: Above 2 m

The  displayed  zone  varies  with  car
direction and road condition.

The system only plays an auxiliary role,
which cannot be relied on only.

Please be aware of this before using the
parking  image  system.  Please  confirm
enough space before reversing the car.





L3

Owner’s Manual





Other Devices 1-120





L3

Owner’s Manual





Driving Instruction for BYD L3 2-1



Chapter 2

Driving Instruction for BYD L3
Driving Tips



Running-in Period   ................................................................... 2-2

Fuel   ......................................................................................... 2-2

Fuel Cut-off System .................................................................. 2-2

Three-way Catalytic Converter ................................................. 2-3

Engine Exhaust Warning   ......................................................... 2-4

Engine Oil Consumption   ......................................................... 2-5

Gear Shifting ............................................................................. 2-5

Brake System   .......................................................................... 2-9

Brake Lining Warning Piece ...................................................... 2-14





L3

Owner’s Manual





Driving Instruction for BYD L3 2-2



Running-in Period

Drive  steadily  and  avoid  high-speed
driving.

The  vehicle  doesn’t  need  complicated
running-in.  However,  within  the  first
2000  km,  please  follow  the  simple
instructions  below  to  save  fuel  and
lengthen service life of the car.

●

Do not press the accelerator to the
full while starting and driving.


●

Avoid running the engine over-fast.


●

Do not use emergent braking within
the first 300 km.


●

Do  not  drive  slow  or  fast  at  the
same speed.


●

Do  not  pull  a  tow  within  the  first
2000 km.


Fuel

Please select proper fuel to fully exert
the  engine  performance.  It  will  also
essential  to  control  exhaust  and

maintain related components.

Use  of  improper  fuel  might  cause
damage  to  the  engine  or  exceed
exhaust  standard.  It  is  not  within  the
guarantee scope of BYD L3 car.



Fuel type



Please  use  lead-free  gasoline  of
No.93 or above.



To  avoid  any  mishandling  in  the  gas
station,  a  small  fuel  tank  mouth  is
prepared.  Only  the  nozzle  dedicated  for
lead-free  oil  pump  matches  it.  Larger
nozzles  of  leaded  oil  pump  do  not  match
it.



NOTICE

Do  not  use  leaded  gasoline.  Use  of
leaded  gasoline  will  invalidate  the
three-way  catalytic  converter  and
cause  abnormal  work  of  exhaust
pollution control device. Additionally,
it also increases maintenance fee.




NOTICE

The  in-car  exhaust  system  can  only
use  lead-free  gasoline  of  No.93  or
above.

If the engine knocks

If  you  feel  severe  knock  when  using  the
recommended  fuel  or  you  hear  regular
knock  sound  when  driving  at  a  steady
speed, please contact BYD service station.

However,  you  will  also  hear  short  and
weak knock sound when accelerating or
going up a slope. Don’t worry as it is a
normal phenomenon.

Rated capacity of the fuel tank

50L

Fuel Cut-off System

If  the  engine  stops  running  in  an
accident,  the  engine  control  system  will
stop  providing  fuel  to  the  engine  to
reduce fuel leaking risk to the minimum.
When  you  want  to  restart  the  engine
after  the  fuel  pump  stops  work,  please



L3

Owner’s Manual





Driving Instruction for BYD L3 2-3



rotate  the  ignition  switch  to  ACC  or
LOCK before restarting the engine.


FRIENDLY TIPS

Before  restarting  the  engine,  please
examine  the  ground  under  the  car.  If
leaked fluid is found on the ground, it
indicates  that  the  fuel  system  is
damaged  and  requires  repair.  In  this
case, do not restart the engine.

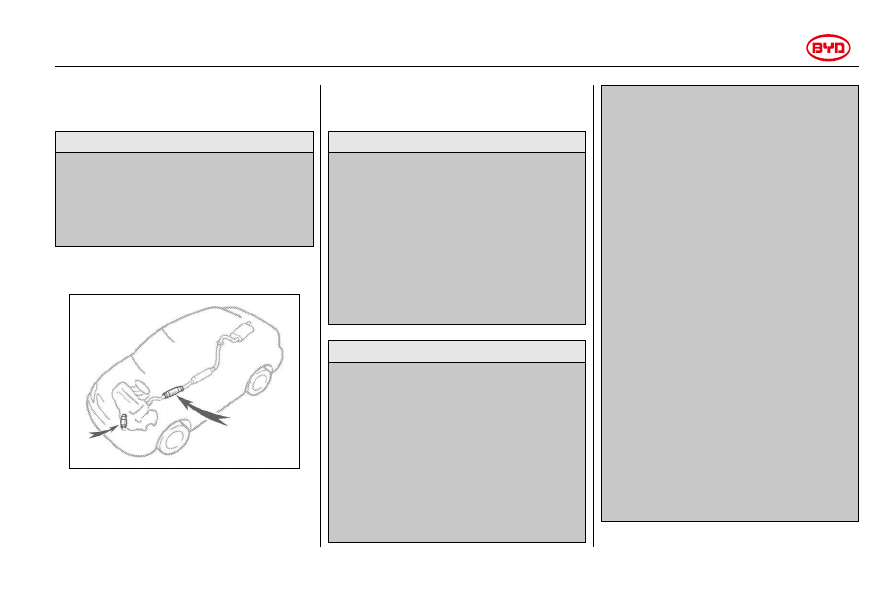

Three-way Catalytic Converter





Three-way  catalytic  converter  is  an
exhaust  pollution  purifying  device
which  is  installed  in  the  exhaust
system.

It  is  used to  reduce pollution substance
in exhaust.


NOTICE

●  When  the  engine  is  under

operation,

persons

and

inflammable  material  should  be
away  from  exhaust  pipe.  The
exhaust pipe gives off gas in very
high temperature.

●  Do not drive the car, idle the car or

park the car on grass, tree leaves,
paper  or  rag  (especially  wheat
straw in summer) which is easy to
be burned.



NOTICE

Large  quantity  of  unburnt  gas
mixture  which  enters  the  three-way
catalytic  converter  will  overheat  the
three-way  catalytic  converter  and
cause fire. To prevent the risk, please
take the following precautions.

●

Please  use  lead  free  gasoline
only.

●

Do  not  drive  the  car  when  fuel
level  is  very  low;  Car  operation
with  less  fuel  might  affect  the
engine and add excessive load to

the three-way catalytic converter.

●

Do  not  run  the  engine  at  a  high
idling  speed  more  than  10
minutes  or  at  a  low  idling  speed
for more than 20 minutes.

●

Avoid

running

the

engine

over-fast.

●

Do  not  start  the  engine  by
pushing or pulling the car.

●

Do  not  turn  off  ignition  switch
while the car is travelling.

●

Please  maintain  good  operation
status  of  the  engine.  If  electric
system,

electronic

ignition

system  or  fuel  system  of  the
engine does not work normally, it
will

cause

abnormally

high

temperature  on  the  three-way
catalytic converter.

●

If  the  engine  is  hard  to  start  or
often

stops

running,

please

examine the car immediately.

●

To  ensure  normal  work  of  the
three-way catalytic converter and
the

whole

pollution

control

device,  please  conduct  regular
car  examination  in  accordance
with  BYD  L3  car  maintenance
schedule. (Refer to Chapter 6)





L3

Owner’s Manual





Driving Instruction for BYD L3 2-4



Engine Exhaust Warning


FRIENDLY TIPS

●  Do

not

inhale

waste

gas

exhausted from the engine.

●  Please

confirm

that

the

exhausting system has no leaking
hole

or

loosened

connector.

Please

examine

exhausting

system  frequently.  If  your  car
bumps

into

something

or

exhausting

sound

changes,

please

examine

the

car

immediately.

●  Do not run the engine in a garage

or at a closed place unless the car
comes into or go out of a garage.
Exhaust

which

can

not

be

dissipated  might  cause  severe
risk.

●  Do  not  park  your  car  for  a  long

time while  the engine  runs. If  you
have  to  do  so,  please  park  your
car  at  an  open  place  and  adjust
heating  or  cooling  system  to
exchange air with outside.

●  Please close the trunk cover while

driving.  The  trunk  cover  which
remains  open  or  is  not  closed

tightly  might  draw  exhaust  into
the car.

●  To  ensure  normal  work  of  car

ventilation  system,  please  ensure
that  there  is  no  snow,  tree  leaves
or  other  obstacles  in  the  air  inlet
grid in the front of the windshield
glass.

●  If  you  smell  waste  gas  in  the  car,

please  open  the  window  and
examine  incoming  position  of
waste gas to take measures.


Engine Oil Consumption

Engine oil function

Engine  oil  is  used  to  lubricate  and  cool
the engine inside and plays a major role
in keeping the engine in normal working
condition.

Engine Oil Consumption

The  engine  in  normal  working
condition consumes some engine oil.
In  normal  condition,  the  engine
consumes  the  engine  oil  due  to  the
following causes.


●  Engine oil is used to lubricate piston,

piston  ring  and  cylinder.  When  the
piston  moves  up  and  down  in  the
cylinder,  a  thick  layer  of oil  film  will
be  left  on  the  cylinder  wall.  When
the  car  decelerates,  high  negative
pressure  will  inhale  the  engine  oil
into  the  combustion  chamber.  The
engine  oil  and  some  of  oil  film  left
on the cylinder wall will be burnt by
high

temperature

gas

during

burning.


●

The  engine  oil  is  also  used  to
lubricate  intake  valve  lever.  Some
engine  oil  and  intake  air  will  be
drawn into the combustion chamber
and  burnt  together  with  fuel.  High
temperature

waste

gas

also

consumes  the  engine  oil  used  to
lubricate exhaust valve lever.


Engine  oil  consumption  is  related  to
viscosity and quality of the engine oil
and car condition.

Driving  at  a  high  speed  or  accelerating
and decelerating frequently will increase
consumption of the engine oil.
