BYD L3. Service Manual - part 5







L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-61

Sunroof






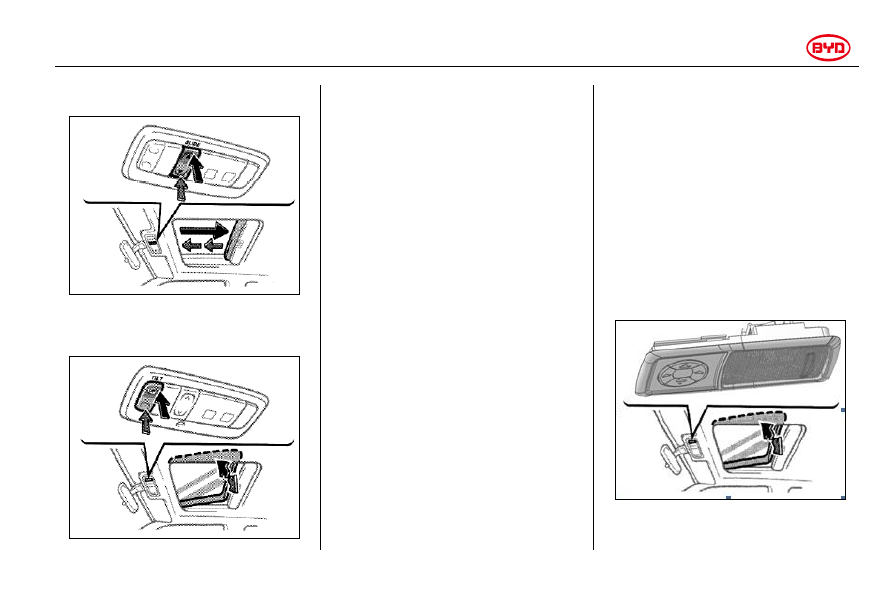

Schematic

diagram

of

sliding

operation




Schematic

diagram

of

tilting

operation

When  operating  the  sunroof,  please
use the switch beside the front in-car
lamp.

The key must be at “ON” position.

Sunroof guard may be opened or closed
manually.

Sliding operation

Open: Press “SLIDE” side of the switch.

Sunroof  guard  and  car  roof  will  be
opened together.

Close: Press the switch on the opposite
side of “SLIDE”.

As a precaution against closing, the car
roof  will  stop  at  a  half-closing  position
before  totally  closed.  Therefore,  you
have  to  release  the  switch  and  press  it
again to close the car roof totally.




Tilting operation

Tilting  upward:  Press

“UP”  side  of  the

switch.

Lowering:  Press  the  switch  on  the
opposite side of “UP”.

Please stop power-driven sunroof at any
desired  position.  Press  the  button  to
move the car roof. Release the button to
stop moving.

Power-driven Sunroof (if installed)







-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-62



Schematic diagram of sliding operation






Schematic

diagram

of

tilting

operation



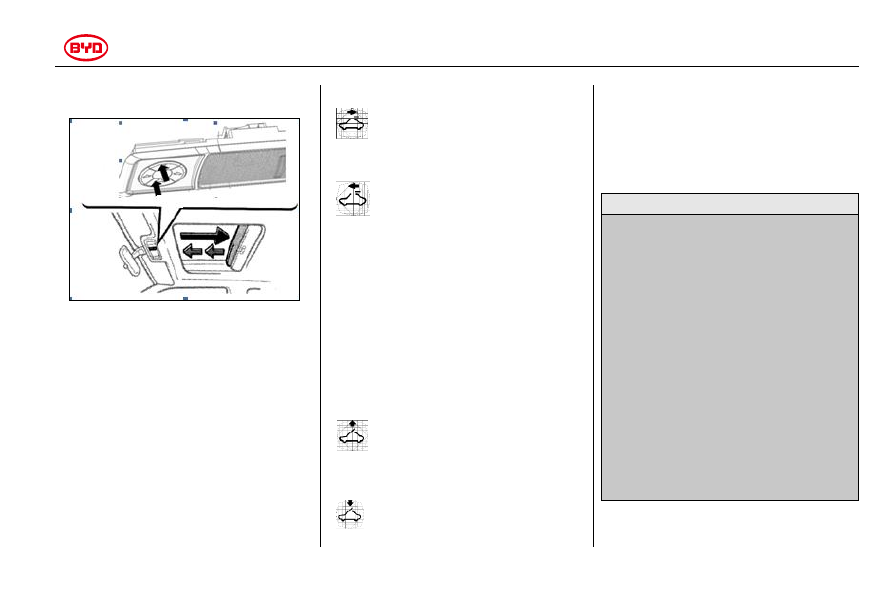

When  operating  the  sunroof,  please
use  the  sunroof  switch  beside  the
front in-car lamp.



Power position must be at “ON” position.


Sunroof guard may be opened or closed
manually.

Sliding operation



Press  the  switch  bearing  the  following
mark to move the sunroof accordingly as

shown in Figure 1.



:  Press  the  switch  to  open  the

sunroof and move it towards the end of
the car.





:  Press  the  button  to  close  the

sunroof.

The  operation  is  reverse  to  former
action.

As  a  precaution  against  closing,  the
sunroof  will  stop  at  a  half-closing
position before totally closed. Therefore,
you  have  to  release  the  switch  and
press it again to close the sunroof totally.



Tilting operation


: Press the button to tilt the sunroof.

An angle is formed at the rear side of the
sunroof.


:  Press  the  button  to  close  the

sunroof tilted at rear end.

The  operation  is  reverse  to  former
operation.



Please stop power-driven sunroof at any
desired  position.  Press  the  button  to
move the sunroof. Release the button to
stop moving.



FRIENDLY TIPS

●

While  the  car  is  travelling,  all
passengers  should  keep  their
heads, hands other parts of their
bodies  away  from  opened  car
roof.

Otherwise,

emergent

braking  or  unexpected  accident
might cause severe injury.

●

Before

closing

the

sunroof,

please  make  sure  it  will  not
clamp passengers’ neck, head or
hand to avoid severe injury.

●

When the vehicle is not powered
off,  please  do  not  leave  any
passenger  alone  in  the  car
(especially  a  child).  Otherwise,
he/she

might

be

stuck

by

sunroof.  Severe  accident  might
occur  to  a  passenger  (especially
a child) who is not cared.




-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-63

FRIENDLY TIPS

●

Do not turn on the sunroof where
there  is  large  quantity  of  dust  or
bad  road  condition  to  avoid
pollution of sunroof slide grease,
which  might  cause  excessive
wearing of mechanism parts and
blocking of water outlet. Opening
sunroof  on  bumpy  road  will
shorten its life and damage it.

●

Regularly

examine

whether

sunroof  works  normally  and
whether

water

outlet

is

unobstructed.  Often  wash  the
car.

●

When the car is parked for a long
time, please pull the sun shading
board  to  closing  status.  If
condition  allows,  please  park
your  car  in  a  garage  to  avoid
damage  of  internal  decoration
due  to  high  internal  temperature
caused by long time sunshine.

●

When  washing  the  car,  please
close  the  sunroof  totally.  Do  not
wash  sunroof  sealing  strip  with
high  pressure  gun  to  avoid
unnecessary  damage  caused  by
sunroof  leak  due  to  excessively

high pressure.

●

The sunroof sealing strip cannot
contact  with  oil,  acid,  alkali  or
other  corrosive  objects  to  avoid
undermining

sealing

performance  of  sunroof  caused
by its ageing.




-------------------------------------------------------------------------------------------------------------------------------------------------------------







-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-65



Chapter 1

Section 4



Operation of Instruments and Controllers

Lighting, Wipers, Defrosters



Head Light and the Turn Signal Light ......................................... 1-66

High-Mount Stop Light ............................................................... 1-68

Emergency Light ........................................................................ 1-68

The Front Fog Light ................................................................... 1-68

In-Car Regulation of Rear Fog Light and Head Lamp ................ 1-69

Rear in-Car Lamp ...................................................................... 1-69

The Front in-Car Lamp............................................................... 1-70

Wiper and Cleaner of Windshield .............................................. 1-71





-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-66



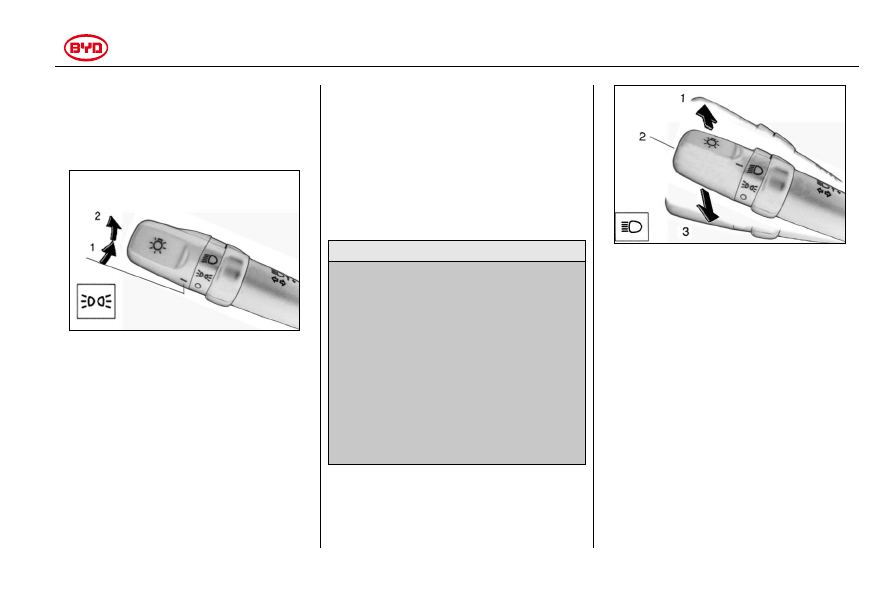

Head  Light  and  the  Turn  Signal
Light


(Without automatic light control)





Head light

Turn  on  the  following  lamps:  rotate
lever  button  of  head  lamp/  the  turn
signal light.

Position1

—the  front  position  lamp,  rear

position  lamp,  LOGO  assembly  behind
LED,  number  plate  lamp,  combined
meter  backlight  and  combined  meter
position indicator lamp (green) are all in
ON status.


Position  2

—Headlight  and  all  lamps

stated above.

Light reminding buzzer

If the clearance lamp switch is turned on
and power shift position is “OFF”, when
opening  the  driver  door,  the  alarm  will
remind you to turn off the light.


NOTICE

In  order  to  prevent  unnecessary
discharge  of  the  storage  battery,  do
not  turn  on  light  while  the  engine  is
not running.
In

order

to

prevent

excessive

consumption  of  the  storage  battery,
when  the  power  shift  is  at  OFF  and
the  combined  switch  is  at  clearance
lamp, the clearance lamp on car door
will remain on for 10 seconds before
turning  off.  After  opening  the  car
door,  the  clearance  lamp  will  remain
on for 10 minutes before turning off.






High

beam

and

low

beam

lights

—Rotate  light  adjustment  button

on the top of left combined switch to the
front  lamp  position.  When  using  low
beam  lights,  please  move  the  switch
handle  to  position  2.  When  using
distance light, Please turn switch handle
to position 1. At this time, distance light
and low beam lights are on. High beam
light  indicator  (blue)  on  the  Combined
Meter remains in turn-on status.

High  beam light  blinks

—Move the left

combined switch handle to position 3 to
turn  on  the  distance  light.  Release  the
left  combined  switch  handle  to  turn  off
the distance light.



-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-67



When  the  headlight  distance  light
indicator on combined instrument (blue)
blinks,  it  indicates  that  distance  light
remain in work condition.

Rotating the knob to “OFF” will also blink
the headlight distance light.






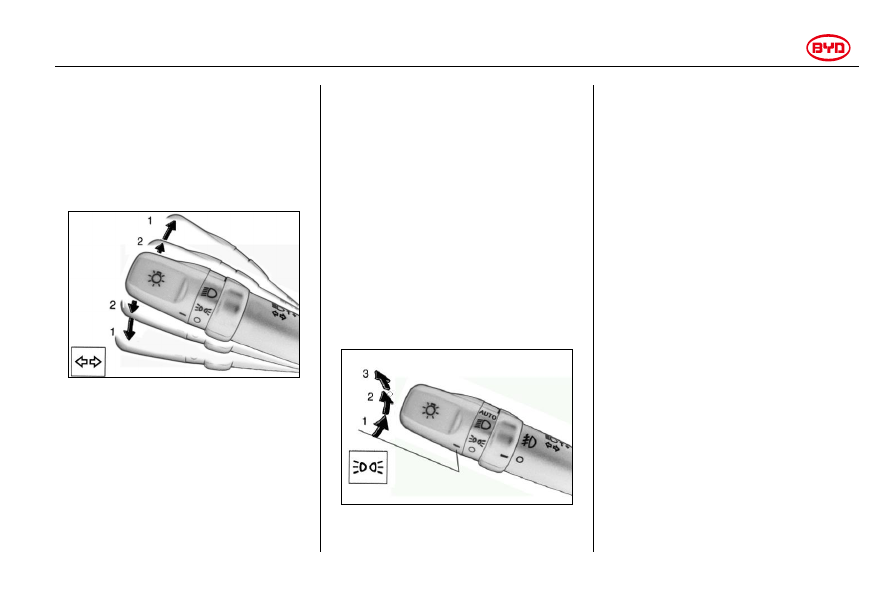

The turn signal lights

To  send  direction  signal,  please
rotate  the  light  handle  forward  or
backward to position 1.

Power position must be at “ON” position.

After the car turns, the lever will resume
its  original  position.  However,  before

changing lane, it is necessary to resume
the lever position.

To  send a  lane converting signal, move
the  level  upward  or  downward  to  a
pressure point (position 2) and maintain
it.

If  the  turn  signal  light  on  the  Combined
Meter  (green)  blinks  more  frequently
than  usual,  it  indicates  that  the  front  or
the rear the turn signal light has its bulb
burned.

Automatic  light  control  system  (if
installed)





Head lamp


Turn  on  the  following  light:  Rotate
light regulating button.

Position1

—the front position lamp, rear

position

lamp,

LED

rear

LOGO

assembly, number plate lamp, combined
meter  backlight  and  combined  meter
position indicator lamp (green) are all in
ON status.

Position  2

—Headlight  and  all  lamps

stated above

Position 3

(“AUTO”)—Headlight and/or

all lamps (position 2)




These  lamps  will  be  turned  on  or  off
automatically

in

accordance

with

surrounding brightness.

When  it  is  necessary  to  turn  on  light
immediately, for example, when entering
a dark tunnel or a garage, please rotate
light  adjustment  button  to  former
position 2 to turn on the headlight.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-68






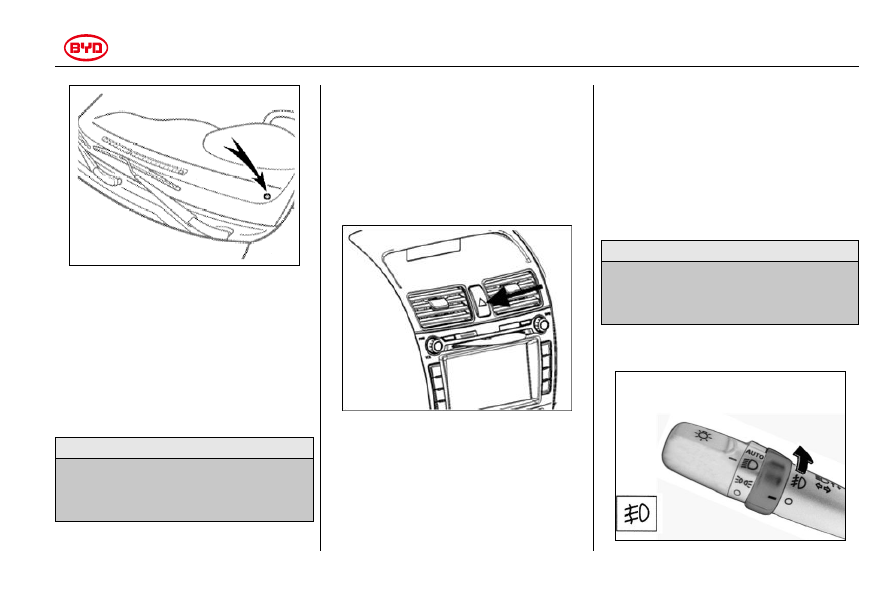

Illumination  intensity  sensor  is  located
on the top of the instrument panel on the
driver side.

Do  not  place  and  objects  on  the  above
stated  area  of  the  instrument  panel  or
paste  any  objects  on  the  above  stated
area  of  shield  glass  to  obstruct  the
sensor.


NOTICE

In  order  to  prevent  unnecessary
discharge  of  the  storage  battery,  do
not  turn  on  light  while  the  engine  is
not running.


High-Mount Stop Light

When  pressing  the  braking  pedal,  the
light and rear stop light will be turned on
at the same time. It indicates that the car
is in braking status to prevent accident.

Emergency Light





To turn on an emergency light, please
press the button.

All  direction  the  indication  lamps  blink.
To  turn  them  off,  just  press  the  button
again.

When you have to park your car where it

is likely to cause traffic accident, please
turn  on  the  emergency  light  to  warn
other the drivers.

Please  park  the  car  far  away  from  the
road.

When the emergency light is turned on,
the turn signal light does not work.


NOTICE

In  order  to  prevent  unnecessary
discharge  of  the  storage  battery,  do
not  turn  on  light  while  the  engine  is
not running.

The Front Fog Light (if installed)




-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-69



To  turn  on  the  front  fog  light,  please
rotate  the  light  adjustment  knob  of
the  left  combined  switch  to  the
position  of  a  position  lamp  or  a
headlight,  then  rotate  the  front  fog
light  switch  knob  (as  shown  in  the
shade in the figure) to position ON.

The  front  fog  light  indicator  on  the
combined  meter  indicates  that  the  front
fog light remain On.

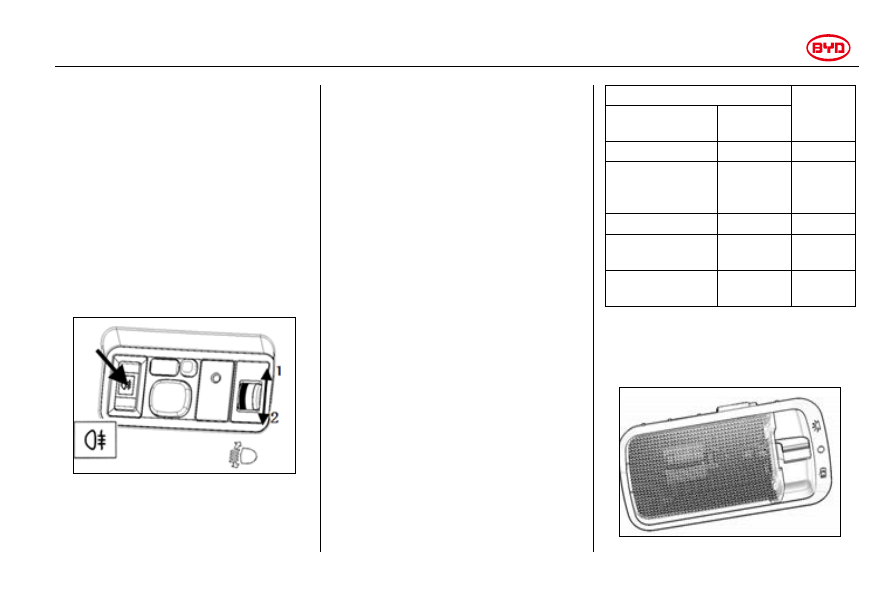

In-Car  Regulation  of  Rear  Fog  Light
and Head Lamp





To  turn  on  the  rear  fog  light,  please
press the button. The rear fog light will
be tuned on in the following cases:


When  the  front  fog  light  is  turned
on

—when  the  clearance  lamp  or

headlight is turned on, the rear fog light
will be turned on.

When  the  front  fog  light  is  turned
off

—when the headlight is turned on, the

rear fog light will be turned on.

When the rear fog light is turned on, the
rear fog light backlight will be turned on.

After  the  headlight  is  turned  off,  even  if
the headlight is turned on again, the rear
fog light will not be turned on.

When all the other lamps are turned off,
the  rear  fog  light  will  be  turned  off
automatically.  To  switch  on  the  rear  fog
light,  please  press  the  switch  again  in
above stated condition.

The adjustment knob of headlight beam
direction is used to adjust headlight and
beam  direction  in  accordance  with
passenger number and car load.

By  rotating  the  headlight  adjustment
switch,  you  can  select  the  adjustment
switch between 1 and 5.

Passengers and in-car load

Knob

position

Occupancy

The trunk

load

The driver

No

The driver + the

front row

passenger

No

Full occupancy

No

1.5

Full occupancy

Maximum

load

The driver

Maximum

load


Rear in-Car Lamp



(if installed)






-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-70



If  it  is  necessary  to  turn  on  the  rear
in-car lamp, please rotate the switch.

The  rear  in-car  lamp  switch  has  the
following positions:


“ “—In any time, keep the lamp on.

“ “—Turn off the lamp.

“ “—When any car door is opened, the
lamp  will  be  turned  on.  After  all  car
doors are closed, the lamp will be turned
off gradually.

Rear in-Car Lamp (if installed)






If  it  is  necessary  to  turn  on  the  rear
in-car lamp, please slide the switch.

The  rear  in-car  lamp  switch  has  the
following positions:


“ “—In any time, keep the lamp on.

“ “—Turn off the lamp.

“ “—When any car door is opened, the
lamp  will  be  turned  on.  After  all  car
doors are closed, the lamp will be turned
off gradually.

The  Front  in-Car  Lamp  (a  car  type
with

power

driven

sunroof,

if

installed)







To  turn  on  the  front  fog  light,  please
press the button. To turn off the front
in-car  lamp,  please  press  the  switch
again.

The  Front  in-Car  Lamp  (a  car  type
with

power

driven

sunroof,

if

installed)





To  turn  on  the  front  in-car  lamp,  please
press the transparent mask on the right
side of the front -in-car lamp as shown in
the  figure  above.  To  turn  off  the  front
in-car  lamp,  please  press  the  mask
again and the lamp will be turned off.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-71



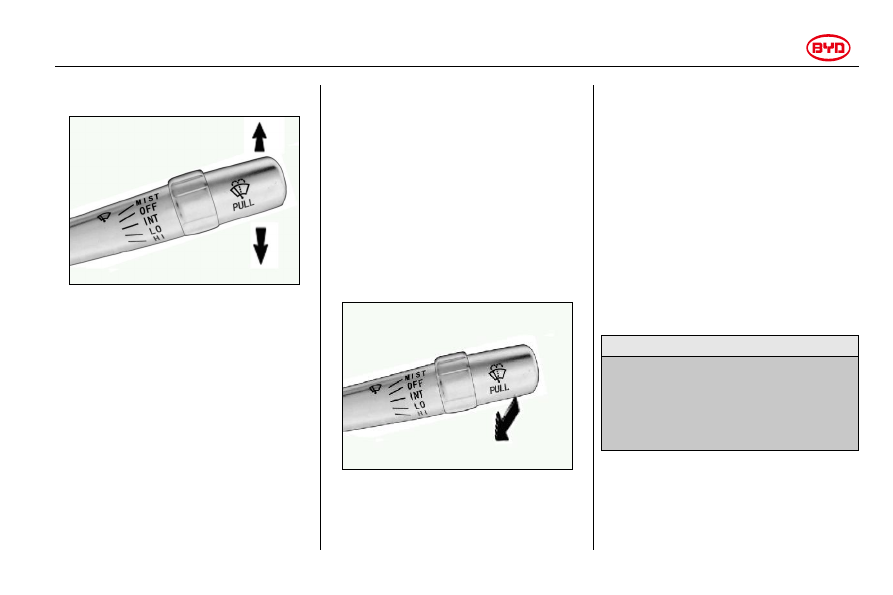

Wiper and Cleaner of Windshield









The  switch  is  used  to  control  the  front
windshield  wiper  and  washer  and  is
divided into five shifts.

MIST: Spot wiping mode

OFF: Turned off

INT: Interval shift

LO: Low speed shift

HI: High speed shift

To select a shift, please push upward or
press downward the control lever.

In  low  speed shift  and  high  speed shift,
the wiper continuously works.

To  have  the  wiper  work  in  spot  wiping
mode,  please  push  the  control  lever
upward from OFF position and the wiper
will scrape in high speed until the control
lever  is  released.  In  this  way,  the
windshield can be cleaned soon.

At  interval  shift,  the  wiper  works  for  a
cycle  every  3  to  4  seconds.  The  shift
position is suitable for small rain.






To spray cleanser, please move the right
combined  switch  upward  and  then
release  it.  After  spraying  cleanser,  the
wiper will work for twice.

For  details  of  adding  cleanser,  please
refer  to  Chapter  7-

3  “Adding  cleanser”.

To  use  cleanser  in  freezing  weather,
please  warm  up  and  defrost  the
windshield glass before applying it. This
will  prevent  the  cleanser  from  being
frozen on windshield to obstruct vision.

【Add cleanser】

If the cleaner does not work, the reason
might  be  that  the  cleanser  has  run  out.
Please  check  liquid  level  scale  for
cleanser  level.  If  the  cleanser  level  is
“LOW”, please add cleanser.


NOTICE

Do not use pure water as cleanser in
cold

area

or

in

cold

season.

Otherwise, the cleaner inside, cleaner
nozzle  or  cleaning  tube  inside  might
freeze  and  the  cleaner  motor  might
be damaged.


-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-72






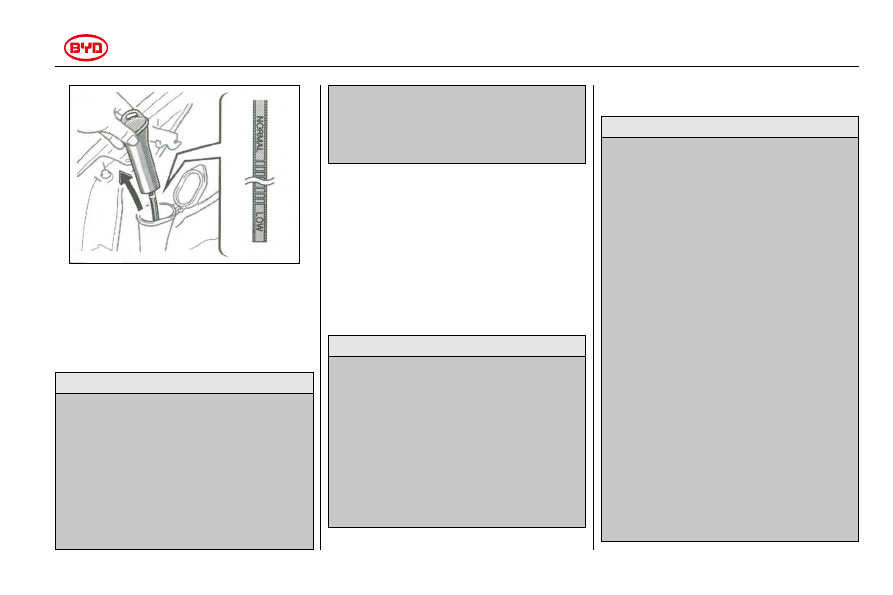

Remove the cover of cleanser container
and then check the liquid level scale for
liquid level. If the liquid level approaches
LOW,  please  add  cleanser  until  it
reaches HI on the liquid level scale.


NOTICE

●

When the front windshield glass is
dry, do not use wiper. Otherwise, it
would damage the glass.

●

In  a  cold  season,  if  the  wiper
blade  is  frozen  or  covered  by
snow,  please  clear  snow  or  ice.
Otherwise, the wiper motor might
be  damaged  due  to  excessive
resistance  born  by  the  wiper
blade.

●

If  the  front  windshield  is  very
dirty,  please  clean  it  manually
before

using

the

wiper.

Otherwise,  it  will  greatly  shorten
service life of the wiper blade.


If  the  windshield  glass  cleanser  is  not
available,  please  use  clean  water.
However,

please  use

anti-freezing

windshield glass cleanser in a cold area
or  in  a  cold  season.  The  product  is
available  in  BYD  authorized  service
station and most automobile parts shop.
Refer to the manufacturer instruction for
mixture ratio of water.


NOTICE

Please adjust cleanser concentration
in

accordance  with

temperature

outside the car. If the concentration is
not  appropriate,  sprayed  cleanser
might freeze on the windshield glass
to  obstruct  your  vision  and  cleaning
mixture  in  the  container  may  also
freeze.
Do  not  use  the  engine  coolant  as
cleanser.  Otherwise,  painting  might
be damaged.


Use and maintenance of wiper blade


Notes on use of wiper blade

Please  pay  attention  to  the  following
cases.  Otherwise,  it  might  damage
wiper  blade  sealing  strip  and  cause
abnormal work of wiper. For example,
vibration,  harsh  noise  and  bad
performance of wiper.
●

Do not use wiper blade to remove
ice  on  the  windshield  glass.
Otherwise,

the

wiper

blade

sealing  strip  might  be  damaged
to cause bad performance.

●

Do not use the wiper on dirty, oily
or waxed windshield glass.

●

Keep  the  windshield  glass  clean
(there  is  no  a  large  quantity  of
dust, sand, insects or other hard
objects on the windshield glass).
Using

the

wiper

on

dirty

windshield  glass  might  damage
the  windshield  glass  and  the
wiper  blade  sealing  strip,  which
causes bad performance.

●

When

the

windshield

glass

surface  is  dry  and  dusty,  please
use  the  wiper  together  with
windshield cleaner which  sprays

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Lighting, Wipers, Defrosters 1-73



water. Otherwise, the wiper blade
might  be  worn  to  cause  bad
performance.

●

When  washing  the  car  and
maintaining car paint, do not wax
the  windshield  glass.  The  wax
layer  will  reflect  light  where  it  is
not bright enough to affect vision
and driving safety. After washing
the car, please use clean water to
rinse  the  wiper  blade  and  use
dedicated  glass  wax  cleanser  to
remove  the  wax  layer  on  the
windshield glass.

●

Do not use hydraulic gun to wash
the  wiper  blade  for  fear  that
excessive  water  pressure  might
damage the wiper blade.



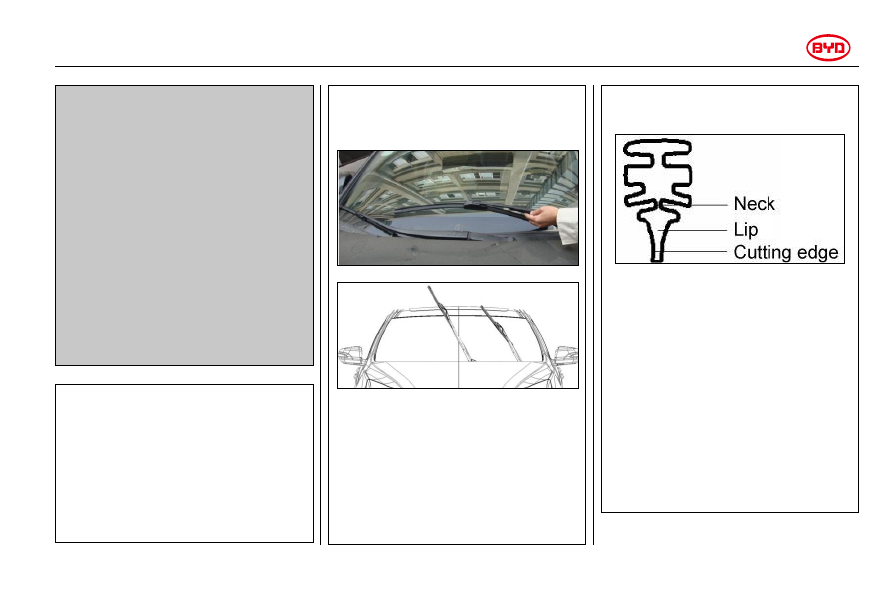

How  to  clean  windshield  glass  and
wiper blade
1.  Turn  off  automobile  power;  Lift

the  wiper  beam  before  cleaning
the  windshield  glass  (
※ it  is
prohibited  to  hold  the  wiper
blade  with  hand),For  detailed
operation  method,  refer  to  the
following  figure,  (Note:  Wiper
beams  for  different  series  of  car

types  have  different  structures,
Wiper  beam  of  some  car  types
may not be lifted):











2.  Use wet nanometer cloth to clean

wiper blade  sealing  strip;  Please
hold the wiper blade frame or the
plastic crust when cleaning so as
not

to

cause

wiper

blade

deforming.  Please  remove  the
wiper  blade  to  wash  it,  After
cleaning,  reinstall  it  onto  the
wiper  beam,  A  click  sound

indicates  that  the  wiper  blade
has been installed in place.






3.  Remove  and  clean  dust,  sand

and  other  objects  accumulated
on the windshield glass.

●

When the wiper beam is lifted, do
not  open  the  engine  hood.
Otherwise,  the  engine  hood  and
the

wiper

beam

might

be

damaged.

●

When  putting  the  wiper  blade
back after car washing, do not hit
windshield  glasses  with  the
wiper beam.

●

Do  not  bend  the wiper  blade.  Do
not  obstruct  wiper  blade  while
the wiper is in operation.

-------------------------------------------------------------------------------------------------------------------------------------------------------------





-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-75





Chapter 1

Section 5

Operation of Instruments and Controllers

Instrument and Maintenance Indicators



Information Display on the Left Side .......................................... 1-76

Tachometer ................................................................................ 1-78

Information Display on the Right Side ........................................ 1-78

Maintenance Prompt Indicator and Warning Buzzers ................ 1-82






-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-76



Information Display on the Left Side



●

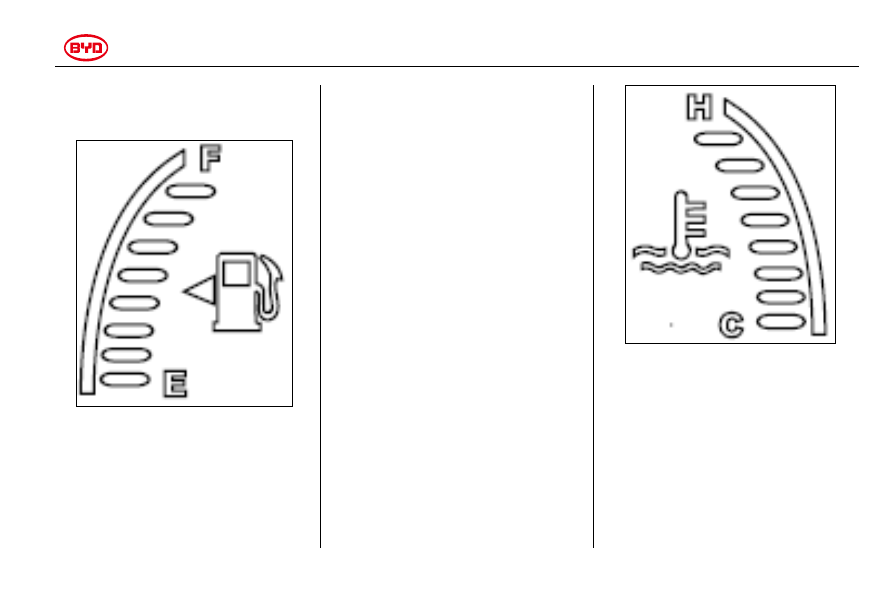

Fuel Gauge







When the power is at ON position, the
fuel meter shows left oil quantity.



Almost  full

—  All  the  eight  cells  are

lighted.

Almost empty

— Only the lowest cell is

lighted.

It  is  normal  to  keep  fuel  above  1/4
capacity of the fuel tank.

The  indicator  might  blink  frequently  at
the  time  of  braking,  accelerating  or
turning.  It  might  be  caused  by  swaying
oil in the fuel tank.

If  the  fuel  level  approaches  “E”  or  the
low fuel level indicator lamp illuminates,
while the main warning lamp illuminates
and  the  right  information  display
indicates

“Please  add  fuel”,  be  sure  to

refill fuel as soon as possible.

Oil in the fuel tank might sway when the
car travels on a slope or turns. Indicating
cell  on  the  fuel  meter  might  blink
frequently  or  the  reminding  message
“please refuel” might occur earlier.

●

Thermometer

of

the

engine

coolant





When  the  power  is  at  ON  position,
thermometer  indicates  temperature
of  the  engine  coolant.  Working
temperature of the engine varies with
weather and the engine load.

When  the  main  warning  light  is  lighted
and “coolant at a very high temperature”
is  shown  on  the  information  display,  it
indicates that the engine coolant is at a
very  high  temperature.  If  the  car  is  too
hot,  please  stop  the  car  and  decrease
the engine temperature.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     3      4      5      6     ..
