L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-45




If the child protection device is equipped
with  top  belt,  please  fix  top  belt  to
anchoring device.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-46



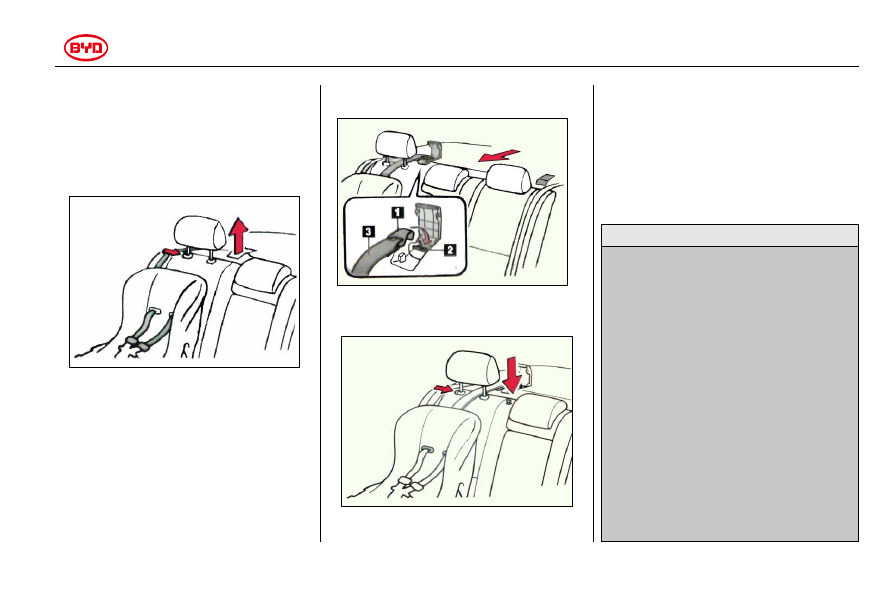

The  child  protection  device  with  top
belt




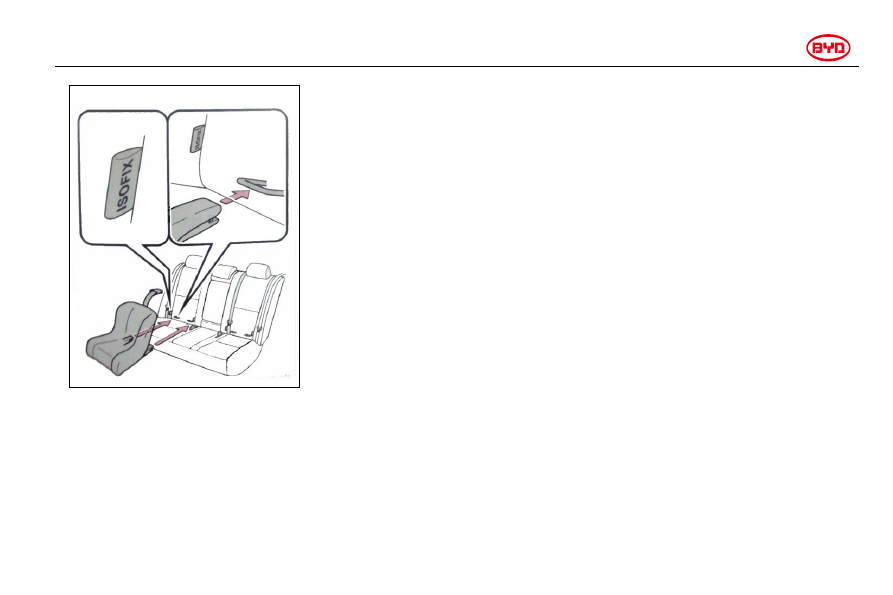

Fix the child protection device with seat
belt  or  ISOFIX  rigid  fixing  anchor  and
remove the headrest.





Open  the  fixing  anchor  support  cover,
fasten the hook to fixing anchor support
and fix the top belt firmly.

Be sure to fasten top belt.

1. Hook

2. Top belt


3. Fixing anchor support






Reinstall the headrest








When  installing  the  child  protection
device in the front row seats

To  install  the  child  protection  device  on
the front row chair on the front row seat
with  locking  buckle,  please  follow
installation  instruction  provided  by  the
child protection device the manufacturer.


Notes on the child protection device

●

Never stretch the shoulder seat belt
to  the  full  to  prevent  seat  belt  from
entering into ALR locking model.

●

In  ALR  mode,  seat  belt  can
only  be  retracted,  which  will
injure or discomfort a child.

●

The  children  should  never
tamper with seat belt, otherwise
it  might  cause  severe  injury  or
even death to them.

●

When  installing  the  child  protection
device

Please  follow  the  instruction  in  the
child  protection  device  installation
manual  to  fix  the  child  protection
device  firmly.  If  the  child  protection
device is not fixed properly, emergent
braking  or  accident  might  cause
severe injury or death to a child.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-47

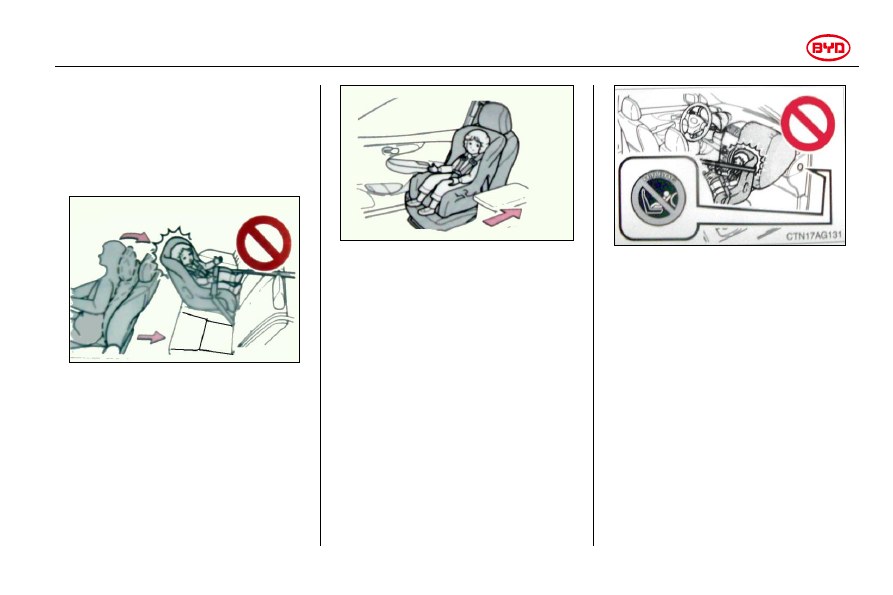

When Installing Youth Seat (auxiliary)

1  If  the  driver’s  seat  impedes  proper
installation of the child protection device,
please install the child protection device
on the right side seat in the back row.






2  Do  not  install  the  child  seat  or  youth
(auxiliary)  seat  facing  forward  on  the
front  row  seat  unless  there  is  no  other
choice.  When  installing,  move  the  seat
backward as far as possible. Otherwise,
inflating  air  bag  might  cause  severe
injury or even death.






When  installing  the  child  protection
device


Never  install  a  back  seat  the  child
protection device on the front seat.



Otherwise,  impacting  strength  caused
by  rapidly  inflating  airbag  might  cause
severe damage or death to a child.

The warning tag on the instrument panel
on  the  passenger  side  reminds  you  not
to  install  backward-facing  the  child
protection device on the front row seat.





1.    When  installing  youth  (auxiliary)

seat,  please  make  sure  that
shoulder  seat  belt  crosses  the
middle  of  a  child’s  shoulder.  seat
belt  should  be  kept  away  from  a

child’s neck but should not come off
easily.  Otherwise,  it  might  cause
severe  damage  or  even  death  to  a
child  In  the  case  of  emergency
braking or accident.


2.    Ensure that seat belt and belt head

are  locked  and  seat  belt  is  not
twisted.


3.    Push  and  pull  the  child  seat  in

different  directions  to  ensure  that  it
is secured.



-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-48



4.    Please

follow

the

installation

instruction  provided  by  the  child
protection device the manufacturer.


2. Please fix the child seat to anchoring
device correctly

When  using  a  lower  anchoring  device,
please  ensure  there  is  no  foreign  object
around the anchoring device and the seat
belt  is  not  stuck  behind  the  child  seat.
Ensure that the child protection device is
fixed

firmly.

Otherwise,

emergency

braking  or  accident  might  cause  severe
injury or even death to a child.

Airbag Restraint System
(if installed)

Airbag

restraint

system,

which

belongs  to  Supplemental  Restraint
System  (SRS),  is  a  supplementary
device  to  seat  belt.  The  airbag
restraint  system  provides  additional
protection for the head and the chest
of  the  drivers  and  passengers  to
reduce injury or death in an accident
of head-on collision.



The  airbag  restraint  system,  which  is  a
component  of  the  whole  passive  safety
protection  system  of  a  car,  cannot
substitute the seat belt. Please note that
only  when  working  together  with  the
seat belt, the airbag restraint system can
provide

the

maximum

protection.

Therefore, for the safety of you and your
family,  please  pay  attention  to  “notes”
and “friend tips” in this section.


FRIENDLY TIPS

●  Always  wear  seat  belt  while

driving!

●  Please  maintain  correct  sitting

position  so  that  the  seat  belt  and
safety  and  the  airbag  restraint
system  may  provide  the  maximum
protection!

●  For a child, the back row seat is a

safety position!

●  Never try to remove or install safety

bag components by yourself!


Triggering condition of airbag restraint

Triggering condition of airbag restraint is
as  follows:  In  the  case  of  a  severe
accident of head-on collision, the safety

air  bag  system  will  be  triggered.  In  the
case  of  a  special  collision  accident,  the
air bag system might also be triggered.

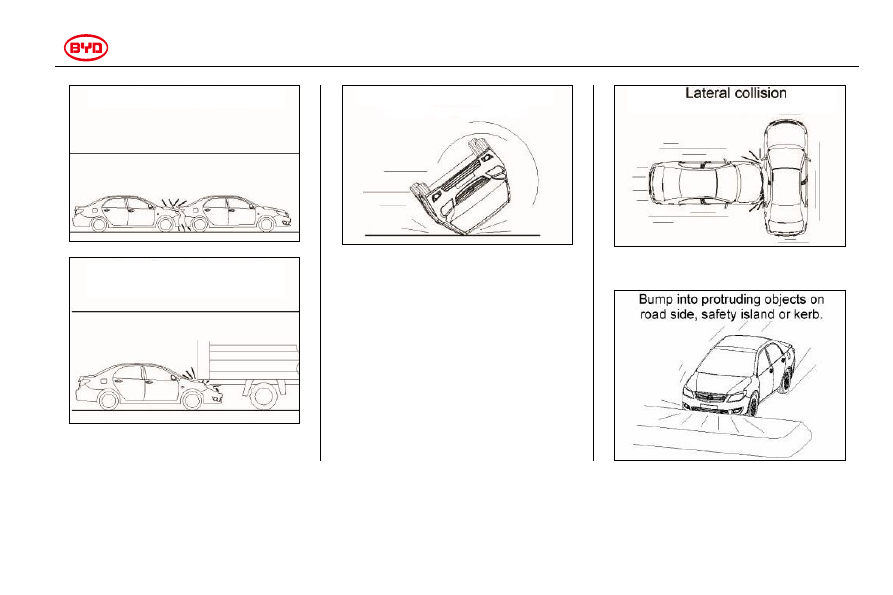

In  the  case  of  slight  head-on  collision,
side-on  collision,  rear-end  collision  or
turnover,  the  air  bag  system  will  not  be
triggered  usually.  In  these  cases,  the
drivers and passengers are protected by
seat belt.

A  crucial  factor  to  trigger  the  airbag
restraint

system

is

as

follows:

Deceleration curve generated by collision
and  obtained  by  ECU  and  set  value  are
compared  and  judged  in  an  all-around
way.  If  the  car  deceleration  signal
generated  and  detected  by  collision  is
lower than reference value preset in ECU,
the  safety  air  bag  will  not  be  triggered,
although  the  car  might  have  been
deformed severely in an accident.

ECU  of  BYD  airbag  restraint  system  is
set  in  full  consideration  of  misuse  and
road  condition  in  China  which  is  often
experienced.  However,  considering  that
collision accidents are caused by various
factors,  please  strictly  comply  with  the
instruction to use the car in a correct way

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-49

and  avoid  misuse.  Otherwise,  the
expected  effect  of  the  airbag  restraint
system may not be achieved.

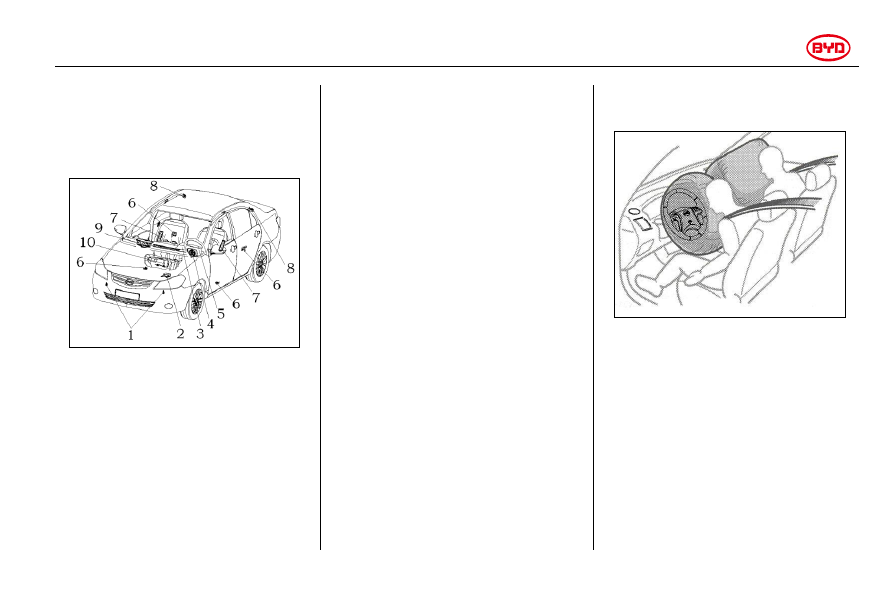

Safety air bag system components






L3  car  air  bag  safety  system  mainly
includes  the  following  components  as
shown in the above figure.

1. Front-end collision sensor

2. SRS ECU

3. SRS warning light

4. Clock spring


5.  The  driver’s  air  bag  module  (if
installed)

6. Side-on collision sensor (if installed)

7.  The  front  row  seat  side  air  bag
module (if installed)

8.  Curtain  type  air  bag  module  (if
installed)

9.  The  front  row  passenger  air  bag
module (if installed)

10.  Seat  belt  warning  sensor  (if
installed)

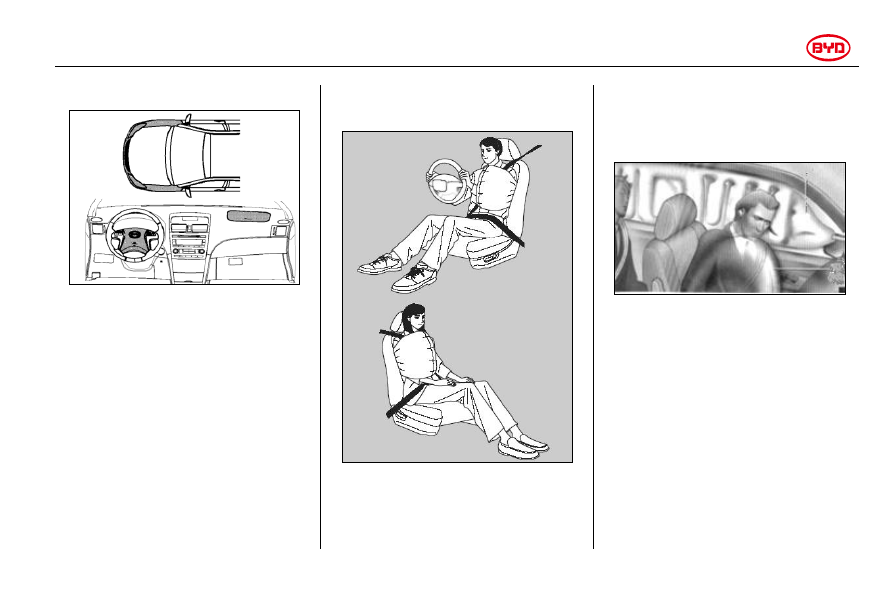

The driver’s air bag and the front row
passenger air bag (if installed)







If your car is equipped with the front side
supplemental  restraint  system  (SRS
AIRBAG),  including  the  driver’s  safety
air  bag  and  the  front  row  passenger  air
bag,  air  bag  will  be  inflated  to  help
protect  the  head  and  the  chest  of  you
and  the  front  row  passenger  to  reduce
injury. In the case of a medium or severe
head-on collision during driving.






-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-50



How the front side air bag works





In  the  case  of  a  medium  or  severe
head-on  collision  accident,  the  sensor
will  detect  dramatic  deceleration  of  the
car and send signal to the control device
to inflate the front air bag immediately.

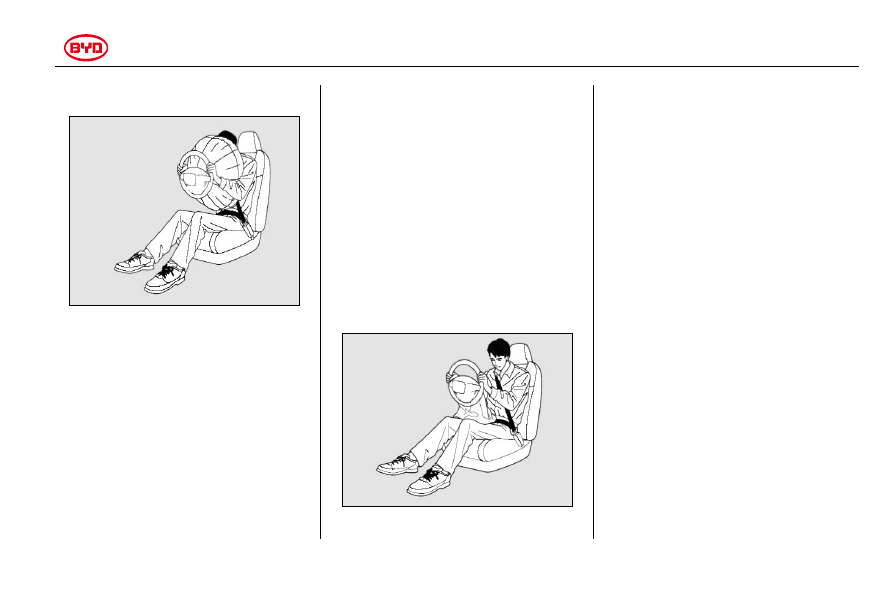

In the case of head-on collision, the seat
belt  may  help  fix  the  lower  part  of  your
body  and  your  main  body  to  keep  you
where  you  are.  That  is,  the  air  bag
provides  an  air  cushion  to  stable  and
protect your head and chest.



As  both  air  bags  use  the  same  sensor,
they  are  usually  inflated  at  the  same
time.  However,  only  one  air  bag  is
inflated sometimes.

The  reason  might  be  that  collision
extension  is  an  edge  value  or  a  critical
value  which  causes  air  bag  inflation.  At
this time, the seat belt will provide main
protection function while the air bag only
provides very limited auxiliary protection.
At  this  time,  the  seat  belt  will  provide
main  protection  function  while  the  air
bag  only  provides  very  limited  auxiliary
protection.







The  front  air  bag  will  be  discharged
immediately  after  being  inflated.  In  this
way, it will not affect the driver’s vision or
ability  to  control  the  steering  wheel  or
other control devices.

The  air  bag  can  be  inflated  within
fractions  of  a  second  to  provide
additional  protection  for  the  driver  and
the passengers in an accident.

The air bag gives out a big sound when
being inflated but does not cause injury
usually  (tinnitus  or  temporary  deafness
might  be  caused,  which,  however,  will
recover soon). After collision, you might
see  fog-like  objects,  which  are  actually
powder  on  the  surface  of  the  air  bag.
Although  the  powder  is  non-toxic,
passengers  contracted  with  respiratory
diseases  might  feel  a  temporary
discomfort.  In  this  case,  please  leave
the  car  as  soon  as  possible  if  it  is
allowed by traffic safety.



-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-51

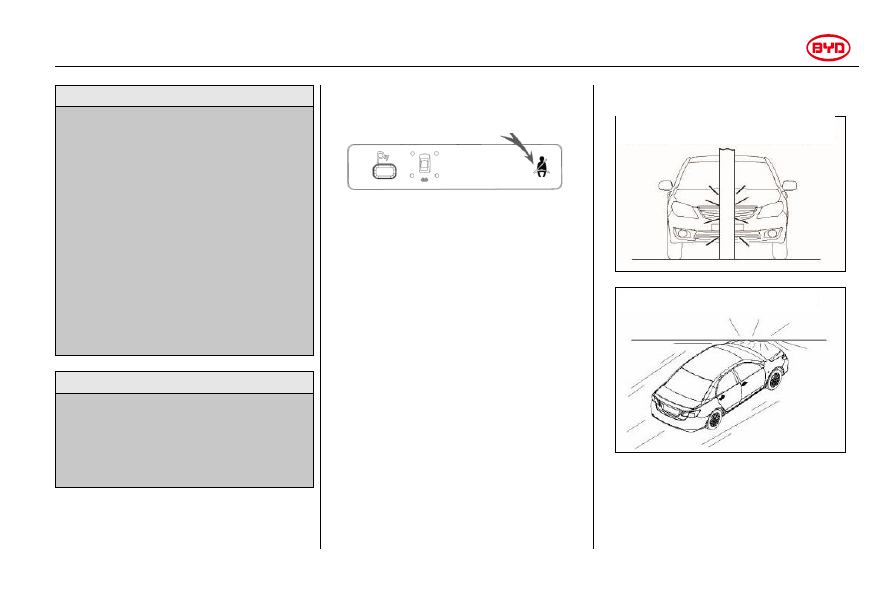

Notes on Repair of the Front Air Bag







In the following cases, please contact BYD
authorized service station immediately.



●

All  air  bag  modules  of  SRS  airbag
restraint system are inflated.



●

An  accident  which  occurs  at  the
front  side  of  the  car  (as  shown  in
the  shade  of  the  figure)  is  not
enough to inflate SRS air bag.


●

The cross section of steering wheel
liner  or  the  cover  of  the  front  row
passenger air bag (as shown in the
shade  in  the  figure)  is  scratched,
cracked or damaged.



The  Front  Row  Seat  Side  Air  Bag  (if
installed)






If your car is equipped with the front row
seat  side  air  bag,  the  air  bag  will  be
inflated to protect the upper body of the
driver  and  the  front  seat  passenger  to

reduce  injury  In  the  case  of  medium  or
severe side collision.

Curtain Type Air Bag (if installed)





If your car is equipped with curtain type
air  bag,  the  air  bag  will  be  inflated  to
protect the upper body of the driver and
the front seat passenger to reduce injury
In  the  case  of  medium  or  severe  side
collision.










-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-52



Notes on Repair of Side Air Bag





In  the  following  cases,  please  contact
BYD

authorized

service

station

immediately.

●

SRS  side  air  bag  and  air  curtain
have been inflated.


●

An  accident  which  occurs  at  car
door (as shown in the shade of the
figure) is not enough to inflate SRS
air bag.




●

The  surface  of  the  seat  which  is
equipped  with  side  air  bag  (as
shown in the shade in the figure) is
scratched, cracked or damaged.


●

Decoration  (lining)  part  of  pole  A,
roof  longitudinal  beam  and  pole  C
which  are  equipped  with  curtain
type air bag (as shown in the shade
in  the  figure)  is  scratched,  cracked
or damaged.


Safety  air  bag  warning  light  (if
installed)








The  air  bag  system  is  controlled  by
ECU and has self-diagnosis function,
which

indicates

system

status

through

warning

light

on

the

instrument panel.

●  When  “start/stop”  switch  is  in

IGNITION  ON  mode,  the  air  bag
lamp  will  be  lighted  for  about  5
seconds  and  then  turned  off  for
about  5  seconds  to  indicate
normal system.


●  If the air bag has been turned off

by

BYD

authorized

service

station,  the  warning  light  will
react  as  above  but  will  not  have
protection function.


The  warning  light  system  is  used  to
monitor  air  bag  ECU,  bumping  sensor,
charging

device,

warning

light,

connecting  line  and  power.  (Refer  to
Chapter  1-

5  “Maintenance  Reminder

and warning buzzer”.)





-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-53

NOTICE

The  following  cases  indicate  that
fault  exists  in  the  airbag  restraint
system:
●  When  “start/stop”  switch  is  in

IGNITION  ON  mode,  the  warning
light is not lighted.

●  When  “start/stop”  switch  is  in

IGNITION  ON  mode,  the  warning
light  will  not  turn  off  or  will  be
lighted again after being turned off
after 5 seconds.

●  When “start/stop” switch is in OFF

mode,  the  warning  light  will  be
lighted.

●  The warning light will be lighted or

blink while the car travels.



FRIENDLY TIPS

If  fault  occurs,  please  contact  BYD
authorized

service

station

for

examination  of  the  air  bag  system.
Otherwise,

the

airbag

restraint

system  might  not  work  normally  In
the case of an accident!





Indicator  lamp  for  unfastening  of  co-
driver seat belt (if installed)







If your L3 car is equipped with seat belt
warning sensor, you will see an indicator
lamp  for  unfastening  of  co-driver  seat
belt on the No.1 switch set on the central
control panel of the instrument panel (as
shown  in  the  black  shade  in  the  above
figure). It is used together with seat belt.
When  a  passenger  who  sits  on  the
co-driver  seat  does  not  wear  seat  belt,
the  lamp  will  be  lighted  and  give  out
alarm  sound  to  remind  him.  After  the
passenger buckles up the seat belt, the
lamp will turned off. If no passenger sits
on  the  co-driver  seat,  the  lamp  will
remain turned off.







When air bag might not be triggered










Non-head-on collision with wall

Collision with concrete column, tree

or other long and thin objects

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-54















In the above stated cases, air bag might
not be triggered. The figure above is an
example.



In  the  following  cases,  the  front  air  bag
might  not  be  triggered.  If  your  car  is
equipped with the front row seat side air
bag and curtain type air bag module, the
front  air  bag  might  not  be  triggered.
However, the front row seat side air bag
and  curtain  type  air  bag  might  be
triggered.







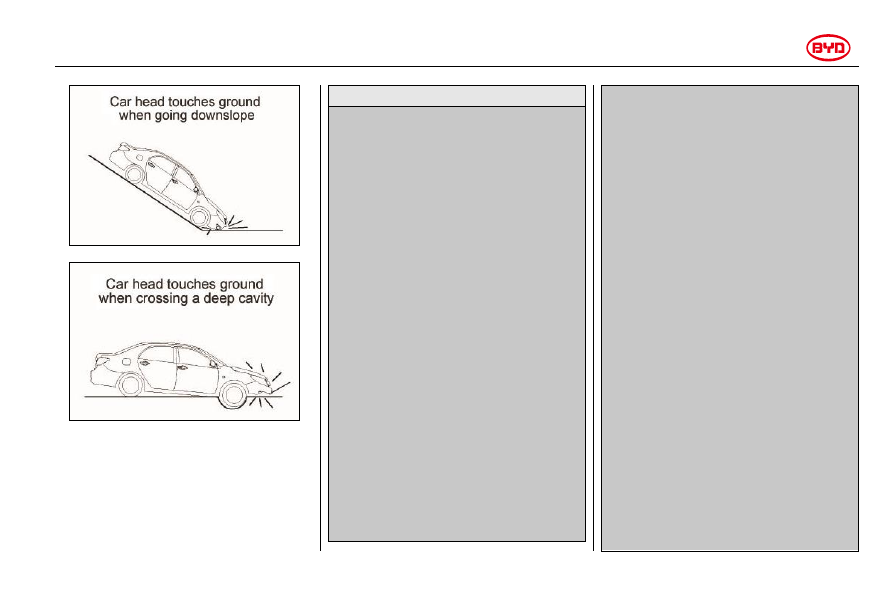

When air bag might be triggered





Bump into the lower part of rear

end of large truck

Rollover

Rear end collision

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-55








In the above stated cases, air bag might
be  triggered.  The  figure  above  is  an
example.





NOTES

●  As  air  bag  is  designed  to  match  a

specified car type, any modification
to  suspension,  tire  size,  bumper,
chassis  and  OEM  equipment  will
cause  unfavorable  effect  on  safety
air  bag.  Do  not  use  any  part of  the
airbag  restraint  system  on  other
types  of  cars.  Otherwise,  it  might
cause

invalidation

of

airbag

restraint system and injury.

●  Please wear seat belt and maintain

correct  sitting  position  while  the
car is traveling. If you do not wear a
seat  belt  or  maintain  an  incorrect
sitting  position  while  the  car  is
driving, an accident which triggers
airbag

restraint

system

might

increase your injury risk.

●  It  is  important  for  a  driver  to  keep

his  chest  away  from  the  steering
wheel for at least 25 cm, which will
provide

the

most

effective

protection  for  the  driver  when  the
system  is  triggered.  That  is,  the
front seat and the head rest should
be  adjusted  in  accordance  with
body  size  of  a  driver.  The  driver
should slightly bend his arms to an

extent  reaching  almost  straight
condition.

●  Do  not  paste  or  place  and  objects

or decoration on the surface of the
steering  wheel  cover  and  the
surface  near  the  safety  air  bag  on
the  right  side  of  the  instrument
panel.  The  two  places  can  only  be
cleaned  with  dry  or  slightly  wet
cloth.  Do  not  strike  the  two  places
with force.

●  The  children  are  prohibited  to  sit

on  the  front  row  seat  without  any
protection.  Otherwise,  air  bag
triggered  in  an  accident  might
cause severe injury.

●  There should be no other persons,

animals  or  objects  between  the
driver/the front seat passenger and
the  safety  air  bag.  It  is  very
dangerous  for  a  child  who  is
embraced by an adult sitting in the
front row.

●  For  example,  telephone  support,

cup, ash tray and any other fixture
are prohibited to be installed on the
cover of the safety air bag or within
its  function  scope.  Otherwise,  the
air  bag  triggered  in  an  accident
might increase injury risk.



-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-56



●  It  is  prohibited  to  alter  any

component  of  the  airbag  restraint
system,  including  corresponding
labels.

●  Only  BYD  authorized  service

station  can  operate  on  the  safety
air  bag,  including  removing  it  for
repair  or  other  parts  (for  example,
removal of the steering wheel).

● Please  replace  the  airbag  restraint

system  within  15  years  since
manufacture  date  of  the  car  (as
shown  on  automobile  certificate
and

maintenance

manual).

Replacement  must  be  conducted
by  BYD  authorized  service  station.
If  you  have  replaced  a  part  of  the
air  bag  system  before  the  date,
please make records on the service
manual.

●  The  safety  air  bag  can  provide

accident  protection  function  once
only.  Once  the  air  bag  is  triggered
or  damaged,  the  system  must  be
replaced.

● When  selling  the  car,  please  hand

over  all  related  document  to  the
new  owner.  If  the  safety  bag  is
turned off, please hand over related
document to the new owner.


● When disposing any part of the car

or  the  airbag  restraint  system,
please

observe

related

safety

procedure and disposal procedure.
BYD  authorized  service  station  is
familiar  with  these  regulations.
Maintenance

manual

gives

detailed  description  of  disposal
procedure.

● The

airbag

restraint

system

provides

strong

interference

resisting and disturbance resisting
capability

against

surrounding

electromagnetic  interference  and
electromagnetic

disturbance.

However,  in  order  to  avoid  an
accident,  please  use  the  car  in
accordance

with

national

regulation

on

electromagnetic

environment.

● BYD L3 airbag restraint system has

fully  considered  various  misuses
and  road  conditions  which  are
often

experienced

in

China.

However,  in  order  to  prevent  an
accident.

Please  avoid  strong  impact  on
chassis  or  drive  in  bad  road
condition.

Turn off Safety Air Bag

The  driver/the  front  seat  passenger
safety  air  bag  can  only  be  turned  off  in
the following cases.

●

Although  the  driver  seat  position  is
adjusted  properly,  the  distance
between  the  steering  wheel  center
and  the  driver’s  chest  is  less  than
25 cm.


●

It  is  necessary  to  install  special
equipment  for  the  disabled  within
the  working  scope  of  the  steering
wheel.


●

The  position  of  the  front  row
passenger  seat  is  adjusted  due  to
some  reason,  which  is  not  within
the position scope set in factory.


To  turn  off  the  airbag  restraint  system,
please  contact  BYD  authorized  service
station. After turning off a safety air bag,
BYD  authorized  service  station  will
attach  label  and  make  records  on
maintenance manual accordingly.


-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-57

FRIENDLY TIPS

If it is necessary to turn off safety bag
in a special case, please make sure to
contact

BYD

authorized

service

station.  Otherwise,  there  might  be  a
risk of severe injury or death!
In

order

to

resume

protection

function of the air bag, please turn on
the  air  bag  which  has  been  turned
off!

Others

●

Please read the manual carefully. If
you want to sell your car or dispose
it,  please  tell  the  new  owner  or  the
disposing company  that  your car  is
equipped  with  airbag  restraint
system and advise them to read the
manual carefully.


●

After  the  airbag  restraint  system
comes  into  effect,  do  not  directly
touch  the  safety  air  bag  module
component (otherwise you might be
scalded  or  discomforted).  Please
contact  BYD  authorized  service
station  for  treatment.  Once  the
airbag  restraint  system  comes  into

effect,  please  replace  it  with  a  new
air bag system.


●

The  airbag  restraint  system  only
comes  into  effect  In  the  case  of
severe head-on collision.



FRIENDLY TIPS

If  turning  on/off  of  indicator  lamp  of
SRS is ignored, once the air bag does
not  work  normally,  it  might  cause
severe injury or death.
If SRS indicator lamp reminds you of
a  potential  risk,  please  contact  BYD
authorized  service  station  for  car
examination immediately.

Maintenance of Air Bag

Your  airbag  restraint  system  actually
requires  no  maintenance.  There  is  no
parts requiring your maintenance. In the
following  cases,  please  have  your  car
examined and repaired.

1. If the air bag has experienced inflation.
If  the  air  bag  has  experienced  inflation,
the  air  bag  and  its  controller  as  well  as
related parts have to be replaced. Never

try  to  remove  or  replace  any air  bag  by
yourself.  Please leave  the  work  to  BYD
authorized service station.

2. If SRS indicator lamp reminds you of
device  problem.  Please  contact  BYD
authorized  service  station  for  car
examination  immediately.  If  you  ignore
the  reminding  from  the  indicator  lamp,
the  air  bag  might  not  be  inflated  when
necessary.

Only  trained  personnel  can  deal  with  it.
It  is  prohibited  to  remove  any  air  bag
component  off  the  car.  For  repair  or
trouble-shooting  of  the  airbag  restraint
system,  please  contact  BYD  authorized
service station.



Supplementary Safety Notes

1. Never try to remove the air bag. Only
the  air  bag  in  the  normal  operation  can
provide the best protection.

2. Never tamper with air bag component
or wiring. Tampering might trigger the air
bag accidentally and cause severe injury.


-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-58



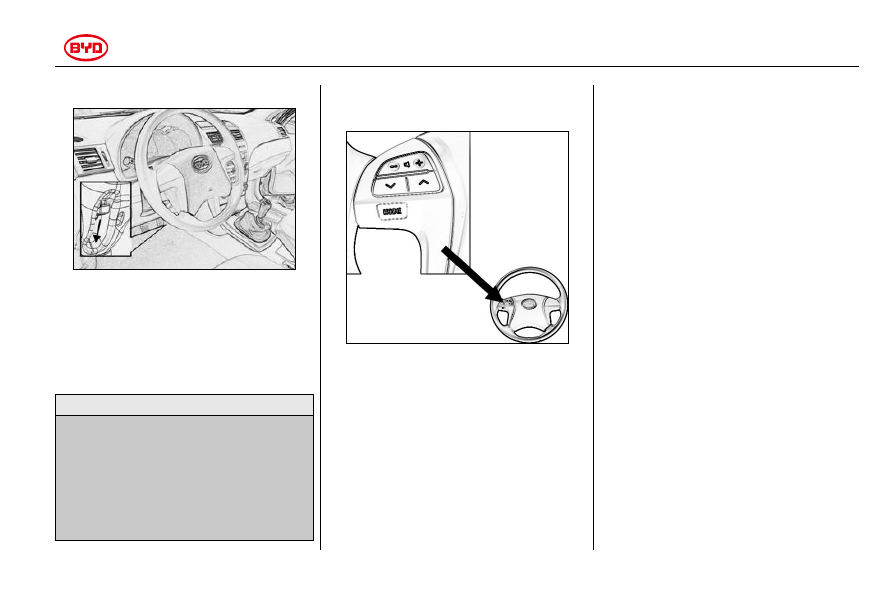

Steering Wheel






To  change  the  angle  of  the  steering
wheel,  please  hold  the  steering  wheel
and  press  steering  column  adjustment
handle,  tilt  the  steering  wheel  to  a
desired  angle  and  then  recover  the
handle to its original position.


FRIENDLY TIPS

● Do not turn steering wheel while the

car  is  travelling.  Otherwise,  the
driver

might

operate

the

car

incorrectly and cause an accident.

●  After  adjusting  the  steering  wheel,

please  try  to  move  it  upward  and
downward  to  check  whether  it  has
been locked firmly.

Control  switch  of  steering  wheel
audio (if installed)





Press  (hold)  “+”/“-”  to  increase
volume/reduce



Press  (hold)  “+”/“-”  to  increase
volume/reduce

volume

(consecutively);

Repeat

pressing

”/“” key rapidly more than once
to  search  for  previous/next  strong
signal  radio  station  automatically;
Press

“^”/“v”

key

to

enter

next/previous  strong  signal  radio
station  automatically  in  radio  mode;

Increase/decrease

frequency

in

DVD/USB  mode  to  fast  forward/fast
reverse;  Press  MODE  key  shortly  to
switch  mode  in  the  sequence  of
FM→AM→DVD  (if  MODE  interface  is
filled  by  USB,  content  in  USB device
will  be  played,  If  it  is  empty,
multimedia file in audio device will be
played).

Press  MODE  key  for  3  seconds  to
enter audio OFF status. Press MODE
to turn on the audio.

-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-59

Power-Driven

External

Rearview

Mirror





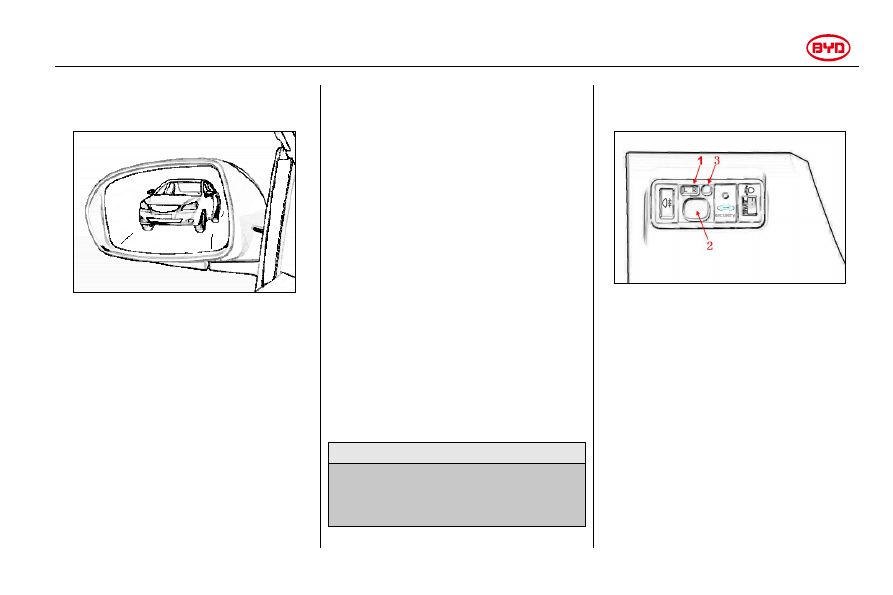

The  driver  can  use  mirror  direction
conversion  button  on  the  power-driven
external  rearview  mirror  to  adjust  the
powered-driven external rearview mirror
to a position where you can see the car
side.

Foot lamp of external rearview mirror (if
installed)

1.  When  the  car  turns  from  anti-theft
condition  to non-anti-theft  condition, the
foot  lamp  of  external  rearview  lamp  will
remain on for 15 seconds; When the car
turns  from  non-anti-theft  condition  to

anti-theft  condition,  the  foot  lamp  will
turn off.

2.  In  the  anti-theft  condition,  when  the
key  enters  detection  scope,  the  foot
lamp  will  remain  on  for  15  seconds;  In
the  anti-theft  condition,  when  the  key
does  not  enter  detection  scope,  the
lamp will remain off.

Folding  of  external  rearview  mirror  (if
installed)

When  the  car  goes  through  a  narrow
space,  the  driver  might  operate  the
folding  button  on  power-driven  external
rearview  mirror  switch  to  fold  the
external rearview mirror in order to pass
the space successfully. Press the folding
switch  again  after  passing  the  space  to
resume  the  rearview  mirror  to  normal
condition.


FRIENDLY TIPS

Do  not  adjust  rearview  mirror  while
the  car  is  travelling.  Otherwise,  the
driver

might

operate

the

car

incorrectly and cause an accident.


Power-driven

external

rearview

mirror controller







Use  the  switch  to  adjust  external
rearview mirror.

1.  Selection  switch

—  to  select  the

external rearview mirror to be adjusted.
Press the switch to L (left) or R (right).

2.  Control  switch

—  to  adjust  the

external rearview mirror
Press the switch in the desired direction.

3.  Folding  button  (if  installed)

—  Press

the  button  to  fold  the  external  rearview
mirror.  Press  it  again  to  unfold  the
external rearview mirror.


-------------------------------------------------------------------------------------------------------------------------------------------------------------



L3

Owner’s Manual





Seats, Seat Belts, Steering Wheels, the Child Seat and Rearview Mirrors 1-60



When  the  whole  car  is  powered  up,
please adjust the mirror.


NOTES

If the rearview mirror is frozen, do not
operate  the  controller  or  wipe  the
surface  of  the  external  rearview
mirror.  Please  use  spray  type  ice
scraper to remove ice of the surface.

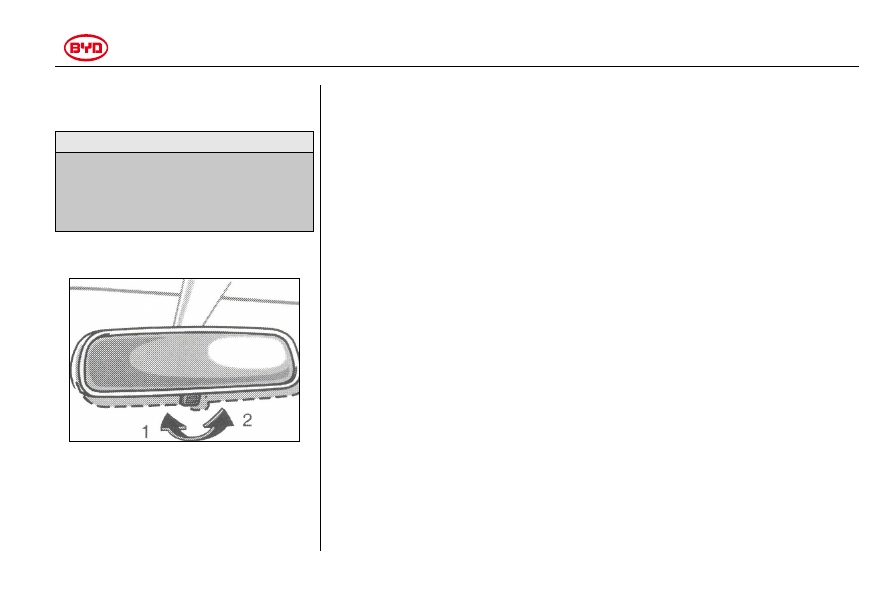

Internal Rearview Mirror





Adjust  the  rearview  mirror  to  a
position  where  you  can  see  the  rear
part of the car.

When  driving  the  car  at  night,  please
pull  the  lever  towards  you  to  reduce

reflection of headlight from following the
vehicles.

Driving  in  day

—the  lever  remains  at

position 1

In  this  position,  reflection  from  the
rearview

mirror

provides

good

sharpness.

Driving  at  night

—the  lever  remains  at

position 2.

Please  remember,  in  order  to  reduce
glare,  please  reduce  sharpness  of  the
rearview mirror to some extent.

Starting  condition  of  internal  rearview
mirror  with  direction  the  indication
function (if installed):

Ignition  switch  is  at  “ACC”  or  “ON”
position.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     2      3      4      5     ..
