                                                         F3/F3R  OWNER’S  MANUAL



- 49 -

CAUTION

●

Use available seat belts while
driving!

●

Sit at correct pose. In this way, seat
belts and SRS airbag will protect all
occupants best!

●

Child must sit at rear seats!

●

Do not disassemble SRS airbag
system by yourself!



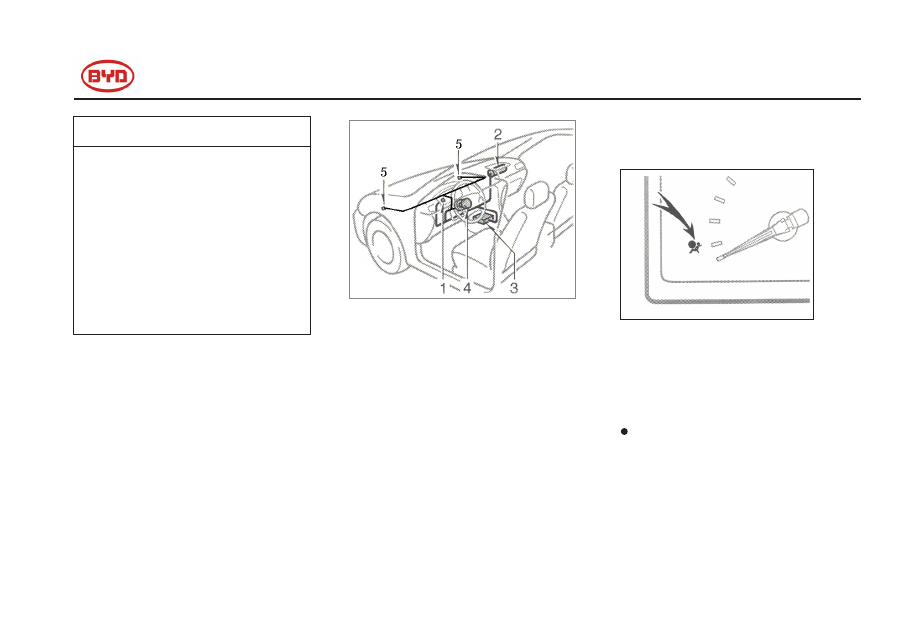

System assembly



The SRS airbag mainly contains the parts as
below:
1.

SRS warning light

2.

Front passenger airbag subassembly
(airbag and charging installation)

3.

Airbag ECU (electronic control unit)

4.

Driver airbag assembly

5.

Crash sensor

The airbag ECU includes a safety sensor and

an airbag sensor.
Airbag warning indicator



This airbag is monitored by an electronic
control unit. With a self-diagnosis function, it
indicates the system state through the
warning light in the instrumental panel.



Every time when the ignition key is
turned to the “ON”

position, the indicator lights on for about
5 seconds and goes off and continues

SRS

                                                         F3/F3R  OWNER’S  MANUAL



- 50 -

for 5 seconds above. This means that
the system functions well.



If the airbag has been closed by BYD
service station, the indicator still work
as above but the airbag does not have
the protection function.

This warning light system monitors the airbag
ECU, crash sensor, inflators, warning light,
interconnecting wiring, and power sources.
For details, see “Maintaining the remainder
indicator and warning buzzers” in Section
1-5.


NOTICE

The following situations indicates that

the airbag system works abnormally:

●  The indicator does not light on

when the ignition key is turned
on.

●

The indicator does not goes off
after 5 seconds the ignition key is
turned on or comes on again after
it goes off.

●

The indicator comes on again
when the ignition key is turned
off.

●

The indicator goes on or flashes
when driving.



CAUTION

If the airbag doesn’t work well, please

contact BYD AUTO service station to
examine it, or it will affect the normal
function of airbag.


Conditions of activating SRS airbag
system
The SRS airbag system is designed to
activate in response to a severe frontal
impact or other special impact.
The SRS airbag is not designed to inflate if
the vehicle is involved in a low-speed frontal
collision, side or rear collision, or if it is
involved in a rollover. But seat belts will
protect occupants.
When impact occurs, the SRS ECU will
analyze the acceleration to ensure whether it
reaches the reference value to activate the
airbag. If it doesn’t reach the value, the airbag
will not be activated, even though the vehicle
is distorted heavily in the accident.
The BYD F3 airbag ECU is designed basing

                                                         F3/F3R  OWNER’S  MANUAL



- 51 -

on most road conditions and wrong usage of
the vehicle. However, please observe this
manual to drive your vehicle to ensure your
safety because man reasons may lead to
accidents.

The protected process of the airbag
While the airbag system is activated, the gas
is emitted in the airbag, and the airbag
inflates quickly. The driver and passenger are
protected by the airbag from being hurt upon
the head, neck and the chest when he/she
gets into the airbag while the moving inertia is
buffered.
When the airbag hustles the body, it can
absorb the energy, and make the gas
exhaust from the bag at some speed ratio.

This way can reduce the injury to the person
farther. After the accident, the gas in the bag
will be exhausted completely. Therefore, it
will not block the front visual field.
The airbag deploys at some ms, thus
carrying out extra protection towards drivers
and passengers.
While the airbag is deploying, there is a large
sound. Generally, it does not cause the injury.
Maybe it can cause the tinnitus and cause
you to lose hearing temporarily. However,
these are the unabiding and you will recover
quickly. The gas from the airbag may give
some smell and affect your appetite, but it
does not cause the driver or passengers toxic.
While the airbag is inflating, it may emit some
smoke. It is normal.



















                                                         F3/F3R  OWNER’S  MANUAL



- 52 -

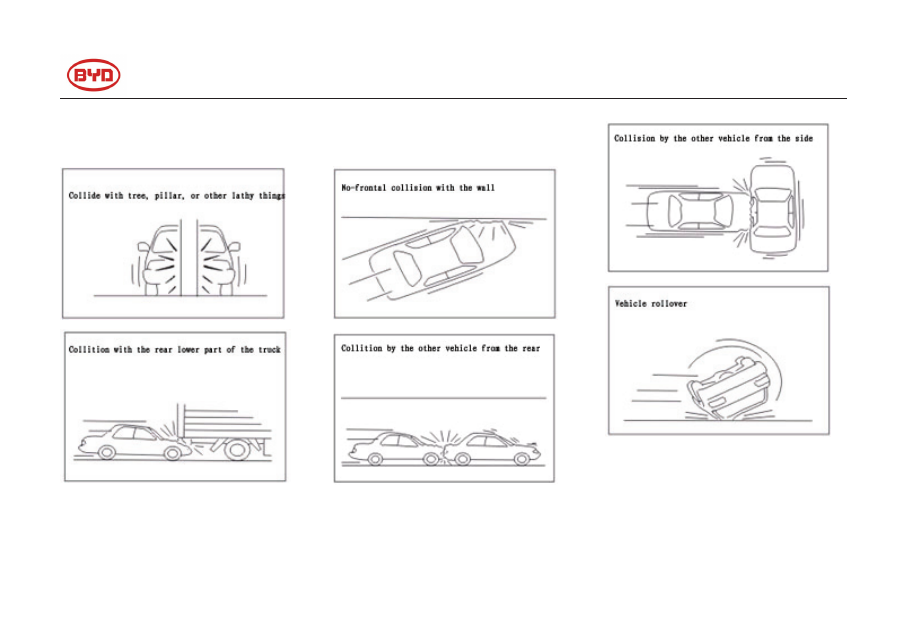

Conditions when the SRS airbag does not
deploy


















The SRS airbag is not designed to inflate if
the above conditions occur.
The examples are referred to the above
illustrations.

                                                         F3/F3R  OWNER’S  MANUAL



- 53 -

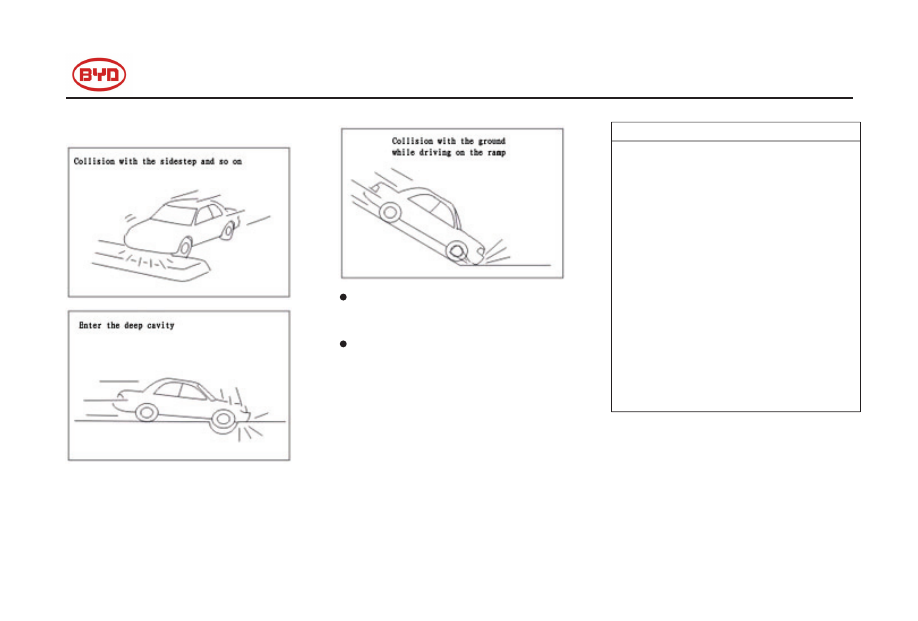

Conditions when the SRS airbag deploys












The SRS front airbags may deploy if
the above conditions occur.



The SRS front airbags may deploy if a
serious impact occurs to the underside
of your vehicle. For examples, refer to
the above illustrations.







NOTICE

●

The SRS airbag system is designed
only for this module. Changes of
suspension system, tires, bumpers,
chassis, and other parts will bring
harmful impact. In addition, do not
replace any part of SRS airbag system
to other vehicles. Otherwise, the SRS
airbag system will be invalid.

●

While driving, please wear the seat
belt and sit at correct pose. If you do
not tie the seat belt, lean forwards or
keep in correct pose, the possibility
that you get hurt will be increased in
case of accidents that would activate
the SRS airbag.

                                                         F3/F3R  OWNER’S  MANUAL



- 54 -

Please keep 25 cm between driver’s
chest and steering wheel. In this way
the SRS airbag system will protect
driver best. It also means that front
seats and head-rest should be
adjusted in accord with each
passenger’s figure. Besides, the
driver should keep elbow bended
slightly even close to straight.

●

  Do not affix anything onto the cover

of steering wheel or the surface of
front passenger airbag position.
Those two places must be cleaned
with dry dishcloth. Do not knock
those places seriously.

●  Children are not allowed to sit at the

front seat without child    restraint.
Since the front airbag inflates with
considerable speed and force, the
child may be seriously injured or
killed.

●  There shouldn’t be any person,

animal or object between the SRS
airbag and the driver or the
passengers at the front seat. Do not
hold a child on your lap or in your
arms. It would be extremely
dangerous for children.






●  There shouldn’t be any person,

animal or object between the SRS
airbag and the driver or the
passengers at the front seat. Do not
hold a child on your lap or in your
arms. It would be extremely
dangerous for children.

●  Do not put any objects or your pets

on or in front of the dashboard or
steering wheel pad that houses the
front airbag system, or the possibility
that you get hurt will be increased in
case of accidents that

would activate the SRS airbag.

●  Do not change any part of SRS airbag

system, including marks.

                                                         F3/F3R  OWNER’S  MANUAL



- 55 -

●  Any operation to the SRS airbag

system or repair relating to this

system must be operated by BYD
AUTO service station.

●  Change the SRS airbag system in 15

years since the manufacture date
marked on the auto certificate and
maintenance manual. This must be
operated by BYD AUTO service
station. For replacing some parts of
the SRS airbag system, please make
a record.


●  The SRS airbag system only

provides one time protection. After
deployed or damaged, it must be
replaced for a new one.















●

While you transfer your vehicle to
other person, give the on-vehicle files
to the new owner. If the SRS airbag
system is closed, give this file to the
new owner, too.

●

To dispose the parts of the SRS
airbag system, observe the safety
order and disposal process. BYD
service station is familiar with these
regulations and detailed disposal
descriptions are available on the
maintenance manual.



●

The SRS airbag system has excellent
anti-magnetic ability. However, to
avoid the suddenness,do not drive the
vehicle in some area where the
magnetic intensity is beyond the state
rule.

●

The SRS airbag system is fitting for
many road conditions and wrong
operation to the vehicle. But to avoid
the suddenness, please do not make
serious crash to the chassis, or do not
drive the vehicle gruffly in rough road
conditions.

                                                         F3/F3R  OWNER’S  MANUAL



- 56 -

Closing SRS airbag system
At some situations, SRS airbag system
can be closed. For examples:



Even if the seat is adjusted correctly,
but the distance of 25 cm between the
driver’s chest and steering wheel can
not be kept.



Special equipment at area of steering
wheel for handicapped is needed to be
installed.



The front passenger seat is adjusted
due to some reason. However, the
position set upon delivery can not be
guaranteed.

Please contact your BYD AUTO service
station to close the SRS
airbag system. When closing an airbag,

please mark at a right position and record on
the service manual.



CAUTION

In some situations, the SRS airbag
system can be closed. To do so,
contact your BYD AUTO service
station. Otherwise, it may cause
serious injury or death.
To resume the protection function of
the SRS airbag system, please re-start
your closed SRS airbag system as
soon as possible.

Other situations
●

Please read this manual carefully. If you
want to sell or dispose the vehicle,
please tell the new owner or the
disposal factory that this vehicle has the

SRS airbag system and suggest them to
read this manual thoroughly.

●

While the airbag is deploying, avoid
contacting the airbag module. Otherwise,
it may cause the scald or discomfort.
Contact your BYD AUTO service station
to replace with a new SRS airbag as
soon as possible if it has been activated
before.

●

The SRS airbag system will be activated
only upon some

situations. Therefore, if the SRS airbag
system fails to work, it may not be the
problem of the system itself. Abnormal
repair or untimely repair towards the
damaged parts of the vehicle may affect
the SRS airbag system.

                                                         F3/F3R  OWNER’S  MANUAL



- 57 -

Contact BYD AUTO service station upon
the following conditions:
●

The SRS airbags have inflated.

●

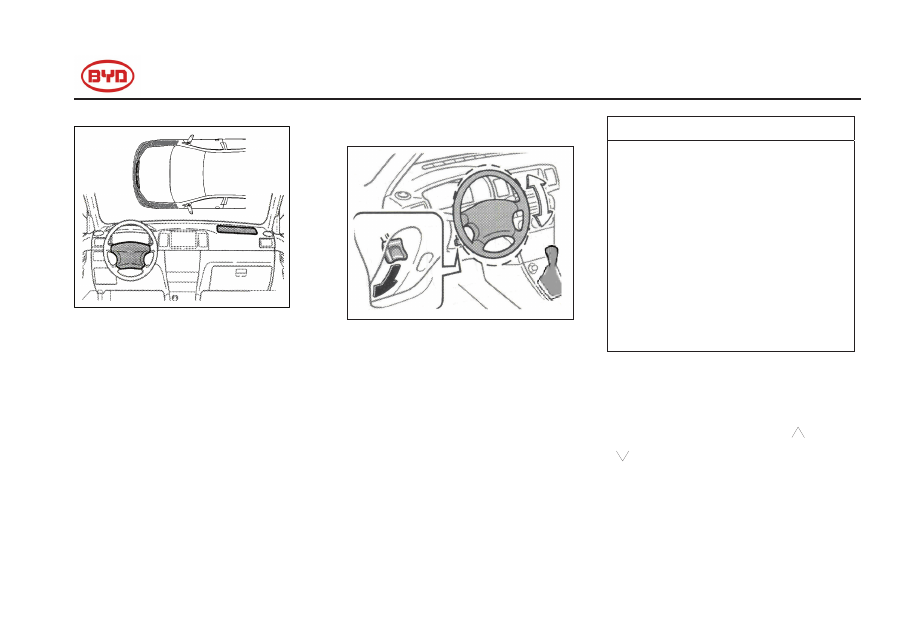

The front of the vehicle (shaded in the
illustration) was involved in an accident
that was not severe enough to cause the
SRS airbags to inflate.

●

The pad section of the steering wheel
(shaded in the illustration) is scratched,
cracked, or damaged.

Steering wheel



To change the steering wheel angle, hold the
steering wheel, push down the lock release
lever, tilt the steering wheel to the desired
angle and return the lever to its original
position.




CAUTION

●

Do not adjust the steering wheel
while the vehicle is moving. This
may cause the driver to mishandle
the vehicle and an accident may
occur.

●

After adjusting the steering wheel,
try to move it upward and
downward to make sure that it is
locked in position.



Audio-control switch of Steering wheel
(option)

Under the radio mode, press the “

” key and

“

” key on the main switch of steering wheel

to search programs. Press “MUTE” to mute the
device.

                                                         F3/F3R  OWNER’S  MANUAL



- 58 -

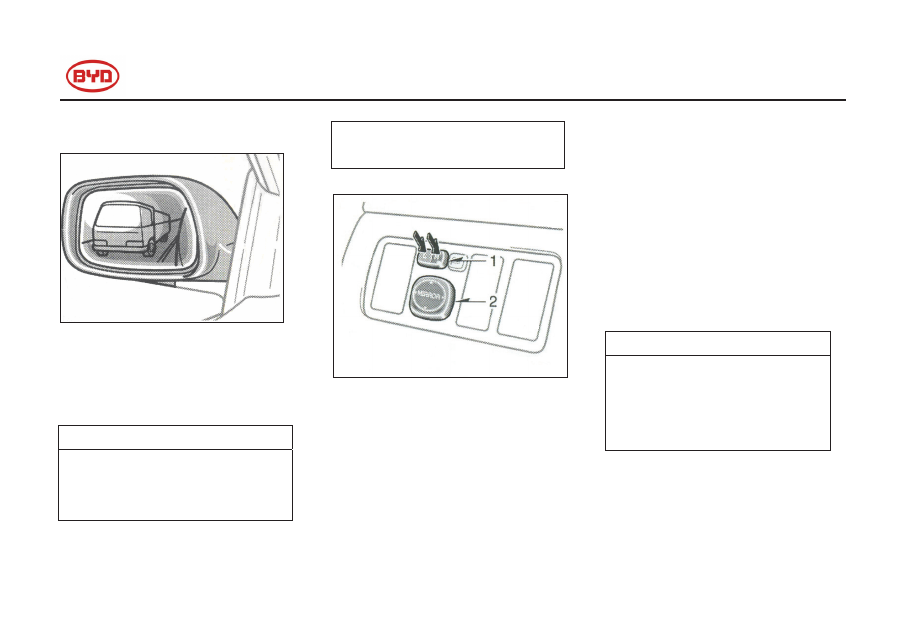

Power outer rear view mirror (Option)



Adjust the mirror so that you can just see
the side of your vehicle in the mirror.



CAUTION

Do not adjust the mirror while the
vehicle is moving. Doing so may
cause the driver to mishandle the

vehicle and thus an accident may
occur.

Power rear view mirror control(Option)



To adjust a mirror, use the switches. (Taxi
model and training model are not
designed with this feature.)
1. Choice switch-To select the mirror to be

adjusted, push the switch to “L” or “R”.

2. Control switch - To move the

mirror, push the switch in the
desired direction.
Mirrors can be adjusted when the key is in
the “ACC” or “ON” position.






NOTICE

If the mirror is blocked by the ice, do
not operate the control or scrape the
mirror face. Use a spray deicer to
free the mirror.





                                                         F3/F3R  OWNER’S  MANUAL



- 59 -

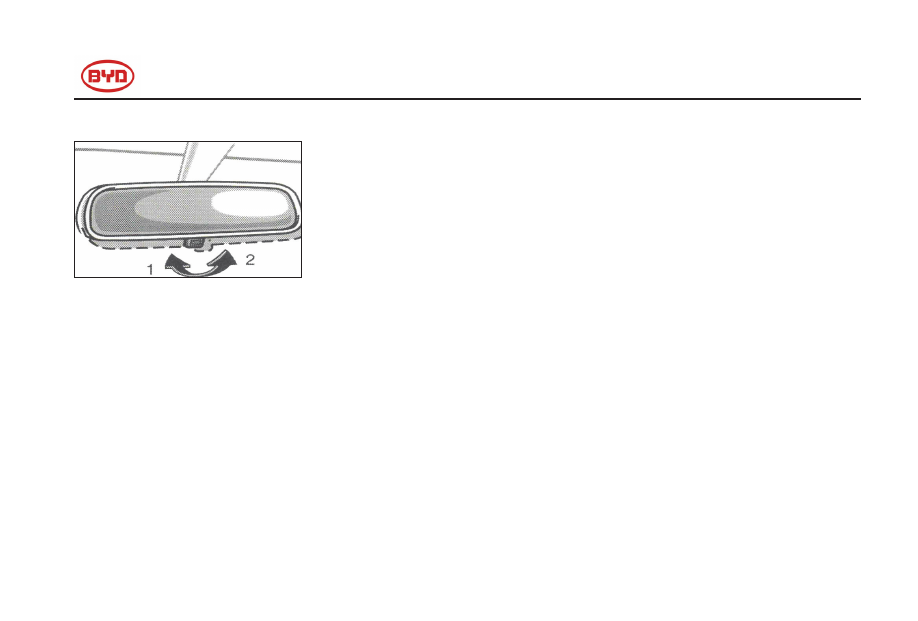

Interior rear view mirror




Adjust the mirror so that you can just see the
rear of your vehicle in the mirror.
Pull the lever toward you (position 2 in the

illustration) to reduce glare from the headlight
of the vehicle behind you during night driving.



Daylight driving at position 1:
The reflection in the mirror has greater clarity
at this position.
Night driving at position 2:
Remember that by reducing glare you also
lose some rear view clarity.

The mirror has a direction display
function (Option):
Start condition: The ignition switch is turned
to the ACC/ON position.
















                                                         F3/F3R  OWNER’S  MANUAL



- 60 -

SECTION 1-4
OPERATION OF INSTRUMENTS AND CONTROLS

4. Light, wipers, defogger, and HUD (Head-up Display)
Headlights and turn signal light………………………………………………………………………………………………

. 61

High mounted braking light…………………………………………………………………………………………………... 64
Emergency flashers……………………………………………………………………………………………………………64
Front fog lights……………………………………………………………………………………………………………….. 65



Rear fog lights………………………………………………………………………………………………………………… 66
Rear interior light ……………………………………………………………………………………………………………..66
Ignition switch light…………………………………………………………………………………………………………... 67
Front interior light ……………………………………………………………………………………………………………68



Front reading lamp……………………………………………………………………………………………………………. 68
Windshield wipers and washer………………………………………………………………………………………………..68
Rear window defogger………………………………………………………………………………………………………...69
Speed HUD (heads up display) ………………………………………………………………………………………………70

                                                         F3/F3R  OWNER’S  MANUAL



- 61 -

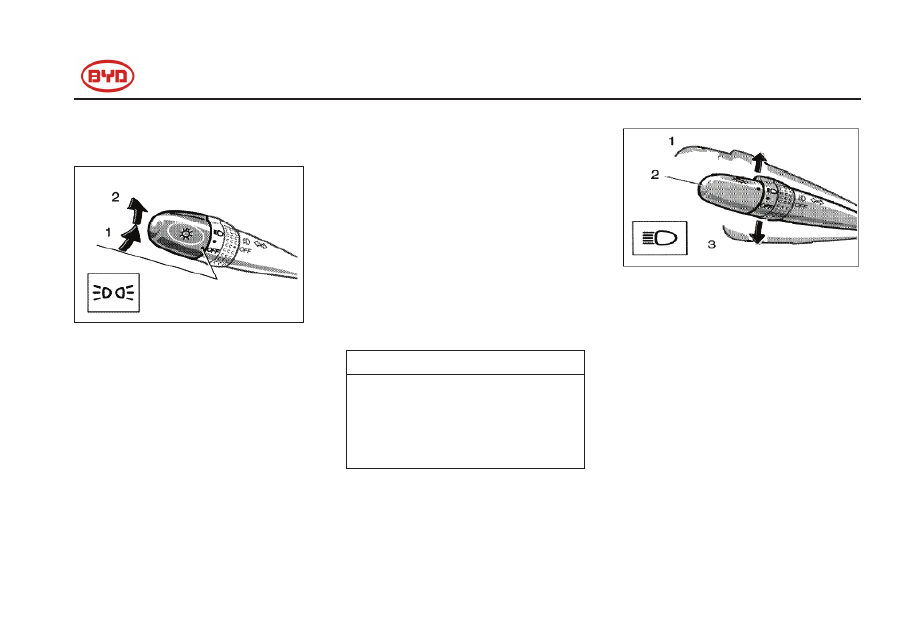

Headlights and turn signal light (without
automatic light control system)



HEADLIGHTS
To turn on the following lights, turn the
headlight/turn signal light switch
Position 1: position lights, license plate lights
and instrument panel lights.

The indicator light (green lights) for position
lights on the instrument panel indicate that

the position lights are on.
Position 2: headlights and all lights said
above.

Light reminder buzzer
A buzzer will remind you to turn the lights off
when the driver’s door is opened if you
remove the key with the headlight switched
on.


NOTICE

To prevent the battery from being
discharged, do not leave the lights on
for a long period when the engine is
not running.



High-low beams: turn the left multi
–function switch to the headlight switch.
For low beams, push the lever to position 2.
Pull the lever to position 3 for high beams.
The headlight high beam indicator light (blue
light) on the instrument panel will tell you that
the high beams are on.



                                                         F3/F3R  OWNER’S  MANUAL



- 62 -

(position 1)
Pull the lever all the way back. The flashing
high beam of headlights will turn off when you
release the lever.
The headlight high beam indicator light (blue
light) on the instrument panel will tell you that
the high beams are flashing.
You can flash the high beam headlights with
the knob turned to “off”.





Turn signal lights
To signal a turn, push the left
multi-function switch up or down to
position 1.
The key must be in the “ON” position.
The lever automatically returns after you
make a turn. But you may have to return it by
hand after you change a lane.

To signal a lane change, move the lever up or
down to the pressure point (position 2) and
hold it.
If the turn signal indicator lights (green lights)
on the instrument panel flash faster than
normal, it means that a front or rear turn
signal bulb is burned out.

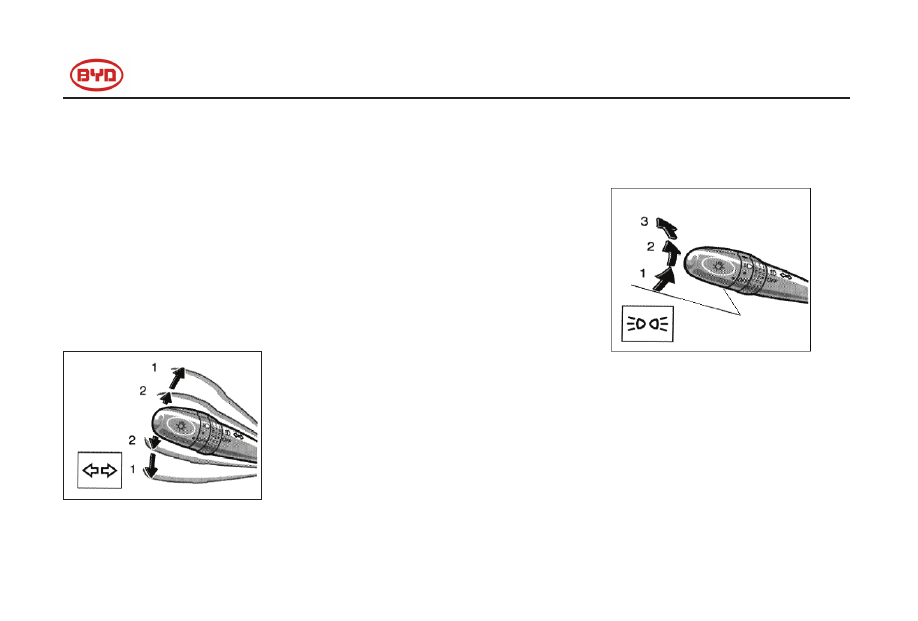

Headlights and turn signal lights (with
automatic light control system---optional)





Headlights
To turn on the following lights, turn the
light adjusting switch: Position 1: position
lights, license plate and instrument panel
lights.
The indicator light (green light) for position

Flashing the high beam of headlights

                                                         F3/F3R  OWNER’S  MANUAL



- 63 -

lights on the instrument
panel will tell you that the tail light are on.


Position 2: headlights and all lights said
above.
Position 3: (“AUTO”): headlights and all of the
light in position 2.
They automatically turn on or off depending
on the darkness of the surroundings.
When you drive the vehicle into a tunnel,
garage or other dark surrounding where
needs light immediately, turn the switch to
position 2 manually.






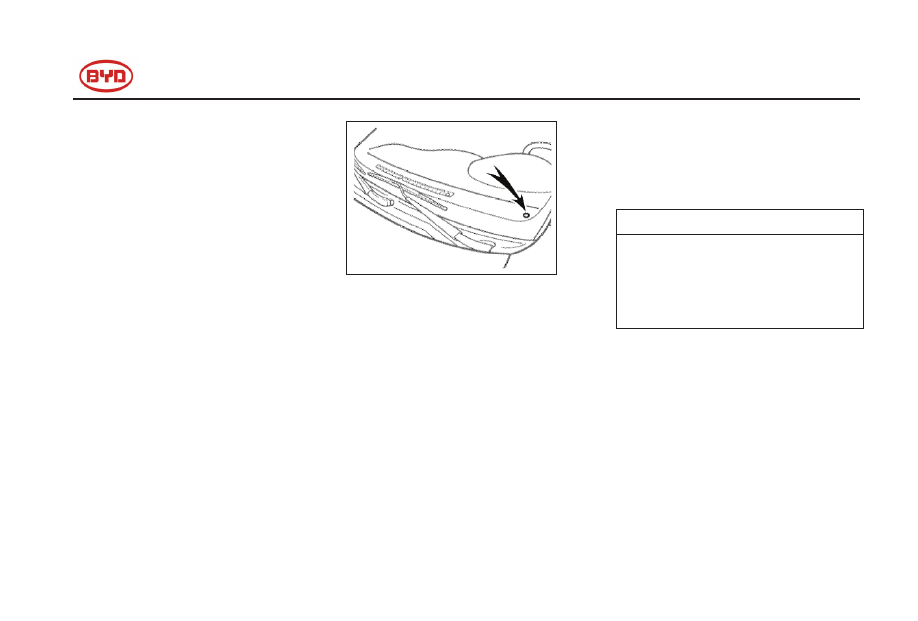

The automatic light control sensor is on the
top of the instrument panel at driver’s side.
Do not place anything on the instrument
panel, and do not affix anything on windshield
to block this sensor.
When you turn the ignition key from “ON” to
the “ACC” or “LOCK”, or pull the key out with
headlights switch on, the headlights will go
off.
If you want to turn on the headlights again,

turn the ignition key to “ACC” or “ON”. If your
vehicle will be parked for no less than one
week, make sure the headlight switch is off.


NOTICE

To  prevent  the  battery  from  being
discharged,  do  not  leave  the  lights  on
for a long period when the engine is not
running.




                                                         F3/F3R  OWNER’S  MANUAL



- 64 -

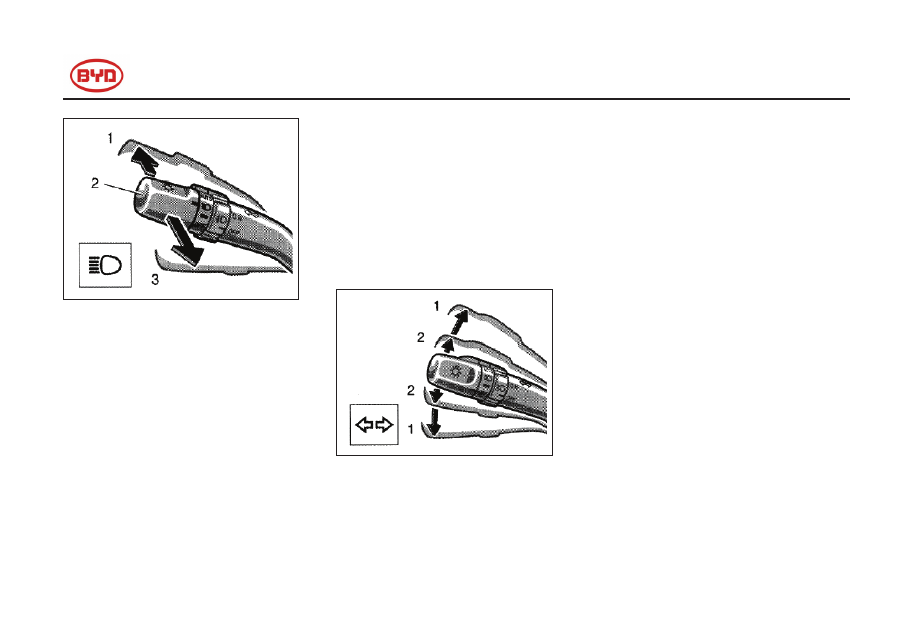

High-low beams: For high beams, push the
lever to position 1.

 For low beams, push the

lever to position 2. Pull the lever to position 3
for high beams. The indicator light (blue light)
for on the instrument panel the headlight high
beam will tell you that the high beams are on.

Flashing the high beam of headlights

(position 3)

Pull the lever all the way back. The flashing
high beam of headlights will turn off when you
release the lever.
You can flash the high beam headlights with
the knob turned to “off”.

Turn signal lights



To signal a turn, push the left multi-function
switch up or down to position 1.

The key must be in the “ON” position.
The lever automatically returns after you
make a turn, but you may have to return it by
hand after you change a lane.
To signal a lane change, move the lever up or
down to the pressure point (position 2) and
hold it.
If the turn signal indicator lights (green lights)
on the instrument panel flash faster than
normal, it means that a front or rear turn
signal bulb is burned out.
High mounted braking light (optional)
While pedaling, this light will be on together
with rear brake light to warn that the vehicle is
in the braking condition so that contingency
can be prevented.
Emergency flashers
