                                                           F3/F3R  OWNER’S  MANUAL



      - 17 -

Keys



Your vehicle is supplied with two kinds of
keys
1.  Master keys: these keys work in every

lock. (2)

2.  Sub key: this key will not work in the

luggage compartment. (1)

Note: Your F3R is equipped with 2 remote
keys with no spare key.

As the key is not needed when
locking the door, please take a master key
with yourself for spare use when your keys
are locked in the car accidentally



Key number plate
Your key number is shown on the plate. Keep
the plate in a safe place such as your bag,
not in the vehicle.
If you put the key in the vehicle, lock the all of
the doors, and there is not spare key, too,

you should smash the
smallest window and open the door. In this
way, the cost will be very cheap. Pay
attention to the cullet, avoiding being injured.



Side doors



Unlocking and locking with key
Insert the key into the keyhole and turn it.
To unlock: turn the key clockwise.
To lock: turn the key anticlockwise.

                                                           F3/F3R  OWNER’S  MANUAL



      - 18 -

Vehicles with the central door lock system. All
doors lock and unlock simultaneously with
the driver’s door.



Unlocking and locking with inside lock
knob
Move the lock knob.
To unlock: pull the knob backward
To lock: push the knob forward
If you want to lock the door from the
outside, set the knob in the lock position

before closing the door. The outside door
handle must be held up while front doors are
being closed.

Do not lock your keys inside the car.
The driver’s side door can not be locked
when the door is open and the key is in the
ignition.
The driver’s door can be opened from the
inside even if the inside lock knob is in the
lock position.




Unlocking and locking with central door
lock switch
Push the switch

To unlock: push the front of the switch.
To lock: push the rear of the switch
All the doors lock or unlock simultaneously.
Unlocking and locking the door
automatically

                                                               F3/F3R  OWNER’S  MANUAL



       - 19 -

When the speeds reach to 20km/h, all doors
will be locked automatically.
When you turn the ignition key from “ON” to
“ACC” or “LOCK”, all doors will be opened.
You can cancel these functions. For details,
see the section “Settings of optional
functions”.




Rear door child protector



Move the lock lever to the “LOCK” position as
shown in the figure.
When  the  child-protector  is  locked,  you  can
not  open  the  rear  door  via  the  inside  door
handle.  We  recommend  using  this  feature
when ever small child are in the vehicle.



.













CAUTION

Before driving, be sure that the doors
are closed and locked, especially
when small children are in the
vehicle. Along with proper use of seat
belts, locking the doors helps
prevent the driver and passengers
from being thrown out from the
vehicle in an accident. It also helps
prevent the doors from being opened
unintentionally.

                                                               F3/F3R  OWNER’S  MANUAL



       - 20 -







1.  Indicator
2.  “LOCK” switch
3.  “UNLOCK” switch
4.  “PANIC” switch
The wireless remote control system is
designed to lock or unlock all the side
doors and back door in the distance of 1
m or so.

To operate any switch, push it slowly
and securely. At this time, the indicator
flashes once.
Observe the following instructions to avoid
damages:

●

Do not leave the key in places where the

temperature becomes high such as on the
dashboard.

●

Do not disassemble it.

●

Avoid knocking it hard against other objects

or dropping it.

●

Avoid water entry.

If the wireless remote control does not
actuate the doors, or can not operate from a
normal distance, or the   indicator on the key

 is dimmed or does not illuminate,

 please do the following actions:

●

Check for closeness to a radio

transmitter such as a radio station or an
airport which can interfere with normal
operation of the key.

●

The battery may have been consumed.

Check the battery inside the transmitter.
Replace the battery. For details, see
“Replacing the battery in the remote control”.

Wireless remote control

                                                           F3/F3R  OWNER’S  MANUAL



      - 21 -

If you lose your wireless remote control key,
contact your BYD AUTO
service station as soon as possible.
  “LOCK” switch
If the switch is kept being pressed, the
operation is not repeated. Release the switch
and then push again for another operation.
To lock: push the “LOCK” switch, all the side
doors and back door are locked
simultaneously. At this time, the turn signal
lights flash once.
If the key is in the ignition switch, locking and
unlocking can not performed by the remote
control. If   the key is not in the ignition switch



and no doors are locked, press the “LOCK”
button on the remote control, and the forth

(fifth for F3R) door will



be locked. At the same time, the horn will
buzz one time to make a warning
without entering the anti-theft mode.
When the forth (fifth for F3R) door is closed
but do not in the state of anti-theft, press the
“LOCK” switch to lock the door.

Finding the vehicle: when the vehicle enters
the state of anti-theft, press the “LOCK”
switch and you will hear a buzz and watch the
turn signal light flashes 15 seconds. (When
you do not ensure the position of your vehicle,
you can use this feature to find your vehicle.)
Under the state of finding the vehicle, press
the “LOCK” switch again to
enter this state again.



Cancel warning:

while the vehicle is under the state of anti-

theft, the  warning system is  activated.

 Press the “LOCK” switch, and all of

the doors will be locked one time. At the
same time, the warning will be cancelled. In
this way, the vehicle is also under the
anti-theft state.
 “UNLOCK” SWITCH
If the switch is kept being pressed, the
operation is not repeated. Release the switch
and then push again for another operation.

To unlock: press the “UNLOCK”
switch, and all doors will be unlocked while
the turn signal light will flash

                                                           F3/F3R  OWNER’S  MANUAL



      - 22 -

twice. If you press this switch when the
vehicle is under the state of anti-theft, the
vehicle will be unlocked and the turn signal
light will flash three times.
You can not unlock the vehicle by pressing
the “UNLOCK” switch if
the key is in the ignition switch. If under the
state of anti-theft and the key is in the ignition
switch, pressing the “UNLOCK” switch can
exit from the state of anti-theft and open all of
the doors simultaneously.
While using the wireless remote control to
open the key, the rear inner
light and ignition switch reminder
light will be on for 30 seconds, and
then off. (This function is optional.

For details, see “Settings of optional

functions”.)
You have 30 seconds to open a door after
using the wireless remote control unlock
feature. If a door is not opened by then, all
the doors will be automatically locked again.

Quit the anti-theft state:
when the car

 is in the anti-theft state

(including that the anti-theft warning is on),
press “UNLOCK” switch and all the doors will
be open once with the turning light flash for
three times. At


the same time,

the car will quit the anti-theft  state.

“PANIC” switch
Press the “PANIC” switch for 1.5 seconds or
longer at any time to start intermittent

warning and enable the turn signal light to
flash. The warning lasts about 30 seconds. If
you want to stop this warning within the 30
seconds, you can press “UNLOCK” once or
“PANIC” again (Please do
not press this switch during driving).

Replacing the battery in the remote
control
For replacement, use two CR2016 lithium
batteries or the equivalent. It
is recommended to go to BYD AUTO service
station to replace it.





                                                           F3/F3R  OWNER’S  MANUAL



      - 23 -

CAUTION

Special care should be taken to prevent
small children from swallowing the
removed battery or components.



NOTICE

Dispose of used batteries according to
the local laws.
Replace the battery by following
procedures:



1. Open the wireless remote with a
screwdriver or other tool as equivalent.



2.

Remove the module from the key
frame.





3.

Put in a new battery with the positive
side up. Tighten the cover with
screws.








                                                           F3/F3R  OWNER’S  MANUAL



      - 24 -

NOTICE

●

Make sure the positive side and
negative side of the battery are
faced correctly.

●

Do not replace the batteries with
wet hands. Water may cause
unexpected rust.

●

Do not touch or move any
components inside the

transmitter, or it may interfere
with proper operation.

●

Be careful not to bend the

electrode when inserting the

battery and that dust or oils do
not adhere to the case.

●

Close the cover securely.




After replacing the battery, check whether the
key operates properly. If the key still does not
operate properly, contact your BYD AUTO
service station.

Specification of the remote control
Frequency range: 314.9-315.1 MHz
Emission power: ≤5500  μV/m
Spurious emission threshold: ≤610μV/m
Bandwidth: ≤300 kHz














NOTICE

●

Don’t change emission frequency,
increase the emission power
(including installing frequency
amplifier), or install other antenna
by yourself.

●

Don’t bring baleful disturbance to
legal wireless communications.
Upon disturbance, stop using it and
contact with BYD AUTO service
station to eliminate disturbance.

●

Don’t use it on airplane or around
the airport.






                                                           F3/F3R  OWNER’S  MANUAL



      - 25 -

Power windows(Option)



Operating the switch
The ignition key must be in the “ON” position.
Operating the driver’s window
Using the switch on the driver’s door can
control all of the doors.
Normal operation: Press the switch to
enable the window to rise or descend.
To open: lightly push down the switch.

To close: lightly pull up the switch.



Automatic operation
Push the switch completely down and then
release it. The window will fully be opened or
closed. To stop the window partway, lightly
move the switch in the opposite direction and
then release it.









Operating the passengers’ windows
Use the switch on each passenger’s door or
the switches on the driver’s door that control
each passenger’s window.
The window moves as long as you press and
hold the switch.
To open: lightly push down the switch.
To close: lightly pull up the switch.
If you push down the window lock switch on
the driver’s door, the passengers’ windows
can not be operated.



                                                           F3/F3R  OWNER’S  MANUAL



      - 26 -

F3



F3R






CAUTION

●

Power  windows  do  not  have  the
jam protection function, so please
pay attention to your operation.

●

Recommend  to  use  the  window
lock  switch  when  there  are
children in the vehicle.

●

Make  sure  that  the  ignition  key  is
taken  out  when  you  leave  the
vehicle.



                                                           F3/F3R  OWNER’S  MANUAL



      - 27 -

Luggage compartment lid (F3)



To open the luggage compartment lid
from the outside, insert the master key
and turn it clockwise.
See “Luggage storage precautions” in
Section 2 for precautions when loading
luggage.
To close the luggage compartment lid, lower
it and press it. Then, try to pull upward to
make sure it is really closed.





CAUTION

Keep the luggage compartment lid
closed while driving. This not only
keeps the luggage from being
thrown out but also prevents
exhaust gases from entering the
vehicle.


Luggage component inner control lever
(F3)



Pull the lever up, and the luggage component
lock will be opened.

Cancel the function of luggage
component inner control lever (F3)



After closing the luggage component, insert
the main key and turn it clockwise to cancel
the function of the inner control lever. In this
situation, you can not open the luggage
component with the sub key.



                                                           F3/F3R  OWNER’S  MANUAL



      - 28 -

Back door (F3R)



Open the back door
1. Insert the main key and turn it clockwise, or
press the “UNLOCK” button on the wireless
remote control (All other doors are opened at
the same time).







2. Lift the outer handle to open the door.
See “Luggage storage precautions” in
Section 2 for precautions when loading
luggage
To close the back door, lower it and press it.
Then, try to pull upward to make sure it is
really closed.



CAUTION

Keep the hatch-back door closed while
driving. This not only keeps the luggage
from being thrown out but also prevents
exhaust gases from entering the vehicle.















                                                           F3/F3R  OWNER’S  MANUAL



      - 29 -

Engine hood



To open the engine hood:
1.  Pull the hood lock release lever and

the hood will spring up slightly.

CAUTION

Before driving, be sure that the hood is
closed and securely locked.
Otherwise, the hood may open
unexpectedly while driving and an
accident may occur.






2.  In front of the vehicle, pull up the

auxiliary catch lever and lift the hood.



3.  Hold the hood open by inserting the

supporting rod into the slot

Before closing the hood, check whether you
left any tools or rags inside. Return the
supporting rod to its clip. Then, lower the
hood and make sure that it locks into place. If
necessary, press down gently on the front
edge to lock it.


                                                           F3/F3R  OWNER’S  MANUAL



      - 30 -

CAUTION

After inserting the supporting rod into
the slot, make sure the rod supports
the hood securely, preventing from
falling down on to your head or body.

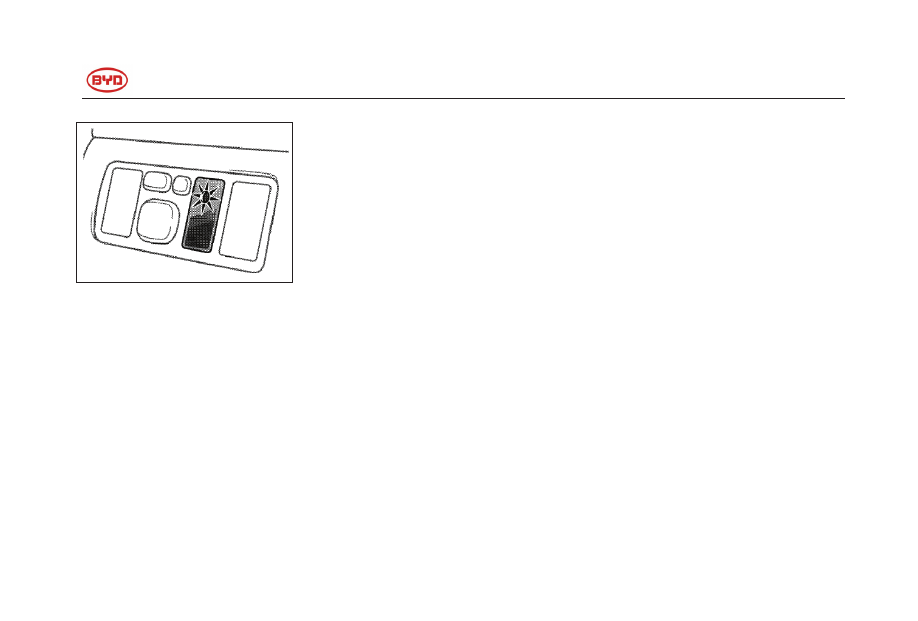

Anti-theft system(Option)



It is used to prevent the vehicle from
stealing. When the vehicle enters the
anti-theft state, there will
be a warning in the following situations:

●

Any side doors are opened.

●

The ignition switch is turned to “ON”
position.

●

Disconnect or re-connect battery or
control components of anti-theft system.

●

The vehicle is knocked.

If someone wants to damage or enter the
vehicle, the system will enable the turn signal
light to flash and send an alarm.

Manual setting of the function



Use the wireless remote control to manually
set the anti-theft system.
Press the “UNLOCK” switch to activate the
anti-theft state and. Then, the turning light
flashes once while all the doors are locked.




                                                           F3/F3R  OWNER’S  MANUAL



      - 31 -



Press the “LOCK” switch and the manual
anti-theft setting will be exited in 1 second.
The indicator will flash slowly.
In the following situations, the anti-theft state
can not be enabled:
●

Any one door is opened.

The buzzer will buzz for about 1 second.
Close the door and try again.
Automatic setting of the function
This is an optional function. To use this

function, change the function mode first. For
details, see “Settings of optional functions”.
If you take the key out, close the side doors,
and do not operate the wireless remote
control in 30 seconds, the vehicle will enter
the anti-theft state automatically. At this time,
inserting the key into the ignition switch will
cause an alarm. When the key is at the “ON”
position, the anti-theft state will be quitted
automatically. You can also press the
“UNLOCK” switch to quit the state.
Cancel the state of anti-theft
Press the “UNLOCK” switch, and all of the
doors will be opened while the
vehicle quit the anti-theft mode.

The relations between the system state

and the actions:
●

If the anti-theft system is deactivated,
the turn signal lights will flash twice.

●

If the anti-theft system is activated, the
turn signal lights will flash three times,
and the anti-theft indicator light will flash
quickly. When the ignition key is turned
to the “ON” position, the indicator light
will be off.

After you quit the anti-theft state, the rear
interior light and ignition key reminder light
will be on for about 30 seconds go off even
when the doors are closed. The delay time
can be modified. For details, see the
“Settings of optional functions”.
If you can not quit the anti-theft mode by
using wireless remote control, you

                                                           F3/F3R  OWNER’S  MANUAL



      - 32 -

can use the key to cancel it: within the 15
seconds when the doors are opened, turn the
ignition key from “ACC” to “ON” ten times,
and the state will be disabled.
After the anti-theft state is disabled, all of the
doors will be locked again, and the vehicle
will enter the anti-theft state again if any one
door
is not opened.
Starting the anti-theft warning
When the anti-theft system detects an
abnormal condition, the signal light will flash
and the warning will be on for 30 seconds.
●

Any door is opened.

●

The key is in “ignition” position.

●

Reconnect the battery or anti-theft
module.

●

The vehicle is knocked.


Dual-testing function
This feature is realized through the dual
testing below.
●

A beep will be sent as an alarm upon a
light knock in anti-theft mode.

If your vehicle detects a light knock in 10
seconds in anti-theft mode, it will warn by
buzzing with the turning lights flashing for 30
seconds.
●

A beep will be sent as an alarm and the
turning lights will flash for 30 seconds
upon a heavy knock in anti-theft mode.

The alarm sensitivity against knocks can be
regulated. For details, see the corresponding
part in “Steps for changing optional

functions”.

Restarting the warning
The warning will restart on the following
conditions after warning stops




Any door being open.



Key being turned to “Start”
position.

Your vehicle will alarm by buzzing with the
turning lights flashing for 30 seconds and
pausing for 15 seconds. This action circulates
for three times.
The cycle can be changed. Refer to “Settings
of optional functions” for details.

Resetting of anti-theft system
