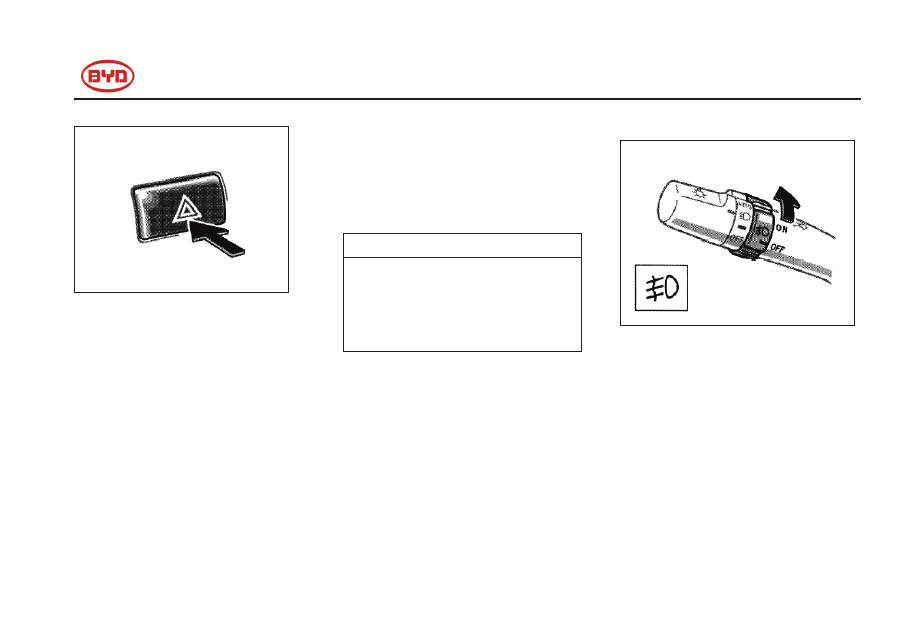

To turn on the emergency flashers, press
the switch.
All the turn signal lights will flash. To turn
them off, press the switch once again.
Turn on the emergency flashers to warn other
drivers if your vehicle must be stopped where
it might be a traffic hazard.
Always pull as far off the road as possible.
The turn signal light switch will not work when

the emergency flashers are operating.





NOTICE

To prevent the battery from being
discharged, do not leave the switch on
longer than necessary when the
engine is not running.

Front fog lights (option)



To turn on the front fog lights, turn the left
multi-function switch lever. They will
illuminate when the position lights are
turned on.
The indicator light on the instrument panel for
the front fog lights will tell you that the front
fog light is on.


                                                         F3/F3R  OWNER’S  MANUAL



- 66 -


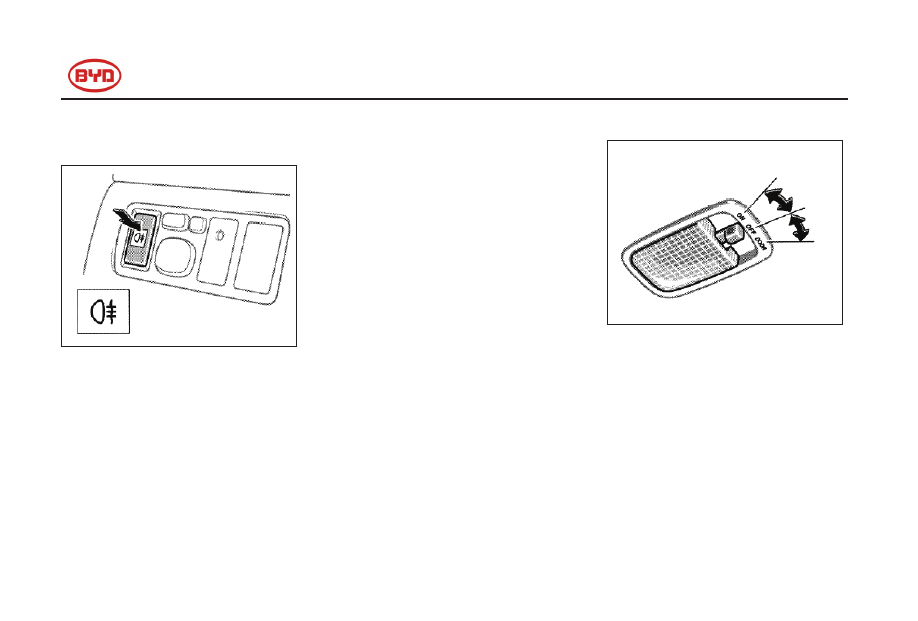

Rear fog lights



To turn on rear fog lights, press this
switch. Rear fog lights will be on upon
following conditions:
While the position lights switch, the front fog
lights, as well as the switch of the rear fog
lights are turned on, the rear fog lights will be
on.

While the headlights switch and rear fog
lights switch are turned on, the
rear fog lights will be on.
While the rear fog lights switch is turned on,
the rear fog lights indicator light on the
instrument panel will be on.
While the headlights switch or the position
lights switch and front fog lights switch is
turned off, the rear fog lights will be not on
even you re-open the rear fog lights switch,
While all of the other lights are off, the rear
fog lights will be off automatically. To turn on
the rear fog lights, press the rear fog lights
switch again.

Rear interior light



To turn on the interior light, slide the
switch.
The rear interior light switch has the
following positions:
“ON”: to keep the light on all the time.
“OFF”: to turn the light off.
“DOOR”: to turn the light on when any one
side door or back door is

                                                         F3/F3R  OWNER’S  MANUAL



- 67 -

opened. The light goes off when all the side
doors and back door are closed.

Illuminated entry system
When the switch is at the “DOOR” position,
the light will illuminate upon opening any one
door. After all the side doors and back door
are closed, the light remains on for about 30
seconds before fading out.
However, the light goes out immediately in
the following cases.
●

All the side doors and back door are
closed when the ignition key is in the
“ON” position.

●

All the side doors and back door are
closed and locked by the

wireless remote control.

When all the side doors and back door are
unlocked using the wireless remote control,
the light will illuminate and remain on for
about 30 seconds before fading out.
This function can be activated or deactivated.
For details, see “Settings of optional
functions” in Section 1-2.

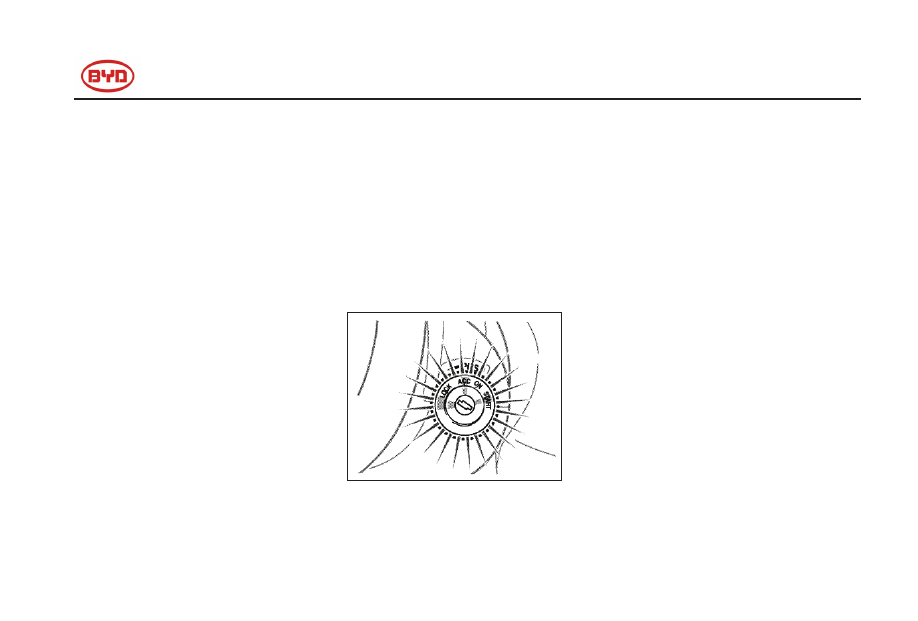

Ignition switch indicator light(Option)



For easy access to the ignition switch, the

ignition switch light comes on when any
of the side doors or the back door is
opened.
●

While all the side doors and back door
are closed, the light will illuminate and
remain on for about 30 seconds before
fading out.

●

When all the side doors and back door
are locked using wireless remote control,
or after all the side doors and back door
are closed, turn the ignition switch to the
“ON” position, and the light fades.

●

When the all side doors and back doors
are opened with wireless remote control,
the light will be on and remain on for
about 30 seconds even if the doors are
not opened.

This function can be activated or deactivated.
For details, see “Settings of optional

functions” in Section 1-2.

                                                         F3/F3R  OWNER’S  MANUAL



- 68 -








































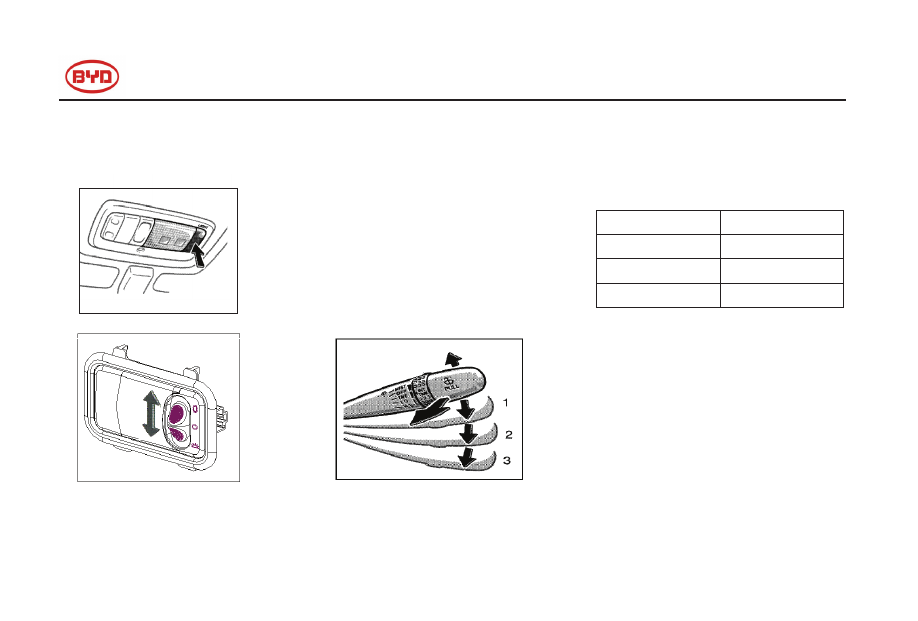

To turn on the windshield wipers, move
the lever to the desired set position.
The ignition switch must be at the “ON”
position.

Lever position

Operation

Position 1

Intermittent

Position 2

Slow

Position 3

Fast

To make a wipe only one time, lift the lever up
and release it.









To turn on the front interior light,
press the switch. To turn it off, press
the switch again.

Front interior light(with power sunroof)






Front interior light(with power sunroof)



Front reading lamp (option for the
vehicle model without power
sunroof)
The operation for front reading lamp
is showed above.
Windshield wipers and washer

                                                         F3/F3R  OWNER’S  MANUAL



- 69 -

To squirt washer fluid, lift the lever up.
After the washer squirts, release the lever.
The wiper will operate a couple of times.
For instructions on adding washer fluid, see
“Adding washer fluid´in section 7-3.
In freezing weather, warm the windshield with
the defroster before using the washer. This
will help prevent the washer fluid from
freezing on your windshield, which can block
your vision.





NOTICE

Do not operate the wipers if the
windshield is dry. It may scratch
the glass, and damage the wiper.

Rear window defogger(Option)



With manual air conditioning controls





With automatic air conditioning controls

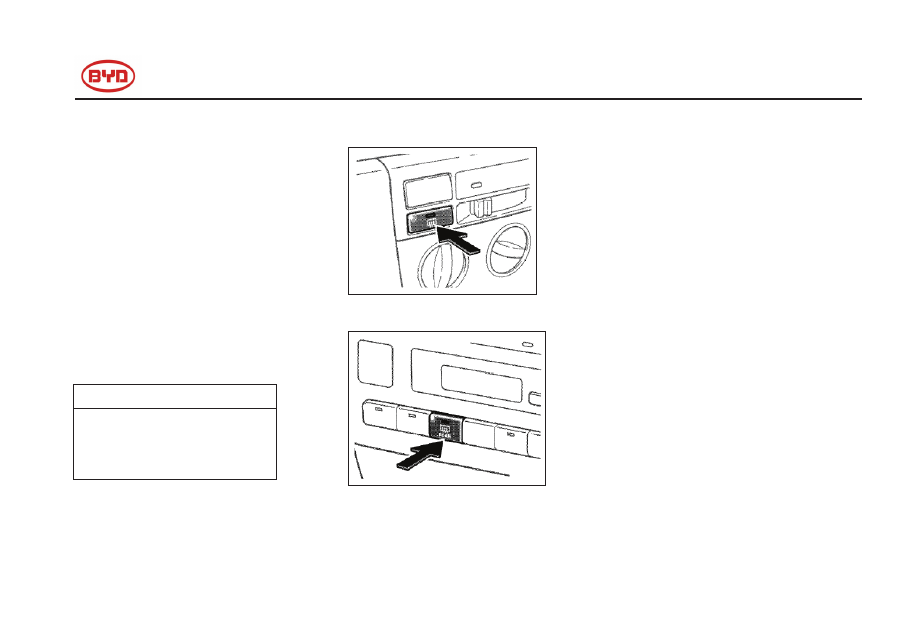

To defog or defrost the rear window, push
the switch.

The key must be in the “ON” position.
The thin heating wires on the inner side of the
rear window will quickly clear the window
surface. An indicator light will illuminate to

indicate the defogger is operating.
Push the switch once again to turn the
defogger off.

With automatic air conditioning controls, the
defogger goes off automatically after 15 min.

After the rear window is cleaned, make sure
the defogger is off. The battery will be

                                                         F3/F3R  OWNER’S  MANUAL



- 70 -

discharged if the defogger operate for long
time, especially when the car stays in
stop-and-go traffic. The defogger is not
designed for drying raindrop or melting snow.



NOTICE

●

With manual air conditioning
controls: to prevent the battery from
being discharged, turn the switch
off when the engine is not running.

●

When cleaning the inside of the rear
window, be careful not to scratch or
damage the heating wires or
connectors.




Speed HUD (Head Up Display) (option)
If the speed

HUD is started, the vehicle

speed will be projected on the windshield.
Thus, the driver can read the information of
speed while paying attention to the situation
of road.
In this way, the driving safety can be
improved.






Starting conditions:



The ignition switch is at “ON” position.



The power switch is pressed down.



The vehicle is moving.

Main technical specifications

Item

Parameter

Unit

Working

Voltage

DC: +9~+15

V

Working

Temperature

-30~70

°C

Storage

Temperature

-40~80

°C

Measuring

Range

0~199

km/h

Measuring

Error

+5%



Dimension

80*54*46

mm

                                                         F3/F3R  OWNER’S  MANUAL



- 71 -

 SECTION 1-5
OPERATION OF INSTRUMENTS AND CONTROLS

5. Instruments and service reminder indicators
Fuel  gauge……………………………………………………………………………………………………………………. 72
Engine  coolant  temperature  gauge  …………………………………………………………………… … … … … … … … … . . . 72
Tachometer… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … …73
Odometer  and  two  trip  meters… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … . . .7 4
Service  reminder  indicators  and warning  buzzers  … … … … …………………………………………………………………76





                                                         F3/F3R  OWNER’S  MANUAL



- 72 -

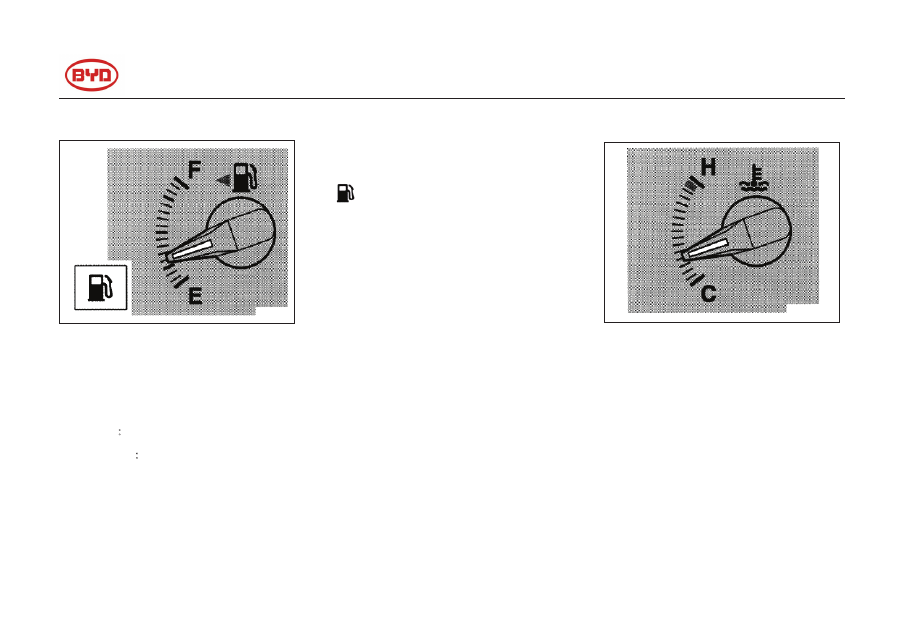

Fuel gauge



When the ignition switch is at “ON”
position, the gauge indicates the
approximate quantity of the fuel
remaining in the tank.
Nearly full: needle at “F”
Nearly empty: needle at “E”
It’s necessary to keep 1/4 tank of fuel.
The needle moves when braking,

accelerating or making turns. This is
caused by the fuel moving in the tank.

  Reminding of filling the fuel: if it

becomes yellow when needle at “E”,
please fill the fuel.

When you are driving on the slope or turning,
the fuel in the tank will be caused to swash.
Needle of fuel gauge would sway or warning
light of fuel quantity would usually be on
earlier.
When the ignition key is at “ON” position,
there is no malfunction even if needle of fuel
gauge is at “E”.




Engine coolant temperature gauge



The gauge indicates the engine coolant
temperature when the ignition switch
stays at “ON” position. Working
temperature of the engine varies with
weather and load of the engine.

If the needle moves into the red zone, your
engine is too hot. If you vehicle



                         F3/F3R  OWNER’S  MANUAL



- 73 -

overheats, park your vehicle and allow the
engine to cool.

Your vehicle may overheat during severe
operating condition, such as:
●

Driving up a long hill on a hot day.

●

Idling for a long period with the air
conditioning on in stop-and-go traffic.

●

Daggling other vehicles.

When the ignition switch is in “START”
position, there is no malfunction even if the
engine coolant temperature gauge needle
returns to “C”.







NOTICE

●

Do not remove the thermostat on the
engine cooling system as this may
cause the engine to overheat. The
thermostat is designed to control the
flow of coolant to keep the
temperature of the engine within the
specified operating range.

●

Do not continue driving with an
overheated engine. See “If your
vehicle overheats” in section 4.

Tachometer



The tachometer indicates the engine
speed in thousands of rpm (revolutions
per minute). Use it while driving to select
correct shift points and to prevent engine
lugging and over-running.
Driving when the engine is running too fast
may cause excessive engine loss and poor
fuel economy.



                                                         F3/F3R  OWNER’S  MANUAL



- 74 -

Remember. In most cases, the slower the
engine speed is, the fewer the fuel
is consumed.
When the ignition switch is in “START”
position, there is no malfunction even if the
engine coolant temperature gauge needle
returns to “0”.


NOTICE

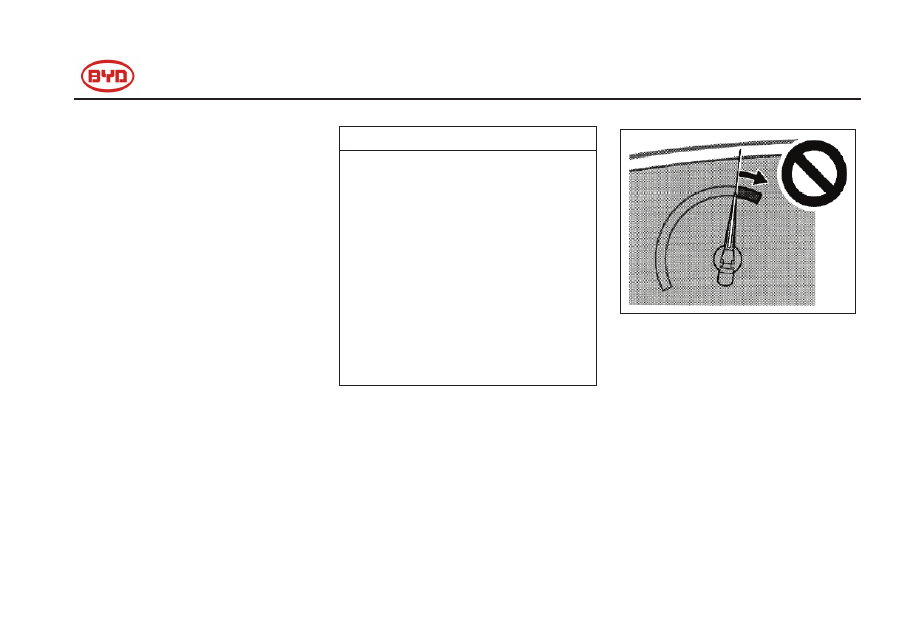

Do not let the indicator needle get
into the red zone. This may cause
severe engine damage.




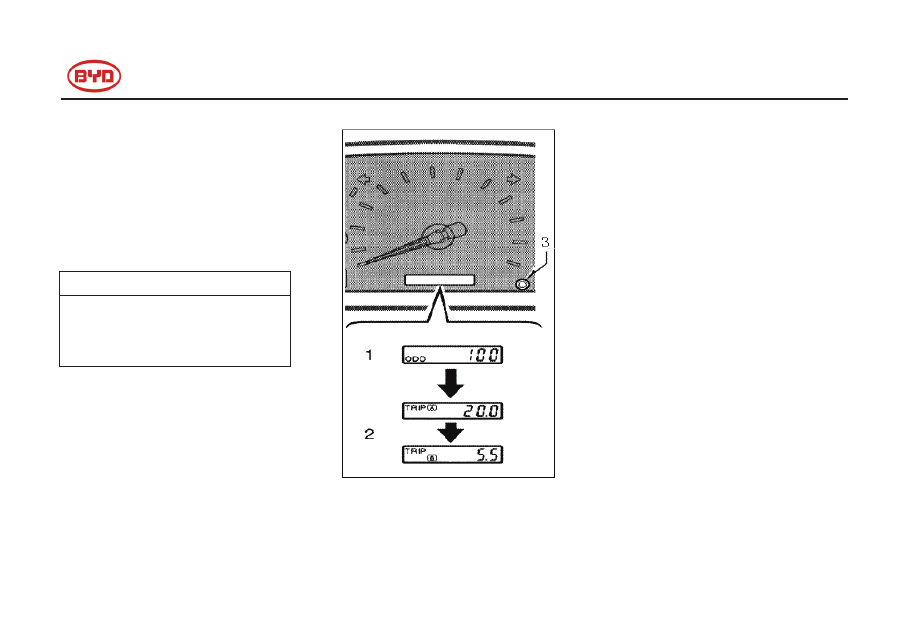

Odometer and two trip meters



This meter displays the following information:

1.  Odometer — shows the total distance

the vehicle has been driven.

2.  Two trip meters — shows two different

distances independently driven since
the last time each trip meter was set to
zero.
You can use one trip meter (TRIP A) to
calculate the fuel consumption and the
other (TRIP B) to measure the distance
on each trip.

3.  Trip meter reset knob — resets the two

trip meters to zero, and also change the
meter display.
To change the meter display,
quickly push and release the knob. The
meter displays changes in the order

                                                         F3/F3R  OWNER’S  MANUAL



- 75 -

from the odometer to trip meter (TRIP A),
then to trip meter (TRIP B), then back to
the odometer upon every pressing.
To reset the trip meter A to zero, display

the meter (TRIP A/ TRIP B) reading;
then, push and hold the knob until the
meter is set to zero.





















                                                         F3/F3R  OWNER’S  MANUAL



- 76 -

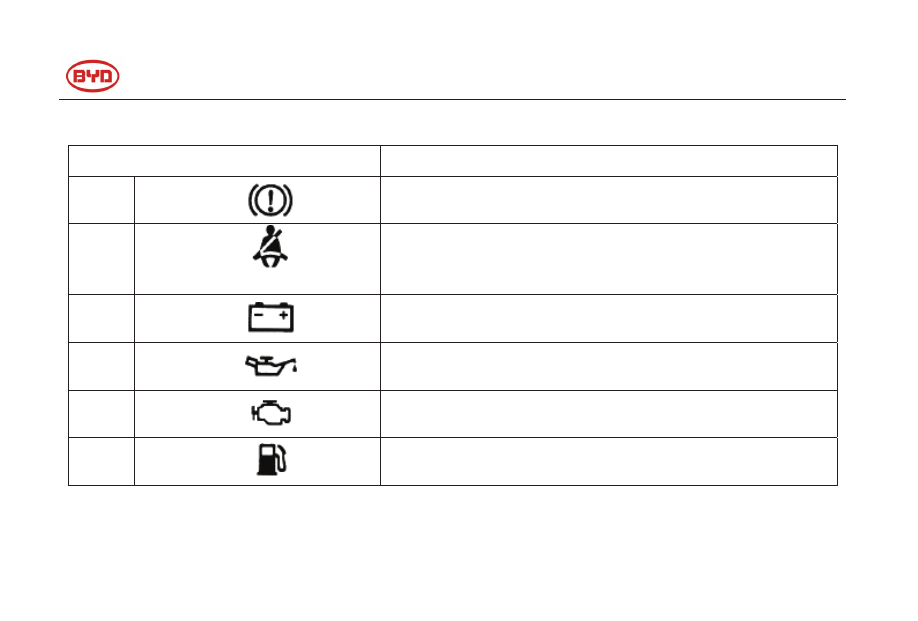

Service reminder indicators and warning buzzers



If the indicator lights on or the buzzer beeps…

Do this…

(a)



If you are not using the parking brake, park immediately and contact your BYD AUTO
service station

(b)



(indicator and buzzer)

Fasten driver’s seat belt

(c)



Park and check

(d)



Park and check

(e)



Take your vehicle to BYD AUTO service station

(f)



Fill the fuel on time



                                                         F3/F3R  OWNER’S  MANUAL



- 77 -

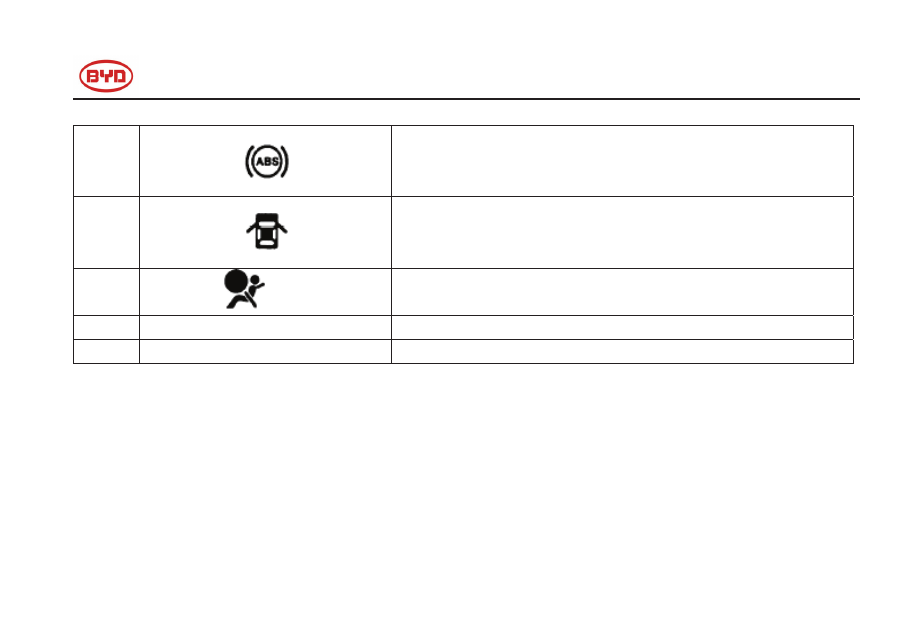

(g)





Take your vehicle to BYD AUTO service station

If the brake system warning light is still on, park immediately and contact your BYD
AUTO service station



(h)





Turn off all the side door and back door



(i)



(Option)



Take your vehicle to BYD AUTO service station



(j)



Key reminder buzzer



Remove the key



(k)



Light reminder buzzer



Turn off lights





                                                         F3/F3R  OWNER’S  MANUAL



- 78 -

(a)  Brake system warning light
This light comes on in the following cases
when the ignition key is at the “ON” position.

●

The brake fluid level is low.

CAUTION

It is dangerous to continue driving
normally when the brake fluid level is
low.

Have your vehicle checked at your BYD
AUTO service station in the following cases:
●

The light does not illuminate even if the
parking brake is applied when the
ignition key is in the “ON” position.

●

The light does not illuminate even if the
ignition key is turned on with the parking
brake released.

A warning light turning on briefly during

operation does not indicate a problem.



CAUTION

If either of the following conditions
occurs, immediately park your vehicle at a
safe place and contact your BYD AUTO
service station.
●

The light does not turn off even when
the parking brake is released while
the engine is running. In this case,
the brakes may not work properly

     and your stopping distance

will become longer.
Depress the brake pedal
firmly and bring the vehicle
to an immediate stop.

●

The brake system warning light
remains on together with the “ABS”
warning light.

In this case, not only the
ABS will fail but also the vehicle will
become extremely unstable during
braking.


(b)  Seat belt reminder light
This light reminds the driver to buckle up the
seat belt.
Once the ignition key is turned to “ON” or
“START”, the reminder light
flashes if the driver’s seat belt is not
fastened. Unless the driver fastens the belt,
the light keeps flashing.

(c)  Discharge warning light
This light warns that the battery is being

                                                         F3/F3R  OWNER’S  MANUAL



- 79 -

discharged.
If it comes on while you are driving, there is a
problem somewhere in the charging system.
The engine ignition will continue to operate
until the battery is discharged, however. Turn
off the air conditioning, blower, radio, etc.,
and drive directly to the nearest BYD AUTO
service station.
(d)  Low engine oil pressure warning light
This light warns that the engine oil pressure is
too low.
If it flickers or stays on while you are driving,
pull over to a safe place and stop the engine
immediately. Call a BYD AUTO service
station for assistance.
The light may occasionally flicker when the
engine is idling or it may illuminate briefly

after a hard stop. There is no cause for
concern if it then goes out when the engine is
accelerated slightly.
The warning light will be on if the level of oil is
low as well. This light
isn’t designed to indicate the low oil level. The
oil level must be inspected by oil dip rod.


NOTICE

Do not drive the vehicle with the
warning light on — even for one block.
It may ruin the engine.

(e) Malfunction indicator light
This light comes on when the electronic
injection system of the engine fails to work.
If it comes on, contact your BYD AUTO
service station as soon as possible.


(f) Low fuel level warning light
When the fuel is nearly empty, the
light will be on. Please fill the fuel at once.
When driving on the slope or taking a turning,
the light would usually be on
earlier because the fuel in tank will swash.

(g) “ABS” warning light
The light comes on when the ignition switch is
turned to the “ON” position. If there is no
malfunction about the ABS, the light will be
off in few seconds. Then, the light would be
on again caused by any malfunction of the
system.
When the “ABS” warning light is on (and the
brake system warning light is off), the

                                                         F3/F3R  OWNER’S  MANUAL



- 80 -

anti-lock brake system does
not operate, but the brake system still
operates conventionally.
When the “ABS” warning light is on (and the
brake system warning light is
off), the wheels could lock up during a
sudden brake or brake on slippery road
surfaces because the anti-lock brake system
does not operate.
If either of the following conditions occurs,
this indicates that a malfunction somewhere
in the components is monitored by the
warning light system. Contact your BYD
AUTO service station as soon as possible to
check the vehicle.

●

The light does not illuminate or become

solid on when the

ignition key is turned to the
“ON” position.

●

The light comes on while you are
driving.

A warning light turning on briefly during
operation does not indicate a problem.





CAUTION

If the “ABS” warning light remains on
together with the brake system warning
light, immediately park your vehicle at a
safe place and contact your BYD AUTO
service station.
In this case, not only the ABS will fail
but also the vehicle will become
extremely unstable during braking.



  (h) Open door warning light
This light remains on until all the side door
and back door are completely closed.

(i) SRS warning light
This light will illuminate when the ignition key
is turned to the “ON” position. After about 5
seconds, the light will go off. This means that
the system of the airbag is operating
properly.
The warning light system monitors the SRS
airbag system ECU, front seat belt
pretensioner assemblies, inflators, warning
light, interconnecting wiring, and power
