BYD e6A AUTO Owner's Manual





Vehicle Service & Maintenance 4-7

NOTICE

When cleaning the internal side of the rear

window, pay attention to not scratching or

damaging heating wire or its connector.

Please use a damp, soft cloth to clean the air

conditioning control panel, multimedia system,

instrument panel, control panel, and

switches.

Dip a clean, soft cloth into the water or warm

water, and then wipe away the dust gently.



















NOTICE

◆  Do not use organic substances (like

solvent, kerosene, alcohol, or gasoline)

and acid-base solutions, because these

chemicals will lead to color change,

taint, and peeling on the surface.

◆  Before using detergent or polish, first

please make sure they do not include

the substances mentioned above.

◆  If you use new liquid detergent, please

do not spill the liquid onto the inside

surface of the vehicle as it may contain

harmful substance. If there is any

spillage, please clean up the spilled

liquid at once in the way described

previously.



Leather Trimming inside the Car

For leather trimming, you can use neutral

detergent intended for woolen fabrics to clean

them.

Use a soft cloth dipped with 5% of neutral

detergent intended for woolen fabrics to

erase the dust, and then wipe off the residual

detergent with a clean, wet cloth.

If any part of the leather gets wet after

cleaning, please wipe it dry with a clean, soft

cloth and keep it in the ventilated shade for

drying.

BYD e6A AUTO Owner's Manual



4-8 Vehicle Service & Maintenance

NOTICE

◆  If stains cannot be removed with the

neutral cleanser, cleanser free of

organic solvent can be used.

◆  Don't wash leather with organic

substances at all, like volatile oil,

alcohol, gasoline, or acid or alkaline

solution, etc, as they will cause leather

to fade.

◆  The nylon brush or the synthetic fiber

cloth etc will sratch and damage the

good texture on the leather surface.

◆  Dirty decorative leather pieces will

cause mildew. Especially, keep the

decorative pieces clean and protected

from oil stains.

◆  Exposure to the sunshine for a long time

will make the leather surface be

hardened or shrink. Thus, the car should

be parked in the cool and shady place,

especially in the summer.

◆  In the hot summer, as the temperature

inside the car rises easily, objects made

from ethylene plastics, plastics, or

wax-included materials, which may stick

to leather in the high-temperature

environment.

◆  Incorrect cleaning of decorative leather

pieces will result in color fading or

stains.

If you have any question about vehicle

cleaning, please consult your local BYD

authorized service stations.









BYD e6A AUTO Owner's Manual





Maintenance Instructions 4-9



Chapter 4

Section 2

Maintenance Instructions

Maintenance .................................................................... 4-10
How to judge when the vehicle needs maintenance? ..... 4-11
BYD e6A Maintenance Program ..................................... 4-12









BYD e6A AUTO Owner's Manual



4-10 Maintenance Instructions

Maintenance

Scheduled maintenance is very important

BYD Auto Company strongly recommends

that users protect their new BYD e6A cars by

following the maintenance program, because

scheduled maintenance serves the following

purposes:



Power saving:



Extend its operating life



Enjoy driving



Drive safely



Drive stably



Conform to regulations on

maintenance



Conform to governmental regulations

NOTICE

Please refer to BYD e6A Maintenance &

Repair Manual and turn to BYD authorized

service station regularly for vehicle

maintenance.



The BYD e6A car has been designed to be an

economical and easy to maintain vehicle

which dispenses with many of the

maintenance services required before. To

ensure your vehicle runs with the best

efficiency, you must follow the maintenance

program.

Where can you get maintenance service?

It is best to have the vehicle maintained by a

local BYD authorized service station.

Technicians in BYD are all well-trained

professionals. They will get the latest service

information, such as proceedings about

technique, maintenance gist and internal

training program of special repair shop. They

have completed study in BYD Auto Company

before working, instead of study while

working. Isn't it the best way?

BYD authorized service stations have spent a

large amount of money on special tools and

maintenance equipment for BYD cars, which

helps to better complete tasks as well as

reduce expenses.

The maintenance department of BYD

authorized service stations can perform all

the maintenance program for your vehicle -

reliably and economically.

Which maintenance items can be

completed by driver himself?

Many maintenance items can be easily

completed by driver himself, as long as he

has some knowledge about mechanical

maintenance and also has some basic auto

tools. For easy operations, you can refer to

section 7.

Notice: special tools and professional skills

are required for part of maintenance

operation. These items must be maintained

by qualified technicians. Even though the

driver is a well-experienced technician, BYD

Auto Company still recommends you contact

BYD authorized service station for repair and

maintenance. What's more, they can keep a

record of maintenance for your vehicle, which

will be very helpful when you need

maintenance service.

BYD e6A AUTO Owner's Manual





Maintenance Instructions 4-11

How to judge when the vehicle
need maintenance?

Pay attention to changes in vehicle

performance and sound, as well as visual

signs for necessary repair. Some important

conditions are shown as below:



Abnormal motor starting noise



Coolant temperature stays high, still or

leaked



The motor is    stuck or has abnormal

noises



The motor shakes violently during

operation



The motor cannot be started



The power assembly has leaked



There is an abnormal smell from the

power assembly



Driving force is reduced obviously



The vehicle is leaking from underneath

(yet air conditioning water drops are

normal)



Exhaust sound changes (it may

indicate carbon monoxide leak) You

must drive with windows opened and

check the exhaust system immediately.



Flat tire; excessive noise made by tires

while turning a corner; uneven tire wear



The vehicle leans to one side while

driving in a straight line on the flat

ground.



Abnormal noises related to movement

of suspension



Braking is disabled; brake pedal or

clutch pedal feels like sponge; brake

pedal almost touches the floor; when

braking, the vehicle pulls to one side.



Temperature of motor coolant still

continues to be too high



The battery capacity decreases

obviously



Battery temperature still continues to

be very high, over-heated protection,

no power output

If any conditions are as above, drive your

vehicle to BYD authorized service station as

soon as possible, as your vehicle may need

adjustment or repair.

Tips

Do not keep on driving without any

inspection, or it may cause serious car

damage and human injury.





BYD e6A AUTO Owner's Manual



4-12 Maintenance Instructions

BYD e6A Maintenance Program

BYD e6A maintenance program is designed
for ensuring stable driving, reducing faults
and driving safely and economically.

You can refer to the schedule for intervals of
maintenance, which is almost scheduled
according to the reading on odometer or
time interval. It is subject to what comes
first.

For maintenance item out of the last
expiration date, it can also be maintained at
the same interval.

Maintenance interval for each item are all
recorded in the maintenance program.

Rubber hose (used for cooling and heating
system, brake system and fuel system)
must be checked by qualified technicians
according to the BYD e6A maintenance
program.

These are extremely important maintenance
items. If any deterioration or damage, the
hose must be replaced immediately. Notes:
rubber hose will be deteriorated with the
passing years, thus it may cause expansion,
abrasion or breakage.

Requirements for Maintenance Program

BYD e6A auto must be maintained according to the normal
maintenance program (you can refer to "Maintenance Program").









If the vehicle is operated under the following one or more special conditions, some maintenance

items are required to be performed more frequently.

A. Road Conditions

a.

Driving on rugged, muddy or snowmelt

affected roads

b.

Driving on dusty roads





B. Driving Conditions

a.

When the vehicle has towed a trailer;

used a camping trailer or top clamping

bracket

b.

When the vehicle has run at a short

distance repeatedly below 0 °C, within

8 km.

c.

When the vehicle has idled for a long time

or long run at a low speed such as police

car, taxi or delivery car.

BYD e6A AUTO Owner's Manual





Maintenance Instructions 4-13

Maintenance Program





Reading on odometer or months, subject to what comes first

×1000 km

3

8

13

18

23

28

33

38

43

48

53

58

63

68

73

Months

First

maintenance

6

9

12

15

18

21

24

27

30

33

36

39

42

45

Power assembly































a. Check if the cooling water pipe is

damaged and confirm that the pipe joint

is locked tightly

I



I



I



I



I



I



I



I

b. Check the coolant level in the expansion

tank

I



I



I



I



I



I



I



I

c. Replace coolant

Replace every 2 years or 40,000 km

d. Check and

replace the

gear oil in the

transmission

General using

conditions

I

R





R



I



R



I



R



I

Rigorous using

conditions

R: Shorten the cycle as required

Chassis and Car Body





e. Check and tighten the chassis set

screws

I



I



I



I



I



I



I



I

f. Brake pedal and parking brake

I



I



I



I



I



I



I



I

g. Brake pad and brake disc

I



I



I



I



I



I



I



I

h. Replace brake fluid

Replace every 2 years or 30,000 km

i. Pipeline and hose of brake system

I



I



I



I



I



I



I



I

Maintenance
Intervals



Maintenance
Items



BYD e6A AUTO Owner's Manual



4-14 Maintenance Instructions

j. Steering wheel, draw bar

I



I



I



I



I



I



I



I

k. Transmission shaft dust cover

I



I



I



I



I



I



I



I

l. Ball pin and dust cover

I



I



I



I



I



I



I



I

m. Front and rear suspension

I



I



I



I



I



I



I



I

n. Tire and inflation pressure

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

o. Check the front and rear wheel

alignment

I



I



I



I



I



I



I



I

p. Check if the wheel bearing has end play

I



I



I



I



I



I



I



I

q. Cooling or heating system

I



I



I



I



I



I



I



I

r. Air filter of air conditioner

I



R



R



R



R



R



R



R

s. Air conditioner refrigerant

I



I



I



I



I



I



I



I

t. Check the SRS system

I



I



I



I



I



I



I



I

u. Inspect the vehicle body damage

conditions

Every year


Note:

BYD e6A AUTO Owner's Manual





Maintenance Instructions 4-15



(a)  Definition for the symbols in the forms

I = Inspect and correct or replace as necessary; R = Replace, change or lubricate; C = Clean.

(b)  Rigorous using conditions refer to:





Frequent driving on dusty roads or exposure to the air rich in saline matters.





Frequent driving on bumpy roads, slopes, water-accumulated roads or mountain paths.





Driving in cold areas.





Use the brakes frequently and often slam on the brakes.





Use it as a tow vehicle frequently.





Use it as a taxi.





Above 32 °C, drive the vehicle in the crowded urban area for more than 50% running time.





Above 30 °C, drive the vehicle at a speed over 120 km/h for more than 50% running time.





Frequent driving under overloaded conditions.











BYD e6A AUTO Owner's Manual



4-16 Maintenance Instructions

BYD e6A AUTO Owner's Manual





Self-maintenance 5-1



Chapter 5



Self-maintenance

Foreword

Motor compartment Exterior ............................................. 5-2

Fuse Location ................................................................... 5-3
Precautions on Self-maintenance ..................................... 5-4
Location of Jack ................................................................ 5-5

























BYD e6A AUTO Owner's Manual



5-2 Self-maintenance

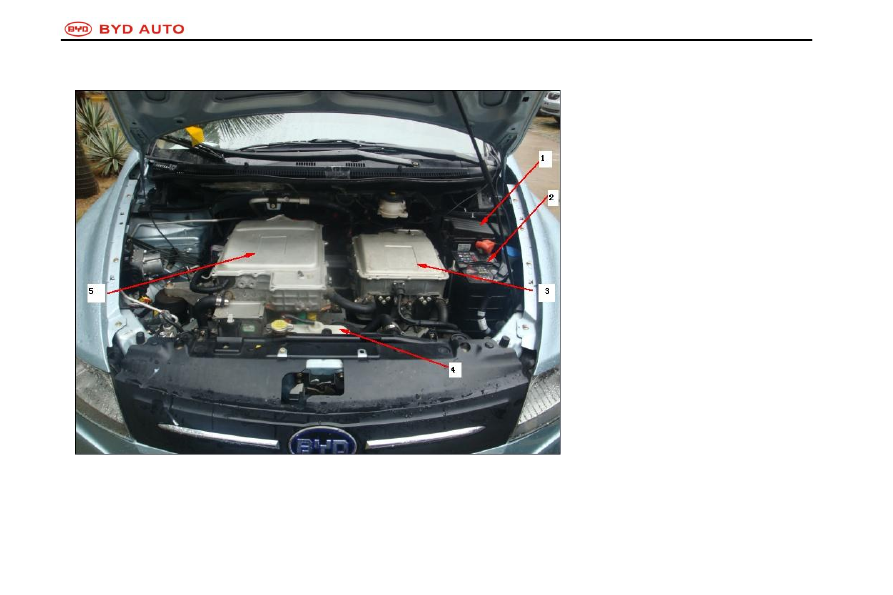

Motor compartment Exterior





1.

Distribution box assembly

2.

Battery

3.

DC-DC

4.

Expansion tank with coolant

5.

Drive motor controller













BYD e6A AUTO Owner's Manual





Self-maintenance 5-3

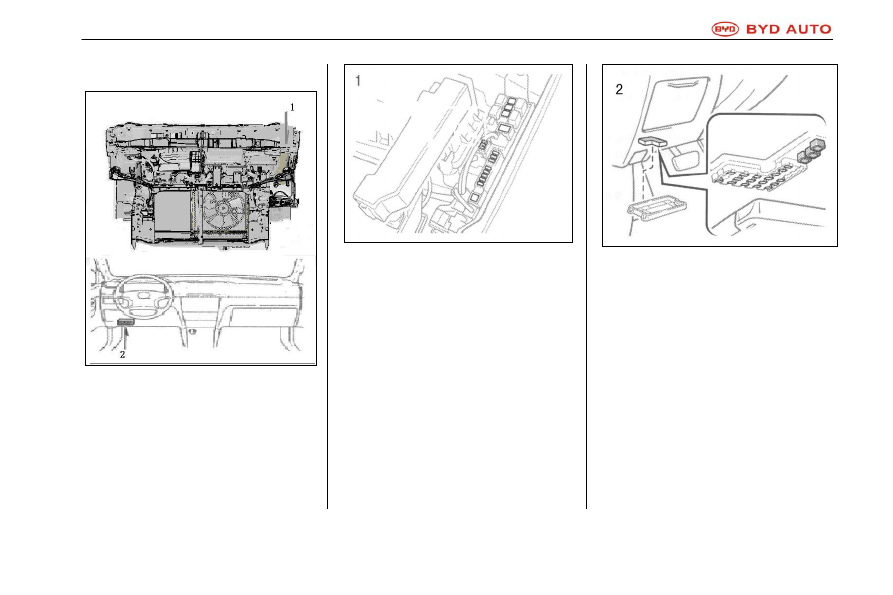

Fuse Location















Please refer to section 5-4 "Fuse and Relay"

for the name of the electric appliance

protected by each fuse.


























BYD e6A AUTO Owner's Manual



5-4 Self-maintenance

Precautions on Self-maintenance

In case of self maintenance, you must follow

the correct procedures in this section.

It is important to note that any incorrect or

incomplete maintenance may cause

malfunctions of the electric vehicle.

This section only gives explanations for
maintenance operations that can be easily

carried out by yourself. Some items must still

be maintained by qualified technicians with

special tools.

It is important to avoid any accidents or injury.

Please observe the following special tips.



















Tips

●  When the motor is running, you must

keep your hands, clothes and tools

away from the running fans. (It is best

to remove items such as rings,

watches and neckties.)

●  The motor in the motor compartment,

DC-DC, motor controller and radiator

are very hot immediately after the

vehicle has been running. Be careful

and do not touch them, nor the liquid in

the pipelines.

●  If the motor is very hot, do not take

down the radiator cover or unscrew the

drain plug to avoid burning.

●  Do not leave any flammable material in

the motor compartment such as paper

or cloth.

●  If you are working near an electric

cooling fan or radiator grille, you must

confirm that the power switch has

been turned off. When turning on the

power switch, if the temperature of the

motor coolant rises and/or turning on

the air conditioner, the electric cooling

fan of motor will start running

automatically.

●  Handle the storage battery with special

care, as it contains poisonous gas and

corrosive sulfuric acid.

●  The car shall only be lifted by a jack.

Do not crawl under the car; lift it with

car lifting jack or other firm braces.

●  No matter whether operating on the

top or bottom of the vehicle, you must

use eye protection to avoid dust and

splashes of fluid getting into your eyes.

●  Used engine oil contains potentially

harmful contaminants which may

cause dermatitis or skin cancer. Be

careful not to keep prolonged and

repeated contact with used engine oil.

Skin should be washed with soap and

water, to remove any used engine oil

thoroughly.

BYD e6A AUTO Owner's Manual





Self-maintenance 5-5

●  Do not put the used engine oil in the

place within the reach of children.

●  Dispose of the used engine oil and filter

by some safe and satisfactory means

and do not dispose together with the

household garbage, in the sewer or on

the ground. Refer to BYD authorized

service station for recycling or disposing

methods.

●  Since brake fluid may damage the eyes

as well as the paint finish, you must be

very careful in filling brake fluid; if it

splashes into the eyes, wash with fresh

water immediately; if your eyes still feel

uncomfortable, you must go to see a

doctor.













NOTICE

◆  Be careful to avoid battery short due to

accident.

◆  If the brake fluid overflows, you must

wipe it up completely, to avoid

damaging the components or paint

finish.

◆  If the brake fluid overflows, you must

wipe it up completely, to avoid

damaging the components or paint

finish.

◆  Note: do not scratch the glass by the

wiper bracket.

◆  Before closing the motor compartment,

check again that you have not left any

tools or a piece of cloth inside.





Location of Jack



Front



Back



BYD e6A AUTO Owner's Manual



5-6 Self-maintenance

When lifting a car with jack, place it in proper

position as shown in the figure.


        WARNING



In lifting, you must follow the regulations

below to reduce the possibility of human

injuries:

●  Do not place any part of your body

under the car lifted by a jack. Otherwise,

it may cause human injuries.

●  When the vehicle is lifted by jack, do not

start the motor or leave it in running.

●  Stop the car on the flat ground, make

sure the parking brake is applied and

block the wheels opposite the lifting

point, when necessary.

●  Make sure the jack is placed in the

correct lifting point. Lifting the car in

incorrect lifting point will damage the car

or the car may drop from the jack to

cause human injuries.

●  When the car is only lifted by a jack, do

not crawl under the car; a car supporting

bracket is required.

●  Do not lift the car if any people in it.
●  In lifting the car, do not put any thing on

the top or bottom of the jack.



NOTICE

Make sure the jack is stored properly, or it

may damage the vehicle.
