BYD E6. Service Manual - part 7





BYD e6A AUTO Owner's Manual

Air Conditioning System 1-85

-- Operation Gist

●  To cool down the vehicle after being

parked under the hot sunlight, open the

windows and drive for several minutes

to let the hot air flow out, and then

raise the windows to cool using the air

conditioner in a short time.

●  Confirm that the air suction grid in the

front of windshield is not blocked (such

as leaves or snow).

●  When it is moist, do not cool the

windshield. Otherwise, condensation

may fog on the windshield due to the

temperature difference between the

inside and outside of the vehicle.

●  You must keep it ventilated under the

front seat so as to make the air fully

recycled in the car.

●  In cold weather, you must set the

rotating speed of blower to a high

speed for one minute so as to clear the

snow or moisture in the air inlet

channel. By doing so, you can reduce

fogging on the windows.

●  When following other vehicles on a

dusty road or driving in windy and dusty

conditions, it is recommended to select

the internal air recirculation mode

temporarily. Thus the external air

suctions are closed to prevent external

air and dust entering the vehicle as well.

Heating

To get best effect, set the panel of air

conditioner to the following:

Automatic operation --

Press "AUTO" button

Temperature -- set to the desired

temperature

Air suction mode -- external recirculation

(ambient air)

Air conditioner -- OFF



Manual operation --

Fan speed -- set to the desired fan speed

Temperature -- set to high temperature

Air suction mode -- external recirculation

(ambient air)



Air supply mode --



Air conditioner -- OFF

●  To speed warm up, enable internal air

recirculation for a few minutes. To prevent

fog on the windows, enable external air

recirculation after the car has warmed up.

●  Press the "A/C" button down when

warming up, it may minimize the moisture

in air flow.

●  To warm up when performing defrost or

defog operation for windshield, you may

choose "              " mode.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



1-86 Air Conditioning System

Air Conditioning System

To get best effect, set the panel of the air

conditioner to the following:

Automatic operation --

Press "AUTO" button

Temperature -- set to the desired

temperature

Air suction mode -- external recirculation

(ambient air)

Air conditioner -- ON

Manual operation --

Fan speed -- set to the desired fan speed

Temperature -- set to low temperature

Air suction mode -- external recirculation

(ambient air)



Air supply mode --



Air conditioner -- ON

●  To speed cooling, turn the temperature

control knob to LO position, and enable

internal air recirculation for a few minutes.

Ventilation

To get best effect, set the panel of the air

conditioner to the following:

Automatic operation --

Press "AUTO" button

Temperature -- set to low temperature

Air suction mode -- external recirculation

(ambient air)

Air conditioner -- OFF

Manual operation --

Fan speed -- set to the desired fan speed

Temperature -- set to low temperature

Air suction mode -- external recirculation

(ambient air)



Air supply mode --



Air conditioner -- OFF

Defog & defrost

-- Inside of windshield

To get best effect, set the panel of the air

conditioner to the following:

Automatic operation --

Temperature -- set to high temperature

(heating);

set to low temperature

(cooling)

Air suction mode -- external recirculation

(ambient air)



Air supply mode --

Manual operation --

Fan speed -- set to the desired fan speed

Temperature -- set to high temperature

(heating);

set to low temperature

(cooling)

Air flow mode -- external recirculation

(ambient air)



Air supply mode --

Press "

" button down, and the air flow will

be supplied from windshield vents.

To keep a clear forward view, you may

activate defog function.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

Air Conditioning System 1-87

Press "

" button to enable the defog

function and the air conditioner will run as well.

That is to say, whether or not the "A/C" button

is pressed, the "A/C" indicator will turn on.

Thus, the forward view of a driver will become

clearer quickly.

Press "

" button again, the air supply

mode will return to the previous mode.

●  When it is moist, do not cool the

windshield. Otherwise, more

condensation fog may form on the

windshield due to the temperature

difference between the inside and outside

of the vehicle.



-- Outside of windshield

To get best effect, set the panel of the air

conditioner to the following:

Automatic operation --

Temperature -- set to high temperature

Air flow mode -- external recirculation

(ambient air)



Air supply mode --

Manual operation -

Fan speed -- set to the desired fan speed

Temperature -- set to high temperature

Air flow mode -- external recirculation

(ambient air)



Air supply mode --

Press "

" button down, and the air flow will

be supplied from windshield vents.

To keep a clear forward view, you may

activate defog function.

Press "

" button to enable the defog

function and the air conditioner will run as well.

That is to say, whether or not the "A/C" button

is pressed, the "A/C" indicator will turn on.

Thus, the forward view of a driver will become

clearer quickly.

Press "

" button again, the air supply

mode will return to the previous mode.

●  To warm up when performing defrost or

defog operation for windshield, you may

choose

"              " the air supply mode.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



88 Air Conditioning System

--

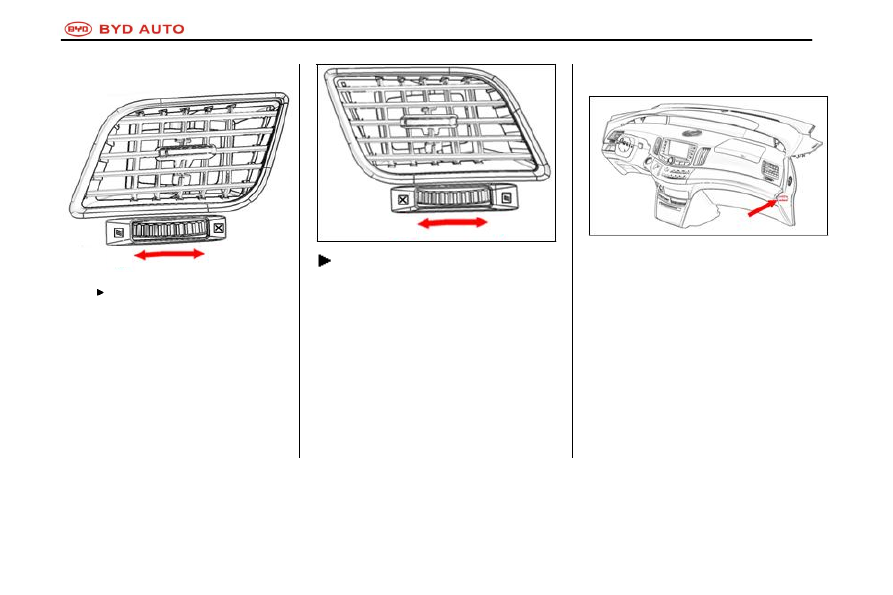

 Side air vent





Left side air vent







  Right side air vent

If you are not satisfied with the air flow, check

the side and central vents, which may be

opened or closed as shown in the figure.









--

Check and replace air filter



The label for air filter shown in the figure is

located on the right side of the instrument

panel. It indicates that there is an air filter

installed.

Air filter can prevent dust getting into the

vehicle from the vents of air conditioning

system.







ON

OFF

OFF

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

Air Conditioning System 1-89



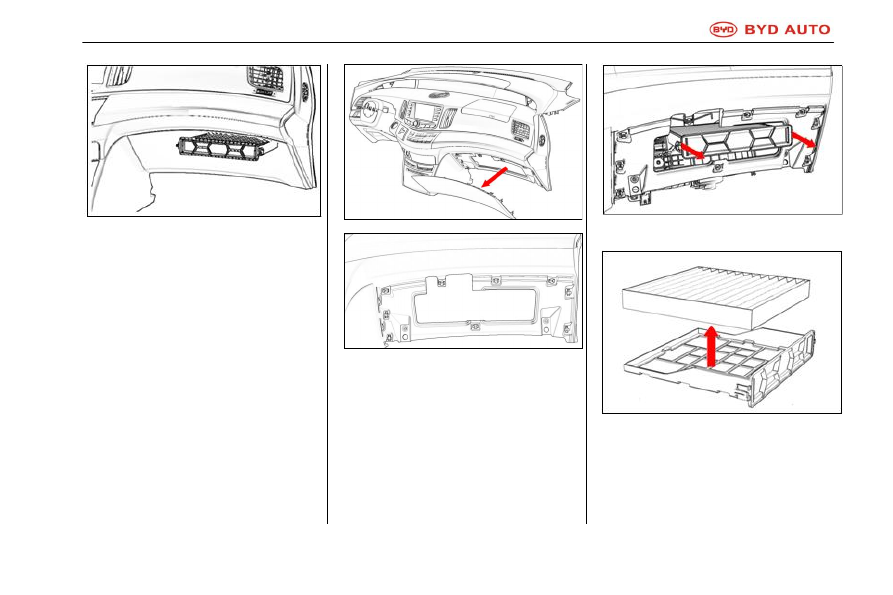

The air filter is located behind the lower

protector RH.

The air filter may be clogged after an

extended period of operation time. If the air

flow from air conditioner decreases suddenly,

or the window glass fogs easily during

external air recirculation air suction mode,

replace the air filter.

To maintain the efficiency of air conditioner,

you must check and replace air filter

according to the maintenance program. (refer

to "BYD Maintenance Program")





a.



Remove the instrument panel lower





protector RH (9 clamps used to assembly





lower protector RH and instrument panel).





b. Take out the filter box from the outlet of

filter as shown in the figure.



c. Remove the strainer from the filter box

d. Check the surface of the filter. Use

compressed air to blow common dust
against the opposite side. Do not wash the

filter in water or apply grease to it. If it is
dirty, replace with a new one.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



1-90 Air Conditioning System

When installing filter and filter box, keep the

arrow upward.

Tips:

The air filter must be in place. Using the air

conditioner without the air filter will reduce

the dust-proof effect and also affect the

performance of the air conditioner.



--

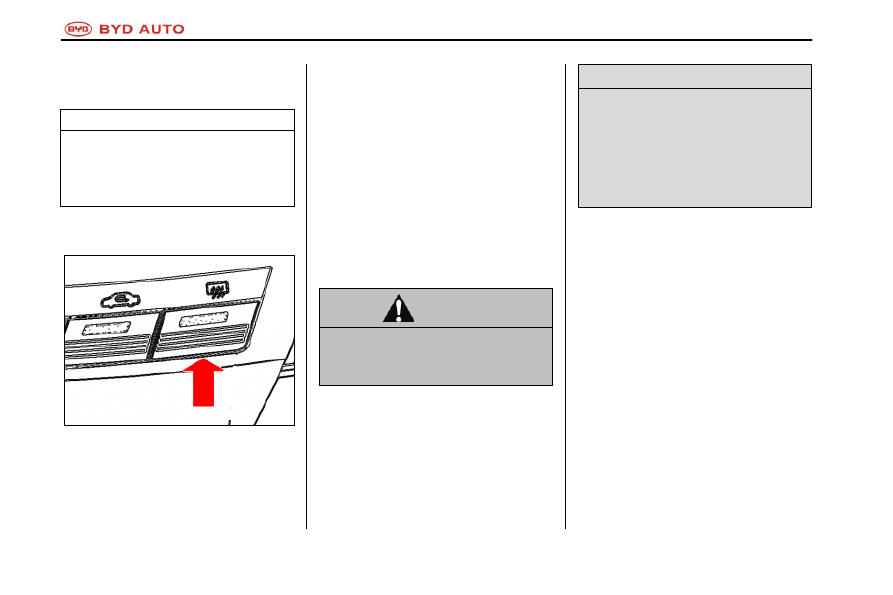

Defogger for the rear window and outer

rear view mirror (if equipped)






Press this button switch down to enable the

defogger for the power rear window and outer

rear view mirror to operate.

The power supply should be ON.

The thin heater wires inside the rear window

will clear the glass surface quickly. When the

defogger is operating, the indicator light will

come on.

The defogger turns off automatically after

approximately 15 minutes.



          WARNING



Do not touch the outer rear view mirror

surface when the defogger is operating,

because the mirror surface will be hot.



When the glass surface is clear, press this

button switch again to turn the defogger off. If

the defogger continues operating for a long

time, it may cause battery discharging,

especially during stop-go driving. The

defogger is not intended to dry rain and melt

snow.

NOTICE

When cleaning the inside of the rear

window, do not scratch or damage heater

wires or their connectors.

To prevent the battery discharging

unnecessarily, turn the defogger switch off

when the power supply is not ON.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

Other Equipment 1-91



Chapter 1

Section 8

Other Equipment

Clock and Temperature Adjustment .................................1-92
Reversing Radar System .................................................1-93
Cigarette Lighter and Ashtray ...........................................1-94
Service Switch ..................................................................1-94
Sun Visors ........................................................................1-95
Vanity mirror .....................................................................1-95












-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



1-92 Other Equipment

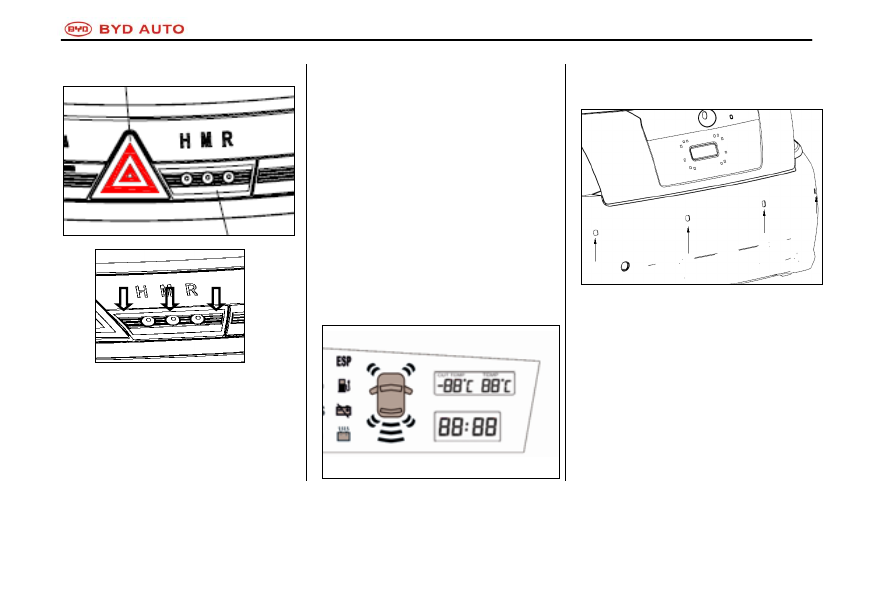

Electronic Clock Adjustment



























In gear ACC or ON:

Press H to adjust the hours displayed in the

clock. The hour number will increase by 1

within 00-23 in a circulating way every time

the button is pressed;

Press M to adjust the minutes displayed in the

clock. The minute number will increase by 1

within 00-59 in a circulating way every time

the button is pressed;

The hours can be set to the adjacent value

rapidly by pressing R. For example, 1:06 is

changed into 1:00, or 1:56 is changed into

2:00 (

≤ 30,the current hours will be selected;

otherwise, the next hours will be selected)

Electronic clock and external
temperature display

Time and temperature are shown on the

combination meter



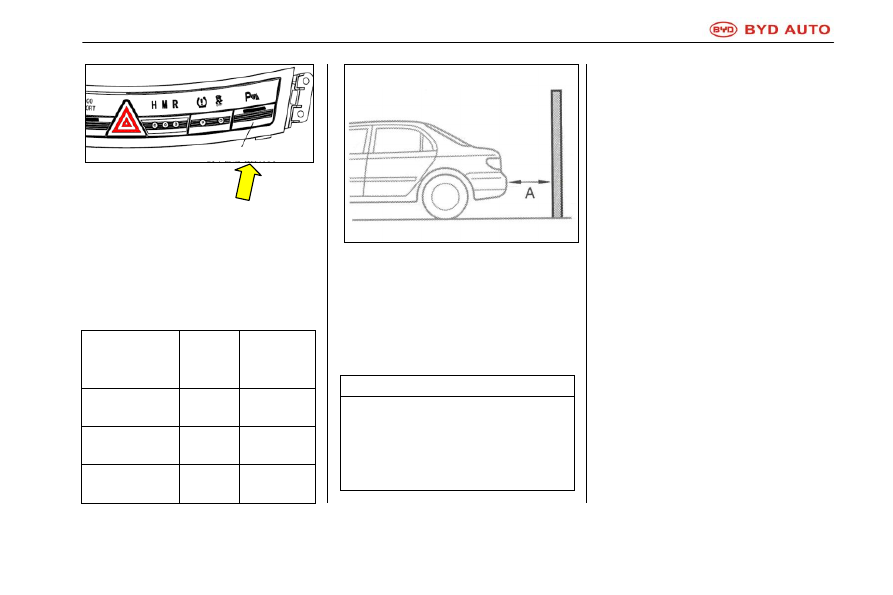

Reversing Radar System
(if equipped)



During reversing, it will remind the driver of

the approximate distance between the car

and barrier through indicator and buzzer. A

sensor is used in this system to detect the

barrier.

When power switch is at "ON" position and

selection lever stays at reverse gear, the

system is in operating conditions.





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

Other Equipment 1-93





ON: press the switch.

Indicator is on and buzzer sounds.

OFF: press the switch again.

This system reminds the driver of the

distance between car and barrier through

indicator and buzzer.

ADistance

illustrated by A

mm

Indicator

Buzzer

About 1000-750

Flicker

Sound

intermittently

About 750-500

Flicker

Fast sound

intermittently

About 500or less

than 500

ON

Sound

continuously



Sensing Range

Sensing range means the maximum value is

about 1000 mm to probe A.

Due to limited sensing range, you must check

around the car before driving and start driving

quite slowly.

Tips

Do not stick accessories or other things on

the sensor used for probing barriers.

Otherwise, it will interfere with the accurate

operation of the system, which may cause

unexpected accidents.

The system cannot work normally under the

following conditions.

●  Things such as ice, snow and mud are

stuck on the sensor.

●  Stop the car in the environment of high or

low temperature for a long time.

●  Drive on the rough path, muddy road or

road with deep grass.

●  Be close to the horn of other vehicles,

engine of motorcycle or any object which

may generate supersonic wave.

●  Drive in the heavy rain or with water

splashed on the car.

●  Be equipped with two-channel radio

antenna or buffer rod.

●  Car weight is tilt.

●  Cover the sensor with hands.

●  Be too close to the object.

●  Beat the sensor heavily.

Reversing Radar System

reversing radar power switch

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



1-94 Other Equipment

When the following objects approach the

sensor, the system may not work.

●  Metal line, rope or thinner objects

●  Cotton, snowflake or absorbent things

●  Smaller objects

●  Objects with sharp edges

●  High and protruding objects

In the following conditions you must entrust

authorized BYD Service Station to check the

system.

●  Bumper den.

●  Indicator continues to be on but the

buzzer does not sound

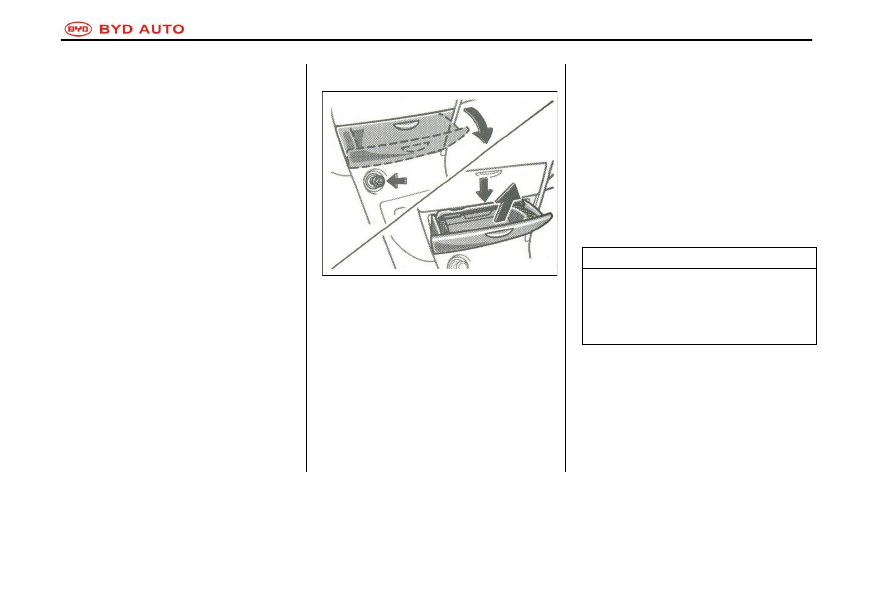

Cigarette Lighter and Ashtray



Cigarette lighter and ashtray

Cigar Lighter

To use cigar lighter, just press it. After cigar

lighter lights up, it will pop up for use.

If the motor is not running, the key must be in

the position of "ACC".

Do not press and hold the cigar lighter.

Ashtray

To use ashtray, pull it out.

Make sure to extinguish the cigarette

thoroughly after smoking in order to prevent

fire caused by the lit cigarettes. Push back the

ashtray to its original position after use.

To take out the ashtray,press the locking

spring plate and pull it out.



Service Switch

Make sure the service switch is turned off by

professionals before maintenance. Thus, high

voltage power is cut off to prevent electric

shocks.



Tips

Close the ashtray completely after use,so

as to reduce the possibility of accidents

while driving or injury during emergency

braking.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

Other Equipment 1-95



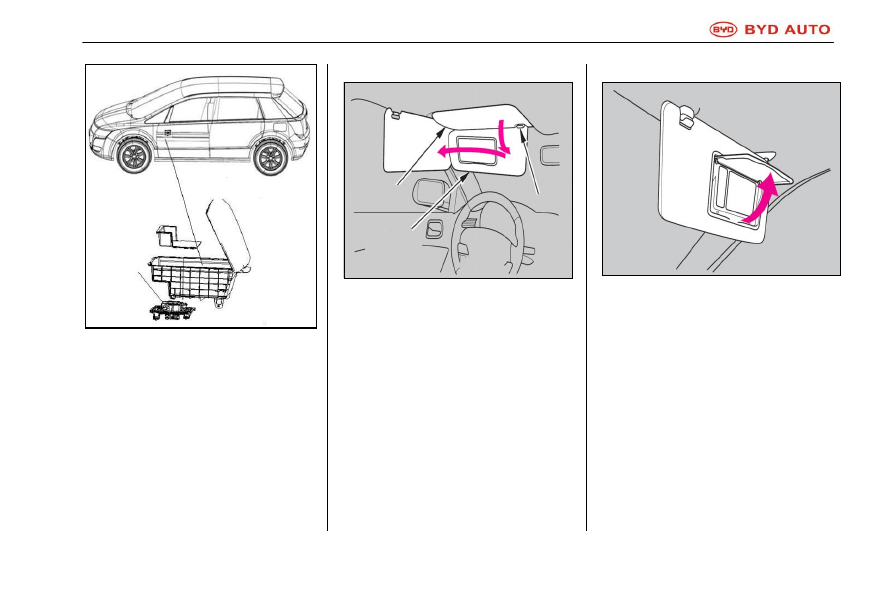

a. To pull out the maintenance switch, rotate

the handle by 90 degrees to its limit

position, then pull up.

b. After the switch is pulled out, you may see

an opening on the switch housing. There is

a connector port inside the housing. Never

insert your finger or make contact with the

port.

c. To insert the switch, plug the handle in and

rotate it by 90 degrees to the limit position.

Sun Visors



Pull down the sun visors for usage. Remove

the sun visors from clips, and turn them to the

side window. Thus, they can also be used as

the side window sun visors.

Make sure the sun visors have been put back

to their original positions when entering or

leaving the vehicle.



Vanity mirror (if equipped)



Open the cover to use the vanity cosmetic

mirror in the sun visors. The lamp beside the

mirror will light on when the cover is opened.











Rotate
down

Clip

Rotate to
one side

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



1-96 Other Equipment

NOTICE



The high voltage in BYD e6A pure

electric vehicle could be 220 V or

more. For the sake of safety,

remember to pull the service switch

out when performing maintenance

work.



During charging, the emergency

switch can be pulled out in an

emergency. The switch service life

while charging is only once.



To insert or pull the service switch,

make sure that the overall low voltage

supply is switched off and the start

button is not enabled (Never insert or

pull the emergency switch when the

overall low voltage is on, otherwise

the controller may be damaged).



-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual

BYD e6A Operation and Driving 2-1





Chapter 2



BYD e6A Operation and Driving

e6A Operation Tips



Gear Actuator ..................................................................... 2-2
Electric Power Steering ...................................................... 2-3
Cooling System .................................................................. 2-4
Brake System ..................................................................... 2-7
Precautions on Luggage Loading ....................................... 2-9
Charging Introduction & Precautions on Electric Vehicle
High Voltage System .......................................................... 2-9





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



2-2 BYD e6A Operation and Driving

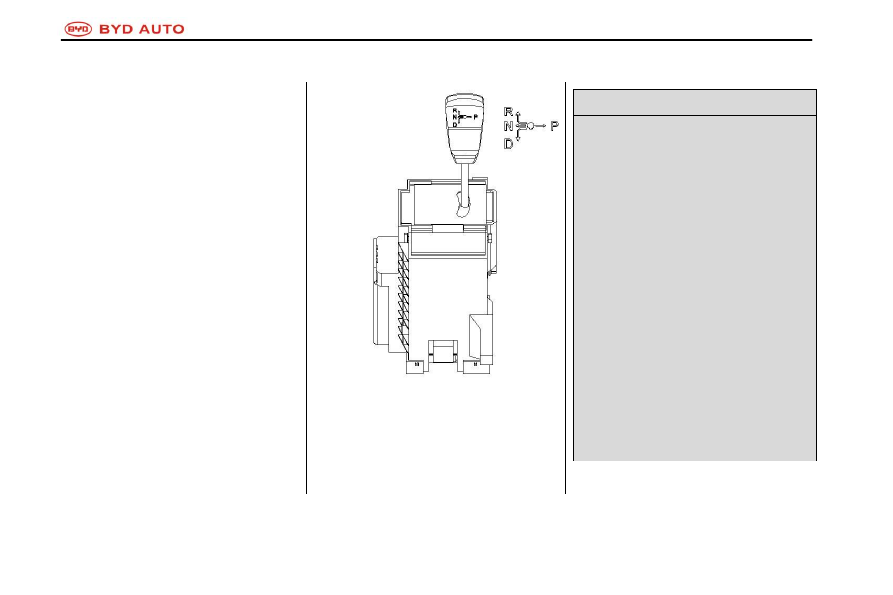

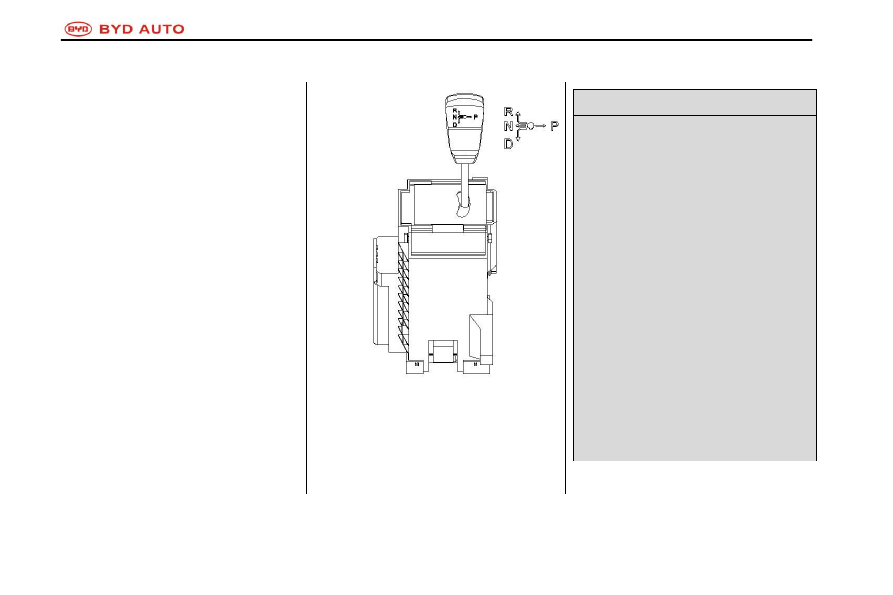

Gear selection and operation

The gears for automatic transmission are

marked on the shift handle, P is park. When

the brake pedal is pressed, and the READY

indicator lights on after starting, you may shift

from P to other gears; R is reverse, which can

function after the vehicle is stationary. Nis

neutral, which can function when temporarily

stopped. D is driving, which can be used in

normal driving. The gear shifting can be

realized easily by shift handle

except that the

brake pedal has to be pressed down when

starting. The shift handle will return to the

central position after releasing your hand and

gear shifting successfully.

















NOTICE



Do not depress the accelerator pedal

when shifting the lever, or depress it at

once even if gear shifting is completed

successfully, to prevent damage to the

transmission.



Never shift to reverse position when

the vehicle is driving forward to prevent

parts damage. Be sure that the vehicle

is stationary before shifting into reverse

position.



Do not    brake only using P gear to

prevent damage from the excessive

force. And do not coast in neutral gear

for a long time to prevent damage to

the transmission.



When idling, please release the brake

pedal slowly after shifting to D or R

gear in order to achieve a steady

driving speed.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual





BYD e6A Operation and Driving 2-3



Electric-hydraulic power steering
system

An electric-hydraulic power steering system is

adopted in this vehicle model.

When the power switch is at ON position,

EHPSwill be activated.

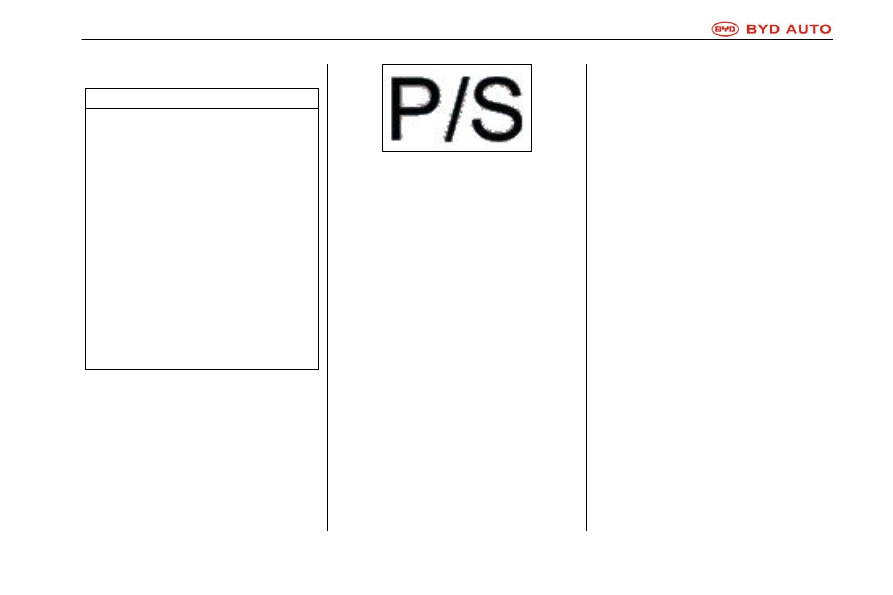

The steering system warning lamp is as

shown in the illustration below:



You may feel the steering wheel is hard to

operate while the warning lamp of electrical

power steering system doesn't come on

under the following conditions, but this is not

a malfunction.

Operate or turn the steering wheel

frequently for a long time

The motor may be overheating when

operating the steering wheel for an extended

period of time. To protect the mechanical

units in the motor, the overheat protection

function may be activated in the ECU, so the

amount of power assistance will be reduced

or cancelled. At this time, please stop turning

the steering wheel or stop the vehicle and put

the power switch to ACC or OFF position. The

steering system will cool down and restore

power assistance in 10 minutes.

In addition, the steering wheel is also hard to

turn when the battery lacks power.

When the battery lacks power

The minimum voltage for EPS ECU is 10 V.

When the battery lacks power and deviates

from the operating voltage range for ECU,

there will be no power assistance. At this

point, check the condition of battery. And then

charge the battery or replace a new one if

necessary.

Warning lamp for electrical power steering

system

When any of the situations below occur, there

may be a malfunction with the steering

system indicated by the warning lamp.

When the power switch is at ON position, this

lamp will remain on or not come on.

1. This lamp will remain on when driving.

In the above cases, please have the vehicle

repaired by the authorized BYD service

station as soon as possible. You have to hold

the steering wheel tightly and operate it with

more force under such conditions.

Tips

Be sure that the brake pedal is depressed

before starting, and then move the shift

handle to start and drive. It is preferred to

move the shift handle to the desired

position after the motor has run for a few

seconds, and release the parking brake,

then release the brake pedal slowly to start

the vehicle when it creeps forward.

Keep the brake pedal depressed firmly and

move your foot away from the accelerator

pedal, when stopping in D, N or R position.

Do remember to switch gear to park

position whenever leaving the vehicle.

Please keep a proper driving speed in order

to comply with the local regulations.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD e6A AUTO Owner's Manual



2-4 BYD e6A Operation and Driving

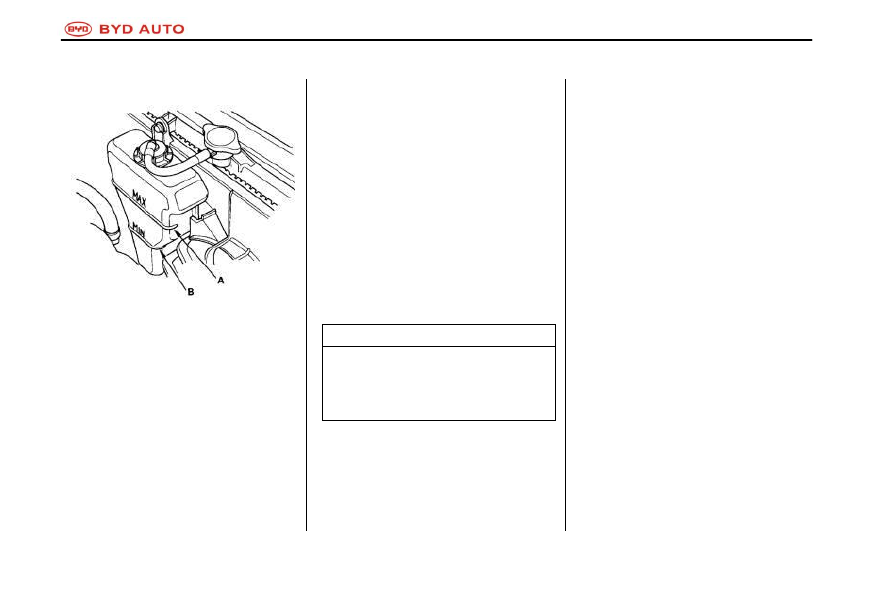

Cooling System

Refill motor coolant



If the coolant level is not higher than the

expansion tank Low limit scale (MIN), refill the

coolant or distilled water to the High limit

scale (MAX). Check the cooling system for

leakage. Please replace the specified coolant

after consulting the service personnels in the

BYD service station.

Always use the BYD original long-life

antifreeze coolant. It is unnecessary to add

any mixture. If it cannot be obtained then any

coolant not containing silicate from a

reputable brand could be used as a substitute.

Only use use recommended and qualified

coolants which are suitable for aluminum

motors. Otherwise, corrosion may occur and

will result the malfunction of the cooling

system or even failure if non-original coolant

is used for a long period. In this case, please

drain the cooling system in good time and

refill using BYD original antifreeze coolant. Do

not mix and use the coolants with different

brands and types.

If the expansion tank is drained completely,

check the radiator coolant level as well.



Tips

If the radiator cap is opened when the

motor hasn't cooled down thoroughly, the

coolant may spill out, resulting in serious

burn injuries.

Before opening the radiator cap, make sure

the motor, DC-DC, motor controller and

radiator have all cooled down.

a. Confirm that the motor, DC-DC, motor

controller and radiator have cooled down.

b. Turn the radiator cap counterclockwise

(without pressing down), until it cannot be

turned any more. The residual pressure in

the cooling system can be released

completely.

c. To remove the radiator cap, turn the cap

counterclockwise while pressing it.

d. The coolant level should reach the lower

edge of coolant filler neck. If the coolant

amount is still insufficient, please refill it

again.

Refill the coolant slowly and carefully to

prevent from spilling out. Since the spilled

coolant could damage the components in the

engine cabin. If it spills, clean it up

immediately and completely.

e. Install and tighten the radiator cap securely.

f.



Refill coolant into the expansion tank, until

the level reaches between the upper limit

scale (MAX) and Lower limit scale (MIN).

Then install the radiator cap.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
